Sensor Indutivo IFM IM0011 - 15mm 20-250V AC/DC

Pré-visualizar: IM0011 IFM - Sensor Indutivo Retangular IFM Detecção de objetos 15mm 20-250V AC/DC

IM0011 IFM - Sensor Indutivo Retangular IFM Detecção de objetos 15mm 20-250V AC/DC

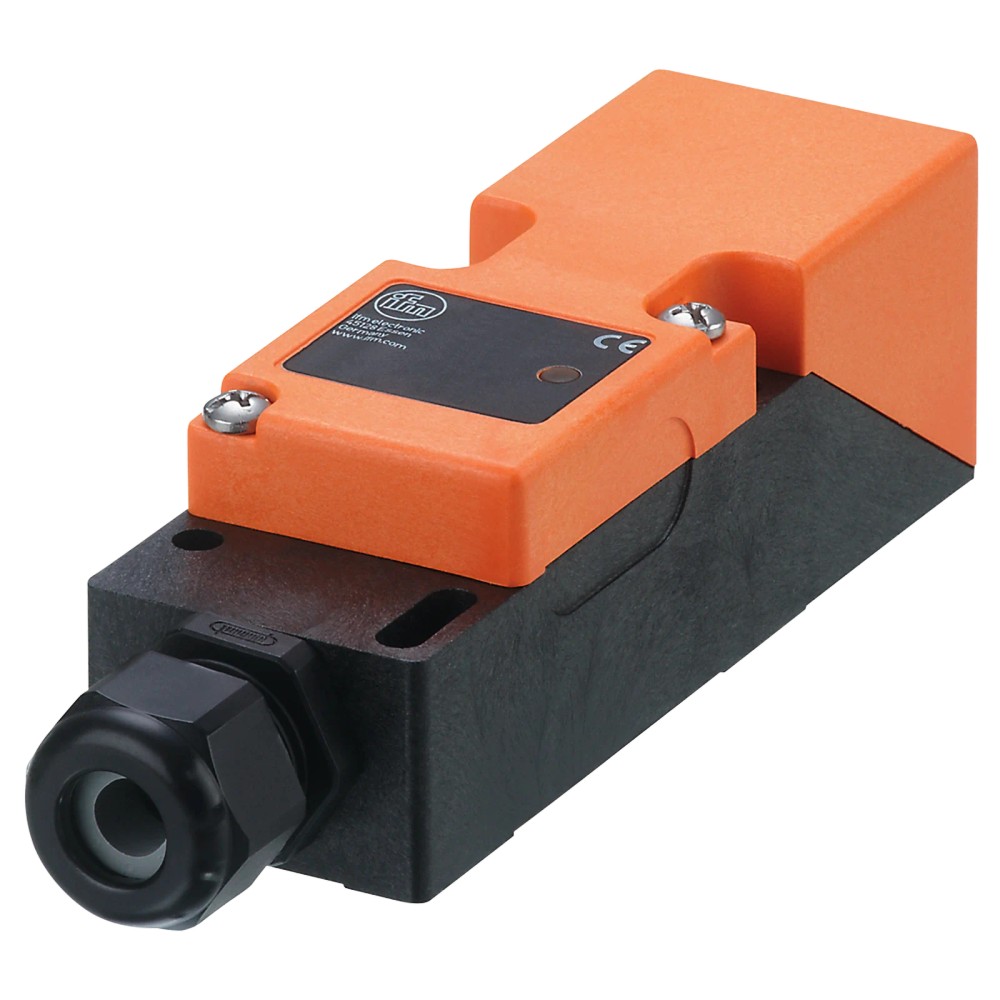

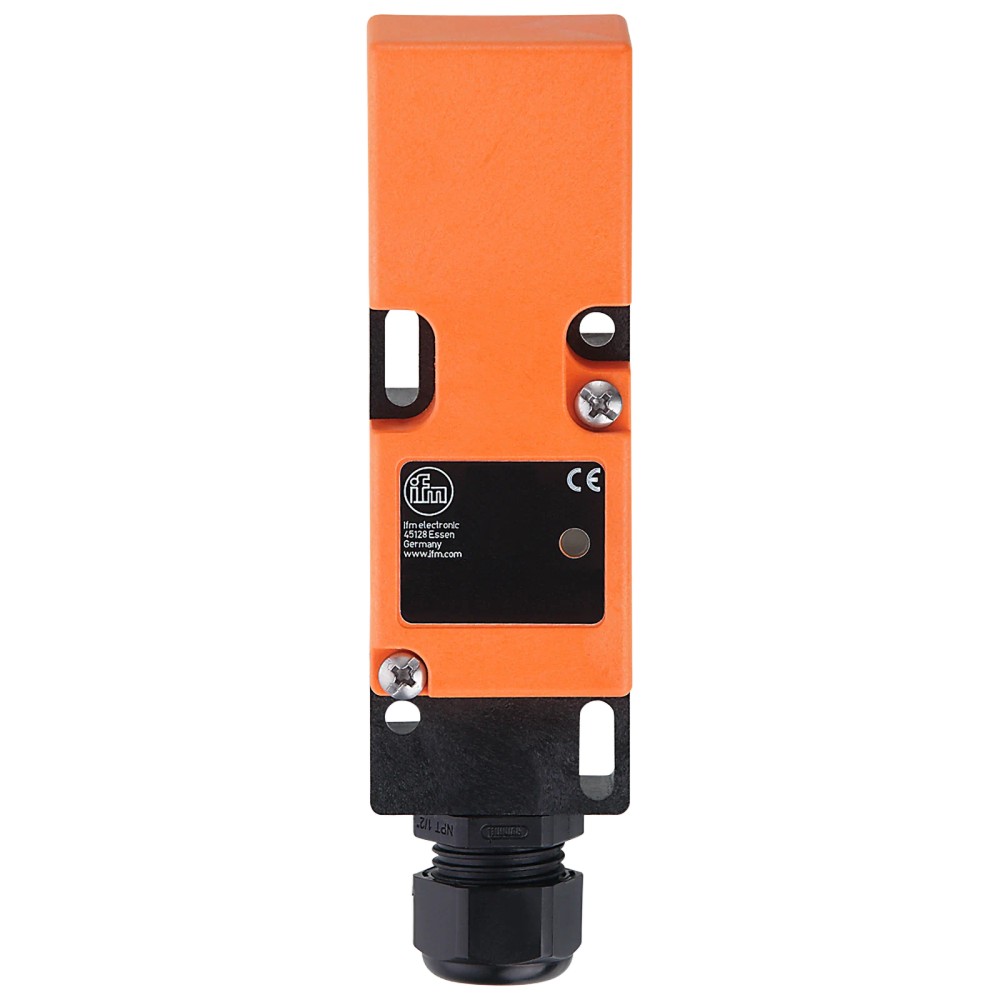

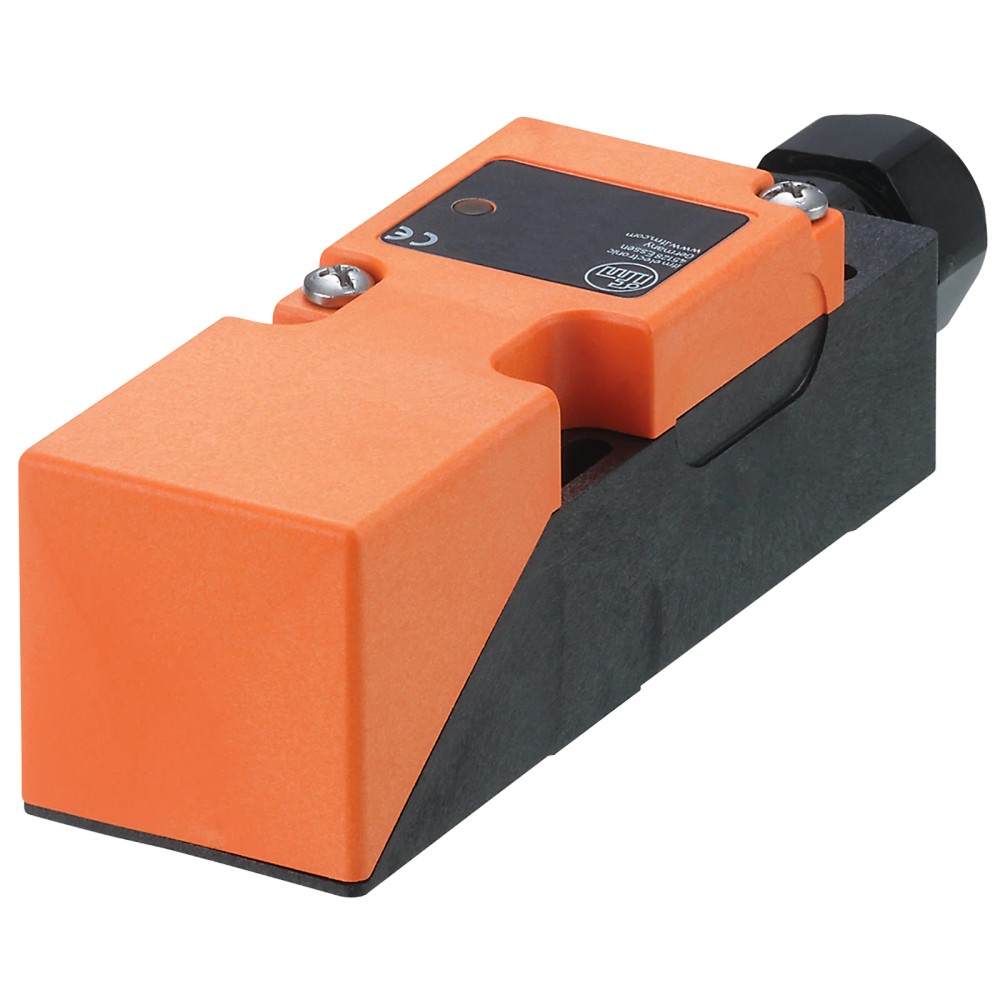

Imagem meramente ilustrativa

R$ 1.276,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM0011
EAN: 4021179129619
NCM do produto: 85365090

Destaques do Produto Tipo Sensor Indutivo...mais

Fechar menu

Saiba mais sobre: "IM0011 IFM - Sensor Indutivo Retangular IFM Detecção de objetos 15mm 20-250V AC/DC"

Destaques do Produto

Tipo

Sensor Indutivo Retangular

Alcance

15 mm

Tensão

20-250V AC/DC

Saída

Selecionável (NA/NF)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Retangular IFM IM0011 15mm 20-250V AC/DC

O sensor indutivo IFM IM0011 é uma solução robusta para detecção sem contato de objetos metálicos. Com alcance de 15 mm e montagem embutida, oferece alta flexibilidade operacional através de sua tensão universal 20-250V AC/DC. Sua saída é configurável como abertura ou fechamento, adequando-se a diversos sistemas de controle industrial.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IM0011
Marca	IFM
Tipo	Retangular
Alcance	15 mm
Tensão	20-250V AC/DC
Proteção	IP 65
Temperatura	-25...80 °C
Saída	Abertura/Fechamento

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de montagem e esteiras industriais
Máquinas de embalagem e envase
Verificação de posição em estruturas metálicas

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos
Ambientes com imersão total em líquidos (requer IP67/69K)
Aplicações que exigem interface de comunicação IO-Link

APLICAÇÕES E USO

Detecção de presença de peças em esteiras de transporte metálicas.
Monitoramento de fim de curso em máquinas operatrizes.
Automação de processos que exigem detecção robusta em faixas de 15mm.
Integração em quadros de comando com alimentação variável.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Retangular IFM IM0011 15mm 20-250V AC/DC, verifique estes pontos:

Quando escolher este sensor

Ideal para ambientes que necessitam de versatilidade de tensão (AC/DC) e uma zona de detecção estável de 15mm para objetos ferrosos e não ferrosos (com fatores de correção aplicáveis).

Quando buscar alternativas

Opte por outros modelos caso necessite de IO-Link, alcance maior que 15mm, ou se o ambiente exigir proteção IP67/IP69K para lavagem com alta pressão.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	15 mm	Valor nominal de detecção para montagem embutida.
Histerese	1...15 % de Sr	Variação admissível na distância de comutação.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação universal compatível com AC e DC.
Frequência de comutação AC	20 Hz	Velocidade máxima de operação em modo AC.
Frequência de comutação DC	55 Hz	Velocidade máxima de operação em modo DC.

Saídas
Função de saída	Abertura / fechamento (selecionável)	Configurável para a lógica de automação desejada.

Dados mecânicos
Dimensões	40 x 40 x 121 mm	Dimensões físicas do invólucro retangular.
Grau de proteção	IP 65	Nível de estanqueidade do invólucro.

Condições ambientais
Temperatura ambiente	-25...80 °C	Limite de operação térmica.

COMPATIBILIDADE

Comunicação

• Nenhum (Comutação discreta)

Conexões

Elétrica Terminais de parafuso até 2,5 mm²; Prensa cabo M20 x 1,5

Processo Montagem embutida, invólucro 40x40mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos ferrosos	✓	Sensor indutivo padrão para metais.
Ambiente com presença de líquidos	✗	IP65 não suporta imersão ou jatos fortes.
Alimentação AC 110V ou DC 24V	✓	Tensão de operação ampla (20-250V AC/DC).

INSTALAÇÃO

Como instalar o Sensor Indutivo Retangular IFM IM0011 15mm 20-250V AC/DC

Desligue a alimentação do sistema para evitar acidentes.
Posicione o sensor em um suporte fixo, garantindo alinhamento frontal com o alvo.
Verifique a distância de trabalho nominal (15 mm).
Realize a fiação nos terminais (2 fios), observando a bitola indicada (até 2,5 mm²).
Configure a função de saída (abertura ou fechamento) conforme o diagrama.
Aplique energia e teste a comutação visualizando o LED amarelo de status.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende ou falha na comutação.	Curto-circuito ou sobrecarga na linha de saída.	Verifique a continuidade da fiação e a corrente de carga.
Sensor não detecta o alvo.	Objeto fora da distância nominal ou desalinhado.	Valide a distância real contra a nominal de 15 mm.
O sinal de saída está invertido.	Configuração incorreta de saída (NA/NF).	Verifique a configuração de seleção de saída no borne.
Falha na comutação intermitente.	Queda de tensão excessiva na linha.	Meça a tensão nos terminais sob carga.

DOCUMENTAÇÃO TÉCNICA

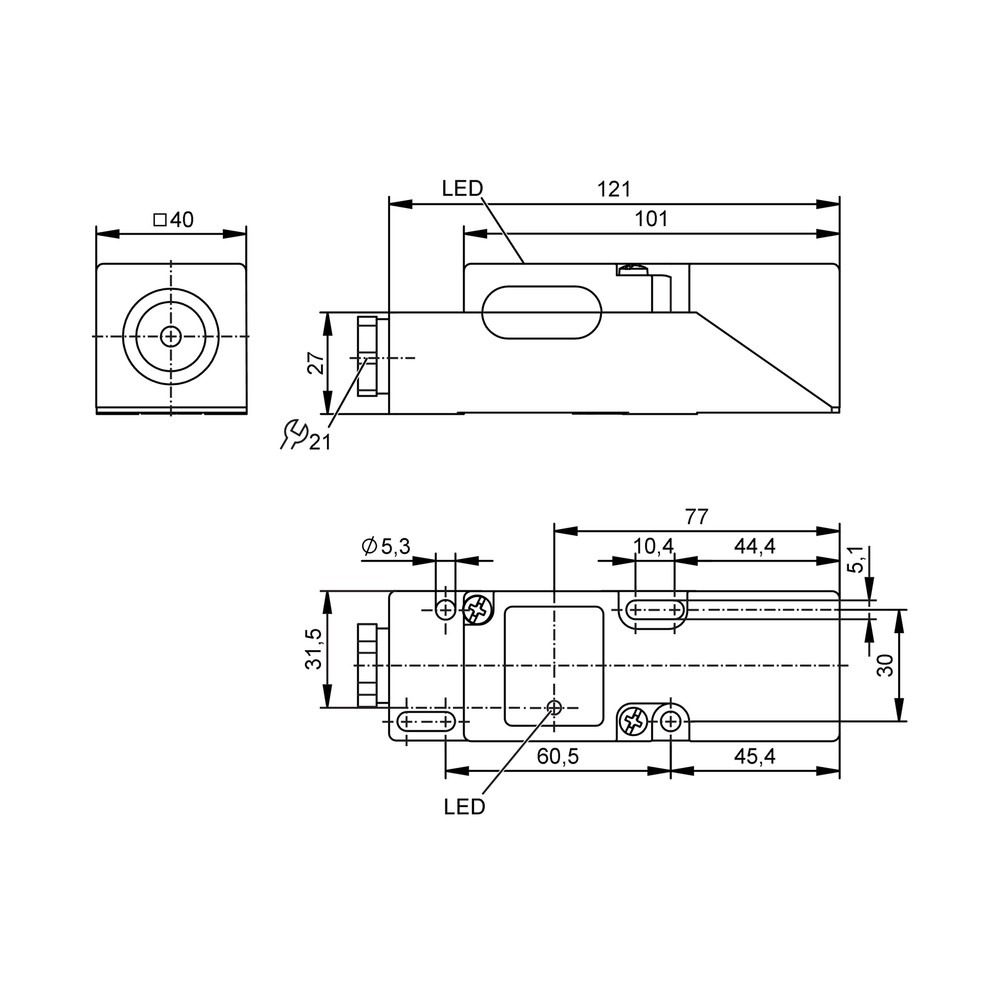

Folha de Dados Técnicos - IM0011 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo IFM e qual sua principal função?

O IM0011 é um sensor indutivo retangular de 40x40mm com alcance de 15mm, projetado para detecção de objetos metálicos em sistemas de automação.

Quais são as especificações elétricas principais deste modelo?

Ele opera com tensão universal de 20-250V AC/DC e possui saída selecionável (abertura ou fechamento), atendendo a uma ampla gama de controladores industriais.

Para quais aplicações ou materiais este sensor NÃO é indicado?

Este sensor não é adequado para detectar materiais não metálicos, como plástico ou madeira, nem para ambientes que exigem grau de proteção superior a IP65.

Existem restrições ambientais importantes para a instalação?

Não utilize este dispositivo em ambientes com imersão constante ou jatos de água de alta pressão, pois ele possui classificação IP65.

O sensor está ligado, mas não detecta objetos. O que verificar?

O sintoma comum é a ausência de sinal de saída, o que geralmente indica falha na carga ou configuração incorreta da lógica NO/NC. Verifique a tensão de alimentação e a integridade dos terminais.

Como diagnosticar uma falha de comutação intermitente?

Geralmente é um curto-circuito ou sobrecarga na saída. Após verificar a fiação, realize um teste de comutação manual para descartar falha interna do sensor.

Devo escolher este sensor ou um modelo IO-Link?

Este sensor é uma unidade de detecção de proximidade com saída simples. Se você precisa de comunicação via barramento de campo, este modelo não é compatível, pois não possui IO-Link.

Este modelo é a melhor escolha para todas as detecções de proximidade?

Este sensor retangular é ideal para montagem em superfícies planas de máquinas. Para distâncias maiores de detecção, considere modelos indutivos de maior porte ou sensores capacitivos.

Quais os cuidados necessários na instalação física?

A instalação requer fixação do invólucro retangular e conexão via terminais de 2,5 mm². Certifique-se de respeitar a zona de detecção de 15mm para montagem embutida.

Como funciona a garantia e procedência deste produto?

O sensor possui proteção contra curto-circuito e inversão de polaridade (conforme ficha técnica), e a faturamento é realizado pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos através de um campo eletromagnético (Ref.: Tipo de produto).

Montagem Embutida

Instalação onde o sensor pode ser montado faceado em material metálico (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de comutação de aproximação e de afastamento, variando de 1 a 15% (Ref.: Histerese).

IP65

Grau de proteção contra poeira e jatos de água de baixa pressão (Ref.: Grau de proteção).

Saída Selecionável

Capacidade do sensor alternar entre contato aberto (NA) ou fechado (NF) (Ref.: Função de saída).
