Sensor Indutivo IFM IM0010 - Detecção 20mm

Pré-visualizar: IM0010 IFM - Sensor Indutivo IFM Detecção industrial 20mm IP65 AC/DC

IM0010 IFM - Sensor Indutivo IFM Detecção industrial 20mm IP65 AC/DC

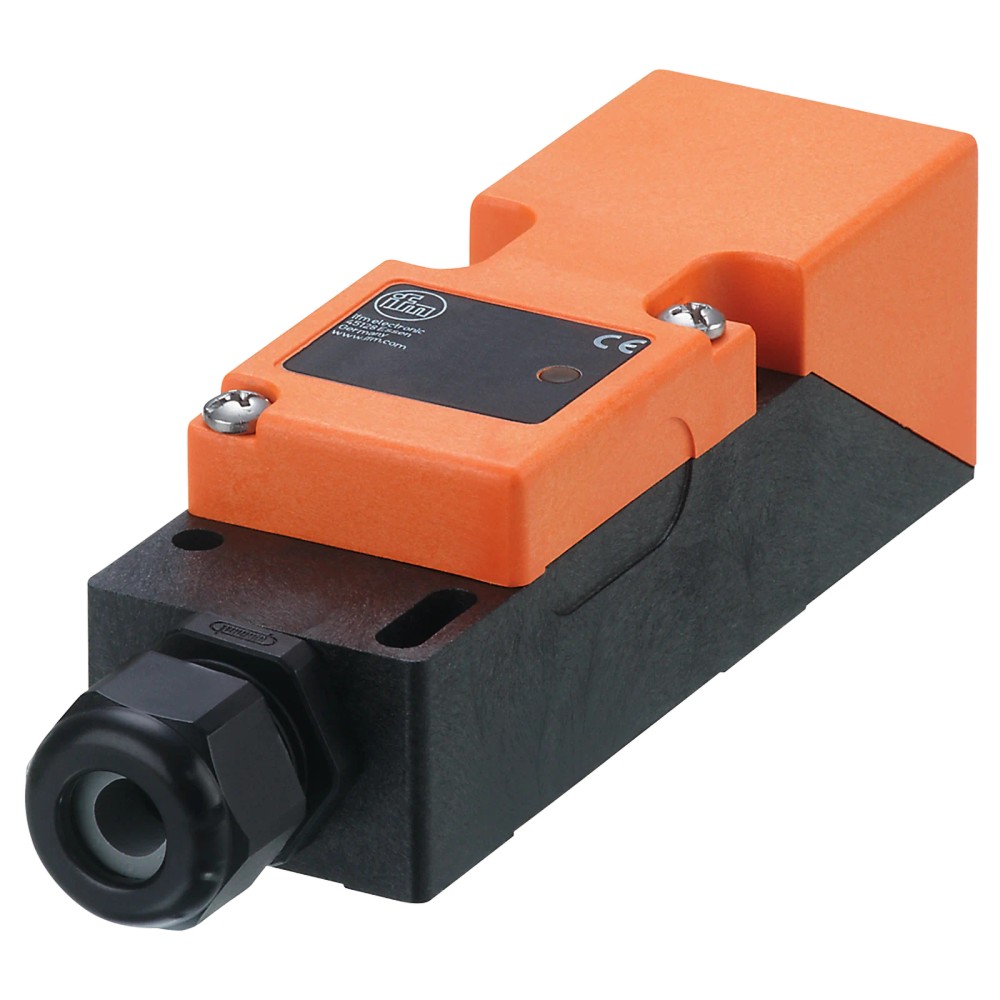

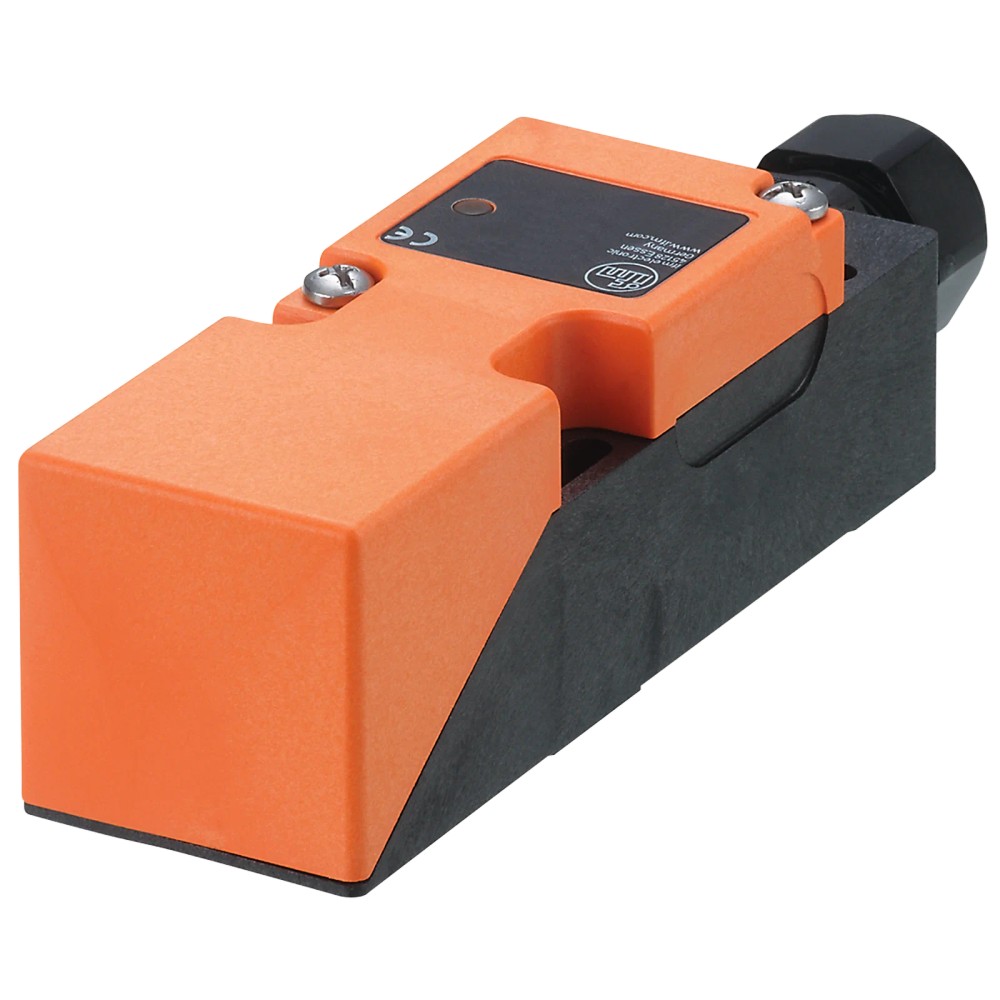

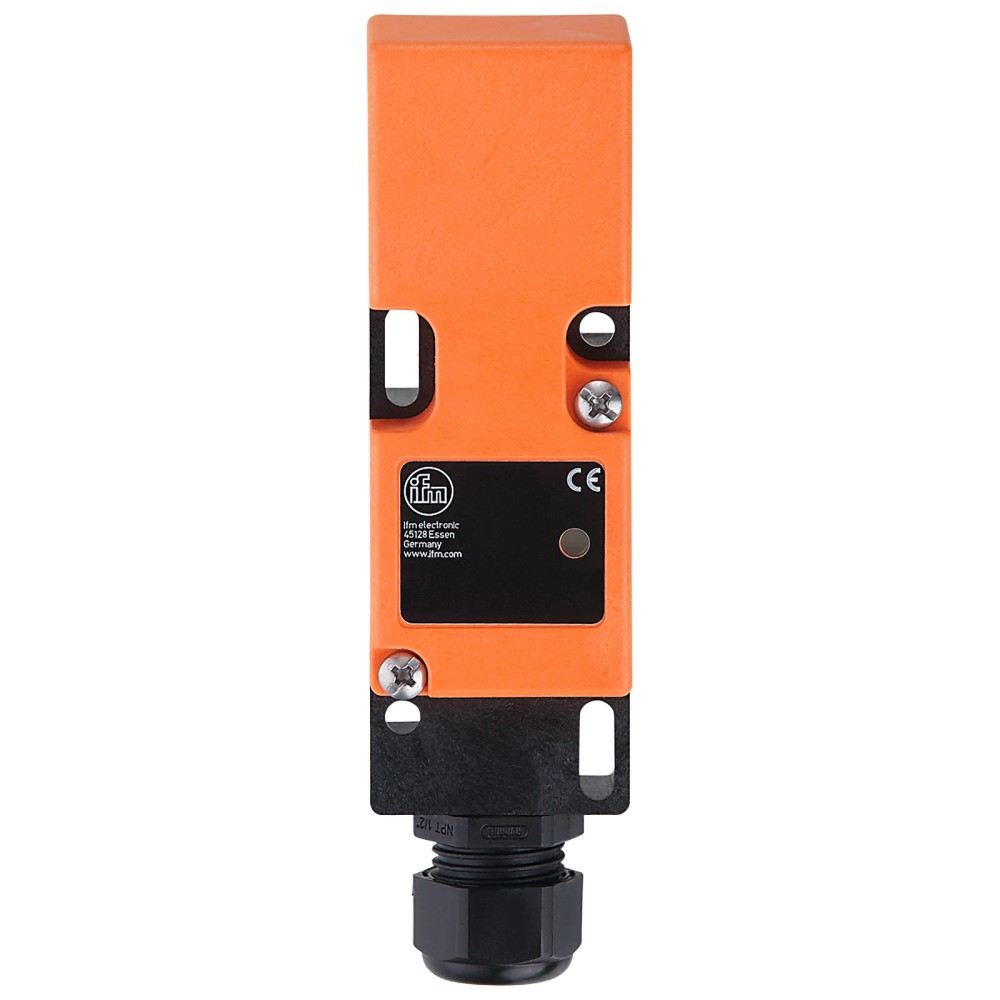

Imagem meramente ilustrativa

R$ 1.276,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM0010
EAN: 4021179129602
NCM do produto: 85365090

Destaques do Produto Tipo Indutivo...mais

Fechar menu

Saiba mais sobre: "IM0010 IFM - Sensor Indutivo IFM Detecção industrial 20mm IP65 AC/DC"

Destaques do Produto

Tipo

Indutivo

Alcance

20 mm (Não embutido)

Tensão

AC/DC

Dimensão

40 x 40 x 121 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IM0010 - 40x40x121mm - Alcance 20mm

O sensor indutivo IM0010 da IFM é um componente de automação industrial robusto, ideal para a detecção precisa de metais. Com carcaça de 40x40x121mm e alcance de 20mm, este modelo de montagem não embutida suporta tensões AC/DC e oferece alta confiabilidade. Sua versatilidade elétrica e construção IP65 o tornam uma solução padrão para diversas aplicações fabris.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IM0010
Alcance	20 mm
Dimensões	40 x 40 x 121 mm
Grau de Proteção	IP 65
Tensão	AC/DC
Frequência (DC)	55 Hz
Frequência (AC)	20 Hz
Montagem	Não embutido

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas em esteiras
Monitoramento de fim de curso em maquinários industriais
Automação de processos de montagem e embalagem
Controle de posicionamento em braços robóticos e atuadores

⚠ Considere outro se precisa de:

Montagem embutida em material metálico (devido à característica não embutida)
Ambientes com imersão total em líquidos ou submersão
Aplicação de limpeza por jato de alta pressão superior a IP65
Ambientes com interferência eletromagnética extrema sem blindagem adequada

APLICAÇÕES E USO

Detecção de presença de peças metálicas em linhas de montagem.
Monitoramento de posição mecânica em máquinas e equipamentos.
Controle de esteiras transportadoras metálicas.
Aplicações gerais de fim de curso em ambiente fabril seco ou com exposição moderada a umidade.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IM0010 - 40x40x121mm - Alcance 20mm, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações padrão de detecção de metal onde o espaço de instalação permite o uso de sensores de 40x40mm e a necessidade de alcance é de até 20mm. Escolha esta versão não embutida quando a detecção frontal livre for necessária.

Quando buscar outra alternativa

Considere outros modelos se a aplicação exigir montagem embutida diretamente em metal, se for necessário grau de proteção IP67/69K (para lavagem de alta pressão), ou se a velocidade do processo exceder a frequência de 55 Hz (DC).

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos e ambientais
Dimensões	40 x 40 x 121 mm	Dimensões físicas para integração em gabinetes ou suportes.
Grau de proteção	IP 65	Proteção contra poeira e jatos de água de baixa pressão.
Temperatura ambiente	-25...80 °C	Faixa de temperatura operacional permitida.

Dados elétricos
Tensão	AC/DC	Compatibilidade com alimentação em corrente alternada ou contínua.
Número de fios	2 fios	Configuração da cablagem para integração elétrica.
Terminais	2,5 mm²	Capacidade da bitola para conexão elétrica.

Desempenho e Saídas
Alcance de detecção	20 mm	Distância nominal de detecção (não embutido).
Frequência de comutação	20 Hz AC / 55 Hz DC	Limite de velocidade para detecção de eventos.
Função de saída	abertura / fechamento (selecionável)	Configuração do estado lógico da saída.

COMPATIBILIDADE

Comunicação

• N/A (Sinal analógico/digital via hardwired)

Conexões

Elétrica Terminal com capacidade para 2,5 mm²

Processo Montagem mecânica via suporte 40x40mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas ferrosas	✓	A tecnologia indutiva é otimizada para detecção de metais.
Ambiente com jatos de água (limpeza leve)	✓	O grau de proteção IP65 oferece resistência a jatos de água de baixa pressão.
Ambiente de imersão/submersão	✗	O grau de proteção IP65 não é adequado para submersão.
Alimentação 24V DC	✓	O sensor suporta operação em AC e DC.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IM0010 - 40x40x121mm - Alcance 20mm

Desligue a alimentação elétrica do sistema antes de iniciar.
Fixe o sensor no suporte metálico ou estrutural, respeitando as dimensões de 40x40mm.
Remova a tampa dos terminais para acessar o bloco de conexão.
Conecte os cabos de alimentação seguindo o diagrama elétrico do manual, usando terminais de até 2,5 mm².
Ajuste a posição do sensor de modo que o objeto metálico passe a no máximo 20mm da face ativa.
Feche a tampa dos terminais e realize um teste de comutação antes de iniciar a operação completa.

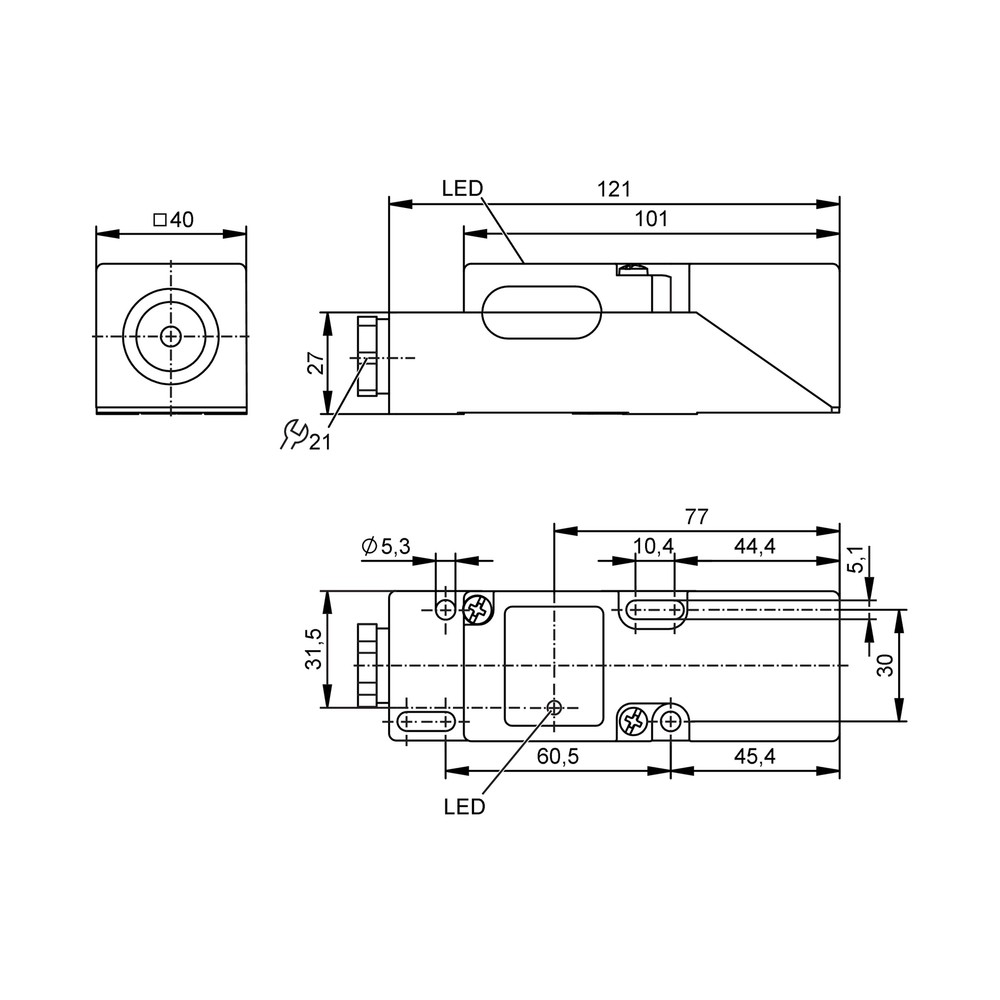

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída.	Objeto alvo fora da distância nominal ou desalinhado.	Medir a distância real entre a face do sensor e o objeto, garantindo que esteja dentro de 20 mm.
O sensor não responde ou indica erro no CLP.	Falha na fiação ou polaridade incorreta.	Conferir o esquema elétrico de ligação AC/DC conforme datasheet do fabricante.
Detecção intermitente ou falso-positivo.	Acúmulo de partículas metálicas na face sensível.	Limpar a face de detecção do sensor e remover resíduos metálicos ou detritos.
Sensor quente ou saída não funciona.	Sobrecarga na saída do sensor.	Verificar se a carga conectada à saída excede as especificações técnicas de corrente permitidas.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IM0010 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM0010 da IFM e para que serve?

O IM0010 é um sensor indutivo projetado para detecção de proximidade de objetos metálicos sem contato físico, operando em aplicações industriais que exigem um alcance de até 20 mm.

O que acompanha o produto na embalagem?

Este sensor acompanha o próprio dispositivo e as informações técnicas disponíveis no datasheet oficial. Acessórios de fixação mecânica ou conectores específicos devem ser adquiridos separadamente.

Posso instalar este sensor embutido em uma superfície metálica?

Não, este modelo não é recomendado para montagem embutida em metal devido às suas características de blindagem (versão não embutida). A instalação embutida pode causar detecções falsas contínuas.

Este sensor pode ser utilizado em ambientes com imersão total em líquidos?

O IM0010 não é indicado para aplicações que exigem submersão ou alta pressão de fluidos, pois seu grau de proteção é IP65, projetado para proteção contra jatos de água de baixa pressão e poeira.

O sensor não está detectando o objeto, o que devo verificar?

Se o sensor não comuta, primeiro verifique se o material do objeto é metálico e se a distância de detecção está dentro dos 20 mm especificados. Também confirme se a fiação AC/DC está correta conforme o diagrama de ligação.

Como diagnosticar falhas na saída do sensor?

Sintomas como a luz indicadora acesa, mas sem sinal de saída no controlador, podem indicar falha na carga ou no circuito de saída. Verifique a continuidade da fiação e a integridade do terminal.

Devo escolher este sensor indutivo ou um sensor capacitivo?

A escolha entre este modelo e um sensor capacitivo depende do material a ser detectado: o sensor indutivo (como o IM0010) detecta apenas metais, enquanto o capacitivo detecta metais, plásticos, líquidos e pós.

Posso usar este sensor para contagem de peças em alta velocidade?

Este sensor possui uma frequência de comutação específica (20 Hz AC / 55 Hz DC). Se a sua aplicação exige alta velocidade de leitura (ex: contagem rápida de peças), certifique-se de que a velocidade do processo não exceda estes limites.

Quais cuidados devo ter na instalação do sensor?

A instalação requer a fixação em suporte compatível com as dimensões 40x40mm. Certifique-se de que o cabo esteja firmemente conectado aos terminais de 2,5 mm² e que o sensor esteja alinhado corretamente com o alvo metálico.

Como verificar a procedência e a garantia de uso industrial?

O produto é original e fornecido pela IFM, garantindo procedência industrial. A instalação deve seguir estritamente o manual técnico para manter as características nominais de operação.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos através de um campo eletromagnético de alta frequência (Ref.: Princípio de indução).

Montagem não embutida

Configuração onde o sensor requer uma zona livre de metal ao redor da face ativa para operar corretamente (Ref.: 20 mm alcance).

IP65

Grau de proteção que indica que o equipamento é protegido contra poeira e jatos de água de baixa pressão (Ref.: IEC 60529).

AC/DC

Versatilidade de operação em correntes alternadas ou contínuas, permitindo flexibilidade na integração elétrica (Ref.: Tensão de operação).

Frequência de comutação

Velocidade máxima com que o sensor pode alternar entre os estados ligado e desligado (Ref.: 20 Hz AC / 55 Hz DC).
