Sensor Indutivo IFM IL5022 PNP 0,8mm

Pré-visualizar: IL5022 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2m PVC

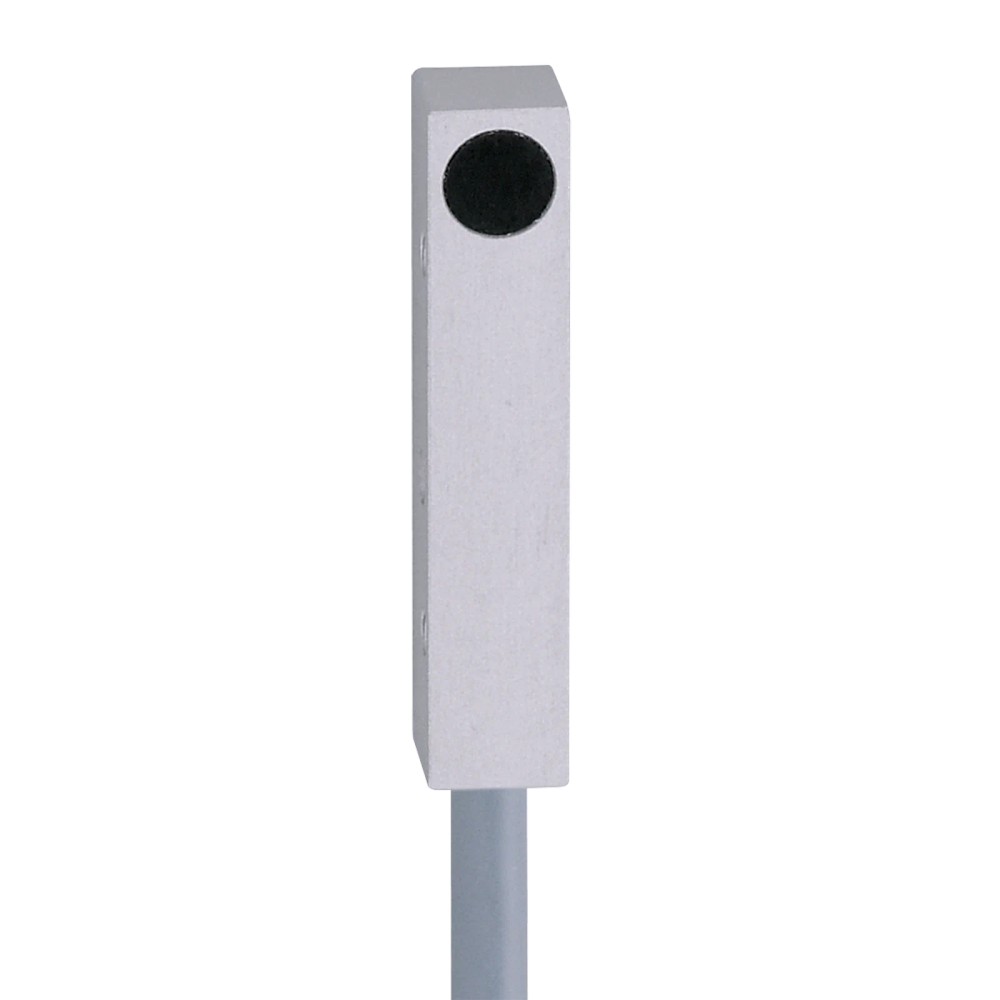

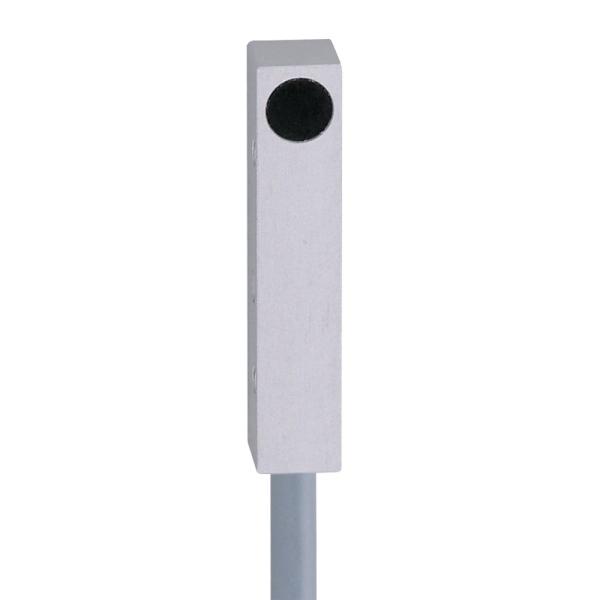

IL5022 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2m PVC

Imagem meramente ilustrativa

R$ 906,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IL5022
EAN: 4021179129428
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IL5022 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2m PVC"

Destaques do Produto

Tecnologia

Indutiva

Tipo de Saída

PNP

Alcance

0,8 mm

Montagem

Embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IL5022 IFM - Sensor Indutivo Retangular PNP 0,8mm 2m PVC

O sensor indutivo IL5022 é um componente compacto desenvolvido para automação industrial, ideal para monitoramento preciso de posição em locais de instalação restritos. Operando com tecnologia PNP e configurado como normalmente aberto, oferece um alcance de detecção de 0,8 mm. Sua construção robusta em alumínio anodizado garante confiabilidade em operações exigentes com frequência de até 1000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IL5022
Marca	IFM
Alcance	0,8 mm
Saída	PNP
Conexão	Cabo 2m PVC
Proteção	IP 67
Dimensões	25 x 5 x 5 mm
Temperatura	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações com restrição de espaço físico (dimensões 25 x 5 x 5 mm).
Aplicações industriais que exigem alta frequência de comutação (até 1000 Hz).
Ambientes com presença de poeira ou umidade controlada (grau IP 67).

⚠ Considere outro se precisa de:

Ambientes com interferência eletromagnética extrema sem blindagem adequada.
Aplicação para detecção de materiais não metálicos.
Instalação onde o gap exceda 0,8 mm de distância de trabalho.

APLICAÇÕES E USO

Automação industrial e montagem de máquinas.
Aplicações com restrição de espaço (instalações estreitas).
Detecção de fim de curso ou presença de peças metálicas em sistemas automatizados.

COMO ESCOLHER

Antes de comprar o IL5022 IFM - Sensor Indutivo Retangular PNP 0,8mm 2m PVC, verifique estes pontos:

Escolha o IL5022 se

Necessita de detecção em espaços extremamente reduzidos e o objeto alvo for ferroso ou metálico padrão dentro de 0,8 mm.

Busque outra opção se

A distância de detecção exigida for superior a 0,8 mm ou se a aplicação envolver detecção de materiais não metálicos (plásticos, madeira).

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de produto	Sensor indutivo	Categoria de dispositivo
Formato	Retangular	Geometria do invólucro

Dados elétricos
Tipo de saída	PNP	Lógica de comutação
Configuração	Normalmente aberto	Estado em repouso
Corrente máxima	100 mA	Limite de carga

Desempenho
Alcance de detecção	0,8 mm	Distância nominal
Frequência de comutação	1000 Hz	Velocidade de resposta

COMPATIBILIDADE

Comunicação

• N/A (Sinal digital discreto)

Conexões

Elétrica Cabo PVC 2 metros

Processo Montagem embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas ferrosas	✓	Produto projetado especificamente para detecção indutiva metálica.
Ambientes com alta umidade	✓	O grau de proteção IP 67 é adequado para operações industriais úmidas.
Instalação em superfícies plásticas	✗	O princípio indutivo não permite a detecção de materiais não condutores.

INSTALAÇÃO

Como instalar o IL5022 IFM - Sensor Indutivo Retangular PNP 0,8mm 2m PVC

Verifique a integridade do sensor e do cabo antes da instalação.
Posicione o sensor no local de montagem respeitando a face ativa de 0,8 mm.
Utilize os dois parafusos inclusos para fixar o corpo de alumínio, evitando aperto excessivo.
Conecte os fios: Marrom (BN) ao positivo (10-30V DC), Azul (BU) ao negativo (0V), Preto (BK) à carga.
Valide se o LED de status acende ao aproximar um alvo metálico.
Certifique-se de que o cabo esteja protegido contra tração mecânica.

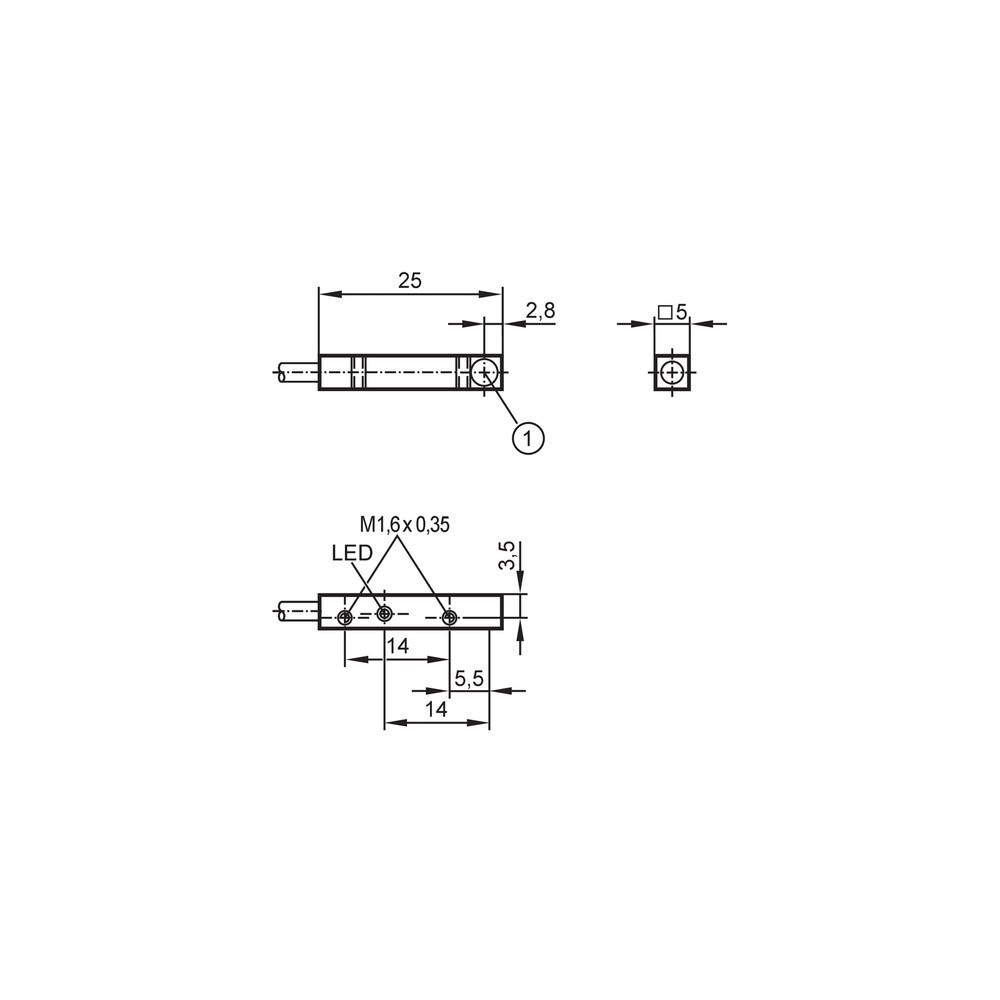

Desenho Dimensional

ACESSÓRIOS

Parafusos de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta.	Objeto metálico além da distância nominal ou desalinhamento.	Verificar se a distância de detecção está dentro de 0,8 mm.
LED de status não acende ou pisca intermitentemente.	Curto-circuito ou sobrecarga na saída.	Checar a carga conectada e verificar se a corrente é inferior a 100 mA.
Sensor inoperante.	Polaridade invertida ou cabos rompidos.	Validar as tensões nos condutores marrom (BN) e azul (BU).
Comutação errática ou sinal falso.	Ruído eletromagnético excessivo na linha.	Verificar aterramento e isolamento do cabeamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IL5022 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IL5022 da IFM?

O sensor indutivo IL5022 é um dispositivo de proximidade compacto para detecção sem contato de objetos metálicos, operando com tecnologia PNP e alcance de detecção de 0,8 mm.

O que vem na embalagem deste produto?

O kit acompanha o sensor com cabo fixo de 2 metros e dois parafusos de fixação para instalação.

Este sensor detecta objetos de plástico ou madeira?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeiras ou fluidos, pois opera exclusivamente pelo princípio de indução eletromagnética.

Posso usar este sensor em ambientes externos sob chuva forte?

Não é recomendado para aplicações externas sujeitas a jatos de água de alta pressão ou submersão prolongada, apesar do grau de proteção IP 67.

O sensor está ligado mas não aciona a saída, o que pode ser?

Sintomas como ausência de sinal de saída mesmo com detecção podem indicar falha na alimentação ou rompimento do cabo, verificável com um multímetro na linha de sinal.

O sensor liga e desliga sozinho durante o processo, qual a causa?

A intermitência pode ser causada por vibração excessiva ou erro de montagem, verifique se a distância de detecção de 0,8 mm está sendo respeitada conforme datasheet.

Devo comprar este modelo com cabo ou um com conector M8?

O modelo IL5022 é uma solução fixa com cabo integrado, ideal para espaços confinados, enquanto modelos com conectores M8 ou M12 oferecem maior flexibilidade na troca de cabos.

Este modelo é melhor que um sensor M12 para espaços apertados?

Para automação industrial de precisão em espaços reduzidos, o IL5022 é preferível devido ao seu formato compacto de 25x5x5mm, superior a sensores cilíndricos padrão.

Como devo instalar este sensor para garantir a vida útil?

A instalação requer alinhamento preciso respeitando o gap de 0,8 mm e a fixação com os dois parafusos inclusos, evitando tensões mecânicas no corpo de alumínio.

Qual a procedência deste componente?

O produto é fabricado pela IFM e segue os padrões de qualidade e normativos da empresa, garantindo conformidade industrial.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que comuta a tensão positiva (positivo da alimentação) para a carga.

Distância de detecção (Sr)

Distância nominal de 0,8 mm na qual o sensor identifica a presença do objeto metálico.

Face ativa

Superfície frontal do sensor, fabricada em POM, que emite o campo eletromagnético para detecção.

IP 67

Classificação de proteção contra penetração de poeira e imersão temporária em água.

Histerese

Diferença entre o ponto de ativação e desativação do sensor (Ref.: < 15% de Sr).
