Sensor Indutivo IFM IL5005

Pré-visualizar: IL5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8 IP65

IL5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8 IP65

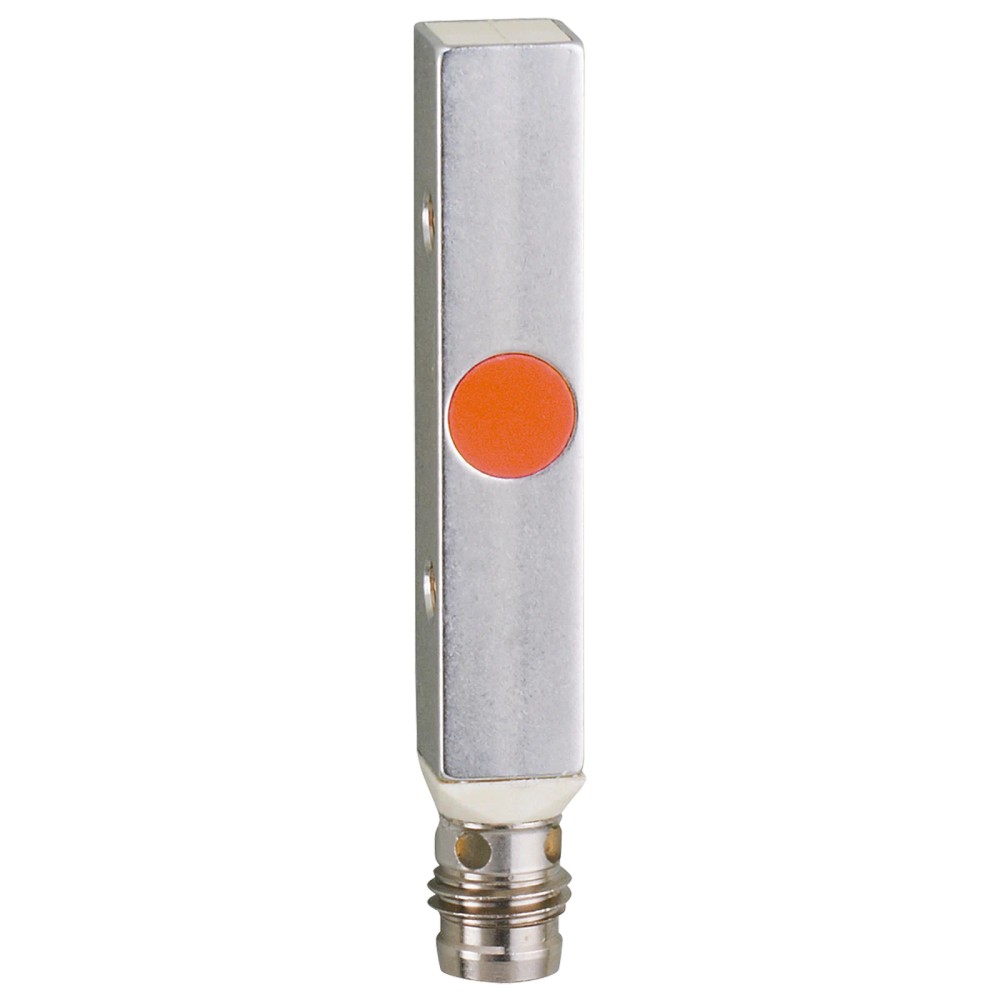

Imagem meramente ilustrativa

R$ 878,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IL5005
EAN: 4021179129251
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IL5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8 IP65"

Destaques do Produto

Tipo de Saída

PNP

Alcance

2 mm

Conexão

Frequência

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IL5005 - PNP 2mm M8

O sensor indutivo IFM IL5005 é um dispositivo compacto de detecção de proximidade, ideal para aplicações de automação industrial com restrição de espaço. Com alcance de 2 mm e saída PNP normalmente aberto, oferece alta confiabilidade e precisão. Destaca-se por sua frequência de comutação de 2000 Hz e robustez mecânica em invólucro de latão revestido.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IL5005
Alcance	2 mm
Saída	PNP
Conexão	M8
Proteção	IP 65
Frequência	2000 Hz
Montagem	Embutido
Dimensões	40 x 8 x 8 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com espaço de montagem restrito
Detecção de peças metálicas ferrosas e não ferrosas
Ambientes com ciclos de comutação rápidos (até 2000 Hz)
Aplicações sujeitas a água ou poeira leve (IP65)

⚠ Considere outro se precisa de:

Ambientes com presença de campos magnéticos extremos
Detecção de objetos não metálicos
Aplicações que exigem distância de detecção superior a 2 mm
Conexões de saída NPN

APLICAÇÕES E USO

Monitoramento de presença em máquinas-ferramenta de pequeno porte.
Contagem de peças metálicas em esteiras de alta velocidade.
Automação em braços robóticos onde o peso e volume são críticos.
Detecção de fim de curso em mecanismos de posicionamento preciso.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IL5005 - PNP 2mm M8, verifique estes pontos:

Quando escolher o IL5005

Escolha este modelo se sua aplicação exige detecção de proximidade metálica em locais extremamente estreitos e alta frequência de resposta.

Quando buscar alternativas

Busque modelos com maior alcance se o alvo não puder se aproximar a menos de 2 mm, ou sensores com IP67/68 se o ambiente envolver submersão ou lavagem intensa.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	2 mm	Distância nominal de detecção (Sr) para montagem embutida.
Distância de trabalho	0...1,6 mm	Faixa de operação segura para detecção estável.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação nominal para operação contínua.
Configuração de saída	PNP, Normalmente Aberto	Tipo de sinal enviado ao controlador lógico.
Frequência de comutação	2000 Hz	Capacidade de processamento de pulsos por segundo.

Dados mecânicos
Material do invólucro	Latão revestido com bronze branco	Proteção estrutural do componente.
Dimensões	40 x 8 x 8 mm	Espaço ocupado para montagem.
Grau de proteção	IP 65	Nível de vedação contra elementos externos.

COMPATIBILIDADE

Comunicação

• Sinal digital PNP

Conexões

Elétrica Conector 1 x M8; codificação A; 3 contatos

Processo Montagem embutida em suporte metálico

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de fluidos	✓	O sensor possui proteção IP65, adequado para jatos de água leves.
Instalação em chapa metálica embutida	✓	O sensor é classificado para montagem embutida.
Comutação de cargas NPN	✗	O sensor possui saída PNP, incompatível com circuitos NPN.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IL5005 - PNP 2mm M8

Verifique a compatibilidade da fiação do seu sistema com o esquema PNP de 3 fios.
Posicione o sensor no local de montagem, garantindo que o espaço ao redor seja adequado para montagem embutida.
Insira o sensor no suporte de fixação respeitando o torque máximo de 1 Nm.
Conecte o cabo M8 ao sensor, garantindo o encaixe correto do conector codificação A.
Alinhe a face ativa LCP do sensor com o caminho de detecção do objeto metálico.
Alimente o sensor e verifique a indicação visual do LED de status para confirmar o funcionamento.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo.	Objeto metálico fora do range de 2mm ou desalinhado.	Aproxime um objeto de metal manualmente a menos de 1mm do sensor.
LED de status não acende ou falha na saída.	Curto-circuito na linha de carga ou polaridade invertida.	Meça a continuidade da fiação e a tensão nos terminais M8.
Desligamento intermitente ou falha térmica.	Temperatura ambiente acima da especificação de 70°C.	Verifique a temperatura ao redor do sensor com termômetro industrial.
Detecção falsa ou falha de detecção.	Acúmulo de sujeira ferrosa na face ativa.	Limpe a face ativa (LCP) com um pano macio.

DOCUMENTAÇÃO TÉCNICA

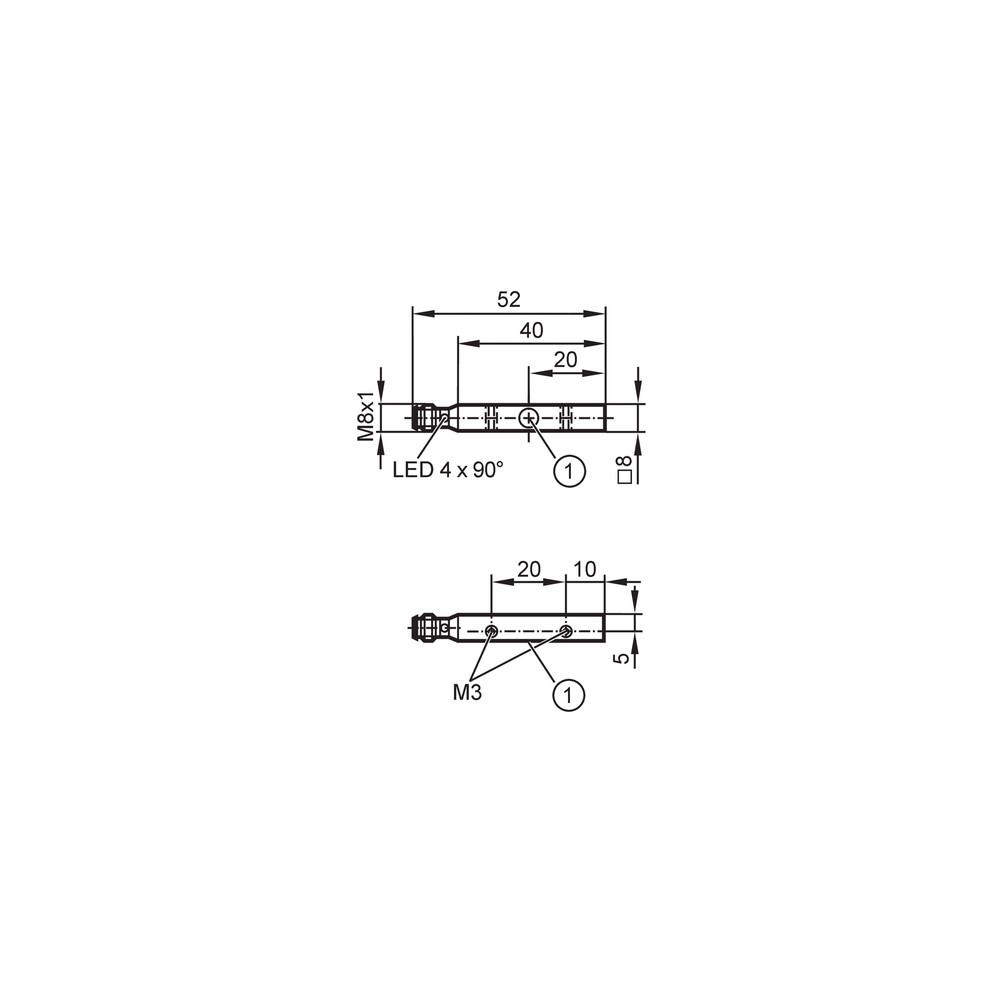

Datasheet Técnico IL5005 (Datasheet) Desenho Escala 2D (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IL5005 e para que serve?

O IL5005 é um sensor indutivo retangular da IFM, projetado para automação industrial, com alcance de detecção de 2 mm e saída PNP normalmente aberto.

O que acompanha o produto na embalagem?

O sensor acompanha o invólucro em latão revestido com bronze branco, com conexão M8 e LED de status, pronto para instalação direta.

O IL5005 detecta objetos de plástico ou madeira?

Este sensor não é adequado para detecção de materiais não metálicos, como plásticos ou madeira, pois sua tecnologia baseia-se em campos eletromagnéticos.

Posso usar este sensor em sistemas que exigem saída NPN?

Não, este modelo possui saída PNP. Para aplicações que exigem saída NPN, este dispositivo não é compatível.

Como diagnosticar falhas se o sensor não sinaliza a detecção?

Se o LED vermelho não acender na presença de um objeto, verifique se a alimentação de 10-36V DC está presente e se a conexão M8 está firme.

O que causa um comportamento errático ou travamento na saída do sensor?

Um sintoma comum é o sensor permanecer com a saída sempre ligada (ou desligada), geralmente causado por curto-circuito na carga ou excesso de temperatura ambiente acima de 70°C.

Devo escolher este modelo ou um sensor indutivo maior?

O IL5005 é ideal para espaços confinados devido ao seu design retangular compacto. Se precisar de um alcance superior a 2 mm, considere outros modelos da série IFM com diâmetros ou carcaças maiores.

Qual a vantagem deste sensor sobre chaves fim de curso mecânicas?

Este sensor é uma unidade dedicada de alta frequência (2000 Hz) para detecção rápida, sendo tecnicamente superior a sensores mecânicos de fim de curso em termos de velocidade e durabilidade.

Quais cuidados tomar na instalação mecânica?

A instalação deve respeitar o torque de aperto de 1 Nm e profundidade de aparafusamento superior a 5 mm para garantir a integridade da carcaça.

Qual a procedência e garantia de qualidade deste componente?

A IFM Electronics atua como fabricante e fornecedor direto, assegurando que o IL5005 atenda às normas EN 60947-5-2.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o polo positivo da carga (Ref.: Saída PNP).

Distância de detecção (Sr)

Distância máxima na qual o sensor detecta a aproximação de um objeto metálico padrão (Ref.: 2 mm).

Frequência de comutação

Número máximo de ciclos de comutação por segundo que o sensor suporta (Ref.: 2000 Hz).

Montagem embutida

Instalação onde o sensor pode ser montado faceado ao metal circundante sem perda de alcance (Ref.: Montagem embutida).

IP65

Grau de proteção contra entrada de poeira total e jatos de água de baixa pressão (Ref.: EN 60529).
