Sensor Indutivo IFM IL5004

Pré-visualizar: IL5004 IFM - Sensor Indutivo IFM Automação Industrial 2mm PNP M8 IP65

IL5004 IFM - Sensor Indutivo IFM Automação Industrial 2mm PNP M8 IP65

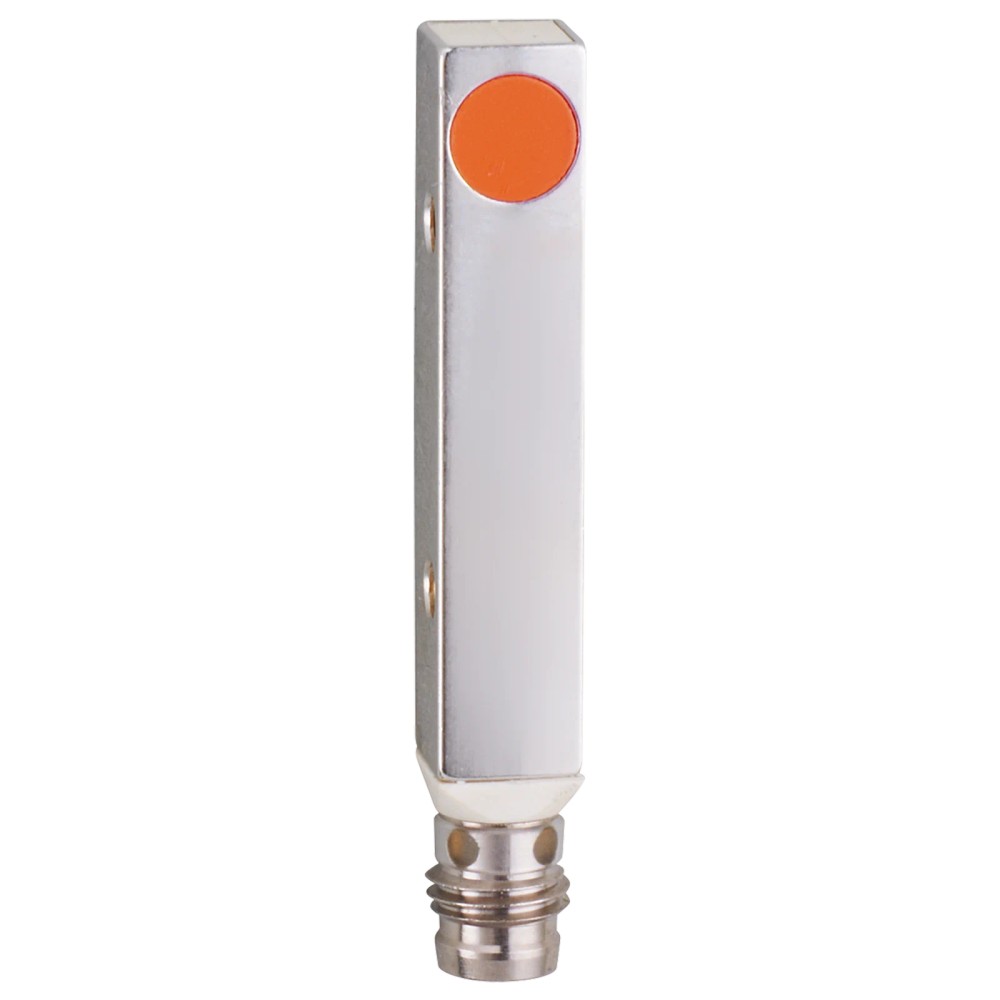

Imagem meramente ilustrativa

R$ 878,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IL5004
EAN: 4021179129244
NCM do produto: 85365090

Destaques do Produto Detecção nominal 2 mm...mais

Fechar menu

Saiba mais sobre: "IL5004 IFM - Sensor Indutivo IFM Automação Industrial 2mm PNP M8 IP65"

Destaques do Produto

Detecção nominal

2 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...36 V DC

Conexão

M8, 3 contatos, codificação A

Montagem e proteção

Embutida; IP65

Faixa de temperatura ambiente

-25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IL5004, 2 mm, PNP normalmente aberto, conexão M8, IP65

O IFM IL5004 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação, inclusive em espaços de instalação estreitos. Tem alcance nominal de 2 mm, saída PNP normalmente aberta e montagem embutida. Opera com alimentação de 10 a 36 V DC e possui conexão elétrica M8 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	2 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	1 x M8, codificação A, 3 contatos
Grau de proteção	IP65
Temperatura ambiente	-25...70 °C
Frequência de comutação	2000 Hz
Dimensões	40 x 8 x 8 mm
Material do invólucro e face ativa	Latão revestido com bronze branco; LCP

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais que exijam montagem embutida e alcance nominal de 2 mm.
Instalações com espaço restrito, desde que dimensões, conexão M8, alimentação DC e saída PNP sejam compatíveis com o sistema.
Aplicações cuja temperatura ambiente esteja entre -25 e 70 °C e que atendam às condições de instalação correspondentes ao grau IP65.

⚠ Considere outro se precisa de:

Não selecione para detecção de objetos não metálicos com base apenas na tecnologia indutiva; a ficha não especifica detecção desses materiais.
Não use se o circuito exigir saída diferente de PNP normalmente aberta ou alimentação fora de 10...36 V DC.
Não considere montagem não embutida equivalente: a ficha especifica montagem embutida e alcance nominal de 2 mm nessa condição.

APLICAÇÕES E USO

Aplicação informada na ficha: automação industrial em condições de instalação estreitas; confirme dimensões, montagem embutida e interface elétrica no projeto.
Possibilidade de uso inferida: detecção de peças metálicas em uma máquina ou dispositivo automatizado, desde que o material, a distância de trabalho, a montagem e o circuito sejam compatíveis com os dados do sensor.
Limite operacional: a ficha informa temperatura ambiente de -25...70 °C, grau IP65 e alcance nominal de 2 mm; não extrapole esses valores sem validação do fabricante. A resposta de detecção varia conforme o material-alvo, conforme os fatores de correção informados.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IL5004, 2 mm, PNP normalmente aberto, conexão M8, IP65, verifique estes pontos:

Escolha o IL5004 quando

A aplicação exigir sensor indutivo de montagem embutida, alcance nominal de 2 mm, saída PNP normalmente aberta, alimentação de 10...36 V DC e conexão M8 de 3 contatos.

Avalie outra configuração quando

O circuito de controle não aceitar saída PNP normalmente aberta, a alimentação estiver fora da faixa especificada ou a interface mecânica e elétrica não corresponder à conexão M8 de 3 contatos. Para alcance, montagem ou condições ambientais diferentes, compare os requisitos com o datasheet do fabricante antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante na ficha do produto.
Modelo	IL5004	Código do produto e part number.
Tipo de produto	Sensor indutivo	Tecnologia indicada para detecção indutiva.
Aplicação informada	Aplicações industriais e automação industrial; instalação em condições estreitas	Descrição de aplicação fornecida para o produto.
Norma	EN 60947-5-2	Norma indicada nos dados do produto.
Certificações	cULus Listed (arquivo UL E174191), CE, UKCA	Certificações listadas na ficha.

Alimentação e dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de tensão operacional indicada.
Consumo de corrente	15 mA (a 24 V)	Valor informado para alimentação de 24 V.
Categoria de isolamento	Classe III	Classificação indicada nos dados técnicos.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saída e comutação
Configuração de saída	PNP, normalmente aberta	Tipo de saída e estado de comutação especificados.
Frequência de comutação DC	2000 Hz	Frequência de comutação informada para corrente contínua.
Corrente por contato	250 mA	Valor máximo informado para o contato; considerar os limites do circuito conectado.
Queda de tensão máxima na saída DC	1,6 V	Queda de tensão máxima especificada para a saída DC.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado.
Proteção contra curto-circuito	Sim, por impulso	A ficha especifica proteção por impulso.
LED de diagnóstico	1 LED vermelho, indicação do estado de chaveamento	Indicação visual do estado de comutação.

Detecção e desvios
Alcance de detecção	2 mm	Alcance nominal indicado para montagem embutida.
Distância de trabalho	0...1,6 mm	Faixa de distância de trabalho informada na ficha.
Distância real de comutação Sr	2 ± 10 % mm	Valor real de comutação e tolerância especificados.
Variação do ponto de comutação	-10...10 % de Sr	Variação indicada em relação à distância real de comutação Sr.
Histerese	1...15 % de Sr	Histerese expressa como percentual de Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção informados para materiais; considerar na aplicação da distância de detecção.

Conexões e montagem
Conexão elétrica	1 x M8, codificação A, 3 contatos	Interface elétrica especificada; confirmar pinagem no datasheet.
Método de montagem	Embutido	Método de instalação declarado pelo fabricante.
Torque de aperto	1 Nm	Valor informado; a ficha associa profundidade de aparafusamento superior a 5 mm.
Profundidade de aparafusamento	> 5 mm	Condição apresentada junto à especificação de torque.

Condições ambientais e proteção
Grau de proteção	IP65	Grau de proteção informado; não implica proteção contra condições além das previstas pela classificação.
Temperatura ambiente	-25...70 °C	Faixa de temperatura operacional indicada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato especificado.
Dimensões	40 x 8 x 8 mm	Dimensões do produto: comprimento x largura x altura.
Peso	13,3 g	Massa indicada nos dados do produto.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Material da face ativa	LCP	Material informado para a face ativa.
MTTF	3449 anos	Valor informado na ficha; não representa garantia de vida útil em campo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de um sensor com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M8, codificação A, 3 contatos; alimentação de 10...36 V DC; saída PNP normalmente aberta. Verifique a atribuição dos contatos no datasheet antes de ligar.

Processo Não há conexão de processo especificada. A fixação é mecânica por montagem embutida; dimensões do invólucro: 40 x 8 x 8 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto, alimentação DC dentro de 10...36 V e conexão M8 de 3 contatos compatível.	✓	As características de saída, alimentação e conexão correspondem às especificações informadas; valide também a atribuição dos contatos.
Circuito que requer saída normalmente fechada ou tipo de saída diferente de PNP.	✗	A configuração indicada para o IL5004 é PNP normalmente aberta.
Instalação embutida com requisito de alcance nominal de 2 mm.	✓	A ficha especifica alcance de detecção de 2 mm e método de montagem embutido.
Instalação com alimentação fora de 10...36 V DC.	✗	A tensão de operação indicada é 10...36 V DC.
Sistema que exige protocolo de comunicação específico.	✗	A ficha não informa protocolo de comunicação; informa saída de comutação PNP.
Ambiente com temperatura fora de -25...70 °C.	✗	A faixa de temperatura ambiente informada é -25...70 °C.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IL5004, 2 mm, PNP normalmente aberto, conexão M8, IP65

Confirme que a aplicação requer detecção indutiva, montagem embutida e alcance nominal de 2 mm.
Verifique se a alimentação do circuito está entre 10 e 36 V DC e se a entrada de controle aceita saída PNP normalmente aberta.
Confira a compatibilidade física da conexão M8, codificação A, de 3 contatos com o cabo ou conector utilizado.
Instale o sensor na posição embutida prevista e respeite as dimensões e orientações do desenho do fabricante.
Se houver aperto por aparafusamento, observe o torque de 1 Nm e a condição de profundidade de aparafusamento superior a 5 mm indicada na ficha.
Após a ligação, confirme a comutação pelo LED vermelho e valide a detecção na distância e com o material reais da aplicação.

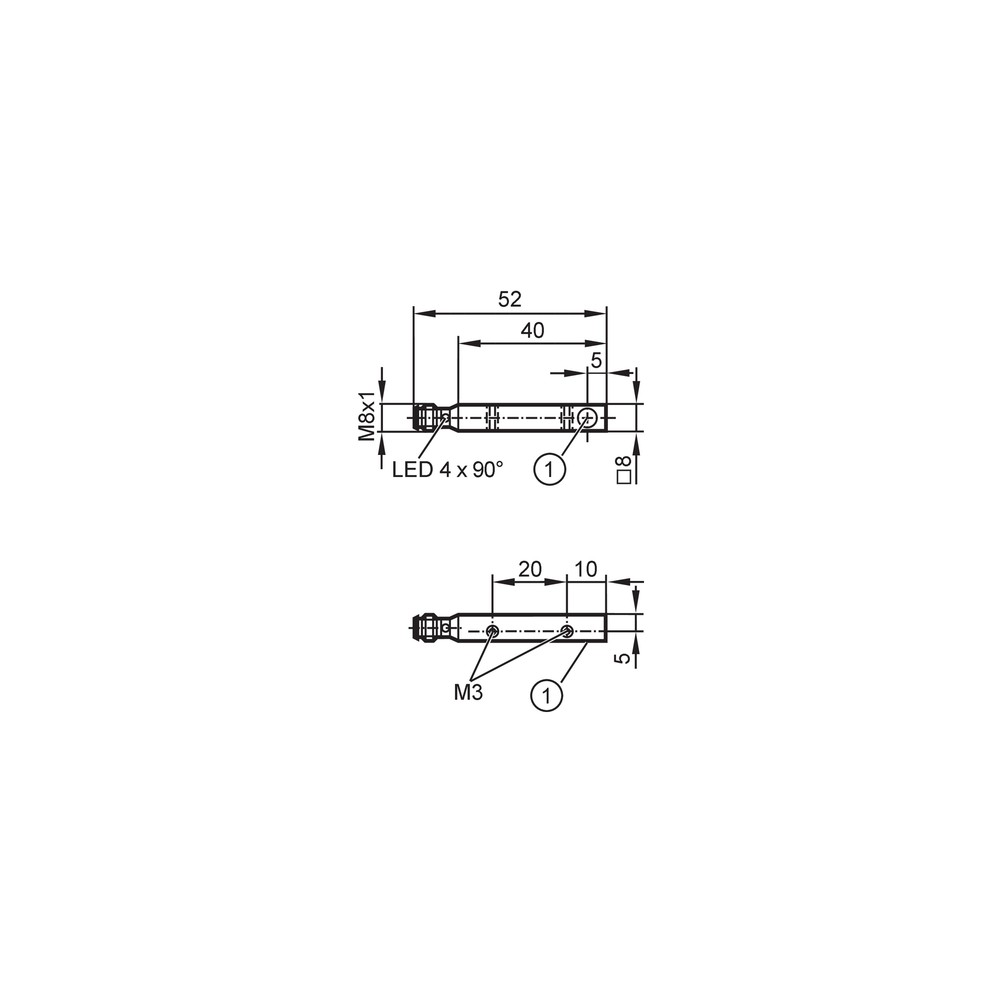

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação incompatível com saída PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira a ligação no datasheet e teste a aproximação do alvo dentro da distância de trabalho indicada.
A entrada do controlador não reconhece a saída do sensor.	A entrada pode não ser compatível com PNP normalmente aberto ou a conexão M8 pode estar ligada com atribuição de contatos incorreta.	Confirme o tipo de entrada do controlador e compare a pinagem do conector com o diagrama do datasheet.
A distância de detecção observada é menor que a esperada.	O material do alvo altera o alcance efetivo; a ficha apresenta fatores de correção diferentes por material.	Identifique o material do alvo e compare o fator de correção correspondente; verifique também a distância e a montagem embutida.
O LED não indica o estado de chaveamento esperado.	Pode não haver alimentação adequada, o alvo pode não estar na faixa de detecção ou a instalação elétrica pode estar incorreta.	Verifique a tensão de alimentação, a posição do alvo e a conexão, e observe o LED durante um teste controlado de comutação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IL5004, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IL5004 e para que tipo de aplicação serve?

É um sensor indutivo de proximidade para aplicações industriais e de automação. A ficha destaca instalação em condições estreitas e montagem embutida.

Que tipo de saída e conexão elétrica ele usa?

O IL5004 possui saída PNP normalmente aberta e conexão M8, codificação A, com 3 contatos. Confira a pinagem no datasheet antes da ligação.

O que acompanha o produto: cabo, conector ou kit de montagem?

A ficha não informa acessórios inclusos; portanto, não é possível confirmar cabo, conector ou kit de montagem. Verifique o conteúdo do fornecimento com o vendedor.

Ele funciona com uma entrada de controlador configurada para NPN?

A saída especificada é PNP normalmente aberta, não NPN. Confirme que a entrada do controlador é compatível com PNP antes de conectar.

Posso usar o IL5004 para detectar objetos de plástico?

A ficha identifica o produto como sensor indutivo e não especifica detecção de plástico. Não selecione o IL5004 para essa finalidade sem validação técnica do fabricante.

O sensor serve se a alimentação disponível estiver fora de 10 a 36 V DC?

Não, a faixa de tensão especificada é 10...36 V DC. Uma alimentação fora dessa faixa não atende ao dado elétrico informado.

O sensor está alimentado, mas não comuta; o que verifico antes de trocar?

Confira a tensão nos terminais, a ligação da saída PNP e se o alvo está dentro da distância de trabalho. Verifique também se o material do alvo exige considerar o fator de correção.

A distância de detecção parece menor com meu alvo; o sensor pode estar com defeito?

Não necessariamente: os fatores de correção variam conforme o material do alvo. Identifique o material, revise o posicionamento e compare o resultado com os dados do datasheet antes de substituir o sensor.

Quando escolho este modelo em vez de outro sensor indutivo?

Escolha o IL5004 quando os requisitos forem montagem embutida, alcance nominal de 2 mm, saída PNP normalmente aberta e alimentação de 10...36 V DC. Se algum desses requisitos diferir, compare a especificação da outra versão com o circuito e a instalação.

Que cuidados devo tomar ao instalar o IL5004?

Confira a compatibilidade do conector e a pinagem no datasheet, instale conforme o desenho dimensional e respeite o torque de 1 Nm e a profundidade de aparafusamento superior a 5 mm indicados na ficha.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade cuja tecnologia de detecção é indicada como indutiva; neste produto, o alcance nominal informado é 2 mm.

PNP normalmente aberto

Configuração de saída em que a saída de comutação é PNP e normalmente aberta, conforme especificação do produto.

Montagem embutida

Método de instalação indicado para o sensor; o alcance especificado deve ser interpretado considerando essa configuração.

Histerese

Diferença de comutação associada aos pontos de acionamento e liberação, expressa na ficha como percentual de Sr.

IP65

Grau de proteção declarado para o invólucro; a classificação não deve ser estendida a condições não especificadas pelo fabricante.
