Sensor Indutivo IFM IIT232 M30 - Totalmente Metálico

Pré-visualizar: IIT232 IFM - Sensor Indutivo Metálico Áreas Higiênicas M30 25mm NPN NA

IIT232 IFM - Sensor Indutivo Metálico Áreas Higiênicas M30 25mm NPN NA

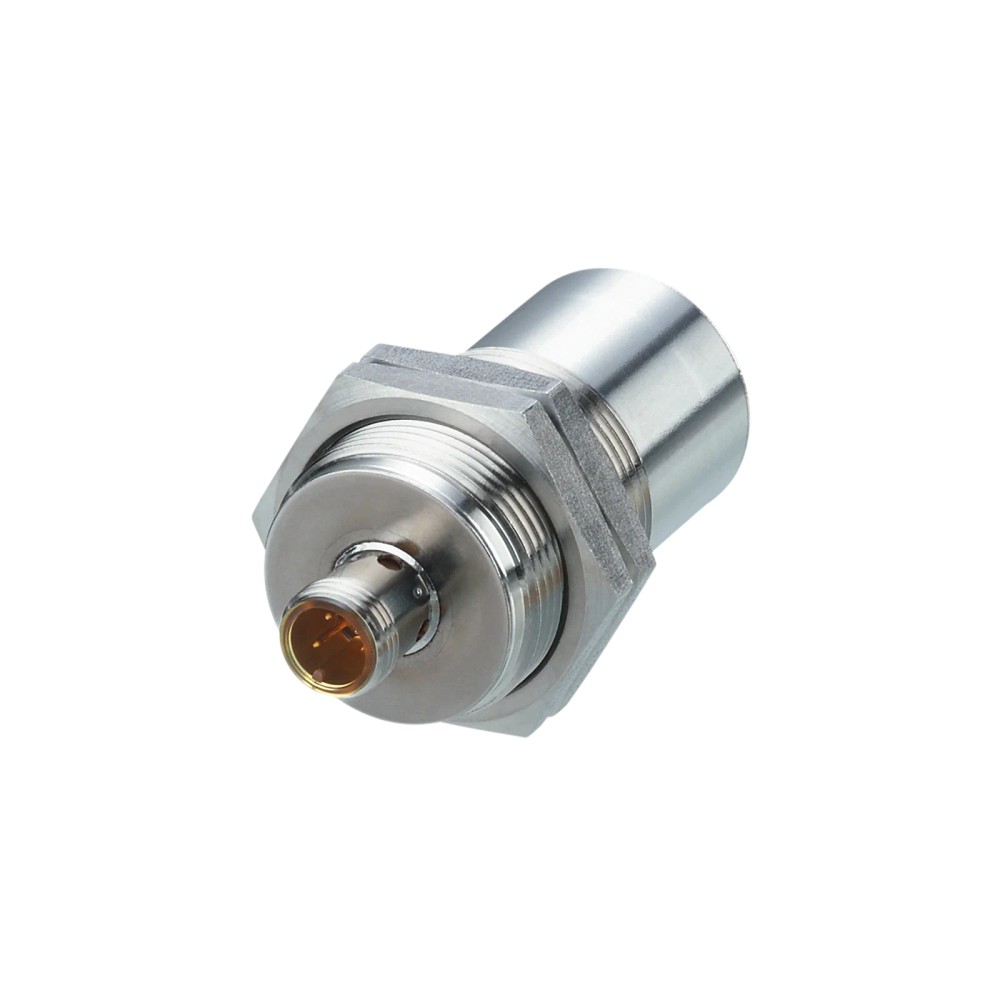

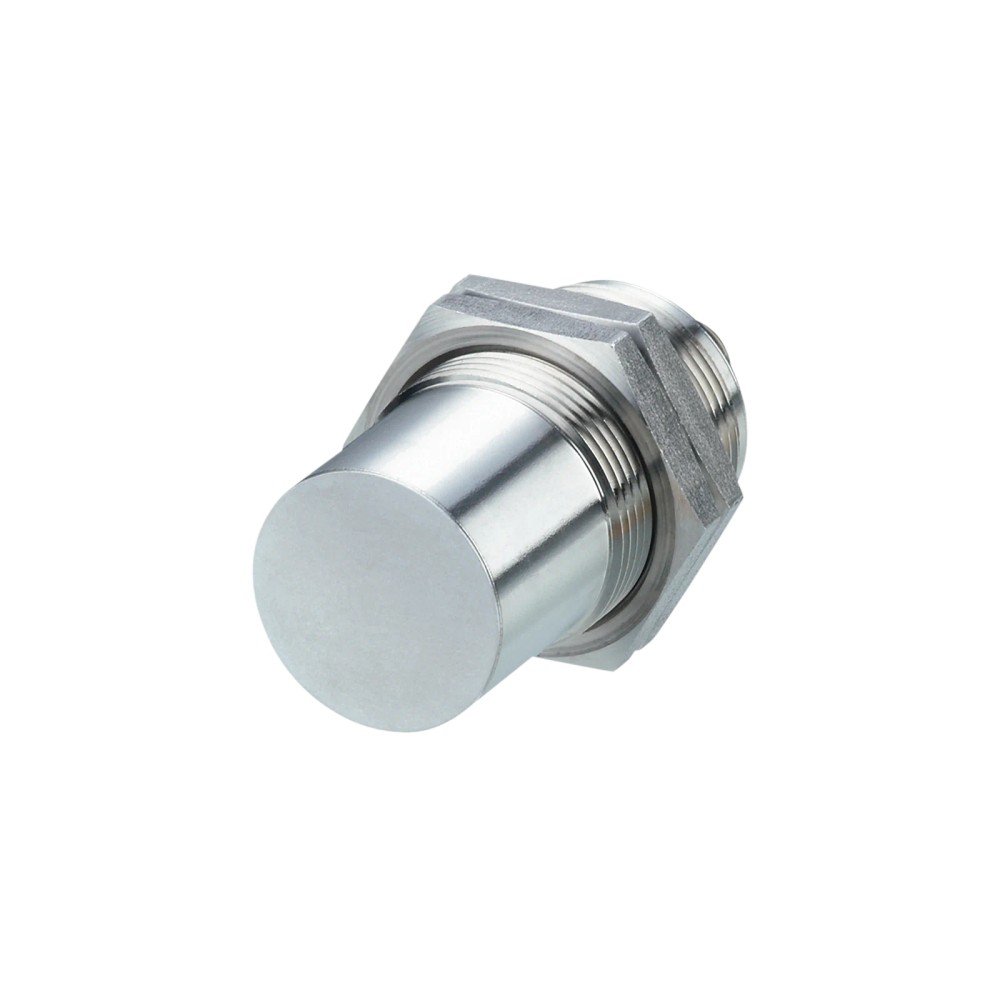

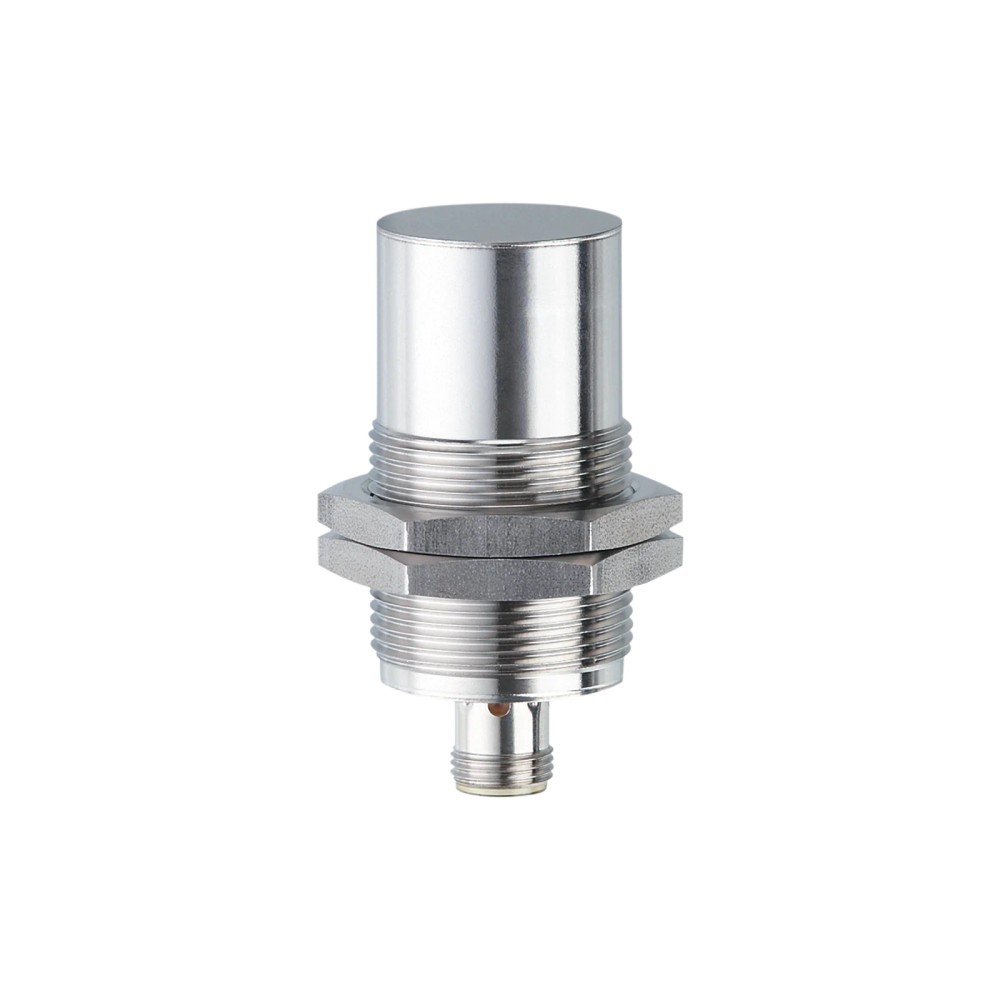

Imagem meramente ilustrativa

R$ 1.082,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT232
EAN: 4021179261531
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "IIT232 IFM - Sensor Indutivo Metálico Áreas Higiênicas M30 25mm NPN NA"

Destaques do Produto

Alcance de detecção

25 mm

Material

Aço Inoxidável 316L

Tipo de Saída

NPN / NA

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIT232 IFM - Sensor Indutivo Metálico Áreas Higiênicas M30 25mm NPN NA

O sensor indutivo IIT232 é um dispositivo robusto de detecção de proximidade, construído integralmente em aço inoxidável (316L) e projetado para suportar ambientes higiênicos rigorosos. Com alcance de 25 mm e montagem não embutida, oferece alta resistência a processos de limpeza e pressão mecânica de até 100 bar na face ativa. É ideal para aplicações onde a durabilidade mecânica e a vedação contra fluidos são requisitos críticos.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	25 mm
Material	Aço Inoxidável
Saída	NPN / NA
Conexão	M12
Proteção	IP69K
Tensão	10-30V DC
Pressão	100 bar
Temperatura	0 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas com processos de limpeza (CIP/SIP).
Ambientes com alta pressão de jato d'água (IP69K).
Aplicações que exigem resistência a corrosão (corpo em aço 316L).

⚠ Considere outro se precisa de:

Instalação em áreas classificadas como atmosfera explosiva (ATEX/Ex).
Aplicações que requeiram lógica de saída PNP (este modelo é NPN).
Uso como limitador de fim de curso mecânico rígido (o sensor é de proximidade).

APLICAÇÕES E USO

Indústria alimentícia (detectores de posição em máquinas de envase).
Processos de lavagem sob alta pressão (IP69K).
Ambientes corrosivos químicos (aço 316L).

COMO ESCOLHER

Antes de comprar o IIT232 IFM - Sensor Indutivo Metálico Áreas Higiênicas M30 25mm NPN NA, verifique estes pontos:

Quando escolher este sensor

Opte pelo IIT232 quando o ambiente exigir resistência a lavagens de alta pressão (IP69K) e contato constante com agentes de limpeza, utilizando rosca M30 em máquinas industriais.

Quando buscar outra opção

Se a aplicação exigir montagem embutida (face nivelada com a superfície) ou se o sistema de controle trabalhar exclusivamente com sinal PNP, busque modelos alternativos da linha ifm.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Alcance de detecção	25 mm	Distância nominal de detecção para alvo metálico padrão
Tipo de montagem	Não embutido	Requer espaço livre ao redor da face ativa
Resistência à pressão	100 bar	Limite de pressão na face ativa

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Saída	NPN, Normalmente Aberto	Lógica de comutação
Frequência de comutação	100 Hz	Taxa máxima de operação

Dados Mecânicos
Material	Aço inoxidável 316L (1.4404)	Material do invólucro e face
Grau de proteção	IP65, IP67, IP68, IP69K	Estanqueidade e resistência a lavagem
Dimensões	M30 x 1,5 / L = 65 mm	Geometria da rosca e comprimento

COMPATIBILIDADE

Comunicação

• Sinal Digital (NPN)

Conexões

Elétrica 1 x M12; codificação A; 3 pinos

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria Alimentícia	✓	Materiais sanitários e proteção IP69K adequados para este ambiente.
CLP com entrada PNP	✗	O sensor possui saída NPN, incompatível com entradas PNP padrão.
Uso em alta pressão (lavagem)	✓	Resistência de face de 100 bar e vedação IP69K.

INSTALAÇÃO

Como instalar o IIT232 IFM - Sensor Indutivo Metálico Áreas Higiênicas M30 25mm NPN NA

Verifique se o furo de montagem possui rosca M30 correspondente.
Insira o sensor na posição desejada, respeitando a distância de detecção.
Fixe o sensor utilizando as duas porcas de aço inoxidável fornecidas.
Conecte o cabo M12, garantindo que o anel de vedação esteja posicionado corretamente.
Aperte o conector manualmente para garantir a vedação (evite ferramentas metálicas de alto torque).
Verifique o LED de status (4x90°) para confirmar o funcionamento e o alinhamento com o alvo.

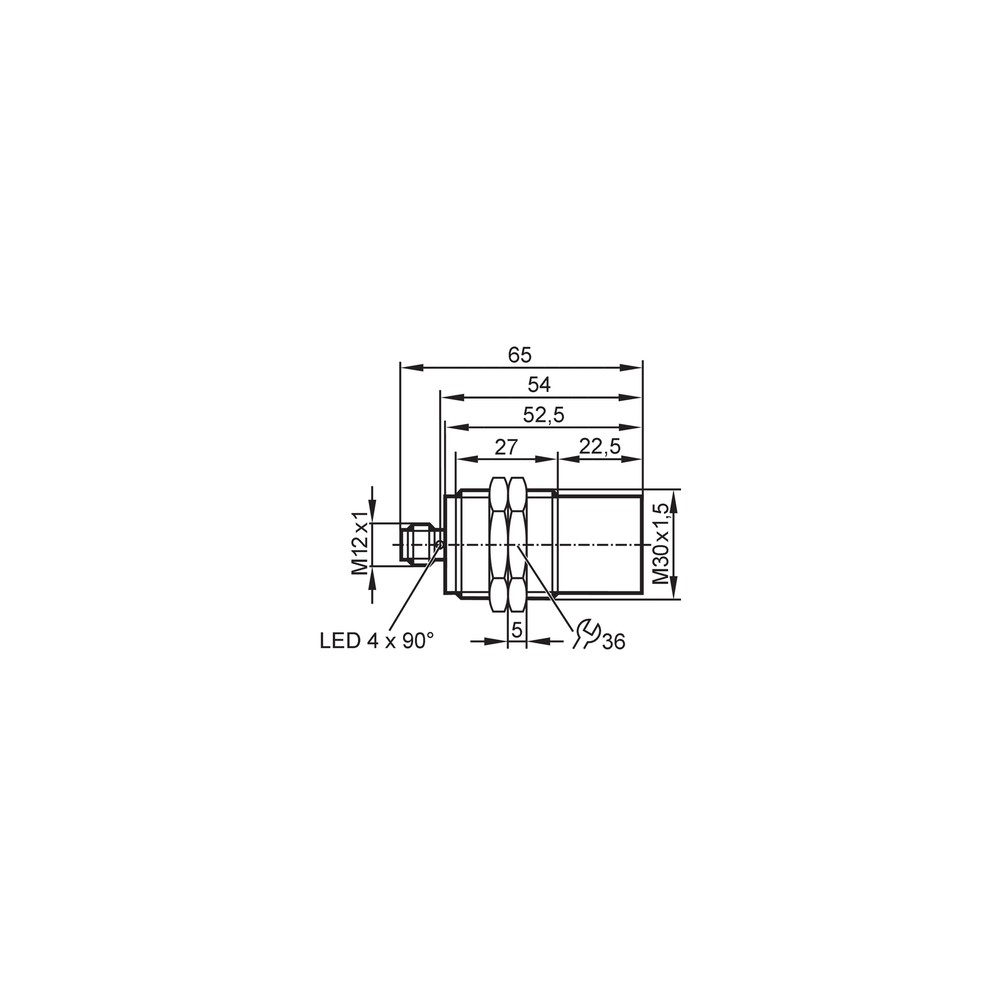

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende ou erro no CLP.	Curto-circuito na carga ou inversão de polaridade.	Medir a tensão nos terminais de saída e verificar o curto-circuito na carga.
Sensor não comuta na presença do alvo.	Objeto metálico fora do alcance nominal (25 mm).	Validar a distância entre a face do sensor e o alvo com um calibrador.
Intermitência no sinal de saída.	Infiltração de umidade no conector por vedação incorreta.	Inspecionar visualmente o conector M12 e o aperto do cabo.
Comutação falsa ou contínua.	Interferência de metais próximos na montagem não embutida.	Verificar se não há metal cercando a face do sensor conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - IIT232 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIT232 e qual sua função?

O IIT232 é um sensor indutivo de proximidade com face de detecção em aço inoxidável, projetado para detectar objetos metálicos sem contato físico.

O que acompanha o produto na embalagem?

Ele acompanha duas porcas de fixação em aço inoxidável 316L para instalação em furos M30.

Este sensor é compatível com entradas PNP?

Não, este modelo possui saída NPN (comutação para o negativo) e não pode ser utilizado em sistemas que exigem lógica PNP sem um conversor de sinal.

Posso usar este sensor em ambientes com risco de explosão?

Não deve ser utilizado em zonas de atmosfera explosiva (ATEX), pois esta certificação não é mencionada nas especificações deste modelo.

O sensor não responde à presença do objeto, o que pode ser?

O sintoma comum é a ausência de sinal de comutação no CLP. A causa provável é um curto-circuito na saída ou falha na alimentação de 24V.

Como verificar se o sensor está recebendo alimentação corretamente?

Verifique a integridade do cabo e a tensão nos pinos do conector M12 utilizando um multímetro, comparando com o diagrama de pinagem do datasheet.

Este sensor é melhor para ambientes higiênicos do que um sensor padrão?

Sim, ele é indicado para áreas higiênicas devido à construção em aço inoxidável 316L e grau de proteção IP69K, superior a sensores padrão de latão.

Por que escolher o IIT232 em vez de um sensor indutivo comum?

O IIT232 oferece maior resistência à pressão (100 bar) e material do corpo em aço inoxidável (316L), sendo superior em ambientes de lavagem rigorosa.

Quais os cuidados principais na instalação mecânica?

A montagem deve ser do tipo não embutida, mantendo a face ativa livre conforme as instruções de distância de montagem descritas no manual técnico.

Quem é o responsável pela fabricação e fornecimento deste item?

A IFM ELECTRONIC LTDA. é o fabricante e fornece este sensor, garantindo a procedência direta do equipamento.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e temperatura (Ref.: DIN 40050-9).

NPN

Tipo de saída de transistor que comuta a carga para o negativo (0V) quando ativado.

Aço 316L (1.4404)

Aço inoxidável de alta resistência à corrosão, amplamente utilizado em indústrias sanitárias.

Montagem não embutida

Requer uma zona livre ao redor da face ativa para evitar interferência de metais circundantes.

Histerese

Diferença entre o ponto de ativação e desativação do sensor (Ref.: 1...20% de Sr).
