Sensor Indutivo IFM IIT231 - Totalmente Metálico

Pré-visualizar: IIT231 IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Higiênicas e Limpeza M30, 25mm, PNP, M12

IIT231 IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Higiênicas e Limpeza M30, 25mm, PNP, M12

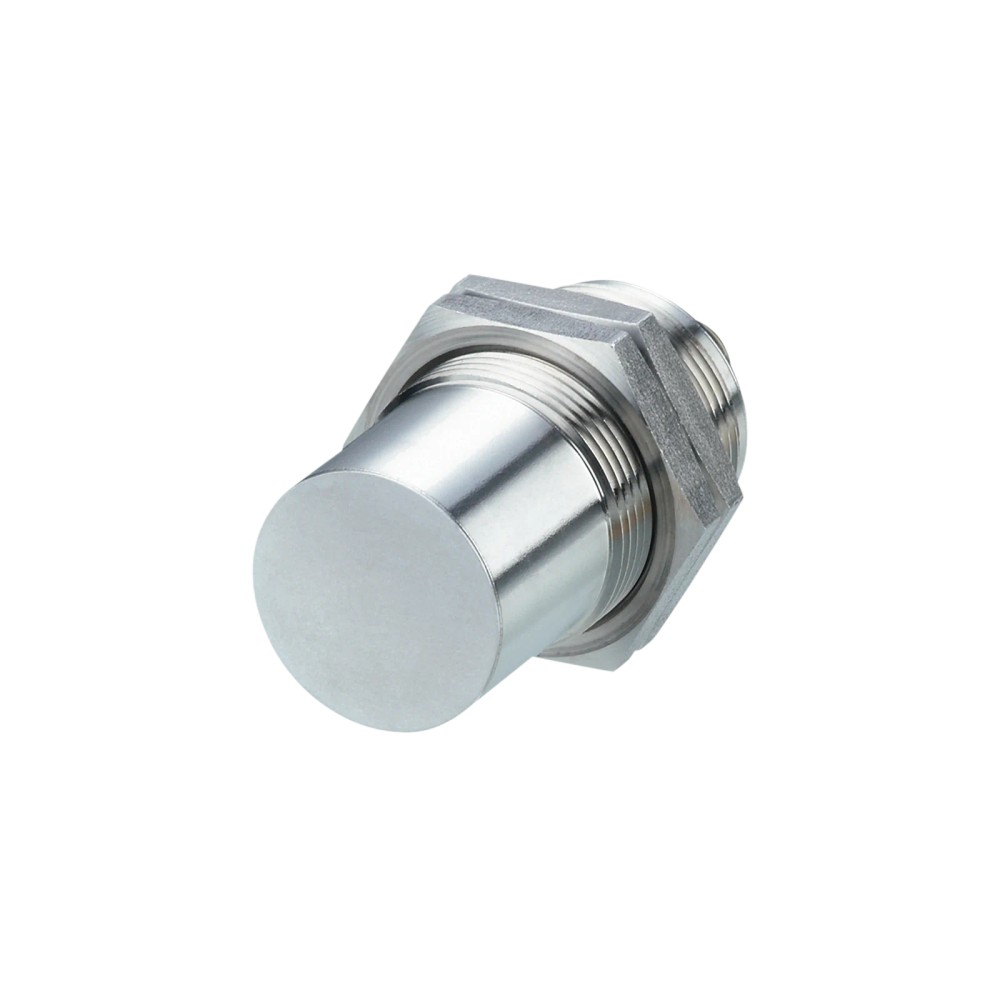

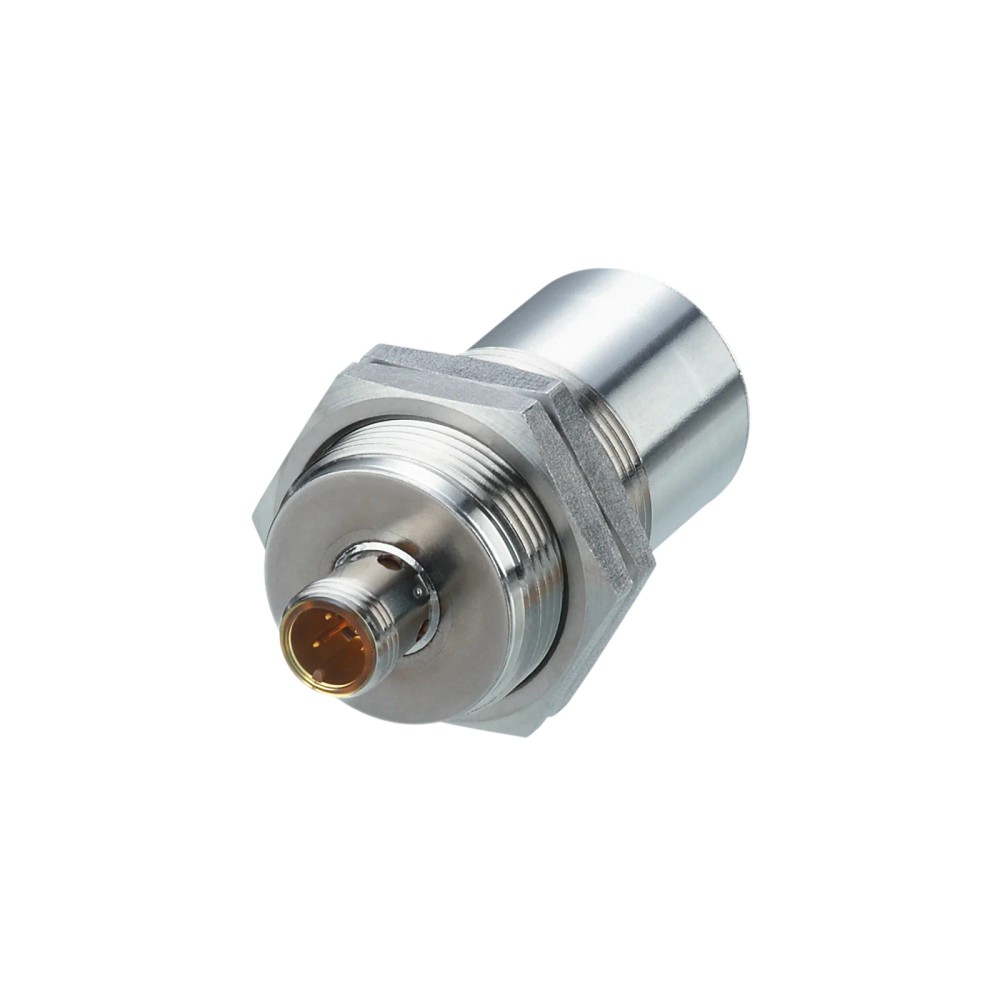

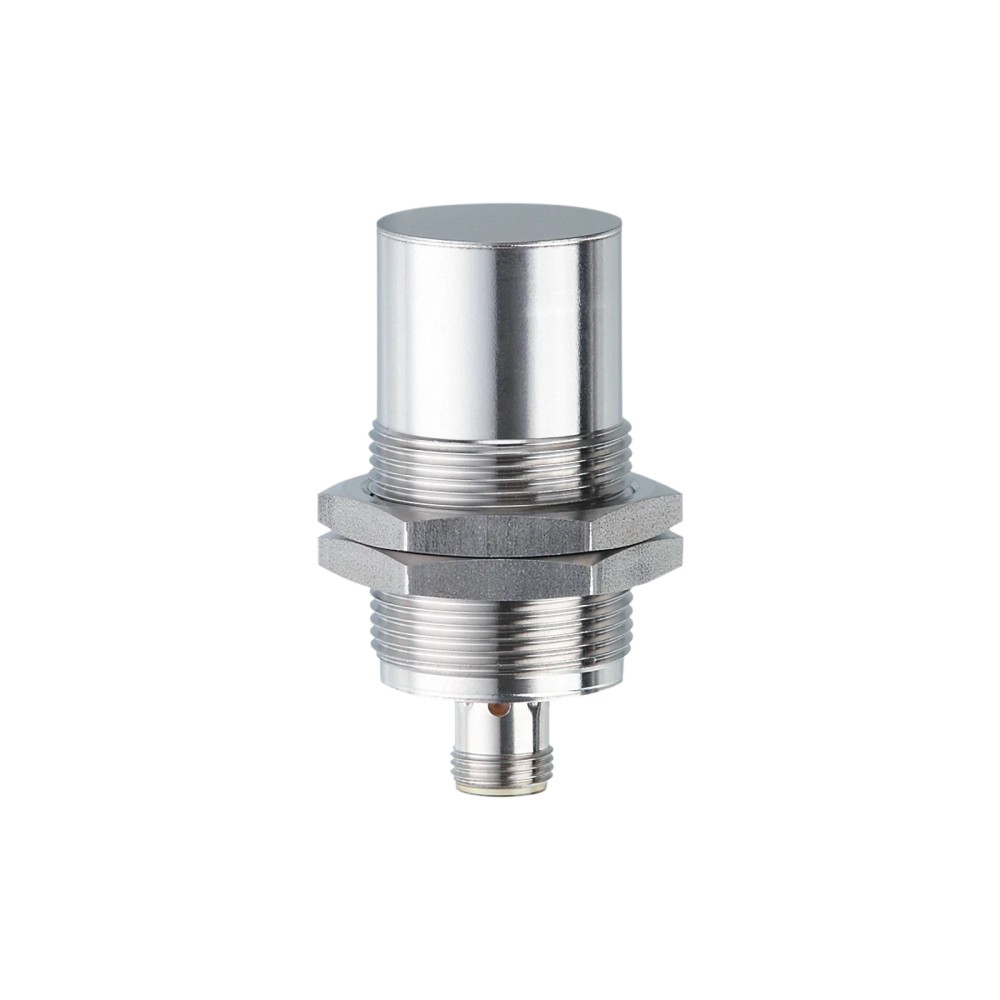

Imagem meramente ilustrativa

R$ 1.082,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT231
EAN: 4021179261524
NCM do produto: 85365090

Destaques do Produto Alcance 25 mm, não...mais

Fechar menu

Saiba mais sobre: "IIT231 IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Higiênicas e Limpeza M30, 25mm, PNP, M12"

Destaques do Produto

Alcance

25 mm, não embutido

Saída elétrica

PNP normalmente aberta, DC

Conexão

M12, codificação A, 3 contatos

Montagem mecânica

Rosca M30 x 1,5

Ambiente

0...100 °C; proteção IP65/IP67/IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIT231 IFM — Sensor Indutivo Totalmente Metálico para Áreas Higiênicas, M30, alcance de 25 mm, PNP, M12

O IIT231 é um sensor indutivo totalmente metálico para detecção de objetos metálicos em aplicações industriais. Foi projetado para áreas higiênicas e processos de limpeza periódicos. Possui alcance de detecção de 25 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Seu invólucro é de aço inoxidável 316L e a proteção informada inclui IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Alcance de detecção	25 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Rosca e comprimento	M30 x 1,5; L = 65 mm
Material do invólucro e face ativa	Aço inoxidável 316L
Proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e processos industriais, quando alcance de 25 mm, saída PNP normalmente aberta e montagem não embutida forem adequados.
Aplicações em áreas higiênicas ou com processos periódicos de limpeza, conforme aplicação declarada para o modelo.
Instalações que utilizem alimentação DC de 10...30 V e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir saída diferente de PNP normalmente aberta ou alimentação fora da faixa especificada de 10...30 V DC.
Não selecione quando a montagem exigir sensor embutido: este modelo é especificado como não embutido.
Não trate a proteção IP como evidência de compatibilidade com qualquer agente químico ou procedimento de limpeza; a ficha não especifica produtos químicos nem parâmetros de limpeza.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em áreas higiênicas e processos com limpeza periódica. A ficha também especifica proteção IP65, IP67, IP68 e IP69K; verifique no datasheet as condições associadas a cada classificação.
Possibilidade de uso: detecção de alvos metálicos em máquinas com distância de trabalho dentro da faixa especificada. A ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre; o alcance efetivo depende do material do alvo.
Limitação operacional: respeitar a faixa de temperatura ambiente de 0...100 °C, a tensão de 10...30 V DC e os limites elétricos da saída. A documentação fornecida não define compatibilidade com produtos químicos específicos nem protocolos de comunicação.

COMO ESCOLHER

Antes de comprar o IIT231 IFM — Sensor Indutivo Totalmente Metálico para Áreas Higiênicas, M30, alcance de 25 mm, PNP, M12, verifique estes pontos:

Escolha o IIT231 quando

A instalação requer detecção indutiva não embutida até 25 mm, saída PNP normalmente aberta, alimentação DC de 10...30 V e corpo roscado M30 x 1,5. A ficha também indica aplicação em áreas higiênicas e processos de limpeza periódicos.

Procure outra configuração quando

O circuito exigir saída não PNP ou normalmente fechada, a instalação requerer sensor embutido, a alimentação estiver fora de 10...30 V DC ou as dimensões/rosca M30 x 1,5 não forem compatíveis. Confirme também o tipo de entrada do controlador antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IIT231	Código do produto informado pelo fabricante e no anúncio.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção declaradas.
Aplicação declarada	Áreas higiênicas e processos de limpeza periódicos	Aplicação indicada na ficha; não especifica agentes químicos ou ciclos de limpeza.
Característica especial	Contatos banhados a ouro; alcance aumentado; invólucro todo em metal	Características informadas para o modelo.
Categoria de sobretensão/proteção	Classe III	Classe de proteção declarada na ficha.

Detecção e comutação
Princípio de detecção	Indutivo	Detecta objetos por princípio indutivo.
Alcance de detecção	25 mm	Valor nominal informado; montagem não embutida.
Distância real de comutação Sr	25 ± 10 % mm	Faixa indicada para a distância real de comutação.
Distância de trabalho	0...20,3 mm	Faixa de trabalho informada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 0,9; alumínio: 0,6; cobre: 0,5	Valores de correção declarados por material do alvo.
Montagem	Não embutido	Requisito de instalação; considerar o espaço livre ao redor do sensor conforme documentação do fabricante.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de operação especificada.
Consumo de corrente	< 25 mA	Valor máximo declarado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor declarado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua informado para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.

Saídas
Configuração de saída	PNP, normalmente aberto	Tipo lógico e elétrico da saída de comutação.
Número de fios	3	Quantidade de fios especificada.
Frequência de comutação DC	100 Hz	Frequência de comutação informada para DC.
Indicador de estado	LED amarelo, status de chaveamento, 4 x 90°	Indicação visual de estado em quatro posições angulares.

Precisão e desvios
Histerese	1...20 % de Sr	Faixa percentual relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Conexões
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Interface elétrica especificada; consultar o datasheet para a pinagem.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa operacional declarada.
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção informados; não especificam compatibilidade química.
Resistência à pressão	100 bar / 10 MPa na face ativa	Limite declarado para a face ativa.
Certificação UL	Ta 0...70 °C; enclosure Type 1; fontes Limited Voltage/Current; aprovação A012; arquivo E174191	Dados UL informados na ficha; a faixa Ta declarada é 0...70 °C.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 emissão classe B	Níveis e normas de EMC especificados na ficha.
Força de impacto	EN 60068-2-75 Ehc 1 J	Ensaio de impacto declarado.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Rosca mecânica do invólucro.
Dimensões	M30 x 1,5; L = 65 mm	Dimensões nominais indicadas.
Material do invólucro	Aço inoxidável 316L (1.4404)	Material informado para o invólucro.
Material da face ativa	Aço inoxidável 316L (1.4404)	Material informado para a face ativa.
Material das porcas de fixação	Aço inoxidável 316L (1.4404)	Material informado para as porcas.
Torque máximo de aperto	80 Nm	Limite de aperto declarado.
Peso	165,043 g	Peso informado no dataset do produto.

Dados de confiabilidade e fornecimento
MTTF	1262 anos	Valor declarado na ficha; não equivale a prazo de vida garantido.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
SKU e part number	IIT231	Identificação do produto.
GTIN	4021179261524	Código de identificação comercial informado.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Sensor de comutação discreta; a ficha não informa protocolo de comunicação industrial ou interface IO-Link.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados. Saída PNP normalmente aberta, 3 fios, alimentação de 10...30 V DC. Verifique a pinagem no datasheet do fabricante antes da ligação; o número de contatos, por si só, não define a compatibilidade com o circuito de entrada.

Processo Conexão mecânica roscada M30 x 1,5; montagem não embutida. Comprimento 65 mm. A conexão M12 é elétrica, não é a conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com saída PNP e alimentação DC de 10...30 V	✓	A ficha especifica saída PNP, normalmente aberta e tensão de operação de 10...30 V DC; confirmar os requisitos do circuito receptor.
Circuito que exige saída NPN ou normalmente fechada	✗	A configuração informada é PNP normalmente aberta.
Montagem que exige sensor embutido	✗	O modelo é especificado para montagem não embutida.
Instalação com rosca mecânica M30 x 1,5 e espaço compatível com comprimento de 65 mm	✓	Essas são as dimensões mecânicas informadas; confirme folgas e condições de montagem no desenho dimensional.
Aplicação que exige protocolo IO-Link ou outro protocolo digital	✗	A ficha fornecida não identifica protocolo de comunicação; não presuma suporte.
Aplicação com temperatura ambiente entre 0 e 100 °C	✓	A faixa de temperatura ambiente especificada é 0...100 °C.

INSTALAÇÃO

Como instalar o IIT231 IFM — Sensor Indutivo Totalmente Metálico para Áreas Higiênicas, M30, alcance de 25 mm, PNP, M12

Confirme que o modelo, a rosca M30 x 1,5, o comprimento de 65 mm e a montagem não embutida correspondem ao espaço disponível.
Verifique a distância entre o sensor e o alvo considerando a distância de trabalho indicada e o material do alvo.
Instale mecanicamente sem exceder o torque máximo de aperto de 80 Nm.
Confirme que a alimentação do circuito está entre 10...30 V DC e que a entrada receptora é compatível com saída PNP normalmente aberta.
Conecte o cabo ou conector M12 de codificação A conforme a pinagem apresentada no datasheet do fabricante; não determine os pinos apenas pela quantidade de contatos.
Após a instalação, energize o circuito e verifique a comutação pelo LED amarelo e pela entrada conectada, respeitando os limites da saída.

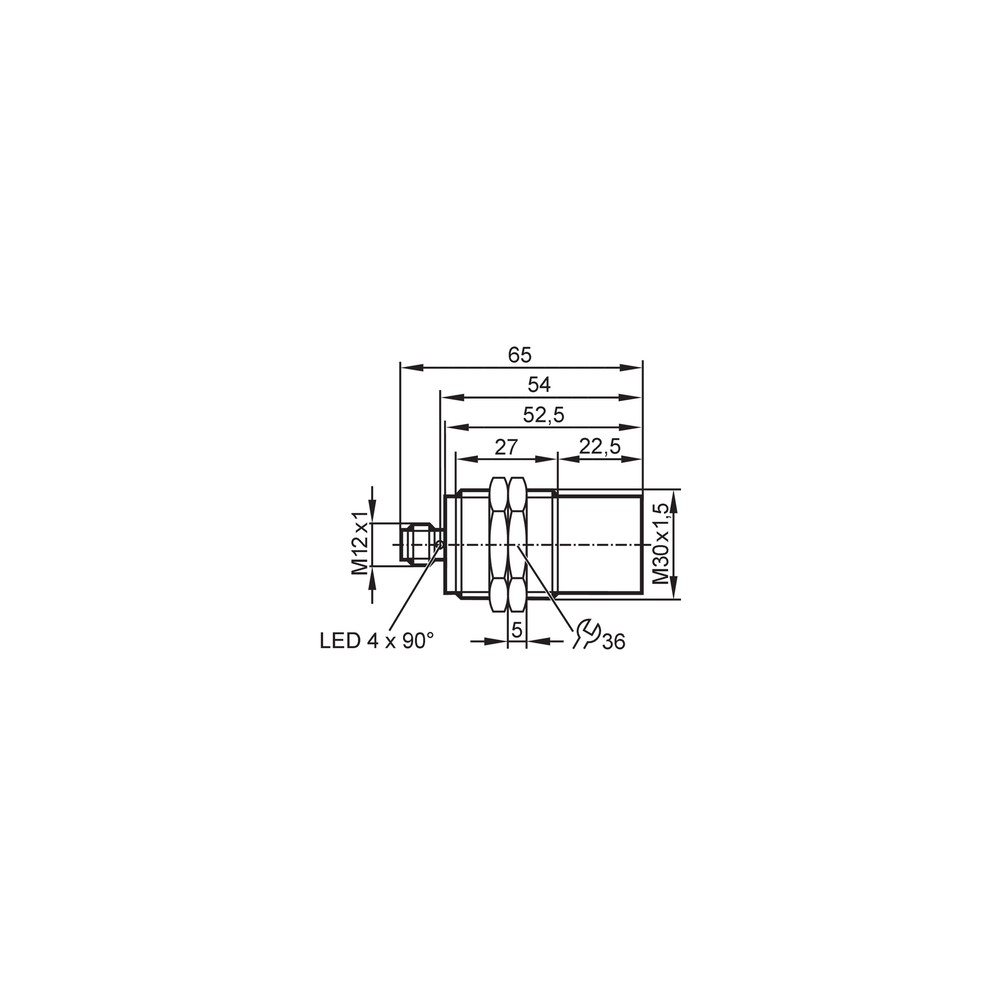

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ausente ou fora da faixa, ligação incorreta, alvo além da distância de trabalho ou circuito receptor incompatível com PNP normalmente aberto.	Meça a alimentação no sensor, confira a pinagem no datasheet e a entrada receptora; teste a detecção dentro da distância de trabalho especificada.
A entrada do controlador permanece ativa ou inativa de forma diferente do esperado.	Tipo de saída ou lógica da entrada incompatível; o IIT231 é PNP normalmente aberto.	Confira o tipo de entrada do controlador e monitore a saída durante aproximação e afastamento do alvo.
O alcance observado é menor que o esperado.	Material do alvo, distância de montagem ou condições de instalação afetam a detecção; a ficha apresenta fatores de correção conforme o material.	Identifique o material do alvo, compare o fator de correção aplicável e meça a distância entre alvo e face ativa.
A indicação visual funciona, mas o equipamento conectado não responde.	Problema no circuito de saída, ligação M12 ou entrada do dispositivo receptor; a corrente máxima constante da saída é 100 mA.	Confira a pinagem e a continuidade do circuito, verifique a compatibilidade elétrica do receptor e confirme que a carga está dentro do limite especificado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IIT231 em português (Datasheet) Desenho dimensional IIT231 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIT231 e para que tipo de aplicação ele foi especificado?

É um sensor indutivo totalmente metálico, indicado na ficha para áreas higiênicas e processos de limpeza periódicos. A saída é PNP normalmente aberta.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outros acessórios listados.

Esse sensor serve para uma entrada NPN ou normalmente fechada?

Não conforme a configuração informada: o IIT231 tem saída PNP normalmente aberta. Confirme o tipo de saída exigido pelo circuito antes da compra.

Posso instalar o IIT231 embutido ou usar alimentação AC?

A ficha especifica montagem não embutida e alimentação de 10...30 V DC. Não o selecione para montagem embutida ou alimentação AC.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação, a pinagem e a distância entre a face ativa e o alvo. Considere também o material do alvo e os fatores de correção informados na ficha.

O LED acende, mas a entrada do controlador não muda; qual pode ser a causa?

Verifique se a entrada é compatível com sinal PNP normalmente aberto e confira a ligação M12 conforme o datasheet. Avalie também se o circuito conectado respeita o limite de corrente da saída.

Devo comprar o sensor com cabo ou conector separado?

A ficha informa conexão elétrica M12, mas não lista cabo como item incluído. Confirme o acessório necessário para a instalação e a pinagem no datasheet.

Como escolher entre o IIT231 e outro sensor indutivo?

Compare tipo de saída, alimentação, distância de detecção, montagem e dimensões mecânicas com os requisitos da máquina. O IIT231 é PNP normalmente aberto, não embutido, com alcance informado de 25 mm e rosca M30 x 1,5.

Que cuidados devo ter na instalação mecânica?

Respeite a montagem não embutida e não exceda o torque máximo de aperto de 80 Nm. Consulte o desenho dimensional para confirmar o espaço e a instalação.

Qual é a procedência e quem emite a nota fiscal?

As informações comerciais do anúncio indicam venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, a ficha especifica detecção de alvos metálicos. (Ref.: Tipo de sensor)

PNP normalmente aberto

Configuração de saída que comuta como PNP e apresenta função normalmente aberta. (Ref.: Configuração de saída)

Montagem não embutida

Forma de instalação indicada para o sensor; deve ser considerada no projeto mecânico. (Ref.: Montagem)

Sr — distância real de comutação

Parâmetro de distância real de comutação informado com tolerância pelo fabricante. (Ref.: Distância real de comutação Sr)

IP69K

Grau de proteção indicado na ficha para o invólucro; não define, por si só, compatibilidade com agentes químicos. (Ref.: Grau de proteção)
