Sensor Indutivo IFM IIT230 - Totalmente Metálico

Pré-visualizar: IIT230 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M30 10mm NPN M12

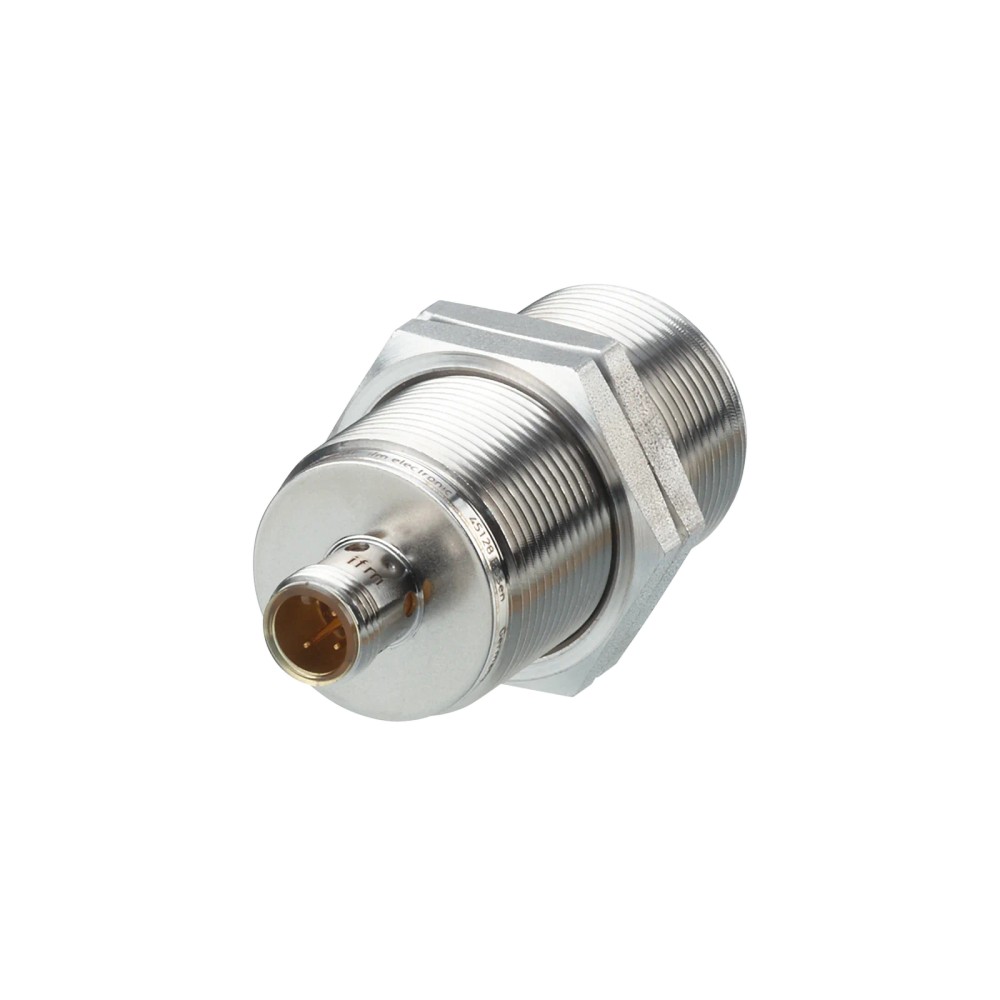

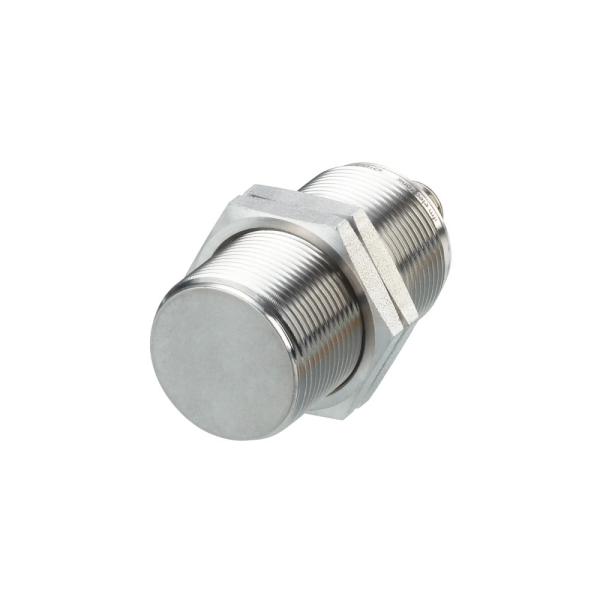

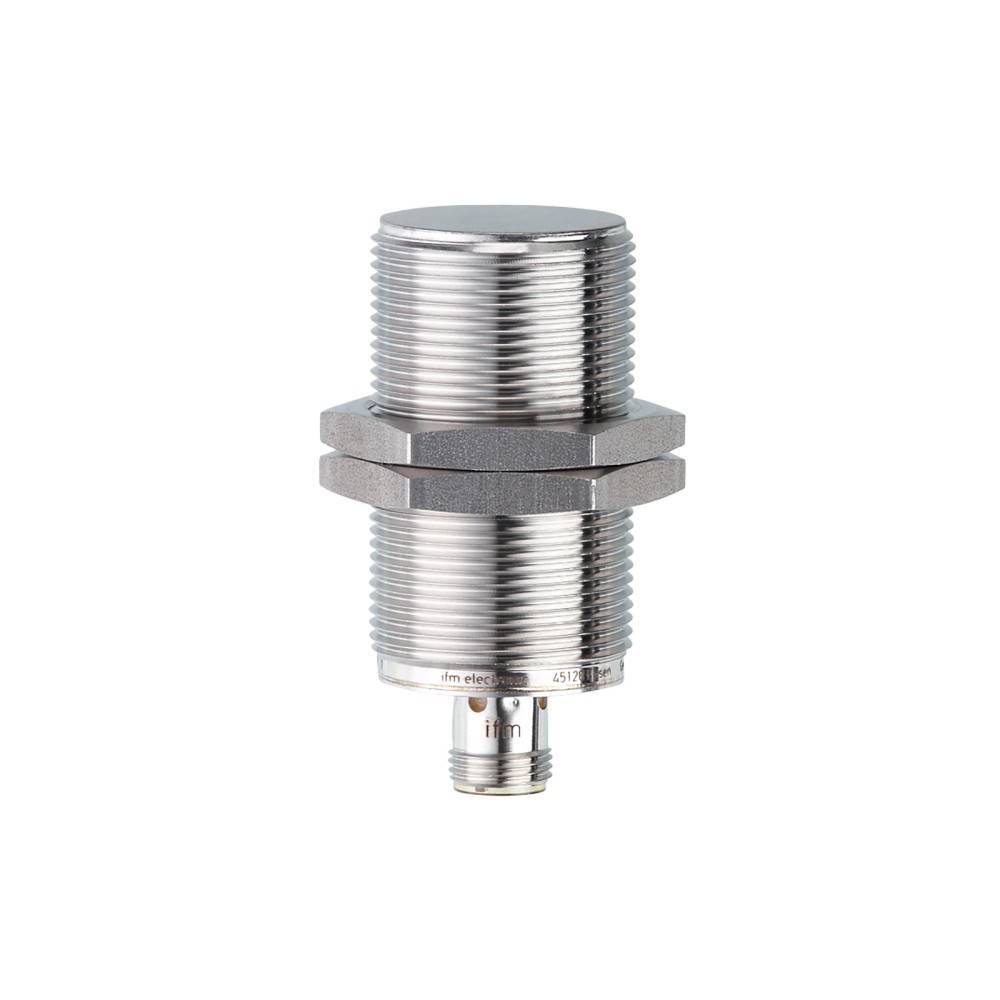

IIT230 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M30 10mm NPN M12

Imagem meramente ilustrativa

R$ 959,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT230
EAN: 4021179254731
NCM do produto: 85365090

Destaques do Produto Alcance de Detecção...mais

Fechar menu

Saiba mais sobre: "IIT230 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M30 10mm NPN M12"

Destaques do Produto

Alcance de Detecção

10 mm

Tipo de Saída

NPN (Normalmente Aberto)

Conexão

M12

Grau de Proteção

IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIT230 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M30 10mm NPN M12

O sensor indutivo IIT230 da IFM é um componente de alta durabilidade com corpo em aço inoxidável 316L, projetado para detectar objetos metálicos em ambientes higiênicos severos. Opera em 10-30 V DC com saída NPN normalmente aberta, oferecendo alcance de 10 mm em montagem embutida. Sua construção robusta resiste a pressões de até 100 bar e possui grau de proteção IP69K para lavagens de alta pressão.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM Electronic
SKU	IIT230
Tecnologia	Indutivo (Totalmente Metálico)
Alcance	10 mm
Saída	NPN / NA
Material	Aço Inoxidável 1.4404
Temperatura	0...100 °C
Proteção	IP68, IP69K
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas higiênicas (indústria alimentícia/farmacêutica) com ciclos de limpeza periódicos.
Processos industriais que exijam alta resistência mecânica (invólucro metálico).
Aplicações com alta exposição a lubrificantes, óleos ou agentes de limpeza químicos.
Montagem embutida em estruturas metálicas.

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de 0 °C ou acima de 100 °C.
Pressão na face ativa superior a 100 bar (10 MPa).
Detecção de alvos não condutores (madeira, plástico, vidro).
Instalação em locais onde o torque de fixação exceda 80 Nm.

APLICAÇÕES E USO

Indústria alimentícia: Detecção de componentes em máquinas de envase e esteiras expostas a agentes de limpeza.
Processos de fabricação farmacêutica: Monitoramento de posicionamento onde a higiene é rigorosa.
Ambientes úmidos e agressivos: Onde há exposição frequente a fluidos de lavagem e alta pressão.
Aplicações mecânicas: Onde a face ativa pode sofrer impactos moderados.

COMO ESCOLHER

Antes de comprar o IIT230 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M30 10mm NPN M12, verifique estes pontos:

Quando escolher o IIT230

Escolha este modelo quando sua aplicação exigir alta durabilidade em ambientes higiênicos com lavagens frequentes (alta pressão) e necessidade de um sensor em aço inoxidável para evitar contaminação ou corrosão.

Quando buscar outra opção

Busque alternativas se o seu sistema exigir saída PNP (o IIT230 é NPN), se precisar de um alcance de detecção superior a 10 mm, ou se o ambiente de instalação operar fora da faixa de 0 a 100 °C.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Sensor indutivo totalmente metálico	Classificação funcional
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Ambiente de operação ideal

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação
Consumo de corrente	< 20 mA	Limite de consumo sem carga
Classe de proteção	III	Isolação elétrica

Saídas
Configuração de saída	Normalmente aberto, NPN	Lógica de comutação
Frequência de comutação	50 Hz	Velocidade máxima de operação
Proteção contra curto-circuito	Sim	Recurso de segurança

Faixa de medição
Alcance de detecção	10 mm	Distância nominal de detecção
Tipo de montagem	Embutido	Método de instalação recomendado
Histerese	1...20 % de Sr	Variação de ponto de comutação

Dados mecânicos
Material do invólucro	1.4404 (aço inoxidável 316L)	Composição do material
Grau de proteção	IP 68, IP 69K	Resistência ambiental
Dimensões	M30 x 1,5 / L = 65 mm	Tamanho físico
Resistência à pressão	100 bar	Resistência mecânica na face ativa

COMPATIBILIDADE

Comunicação

• I/O Digital (NPN)

Conexões

Elétrica Conector M12, codificação A, 3 pinos

Processo M30 x 1,5 (Rosqueável)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (High Pressure Wash)	✓	Classificação IP69K e invólucro em aço inox 316L garantem total resistência.
CLP com entrada PNP	✗	O sensor possui saída NPN, que não é compatível diretamente com entradas PNP.
Alvo metálico (aço/ferro)	✓	O princípio indutivo é otimizado para detecção de metais.

INSTALAÇÃO

Como instalar o IIT230 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M30 10mm NPN M12

Verifique se a tensão de alimentação é 10-30 V DC, conforme especificado.
Prepare o local de montagem, garantindo uma rosca compatível com M30 x 1,5.
Rosqueie o sensor manualmente e fixe-o usando as duas porcas incluídas, respeitando o torque máximo de 80 Nm.
Alinhe a face ativa para que fique perpendicular ao objeto que será detectado.
Conecte o cabo M12 de 3 fios seguindo o esquema de ligação do manual (pinout padrão).
Após a instalação, teste a detecção observando o LED de status (4 x 90° amarelo) durante o acionamento pelo alvo.

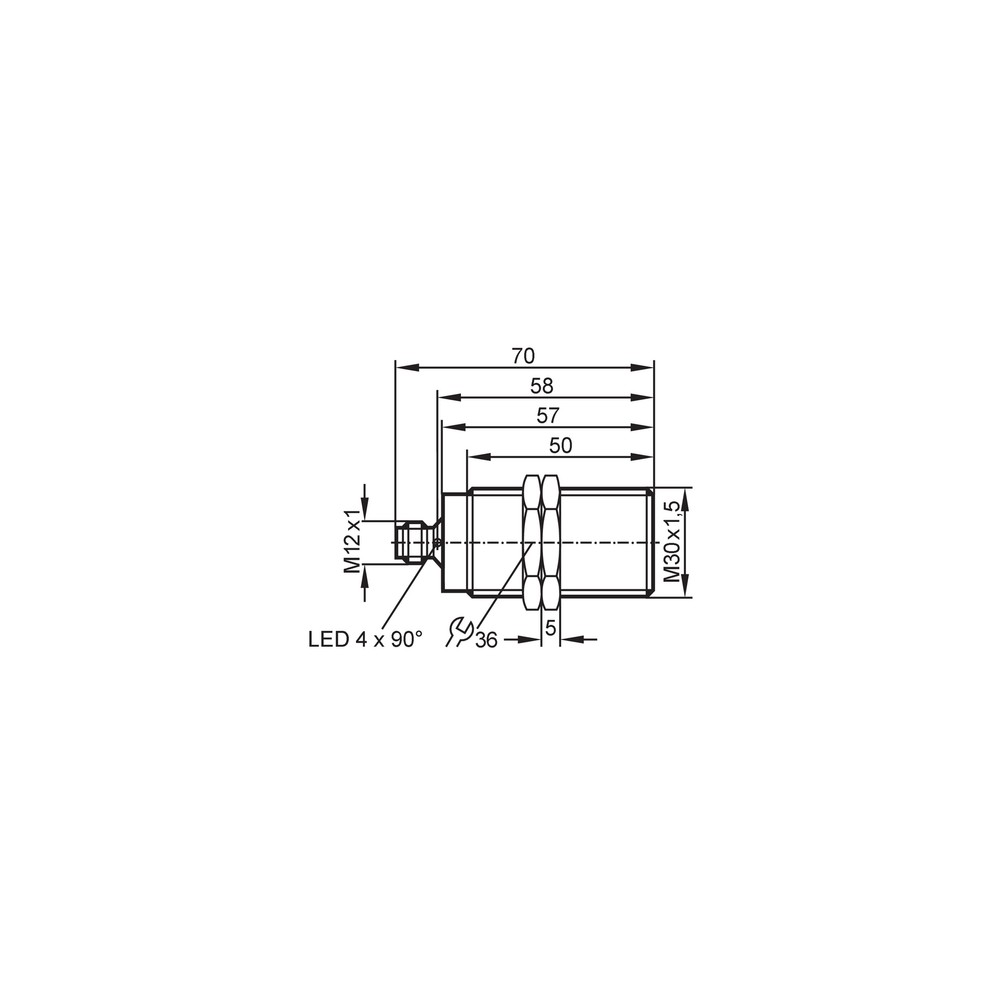

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED de status pisca ou não acende, falhando na detecção.	Curto-circuito na carga ou sobrecarga na saída de sinal.	Meça a corrente de saída e verifique se há curto-circuito na fiação externa.
O sensor não detecta o objeto metálico em movimento.	Distância do alvo superior ao limite de 10mm (alcance nominal).	Verifique a folga entre a face ativa e o objeto, garantindo que esteja dentro da margem de 10 mm.
Sinal intermitente ou falta de alimentação no sensor.	Conexão elétrica frouxa ou cabo M12 oxidado.	Inspecione visualmente o conector M12 e verifique a integridade dos fios.
O sinal de saída não comuta no controlador (CLP).	Incompatibilidade de polaridade na carga (NPN).	Confirme se o controlador está configurado para receber sinal NPN (comutação negativa).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Sensor IIT230 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIT230 da IFM e qual sua função?

O IIT230 é um sensor indutivo de proximidade totalmente metálico (invólucro em aço inoxidável 316L), projetado para detecção sem contato de objetos metálicos em ambientes industriais, especialmente áreas higiênicas.

O que acompanha o sensor indutivo IIT230 na embalagem?

O sensor acompanha 2 porcas de fixação para montagem mecânica no painel ou suporte.

O sensor IIT230 funciona para detectar plásticos ou outros materiais não metálicos?

Este sensor não é adequado para ambientes onde o alvo de detecção não seja metálico, pois seu princípio de funcionamento depende da indução de correntes parasitas em objetos condutores.

Existem limitações de aplicação para o uso do IIT230?

Não deve ser utilizado em aplicações que excedam a pressão de 100 bar na face ativa ou em temperaturas operacionais fora da faixa de 0 a 100 °C.

Por que o meu sensor IIT230 não está ativando a saída conforme o esperado?

A falha de comutação constante (LED não acende) pode indicar curto-circuito ou sobrecarga na saída; verifique a fiação e o consumo da carga para garantir que esteja dentro do limite de 100 mA.

Quais os sintomas comuns de desalinhamento ou falha no sensor IIT230?

A ausência de sinal pode ser causada por desalinhamento do alvo ou distância de detecção excedida (superior a 10 mm); verifique a folga mecânica e a integridade do cabo M12.

Por que escolher o IIT230 em vez de sensores indutivos padrão?

O IIT230 oferece uma construção robusta com face ativa em aço inoxidável 316L e classificação IP69K, sendo superior a sensores de plástico padrão em ambientes com lavagem de alta pressão.

Como decidir entre o IIT230 e outros sensores de proximidade similares?

A escolha entre este modelo e outros depende principalmente do alcance de detecção (10mm), do tipo de saída (NPN NA) e da necessidade de invólucro totalmente metálico para resistência a impactos e higienização.

Quais os cuidados necessários na instalação mecânica do sensor?

A instalação deve seguir o torque máximo de aperto de 80 Nm para evitar danos à rosca; assegure que o sensor esteja nivelado com a superfície de montagem para garantir o alcance de 10 mm.

Qual a procedência e suporte para este sensor?

Este produto é fabricado pela IFM Electronic e comercializado através da Melhor Indústria, garantindo o suporte técnico e a origem do componente.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura. (Ref.: IP 68/69K)

NPN

Tipo de configuração de saída de transistor onde a carga é conectada entre a saída e o positivo (comutação negativa). (Ref.: Configuração de saída)

Face Ativa

Parte frontal do sensor onde o campo eletromagnético é emitido para detecção. (Ref.: 1.4404 aço inoxidável)

Histerese

Diferença entre a distância de comutação de ativação e desativação do sensor, medida em percentual de Sr. (Ref.: 1...20 % de Sr)

MTTF

Tempo Médio Até a Falha, uma medida de confiabilidade técnica do componente. (Ref.: 1177 anos)
