Sensor Indutivo ifm IIT228 M30 10mm

Pré-visualizar: IIT228 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 10mm PNP

IIT228 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 10mm PNP

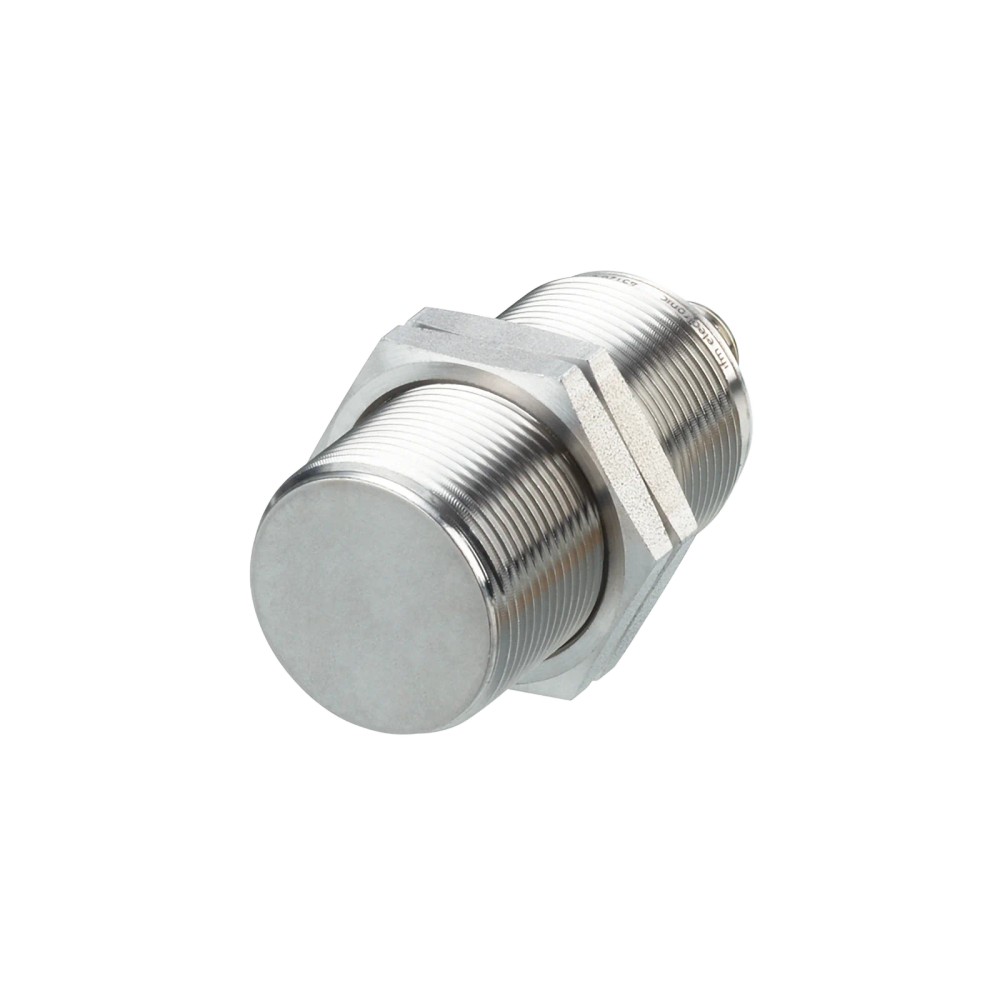

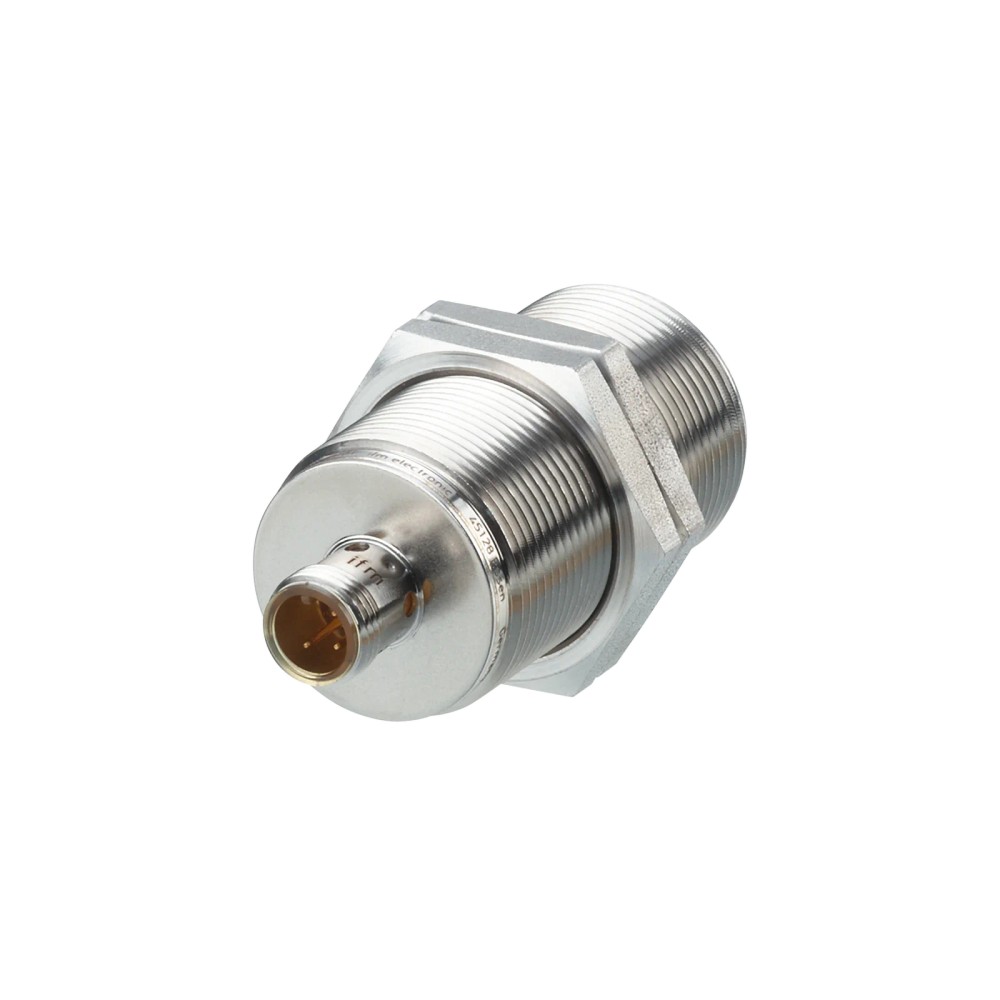

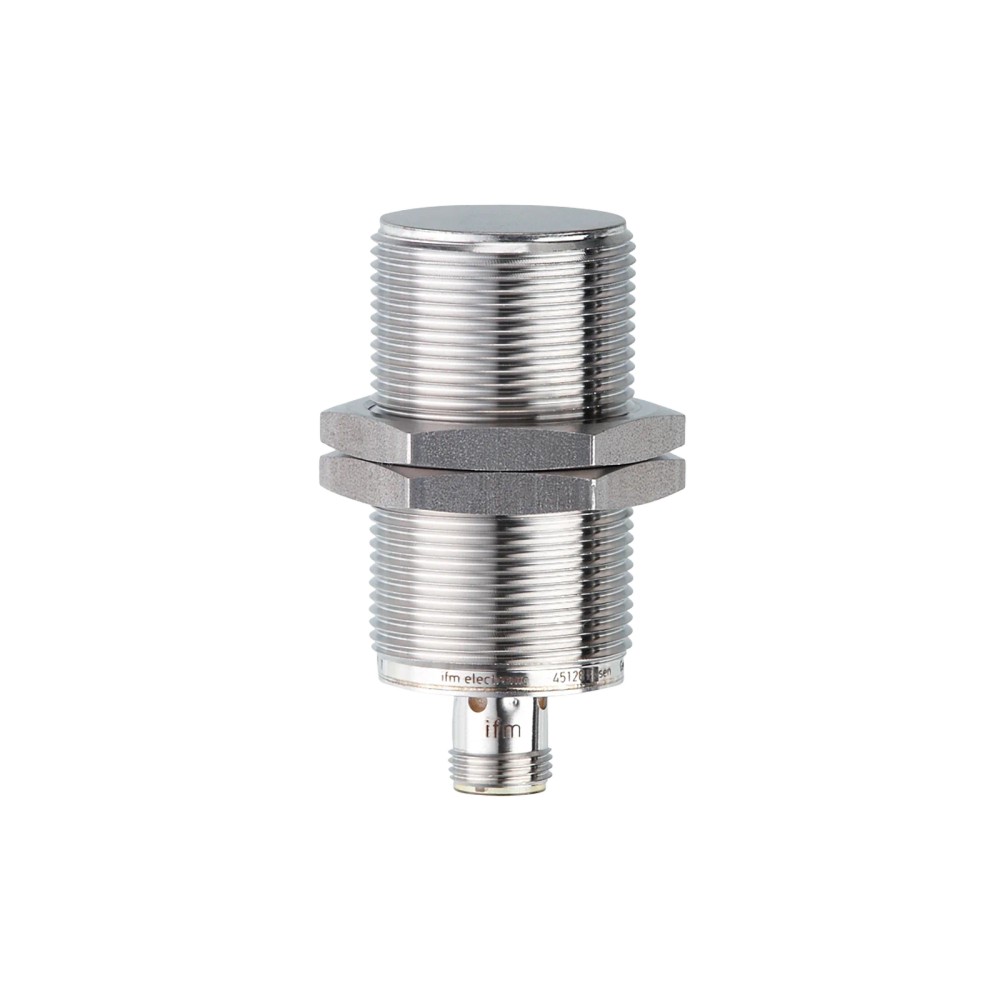

Imagem meramente ilustrativa

R$ 959,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT228
EAN: 4021179235266
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva,...mais

Fechar menu

Saiba mais sobre: "IIT228 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 10mm PNP"

Destaques do Produto

Tecnologia

Indutiva, para detecção de objetos metálicos

Distância nominal

10 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Instalação mecânica

Rosca M30 x 1,5; montagem embutida

Conexão

M12, codificação A, 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo totalmente metálico ifm IIT228, M30 x 1,5, alcance de detecção de 10 mm, PNP normalmente aberto

O ifm IIT228 é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Tem montagem embutida, alcance nominal de 10 mm e saída PNP normalmente aberta. Opera com alimentação de 10 a 30 V DC e possui proteção IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Alcance nominal	10 mm
Montagem	Embutido
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Rosca e comprimento	M30 x 1,5; L = 65 mm
Frequência de comutação	50 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalações com espaço para rosca M30 x 1,5 e montagem embutida.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme aplicação indicada pelo fabricante.
Circuitos de controle com alimentação de 10...30 V DC e entrada compatível com saída PNP normalmente aberta.

⚠ Considere outro se precisa de:

Não selecione para detectar materiais não metálicos por princípio indutivo; a ficha caracteriza o produto como sensor indutivo para detecção de metais.
Não use se a entrada do controlador exigir saída NPN ou contato normalmente fechado, sem verificar a compatibilidade do circuito.
Não use fora da faixa de temperatura ambiente informada de 0...100 °C.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas higiênicas e em processos com limpeza periódica; considerar a proteção IP68/IP69K e os limites ambientais informados, sem presumir compatibilidade com qualquer agente ou método de limpeza específico.
Possibilidade de aplicação: detecção de presença ou posição de alvos metálicos em máquinas e equipamentos, desde que o circuito aceite saída PNP normalmente aberta e a montagem permita M30 x 1,5 embutida. Validar distância real para o material do alvo considerando os fatores de correção informados.
Não há na ficha composição de fluidos de limpeza, perfil de pressão de lavagem ou distância garantida para cada metal; valide essas condições no datasheet e na aplicação real.

COMO ESCOLHER

Antes de comprar o Sensor indutivo totalmente metálico ifm IIT228, M30 x 1,5, alcance de detecção de 10 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IIT228 quando

A aplicação exigir detecção indutiva de metal, distância nominal de 10 mm, montagem embutida em rosca M30 x 1,5 e interface PNP normalmente aberta alimentada entre 10 e 30 V DC.

Avalie outra configuração quando

O controlador exigir saída NPN ou normalmente fechada, a montagem não aceitar M30 x 1,5, ou a aplicação precisar de alcance, conexão ou condição ambiental diferentes dos valores informados. Confirme os requisitos no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo totalmente metálico	Designação informada na ficha do produto.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação declarada pelo fabricante.
Característica construtiva	Invólucro todo em metal; contatos banhados a ouro	Características especiais informadas para o produto.
SKU / part number	IIT228	Código de identificação do produto.
GTIN	4021179235266	Identificador comercial informado no anúncio.
Marca	ifm	Fabricante/marca informada.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção informada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de imunidade informados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de imunidade informado.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de imunidade informado.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de imunidade informado.
Emissão EMC	EN 55011, classe B	Classe de emissão indicada na ficha.

Saída e chaveamento
Função de saída	PNP, normalmente aberta	Tipo e função elétrica declarados.
Frequência de comutação DC	50 Hz	Frequência de chaveamento especificada para DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo declarado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal informado.
Distância de trabalho	0...8,1 mm	Faixa de trabalho indicada na ficha.
Histerese	1...20 % de Sr	Faixa especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,8; alumínio: 0,6; cobre: 0,2	Fatores informados por material; considerar ao avaliar a distância de detecção.

Condições ambientais e resistência
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente com certificação UL Ta	-25...70 °C	Faixa indicada especificamente para a certificação UL Ta.
Grau de proteção	IP68; IP69K	Graus declarados; observar condições e definições do fabricante.
Resistência à pressão	100 bar (10 MPa), na face ativa	Limite informado para a face ativa.
Força de impacto	1 J	Valor declarado na ficha.
MTTF	1114 anos	Valor informado pelo fabricante; não representa garantia de vida útil em toda aplicação.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão da rosca de instalação.
Dimensões	M30 x 1,5 / L = 65 mm	Dimensões gerais indicadas.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Materiais do invólucro, face ativa e porcas	Aço inoxidável 1.4404 (316L)	Materiais informados para os componentes indicados.
Material da janela de LEDs	PEI	Material declarado para a janela.
Torque máximo de aperto	80 Nm	Limite máximo de aperto especificado.
Peso	137,5 g	Massa informada no dataset do produto.

Conexão e indicação
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Conector e contatos informados na ficha.
Configuração de fios	3 fios	Configuração declarada.
Indicador de status	LED amarelo, status de chaveamento, 4 x 90°	Indicação visual informada.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme ficha.

Dados regulatórios e comerciais
Número do arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A012	Identificação de aprovação informada.
Fontes de alimentação UL	Limited Voltage/Current	Designação declarada para a certificação.
NCM	8536.50.90	Código fiscal informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de uma saída de chaveamento PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 3 contatos dourados; configuração de 3 fios. Alimentação de 10...30 V DC. Saída PNP normalmente aberta, corrente constante máxima da saída de comutação DC de 100 mA e queda de tensão máxima de 2,5 V. Verifique a pinagem no datasheet antes de ligar; a ficha fornecida não detalha a atribuição dos pinos.

Processo Conexão mecânica roscada M30 x 1,5, comprimento de 65 mm, montagem embutida. O produto não possui conexão de processo para fluido informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta e carga dentro do limite informado	✓	A ficha especifica alimentação de 10...30 V DC, saída PNP normalmente aberta e corrente constante máxima de 100 mA.
Entrada que exige sinal NPN ou normalmente fechado	✗	A função de saída especificada é PNP normalmente aberta; esses requisitos são diferentes.
Instalação com alojamento roscado M30 x 1,5 e montagem embutida	✓	A rosca e o tipo de montagem correspondem aos dados mecânicos do sensor.
Detecção de objeto não metálico como alvo direto	✗	O produto é um sensor indutivo; a ficha não especifica detecção de materiais não metálicos.
Ambiente dentro da faixa de 0...100 °C e exposição que requer os graus IP informados	✓	A ficha declara temperatura ambiente de 0...100 °C e proteção IP68 e IP69K; a adequação também depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo totalmente metálico ifm IIT228, M30 x 1,5, alcance de detecção de 10 mm, PNP normalmente aberto

Confirme que o alojamento aceita rosca M30 x 1,5 e montagem embutida, considerando o comprimento de 65 mm.
Verifique no datasheet a distância de trabalho necessária e o material do alvo; consulte os fatores de correção informados para cada metal.
Monte o sensor sem exceder o torque máximo especificado de 80 Nm.
Conecte o acoplamento M12 codificação A de 3 contatos a um circuito compatível com alimentação de 10...30 V DC e saída PNP normalmente aberta; confira a pinagem no datasheet.
Confira que a carga da saída respeita a corrente constante máxima de 100 mA e a queda de tensão máxima de 2,5 V.
Energize o circuito e confirme a detecção pelo status de chaveamento indicado pelo LED amarelo; avalie o funcionamento nas condições reais de operação.

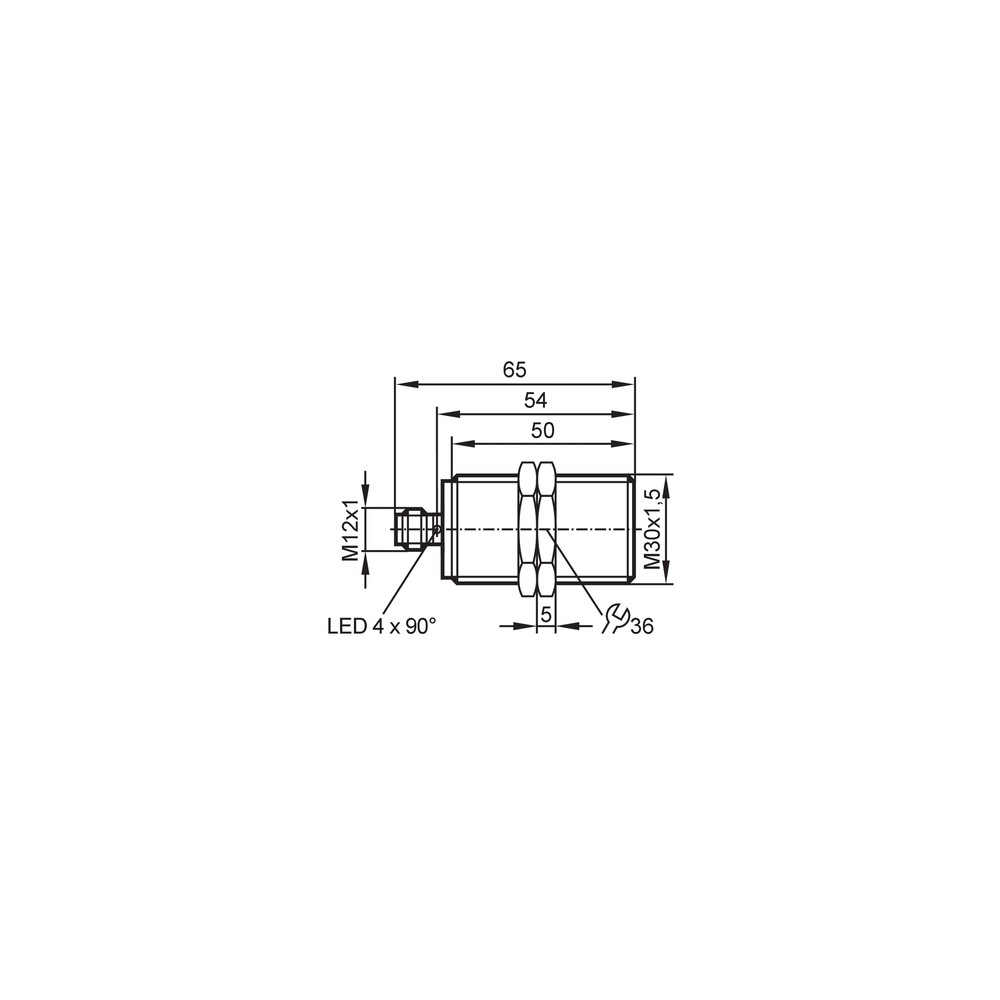

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a saída do sensor.	Alimentação ausente ou fora da faixa, incompatibilidade entre a saída PNP normalmente aberta e a entrada, ou ligação incorreta no conector.	Meça a alimentação nos terminais conforme a pinagem oficial e confirme que a entrada de controle aceita PNP; consulte o datasheet para atribuição dos pinos.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior a 1 ou distância de trabalho acima da faixa indicada.	Meça a distância entre a face ativa e o alvo e compare com a distância de trabalho de 0...8,1 mm; confira o fator de correção correspondente ao material.
A saída não comuta quando o sensor detecta o alvo.	Carga acima do limite de corrente, curto-circuito ou proteção elétrica atuando.	Verifique a corrente da carga, que não deve exceder 100 mA, inspecione o cabeamento e confira se há curto-circuito.
O estado do sensor parece intermitente ou não corresponde à posição do alvo.	Posicionamento ou montagem fora das condições de detecção, ou conexão elétrica instável.	Confira fixação, distância e alinhamento do alvo em relação à face ativa; inspecione o conector M12 e observe o LED de status durante a comutação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IIT228, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIT228 e para que serve?

É um sensor indutivo totalmente metálico da ifm para detectar objetos metálicos sem contato. O fabricante indica uso em áreas higiênicas e processos de limpeza periódicos.

Que sinal e alimentação preciso ter no controlador?

O sensor tem saída PNP normalmente aberta e alimentação de 10...30 V DC. Confirme que a entrada do controlador aceita PNP e que a carga respeita o limite especificado.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. O cabo ou acoplamento M12 não consta como incluído nas informações fornecidas.

Ele detecta plástico, madeira ou outros materiais não metálicos?

A ficha especifica um sensor indutivo, não um sensor para detecção de materiais não metálicos. Para esses alvos, verifique uma tecnologia adequada à aplicação.

Posso substituir um sensor NPN ou normalmente fechado por este?

Não sem validar o circuito: o IIT228 é PNP normalmente aberto. Uma instalação que exija NPN ou normalmente fechado tem requisito elétrico diferente.

O sensor não comuta: o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a compatibilidade da entrada com PNP e a ligação conforme a pinagem do datasheet. Depois confira a distância do alvo e o estado do LED.

A distância de detecção está menor do que eu esperava; o sensor está com defeito?

Não necessariamente: o fator de correção depende do material, e a distância de trabalho especificada é de 0...8,1 mm. Meça a distância e confira o material do alvo antes de concluir que há falha.

Devo comprar um kit ou apenas o sensor?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há indicação de kit ou de cabo incluído; confirme separadamente a necessidade de conexão M12.

Como escolher entre o IIT228 e outro sensor indutivo?

Compare o tipo de saída, a distância necessária, a alimentação e a montagem. O IIT228 é PNP normalmente aberto, tem alcance nominal de 10 mm e montagem embutida M30 x 1,5; escolha outra configuração se esses requisitos não atenderem ao circuito ou à instalação.

Que cuidado devo tomar na instalação mecânica?

Respeite a rosca M30 x 1,5 e não exceda o torque máximo de 80 Nm. Consulte o desenho dimensional e o datasheet para detalhes de montagem e conexão.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha especifica detecção de metais. (Ref.: tipo de produto: sensor indutivo totalmente metálico)

Montagem embutida

Configuração de instalação declarada para o sensor; requer alojamento compatível com suas dimensões. (Ref.: tipo de montagem: embutido)

PNP normalmente aberto

Tipo e função da saída de chaveamento especificados para o IIT228. (Ref.: função de saída)

Referência usada na ficha para expressar a histerese percentual do sensor. (Ref.: histerese: 1...20 % de Sr)

IP69K

Grau de proteção declarado para o invólucro; as condições específicas de ensaio e aplicação devem ser consultadas na documentação do fabricante. (Ref.: grau de proteção: IP68; IP69K)
