Sensor Indutivo IFM IIT219 M30 - Áreas Higiênicas

Pré-visualizar: IIT219 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP NC

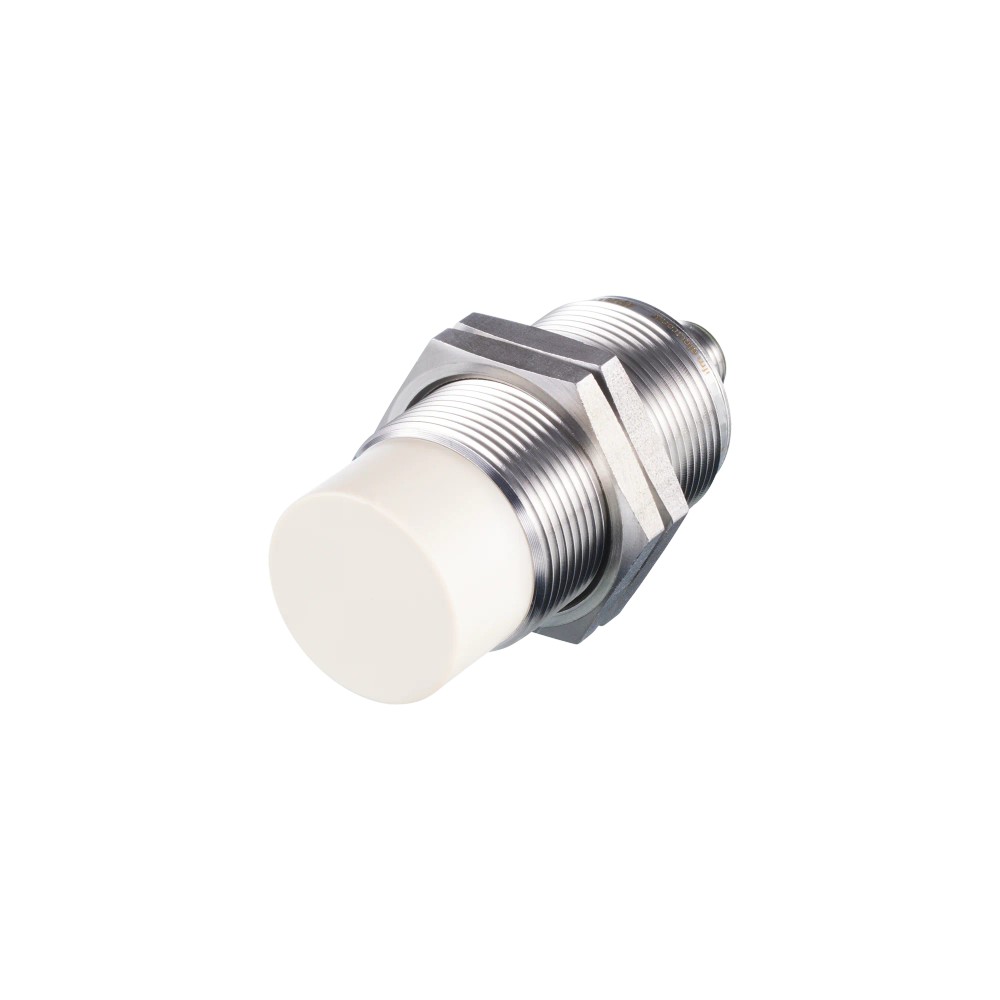

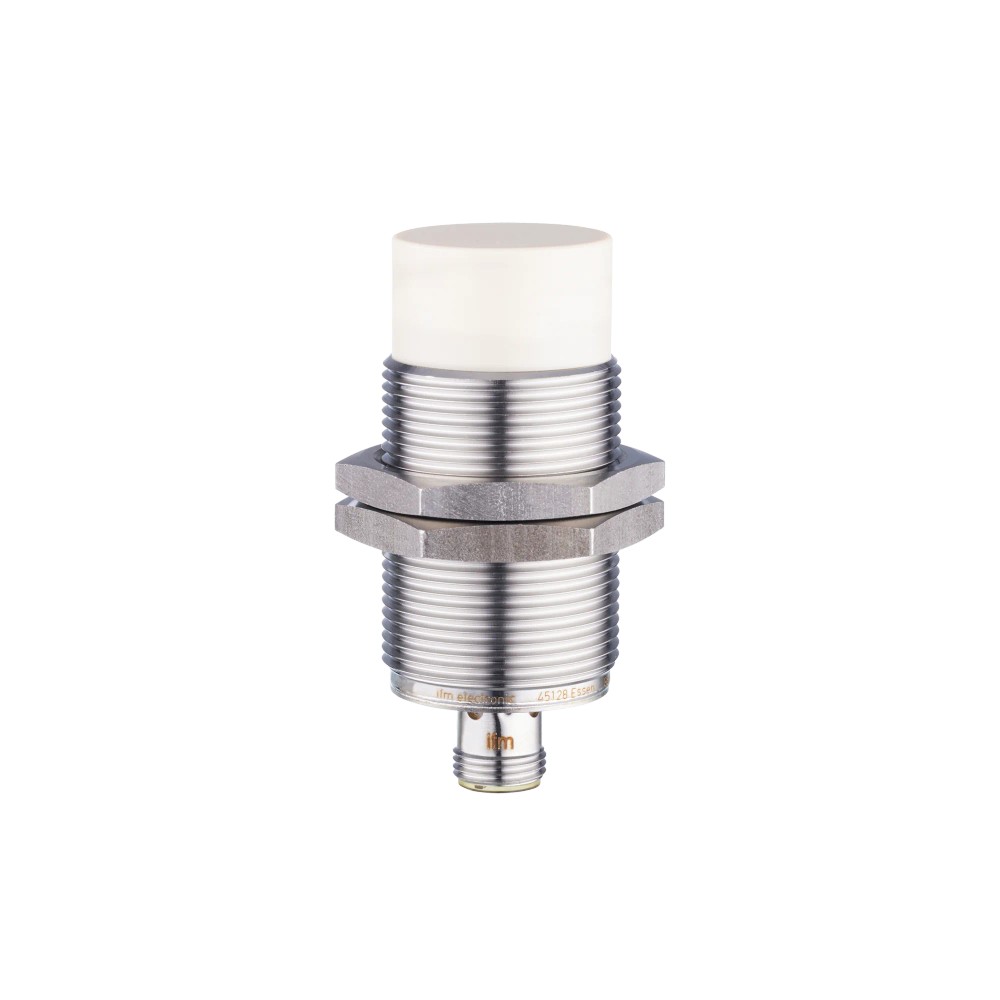

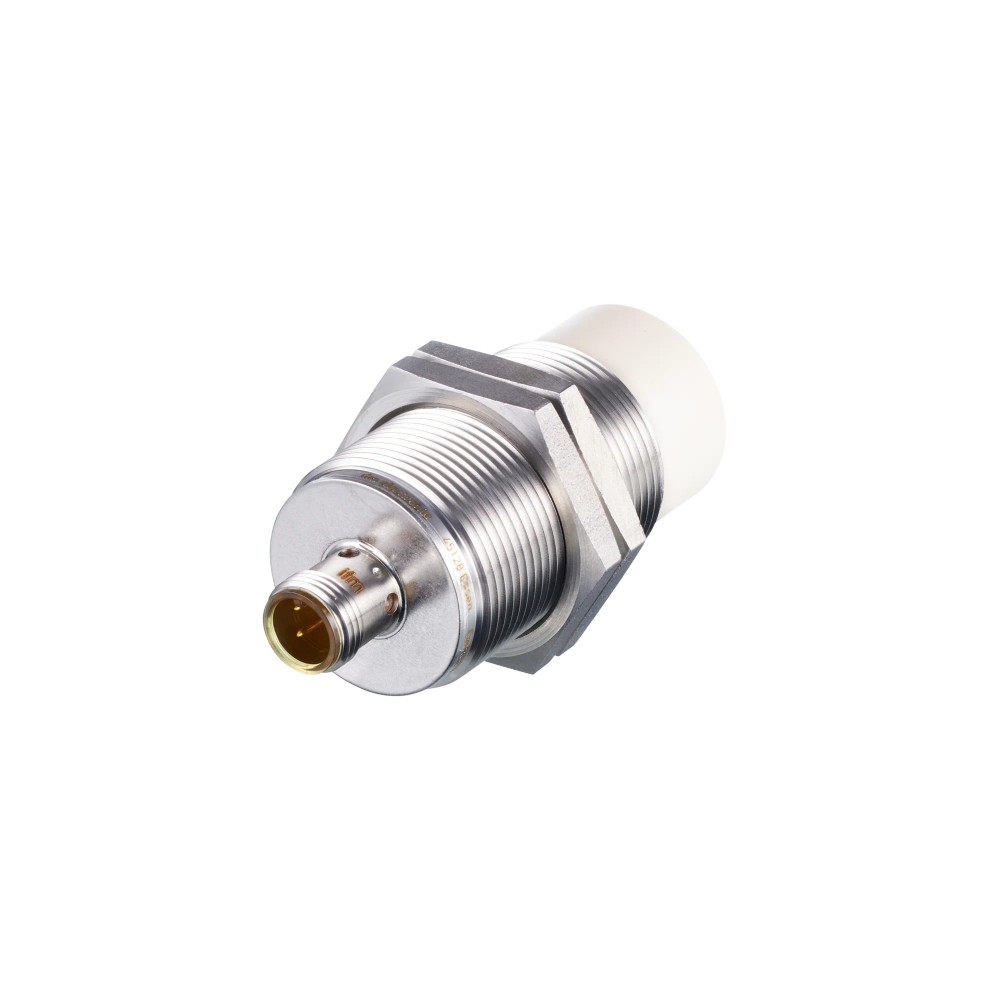

IIT219 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP NC

Imagem meramente ilustrativa

R$ 946,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT219
EAN: 4021179118347
NCM do produto: 85365090

Destaques do Produto Alcance nominal 22...mais

Fechar menu

Saiba mais sobre: "IIT219 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP NC"

Destaques do Produto

Alcance nominal

22 mm; montagem não embutida

Tipo de saída

PNP, normalmente fechada

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Ambiente

0...100 °C; IP 68 e IP 69K

Montagem mecânica

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IIT219, M30 x 1,5, alcance de detecção de 22 mm, PNP normalmente fechado, não embutido

O IFM IIT219 é um sensor indutivo para detectar objetos metálicos sem contato em aplicações de automação. A ficha indica uso em áreas higiênicas e processos com limpeza periódica. Possui saída PNP normalmente fechada, alcance nominal de 22 mm e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e comprimento	M30 x 1,5; 70 mm
Alcance de detecção	22 mm, não embutido
Saída	PNP, normalmente fechada
Conexão elétrica	1 x M12, codificação A, 3 contatos
Tensão de operação	10...30 V DC
Grau de proteção	IP 68; IP 69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de automação compatíveis com saída PNP normalmente fechada e alimentação de 10...30 V DC.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme a aplicação indicada na ficha.
Instalações que aceitam rosca M30 x 1,5, conexão M12 de 3 contatos e distância de detecção adequada ao alcance nominal de 22 mm.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito exigir saída normalmente aberta ou saída que não seja PNP; a ficha especifica PNP normalmente fechada.
Não selecionar para alimentação fora de 10...30 V DC.
Não usar como solução de detecção de objetos não metálicos por princípio indutivo; a ficha não especifica detecção desses materiais.
Não presumir detecção garantida a 22 mm para qualquer metal: a ficha informa fator de correção por material e distância de trabalho de 0...17,82 mm.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em áreas higiênicas e processos com limpeza periódica; a ficha informa grau de proteção IP 68 e IP 69K e temperatura ambiente de 0...100 °C. A adequação ao procedimento de limpeza depende das condições reais e das instruções do fabricante.
Possibilidade inferida: detecção de posição ou presença de alvos metálicos em máquinas e equipamentos de processo. Confirmar distância efetiva considerando material do alvo, distância de trabalho e montagem não embutida; essa possibilidade não é uma aplicação expressamente detalhada na ficha.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IIT219, M30 x 1,5, alcance de detecção de 22 mm, PNP normalmente fechado, não embutido, verifique estes pontos:

Escolha o IIT219 quando

A aplicação requer sensor indutivo não embutido, rosca M30 x 1,5, saída PNP normalmente fechada, alimentação de 10...30 V DC e conexão M12 de 3 contatos. Considere a distância de trabalho informada de 0...17,82 mm ao definir a posição do alvo.

Considere outra configuração quando

O circuito exigir saída normalmente aberta, tecnologia de saída diferente, alimentação fora da faixa indicada ou geometria de montagem diferente de M30 x 1,5. Para alvos metálicos diferentes de aço, avalie o fator de correção especificado para o material e confirme a distância efetiva requerida.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado na ficha do produto.
Modelo	IIT219	Código do produto e part number.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada.
Aplicação indicada	Áreas higiênicas; processos de limpeza periódicos	Aplicação descrita na ficha do produto.
Característica especial	Contatos banhados a ouro	Característica declarada para os contatos da conexão elétrica.

Dados elétricos e saída
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Função elétrica	PNP	Tipo de saída indicado pelo fabricante.
Configuração da saída	Normalmente fechada	Estado de saída informado na ficha.
Consumo de corrente	10 mA	Valor de consumo informado.
Corrente máxima constante da saída de comutação DC	100 mA	Limite especificado para a saída DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado para a saída de comutação DC.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada para operação DC.
Proteção contra curto-circuito	Sim, por impulso	Proteção especificada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada para o dispositivo.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Classe de proteção	II	Classificação especificada pelo fabricante.

Detecção e desvios
Alcance de detecção	22 mm, não embutido	Alcance nominal e condição de instalação informados.
Distância de trabalho	0...17,82 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	22 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Histerese	1...20 % de Sr	Faixa de histerese especificada em relação a Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material de alvo indicados na ficha; considerar na avaliação da distância.

Conexões
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo, codificação e número/material dos contatos especificados.
Número de fios	3	Quantidade de fios indicada nos dados básicos; consultar o datasheet para pinagem.

Condições ambientais e EMC
Temperatura ambiente	0...100 °C	Faixa de temperatura especificada para o ambiente.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis declarados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível declarado para imunidade a alta frequência irradiada.
EMC — Burst	EN 61000-4-4: 2 kV	Nível declarado para transitórios rápidos.
EMC — Surge	EN 61000-4-5: 0,5 kV linha a linha; Ri: 2 Ohm	Nível e condição declarados para surto linha a linha.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível declarado para imunidade a perturbações conduzidas.
Emissão EMC	EN 55011: classe B	Classe de emissão indicada na ficha.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; L = 70 mm	Rosca de montagem e comprimento total declarados.
Montagem	Não embutido	Condição de montagem indicada para o sensor.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada na ficha.
Materiais	Invólucro e porcas de fixação: aço inoxidável 1.4404 (316L); face ativa: PEEK natural; janela de LEDs: PEI	Materiais especificados para os componentes indicados.
Torque máximo de aperto	80 Nm	Limite máximo de aperto informado para montagem.
Peso	121,7 g	Peso declarado no dataset do produto.
Material incluído	2 porcas de fixação	Acessórios informados como incluídos.

Display e identificação visual
Indicador de status	4 LEDs amarelos	Indicação visual do status de chaveamento especificada.

Dados de confiabilidade e identificação comercial
MTTF	1134 anos	Valor de MTTF declarado no dataset; não representa garantia nem vida útil assegurada.
SKU / part number	IIT219	Identificador comercial do produto.
GTIN	4021179118347	Identificador global informado.
NCM	8536.50.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação industrial especificado na ficha; o dispositivo fornece saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente fechada. Confirmar pinagem no datasheet antes da ligação.

Processo Montagem mecânica roscada M30 x 1,5; comprimento de 70 mm. Sensor não embutido. Conexão elétrica M12 não deve ser confundida com a rosca de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com sensor PNP normalmente fechado e alimentação de 10...30 V DC	✓	A saída e a faixa de alimentação correspondem aos dados especificados. Confirmar a pinagem e os limites elétricos da entrada conectada.
Circuito de entrada que requer sensor PNP normalmente aberto	✗	A configuração de saída indicada para o IIT219 é normalmente fechada.
Montagem em suporte ou porta-sensor com rosca M30 x 1,5 e espaço para corpo de 70 mm	✓	A rosca e o comprimento correspondem às dimensões informadas; verificar espaço e posicionamento na instalação.
Instalação que exige rosca de processo diferente de M30 x 1,5	✗	A ficha informa montagem M30 x 1,5; não especifica adaptador para outra rosca.
Aplicação com alvo metálico e distância dentro da distância de trabalho indicada	✓	É um sensor indutivo, com alcance nominal de 22 mm e distância de trabalho informada de 0...17,82 mm; o material do alvo influencia a distância pelo fator de correção.
Aplicação que exige detecção de alvos não metálicos	✗	O princípio indutivo é destinado à detecção de metais; não há especificação de detecção de materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IIT219, M30 x 1,5, alcance de detecção de 22 mm, PNP normalmente fechado, não embutido

Confirme que a aplicação requer saída PNP normalmente fechada e alimentação de 10...30 V DC.
Verifique se o alojamento aceita rosca M30 x 1,5 e comprimento de instalação de 70 mm, respeitando a montagem não embutida.
Posicione o alvo metálico dentro da distância de trabalho indicada e aplique o fator de correção correspondente ao material.
Fixe o sensor com as porcas fornecidas e não ultrapasse o torque máximo especificado de 80 Nm.
Conecte o acoplamento M12 de codificação A; consulte o datasheet para confirmar a pinagem antes de energizar.
Após a ligação, energize dentro da faixa especificada e verifique a indicação de chaveamento pelos LEDs amarelos.

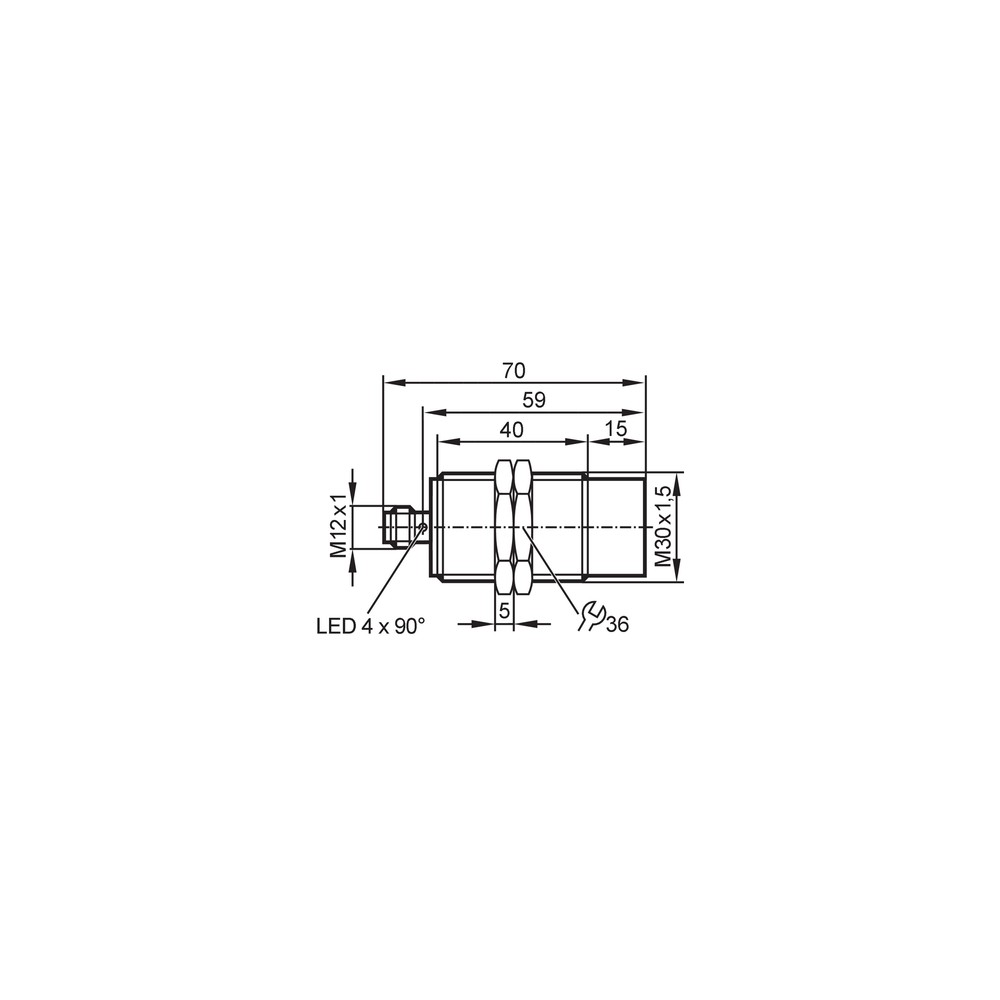

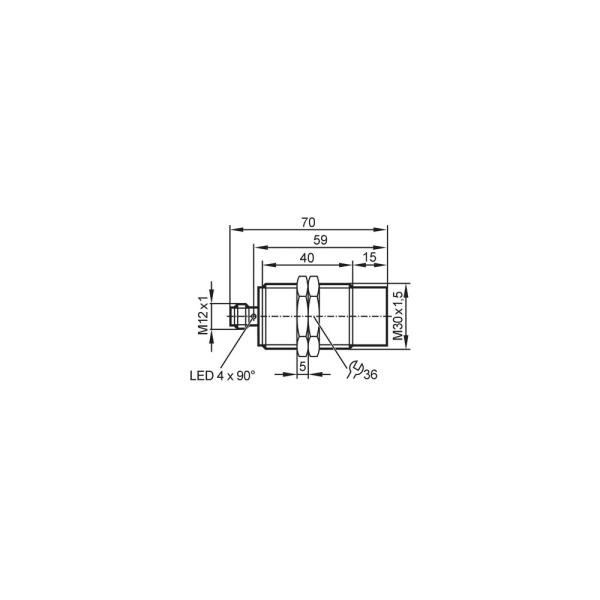

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado ao aproximar o alvo.	Alimentação fora da faixa, ligação incorreta, incompatibilidade entre PNP normalmente fechado e a lógica da entrada, ou alvo fora da distância de trabalho.	Meça a alimentação e confirme que está entre 10...30 V DC; verifique a pinagem no datasheet, a configuração da entrada e a distância/material do alvo.
O ponto de comutação varia conforme o material do alvo.	O fator de correção depende do material detectado.	Identifique o material e compare seu fator de correção com os valores da ficha; verifique a distância real em relação ao alcance nominal.
A saída permanece em estado inesperado após a instalação.	A saída é PNP normalmente fechada e pode não corresponder à lógica ou ao tipo de entrada conectada.	Confirme a configuração normalmente fechada e o tipo de entrada do controlador; valide a ligação pela pinagem oficial.
O sensor apresenta dano ou funcionamento irregular após a fixação.	Possível aperto acima do torque máximo informado ou montagem mecânica incompatível.	Verifique a rosca M30 x 1,5, o estado da fixação e o torque aplicado, limitado a 80 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IIT219 em português (Datasheet) Desenho em escala IFM IIT219 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIT219 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha indica aplicação em áreas higiênicas e processos com limpeza periódica.

Que tipo de saída e alimentação preciso ter no controlador?

O IIT219 tem saída PNP normalmente fechada e opera com alimentação de 10...30 V DC. Confirme que a entrada do controlador aceita essa configuração.

O que acompanha o sensor?

A ficha informa que são incluídas 2 porcas de fixação. Não há outros acessórios listados.

Posso usar este sensor para detectar plástico ou outros materiais não metálicos?

A ficha especifica um sensor indutivo e não declara detecção de materiais não metálicos. Para esses alvos, confirme a tecnologia de detecção requerida antes de selecionar.

Ele serve para uma instalação que exige saída normalmente aberta?

Não corresponde a essa configuração: a saída informada é normalmente fechada. Se o circuito exigir normalmente aberta, selecione uma versão compatível.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação, a pinagem no datasheet, a lógica PNP normalmente fechada e a distância do alvo. Confira também se o material do alvo exige aplicar um fator de correção.

A distância de detecção parece menor em um alvo de outro metal; isso indica falha?

Não necessariamente: a ficha especifica fatores de correção diferentes por material. Identifique o metal e avalie a distância efetiva antes de concluir que o sensor está defeituoso.

Devo comprar este modelo ou escolher outra versão?

Escolha o IIT219 quando precisar de saída PNP normalmente fechada, alimentação de 10...30 V DC e montagem M30 x 1,5 não embutida. Procure outra configuração se a aplicação exigir saída normalmente aberta ou outra rosca.

Como instalo o IIT219 sem comprometer a fixação?

Use a rosca M30 x 1,5, respeite a montagem não embutida e não exceda o torque máximo de 80 Nm. Consulte o datasheet para pinagem e dimensões antes de conectar e fixar.

Qual distância devo considerar ao posicionar o alvo?

Considere a distância de trabalho informada de 0...17,82 mm, além do fator de correção do material do alvo. O valor nominal de alcance não substitui a validação na condição real de montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que usa princípio indutivo para detectar alvos metálicos.

PNP

Tipo de saída eletrônica em que a saída fornece potencial positivo para a carga, conforme a arquitetura PNP.

Normalmente fechado

Configuração de saída indicada como normalmente fechada na ficha do sensor.

Alcance de detecção

Distância nominal de detecção declarada pelo fabricante; a resposta pode depender do material do alvo.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes, conforme condições de ensaio aplicáveis.
