Sensor Indutivo ifm IIT218 M30 PNP 15mm IP69K

Pré-visualizar: IIT218 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 15mm NF IP69K

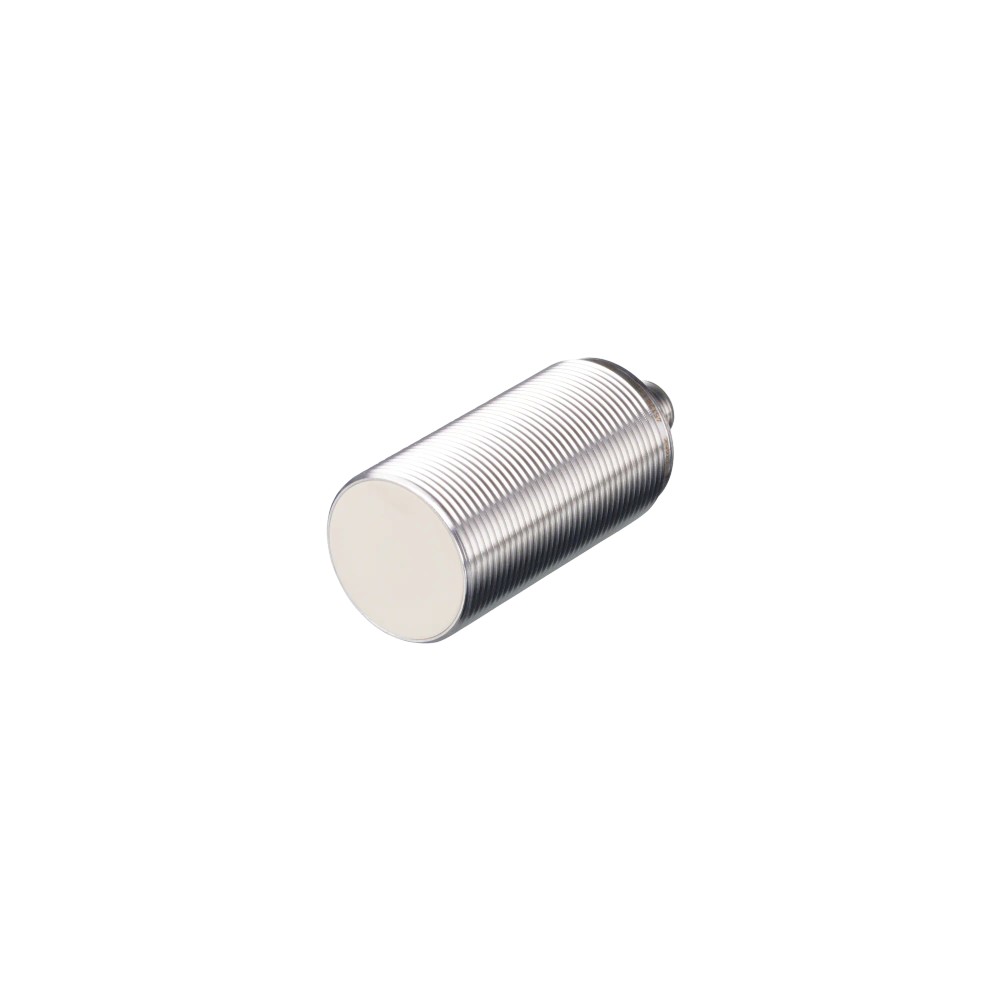

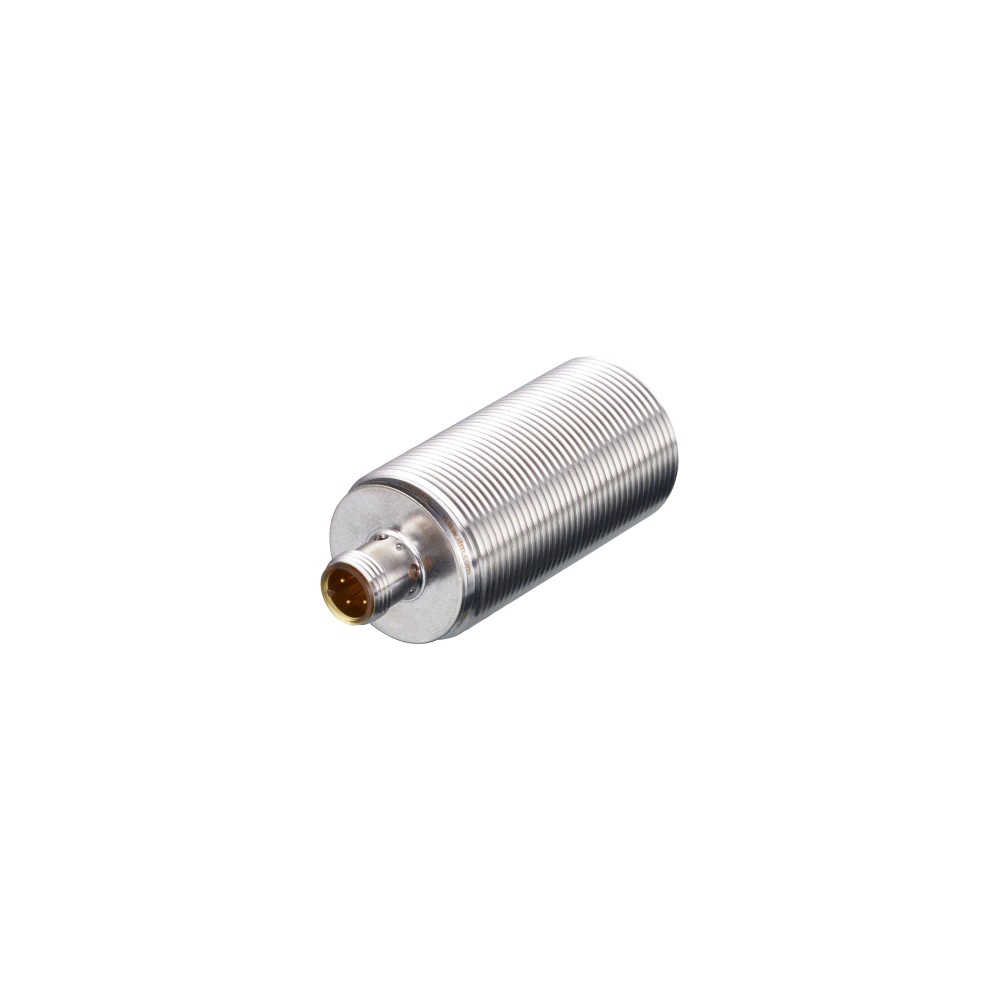

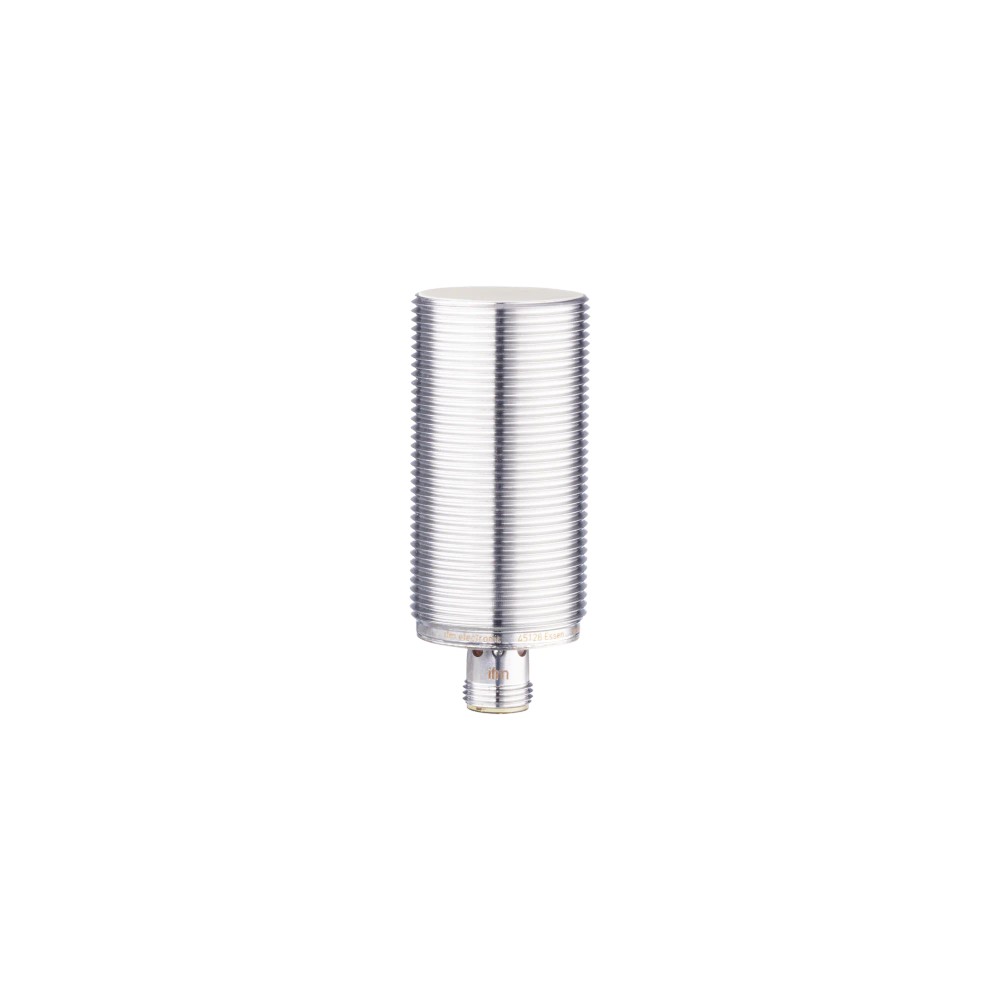

IIT218 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 15mm NF IP69K

Imagem meramente ilustrativa

R$ 946,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT218
EAN: 4021179118330
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15...mais

Fechar menu

Saiba mais sobre: "IIT218 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 15mm NF IP69K"

Destaques do Produto

Alcance nominal

15 mm, embutido

Tipo de saída

PNP normalmente fechada

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Instalação mecânica

Rosca M30 x 1,5

Ambiente

0...100 °C; IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IIT218, M30 PNP, alcance de detecção de 15 mm, normalmente fechado, IP68/IP69K

O ifm IIT218 é um sensor indutivo para detectar objetos metálicos sem contato, com aplicação indicada pelo fabricante em áreas higiênicas e processos de limpeza periódicos. Possui saída PNP normalmente fechada, alcance nominal de 15 mm e montagem embutida. Seu invólucro é de aço inoxidável 316L, e a proteção especificada é IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	15 mm; montagem embutida
Saída	PNP, normalmente fechada
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Rosca e comprimento	M30 x 1,5; 70 mm
Proteção	IP68 e IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz
Materiais principais	Invólucro em aço inoxidável 316L; face ativa em PEEK

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações cuja instalação aceite rosca M30 x 1,5 e montagem embutida.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme aplicação indicada na ficha do fabricante.
Circuitos de controle compatíveis com sensor PNP normalmente fechado, alimentação de 10...30 V DC e corrente contínua máxima da saída de 100 mA.

⚠ Considere outro se precisa de:

Não selecionar para entrada de controle que exija saída NPN ou normalmente aberta: a ficha especifica PNP normalmente fechada.
Não selecionar quando a instalação exigir conexão elétrica diferente de M12 ou montagem mecânica incompatível com M30 x 1,5, sem confirmar adaptadores e condições com o fabricante.
Não exceder os limites especificados de alimentação, temperatura ambiente ou corrente da saída.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em áreas higiênicas e processos submetidos a limpeza periódica; o produto tem proteção declarada IP68/IP69K. Os métodos, agentes de limpeza e condições específicas devem ser conferidos na documentação do fabricante.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou equipamentos que aceitem montagem embutida M30 x 1,5 e saída PNP normalmente fechada. Validar a distância efetiva segundo o material do alvo e os fatores de correção informados.
Limites de seleção: operar dentro da faixa de alimentação de 10...30 V DC, temperatura ambiente de 0...100 °C e corrente máxima contínua de saída de 100 mA; frequência de comutação especificada de 100 Hz.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IIT218, M30 PNP, alcance de detecção de 15 mm, normalmente fechado, IP68/IP69K, verifique estes pontos:

Escolha o IIT218 quando

A aplicação exigir detecção indutiva com alcance nominal de 15 mm, instalação embutida M30 x 1,5, saída PNP normalmente fechada e operação com 10...30 V DC.

Avalie outra configuração quando

O circuito exigir NPN, saída normalmente aberta, uma conexão elétrica diferente de M12 ou montagem que não aceite rosca M30 x 1,5. Confirme a configuração necessária no datasheet e selecione uma versão que a especifique.

Verifique os limites antes de especificar

Considere a corrente máxima contínua da saída de 100 mA, a frequência de comutação de 100 Hz e a temperatura ambiente de 0...100 °C. A ficha não informa compatibilidade com protocolos de comunicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação indicada no cadastro do fabricante.
Marca e modelo	ifm IIT218	Identificação do produto.
SKU / Part Number	IIT218	Código do produto.
GTIN	4021179118330	Identificador comercial informado.
NCM	8536.50.90	Classificação fiscal apresentada no cadastro.

Dados elétricos e alimentação
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de operação informada.
Consumo de corrente	10 mA	Valor informado na ficha.
Classe de proteção elétrica	II	Classe indicada no cadastro do fabricante.
Proteção contra sobrecarga	Sim	Função de proteção informada.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção informada na ficha.
Proteção contra inversão de polaridade	Sim	Função de proteção informada.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-5 Surge: 0,5 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Níveis e referências listados no cadastro do produto.

Saída e comutação
Função de saída	Normalmente fechada	Estado funcional especificado para a saída.
Tipo de saída	PNP	Tipo de saída de comutação informado.
Corrente máxima contínua da saída DC	100 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado na ficha.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Distância real de comutação Sr	15 ± 10 % mm	Valor e variação declarados no cadastro.
Variação no ponto de comutação	-10...10 % de Sr	Faixa indicada em relação à distância real de comutação.
Histerese	1...20 % de Sr	Faixa declarada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados na ficha; o alcance efetivo depende do material-alvo.

Detecção e montagem
Alcance de detecção	15 mm	Alcance nominal informado.
Tipo de montagem	Embutido	Configuração de instalação especificada.
Distância de trabalho	0...12,15 mm	Faixa indicada no cadastro do produto.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Configuração de conexão informada na ficha.
Número de fios	3 fios	Número informado nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa operacional informada.
Grau de proteção	IP68 e IP69K	Graus declarados no cadastro; seguir as condições de ensaio e uso do fabricante.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento de 70 mm	Dimensão do invólucro roscado.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material declarado pelo fabricante.
Material da face ativa	PEEK natural	Material declarado para a face ativa.
Janela dos LEDs	PEI	Material informado no cadastro.
Porcas de fixação	Aço inoxidável 1.4404 / 316L	Material dos elementos de fixação informados.
Torque máximo de aperto	80 Nm	Limite máximo especificado para aperto.
Peso	125,5 g	Massa informada no cadastro do produto.

Indicação visual
Display de estado	4 LEDs amarelos	Indicação de status de chaveamento conforme ficha.

Acessórios e vida útil declarada
Material incluído	2 porcas de fixação	Acessórios indicados como inclusos.
MTTF	1134 anos	Valor declarado no cadastro; não equivale a período de garantia nem determina a vida útil em qualquer condição de aplicação.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; a saída informada é de comutação PNP.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente fechada; corrente contínua máxima da saída de 100 mA. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão mecânica roscada M30 x 1,5; comprimento de 70 mm; montagem embutida. Torque máximo de aperto informado: 80 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente fechada, alimentação entre 10 e 30 V DC e corrente da saída dentro do limite especificado.	✓	A ficha informa saída PNP normalmente fechada, tensão de operação de 10...30 V DC e corrente máxima contínua de saída de 100 mA.
Entrada que requer saída NPN ou normalmente aberta.	✗	A configuração especificada para o IIT218 é PNP normalmente fechada.
Instalação que aceita rosca M30 x 1,5 e montagem embutida.	✓	Essas são as dimensões e o tipo de montagem informados para o produto; devem ser conferidos espaço e condições mecânicas da instalação.
Instalação que requer rosca diferente de M30 x 1,5 ou montagem não embutida.	✗	A ficha especifica M30 x 1,5 e montagem embutida; não informa adaptadores ou outra configuração de montagem.
Aplicação com protocolo industrial de comunicação específico.	✗	A ficha não declara protocolo; informa uma saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IIT218, M30 PNP, alcance de detecção de 15 mm, normalmente fechado, IP68/IP69K

Confirme que o ponto de montagem aceita rosca M30 x 1,5, comprimento de 70 mm e montagem embutida; consulte o desenho dimensional.
Verifique que o alvo e a distância de detecção atendem à aplicação; considere o fator de correção indicado para o material do alvo.
Instale o sensor sem exceder o torque máximo de aperto especificado de 80 Nm.
Conecte o cabo ou cordset M12 compatível com codificação A e 3 contatos; consulte o datasheet para a atribuição de pinos.
Alimente o sensor com tensão DC dentro da faixa de 10...30 V e conecte a saída PNP normalmente fechada a uma entrada compatível, respeitando o limite de corrente.
Após energizar, confira a indicação de chaveamento nos LEDs e valide a comutação no circuito de controle em condições reais de operação.

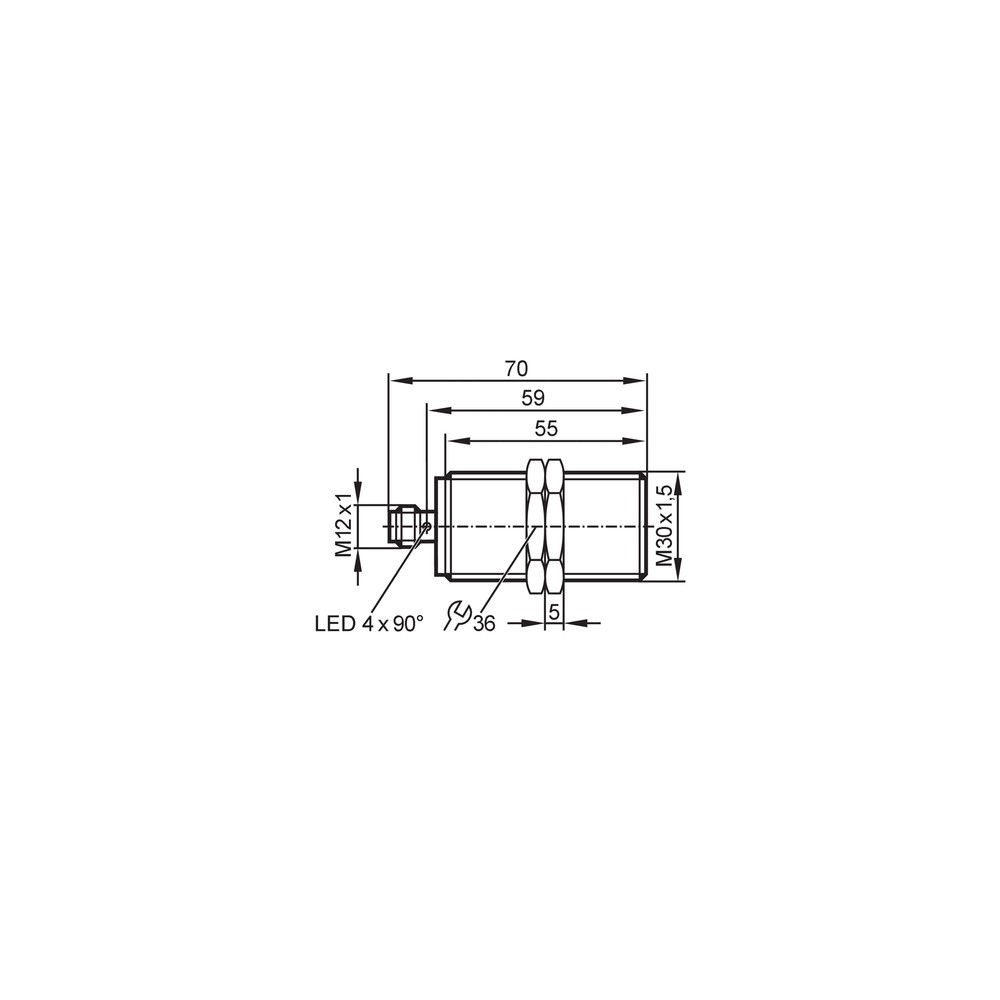

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com saída PNP normalmente fechada, distância excessiva ou efeito do material do alvo sobre o alcance.	Meça a alimentação nos terminais, confira a lógica PNP normalmente fechada e a distância de trabalho; compare o material do alvo com os fatores de correção da ficha.
O sensor comuta de forma intermitente ou a distância detectada parece menor que a esperada.	Alvo fora da faixa de trabalho ou fator de correção do material reduzindo a distância efetiva.	Meça a distância entre a face ativa e o alvo e verifique o fator correspondente ao material; consulte as condições de montagem no datasheet.
A saída permanece inativa mesmo com o sensor alimentado.	Conexão M12 ou atribuição de pinos incorreta, entrada de controle incompatível ou ausência de alvo detectável na distância prevista.	Consulte o esquema de ligação do fabricante, confirme codificação e pinos, meça a tensão de alimentação e teste a saída com uma entrada compatível.
O sensor ou a entrada do controlador apresenta falha após a ligação.	Curto-circuito, sobrecarga da saída ou polaridade/conexão incorreta.	Desenergize o circuito, inspecione cabos e conectores, confirme a polaridade e verifique se a carga não ultrapassa 100 mA; use o datasheet para validar a ligação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm IIT218 (português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm IIT218 e para que tipo de sistema ele serve?

É um sensor indutivo com saída PNP normalmente fechada para detecção de objetos metálicos. A ficha indica aplicação em áreas higiênicas e processos de limpeza periódicos.

Que conexão elétrica e alimentação preciso prever?

O sensor utiliza conexão M12, codificação A, com 3 contatos dourados e alimentação de 10...30 V DC. Confirme a pinagem no datasheet antes de ligar.

O que acompanha o produto?

A ficha informa 2 porcas de fixação como material incluído. Não especifica cabo ou cordset como item incluso.

Ele serve para uma entrada de CLP configurada para NPN ou normalmente aberta?

Não conforme a configuração descrita: o IIT218 tem saída PNP normalmente fechada. Para entradas NPN ou normalmente abertas, selecione uma configuração cuja ficha declare esse tipo de saída.

Posso usar o sensor com uma conexão mecânica diferente de M30 x 1,5?

A ficha especifica rosca M30 x 1,5 e montagem embutida. Não há informação de adaptadores ou de outras versões de montagem para este produto.

O sensor está alimentado, mas a entrada não muda; o que devo conferir antes de substituí-lo?

Verifique a faixa de alimentação, a ligação M12 e a compatibilidade da entrada com PNP normalmente fechada. Confira também a distância e o material do alvo, que afetam o alcance efetivo.

A detecção ficou instável ou mais curta; qual é a causa provável?

A distância pode exceder a faixa de trabalho ou o material do alvo pode reduzir o alcance efetivo conforme o fator de correção da ficha. Meça a distância e confira o material antes de trocar o sensor.

Devo comprar este modelo ou buscar outra versão?

Escolha o IIT218 se a aplicação aceitar PNP normalmente fechada, M30 x 1,5 e alimentação de 10...30 V DC. Se precisar de NPN, normalmente aberta ou outra conexão, procure uma versão que declare esses requisitos.

Que cuidado devo ter na instalação mecânica?

Respeite a montagem embutida e a rosca M30 x 1,5, e não exceda o torque máximo informado de 80 Nm. Use o desenho dimensional e o datasheet para confirmar montagem e ligação.

Há informação de garantia ou procedência técnica na ficha?

A ficha não informa prazo de garantia. Para dados técnicos e instalação, consulte a folha de dados oficial do IIT218.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta alvos por princípio indutivo; neste produto, o alcance nominal informado é 15 mm (Ref.: alcance de detecção).

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do circuito de controle (Ref.: tipo de saída).

Normalmente fechada

Configuração da saída identificada como normalmente fechada na ficha do produto (Ref.: função de saída).

Montagem embutida

Configuração mecânica de instalação declarada para o sensor (Ref.: tipo de montagem).

IP69K

Grau de proteção declarado pelo fabricante para o produto; as condições de uso devem ser verificadas na documentação técnica (Ref.: grau de proteção).
