Sensor Indutivo ifm IIT213 M30 - Áreas Higiênicas

Pré-visualizar: IIT213 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 22mm

IIT213 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 22mm

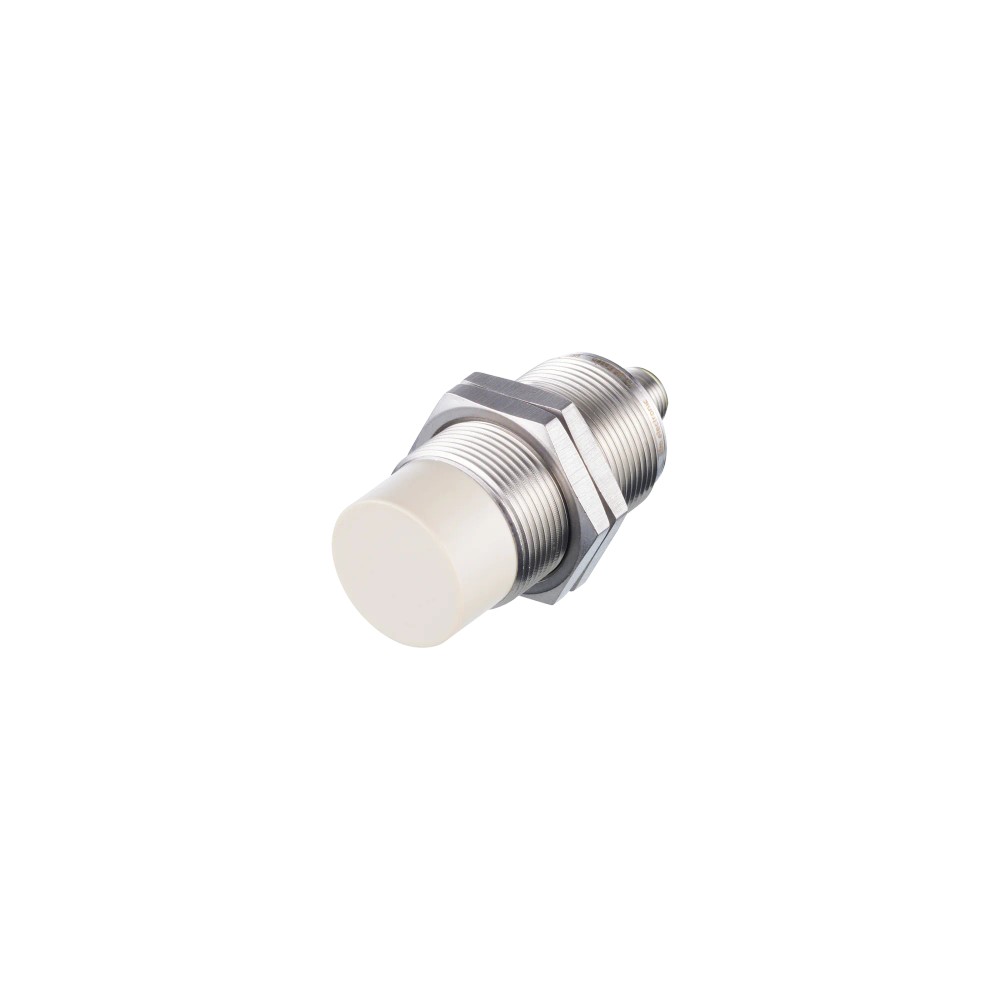

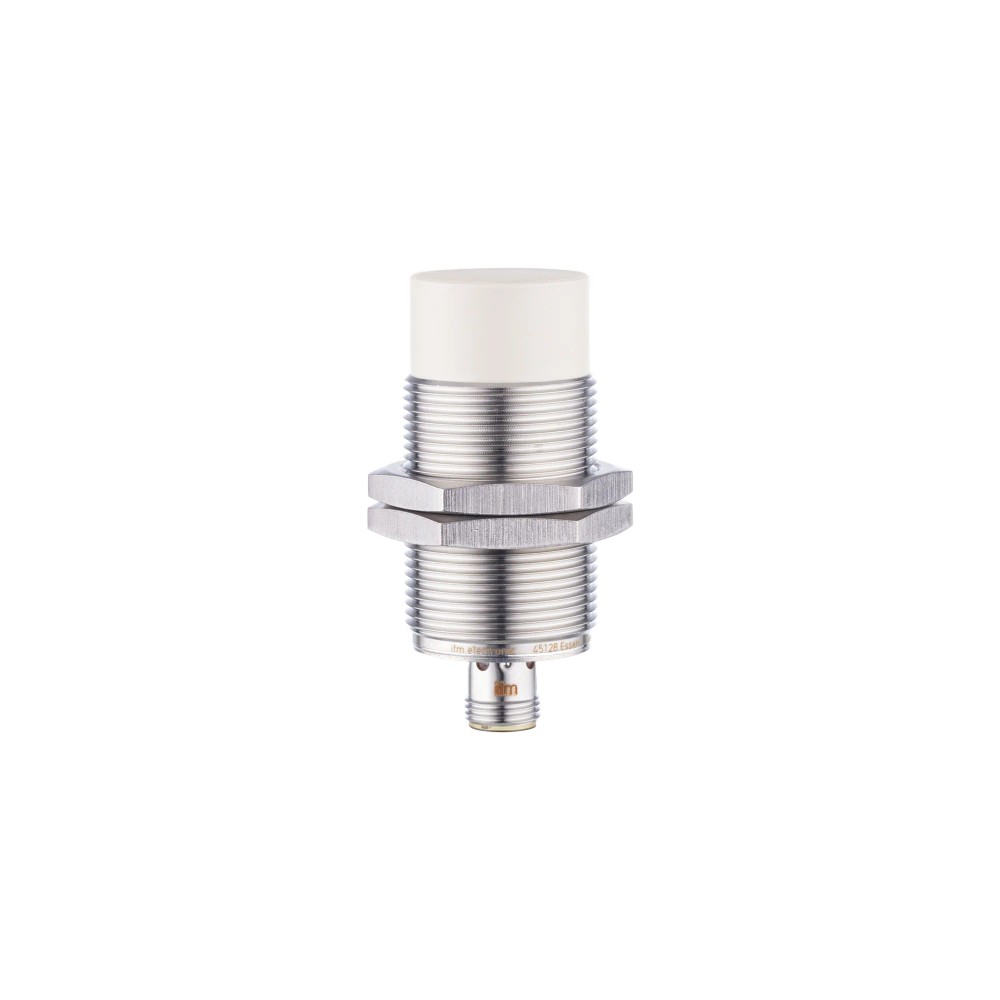

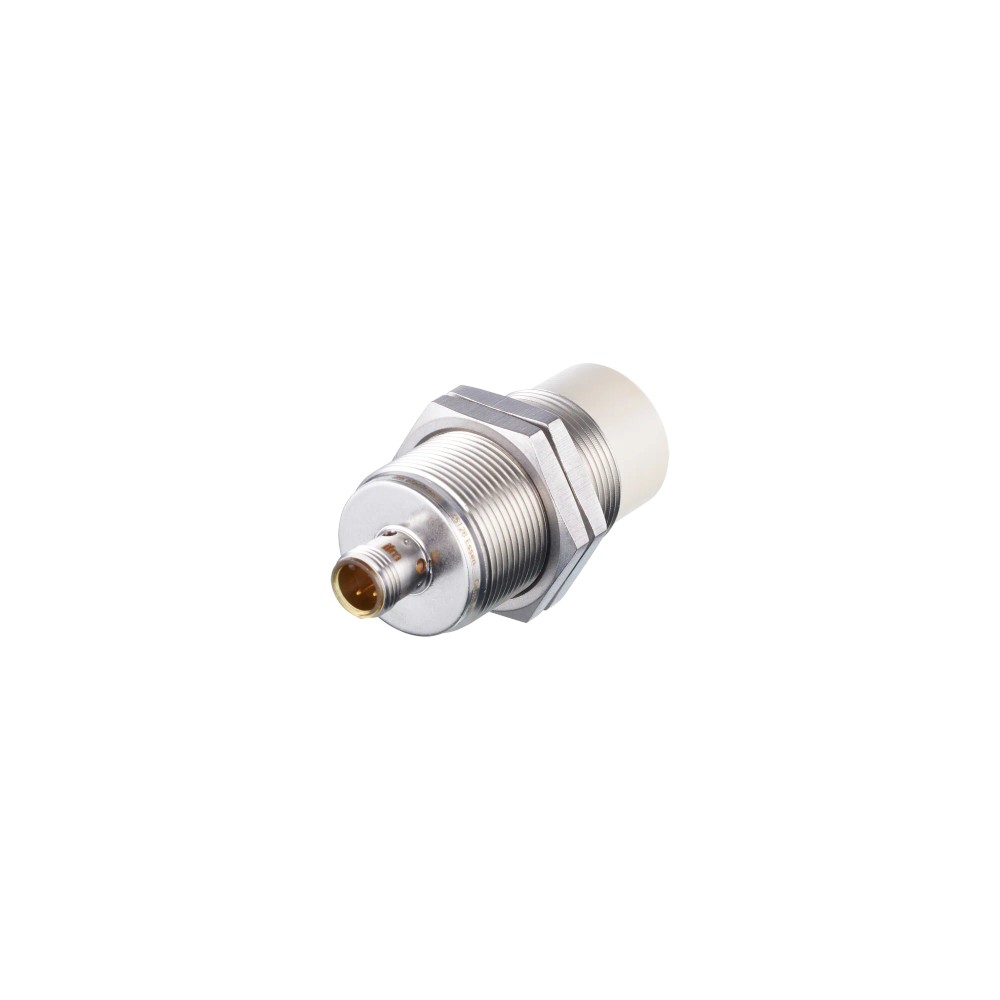

Imagem meramente ilustrativa

R$ 946,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT213
EAN: 4021179118286
NCM do produto: 85365090

Destaques do Produto Rosca M30 x 1,5...mais

Fechar menu

Saiba mais sobre: "IIT213 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 22mm"

Destaques do Produto

Rosca

M30 x 1,5

Alcance

22 mm

Saída

PNP / NA

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIT213 IFM - Sensor Indutivo para Áreas Higiênicas M30 PNP 22mm

O IIT213 é um sensor indutivo de proximidade com rosca M30, desenvolvido para operar em áreas higiênicas sob condições rigorosas de limpeza. Possui alcance de detecção de 22 mm em montagem não embutida e saída PNP normalmente aberta. Sua construção em aço inoxidável 316L e grau de proteção IP69K garantem durabilidade em ambientes com jatos de água e agentes químicos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IIT213
Tipo de Sensor	Indutivo
Montagem	Não embutido
Alcance	22 mm
Saída	PNP / NA
Conexão	M12
Grau de Proteção	IP68, IP69K
Material	Aço Inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas higiênicas da indústria alimentícia ou farmacêutica.
Ambientes com lavagem periódica de alta pressão (IP69K).
Aplicações que exigem detecção de metal a distâncias de até 22 mm.
Processos industriais que demandam carcaça em aço inoxidável 316L.

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais acima de 100 °C.
Detecção de alvos não metálicos.
Aplicações que exijam sensores embutidos (montagem não embutida obrigatória).
Uso com cabos de conexão sem vedação adequada para IP69K.

APLICAÇÕES E USO

Indústria alimentícia: monitoramento de válvulas e cilindros em linhas de envase.
Processos de automação com limpeza periódica (CIP/SIP).
Ambientes externos ou úmidos onde a resistência à corrosão é mandatória.
Detecção de componentes metálicos em máquinas de processamento químico.

COMO ESCOLHER

Antes de comprar o IIT213 IFM - Sensor Indutivo para Áreas Higiênicas M30 PNP 22mm, verifique estes pontos:

Quando escolher o IIT213

Ideal para ambientes que requerem resistência a corrosão e limpeza de alta pressão (IP69K), com necessidade de detecção até 22 mm.

Quando buscar outra alternativa

Se a aplicação exigir montagem embutida (flush) ou se o alcance de 22 mm for excessivo para o espaço disponível.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material do invólucro	Aço inoxidável 316L (1.4404)	Resistência a corrosão química
Grau de proteção	IP68, IP69K	Proteção total contra água e pressão

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação DC
Consumo de corrente	10 mA	Corrente sem carga
Função de saída	PNP / Normalmente aberto	Configuração da comutação

Faixa de medição
Alcance de detecção	22 mm	Distância nominal de comutação
Tipo de montagem	Não embutido	Condição de instalação
Histerese	1...20 % de Sr	Diferencial de comutação

COMPATIBILIDADE

Comunicação

• I/O Digital (PNP)

Conexões

Elétrica Conector M12, 3 pinos

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem química (CIP)	✓	Construção em Aço Inox 316L e grau de proteção IP69K.
Instalação nivelada com face metálica	✗	O sensor exige montagem não embutida para correto funcionamento.
Alvo de detecção de alumínio	✓	O sensor detecta metais, porém o alcance pode variar conforme o fator de correção do material.

INSTALAÇÃO

Como instalar o IIT213 IFM - Sensor Indutivo para Áreas Higiênicas M30 PNP 22mm

Verifique se o local de montagem permite a instalação 'não embutida', mantendo a área ao redor da face livre de metais.
Insira o sensor no suporte de montagem.
Rosqueie as duas porcas de fixação fornecidas manualmente até o posicionamento desejado.
Aperte as porcas utilizando a chave adequada, respeitando o torque máximo de 80 Nm.
Conecte o cabo M12 ao sensor, garantindo o encaixe correto do conector.
Verifique o acendimento do LED de status após energizar o sistema com 10-30 V DC.

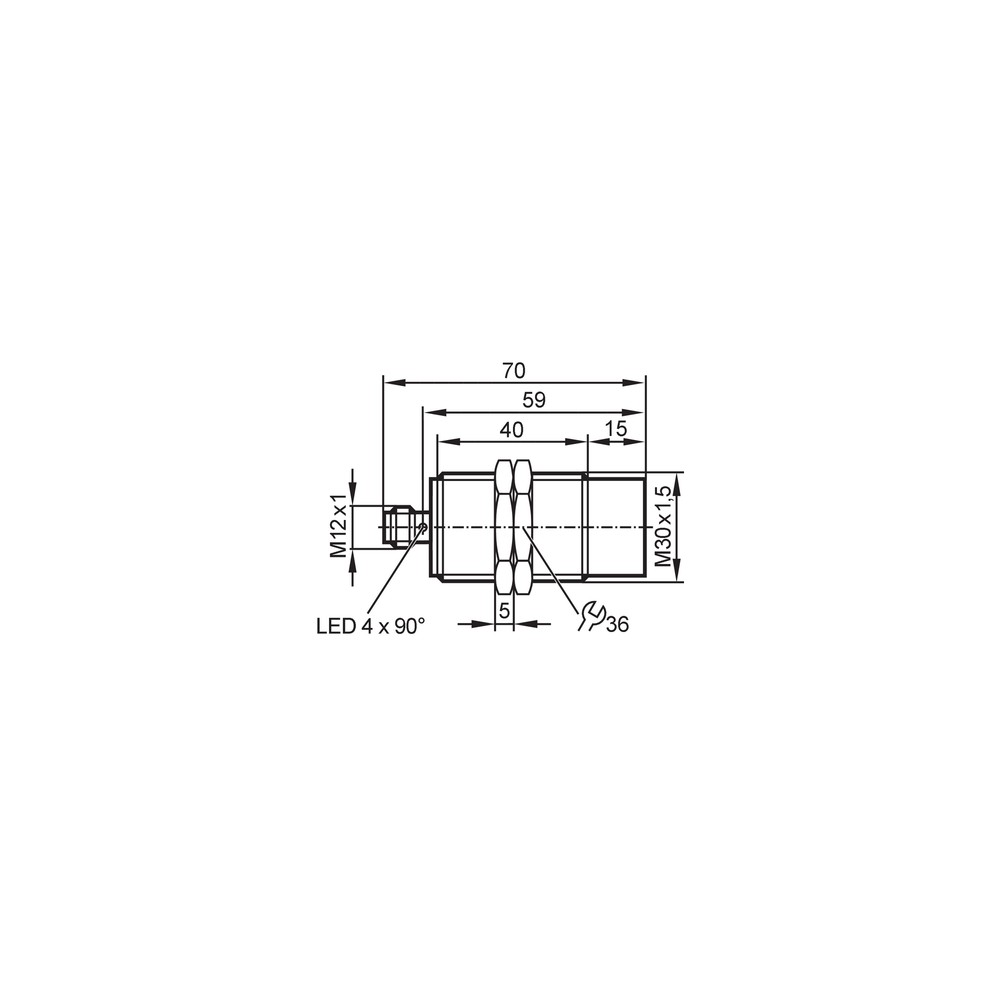

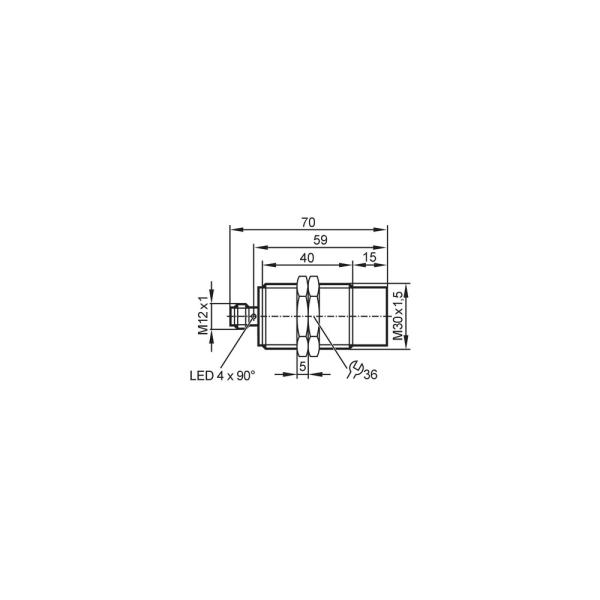

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta de forma intermitente.	Objeto metálico muito pequeno ou fora da faixa de detecção.	Verificar se o alvo está dentro do alcance nominal de 22 mm e se é material metálico.
LED de status não acende ou erro de diagnóstico no PLC.	Curto-circuito na carga de saída ou conexão incorreta.	Checar o diagrama de pinagem do conector M12 e medir a continuidade dos cabos.
Detecção falsa ou falha de detecção.	Acúmulo excessivo de resíduos sobre a face ativa.	Limpar a face ativa do sensor e verificar se o material metálico está limpo.
Alcance de detecção reduzido ou constante.	Montagem embutida em metal ao redor da face ativa.	Assegurar que o sensor esteja livre de interferência metálica lateral conforme especificação de montagem não embutida.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IIT213 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIT213 da ifm?

O IIT213 é um sensor indutivo de proximidade, fabricado em aço inoxidável 316L, projetado especificamente para aplicações em áreas higiênicas e processos de limpeza frequentes.

O que acompanha este sensor na embalagem?

Sim, o sensor acompanha duas porcas de fixação em aço inoxidável para sua instalação mecânica.

Para quais situações este sensor não é indicado?

Este sensor não é indicado para detecção de materiais não metálicos ou objetos que estejam além do seu alcance nominal de 22 mm.

Existem limitações de aplicação para o IIT213?

O sensor não deve ser utilizado em ambientes com temperaturas que ultrapassem 100 °C ou submersões prolongadas sob pressões superiores às especificadas pelo grau de proteção IP69K.

Como diagnosticar uma falha de comutação no sensor?

O sintoma típico de falha é a ausência de sinal de comutação na saída PNP. Verifique primeiramente a integridade do cabo M12 e se a tensão de alimentação está na faixa de 10-30 V DC.

O que fazer se o LED de status não indicar detecção?

Se o LED de status não acender ao aproximar um alvo, verifique se há curto-circuito na carga ou inversão de polaridade na conexão elétrica.

Este produto é vendido como um kit ou peça individual?

O IIT213 é uma peça avulsa. A escolha entre sensores depende do alcance de detecção e da necessidade de invólucro em aço inoxidável para o seu ambiente específico.

Como decidir entre o IIT213 e outros sensores indutivos?

A escolha depende da compatibilidade de rosca (M30) e do alcance de detecção de 22 mm. Se sua aplicação exige face ativa em PEEK e resistência a limpeza, o IIT213 é a especificação correta.

Qual o cuidado principal na instalação mecânica?

A instalação deve ser feita utilizando as porcas de fixação fornecidas, respeitando o torque máximo de aperto de 80 Nm para evitar danos à carcaça.

Qual a procedência e garantia de origem deste componente?

Este sensor é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de um campo eletromagnético (Ref.: EN 60947-5-2).

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) ao ativar a carga (Ref.: Dados Elétricos).

Montagem não embutida

Característica que exige uma zona livre de metal ao redor da face ativa do sensor para garantir a precisão (Ref.: Catálogo técnico).

Aço Inoxidável 316L

Liga metálica de alta resistência à corrosão, ideal para ambientes agressivos e higiênicos (Ref.: Materiais).
