Sensor Indutivo ifm IIT212 M30 PNP 15mm IP69K

Pré-visualizar: IIT212 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 15mm IP69K

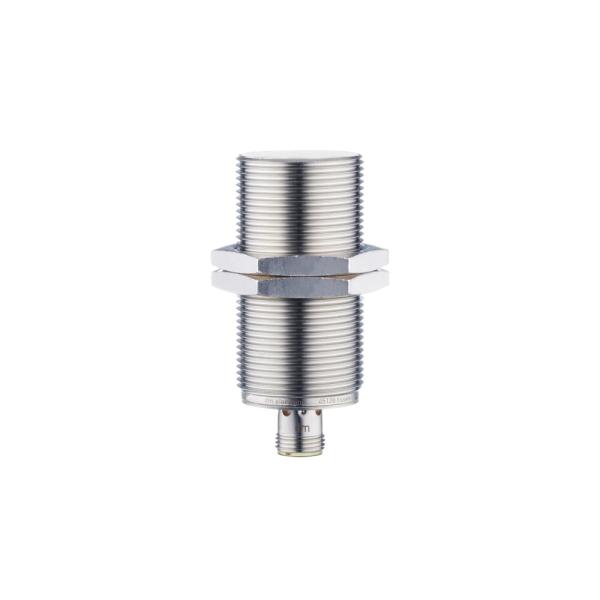

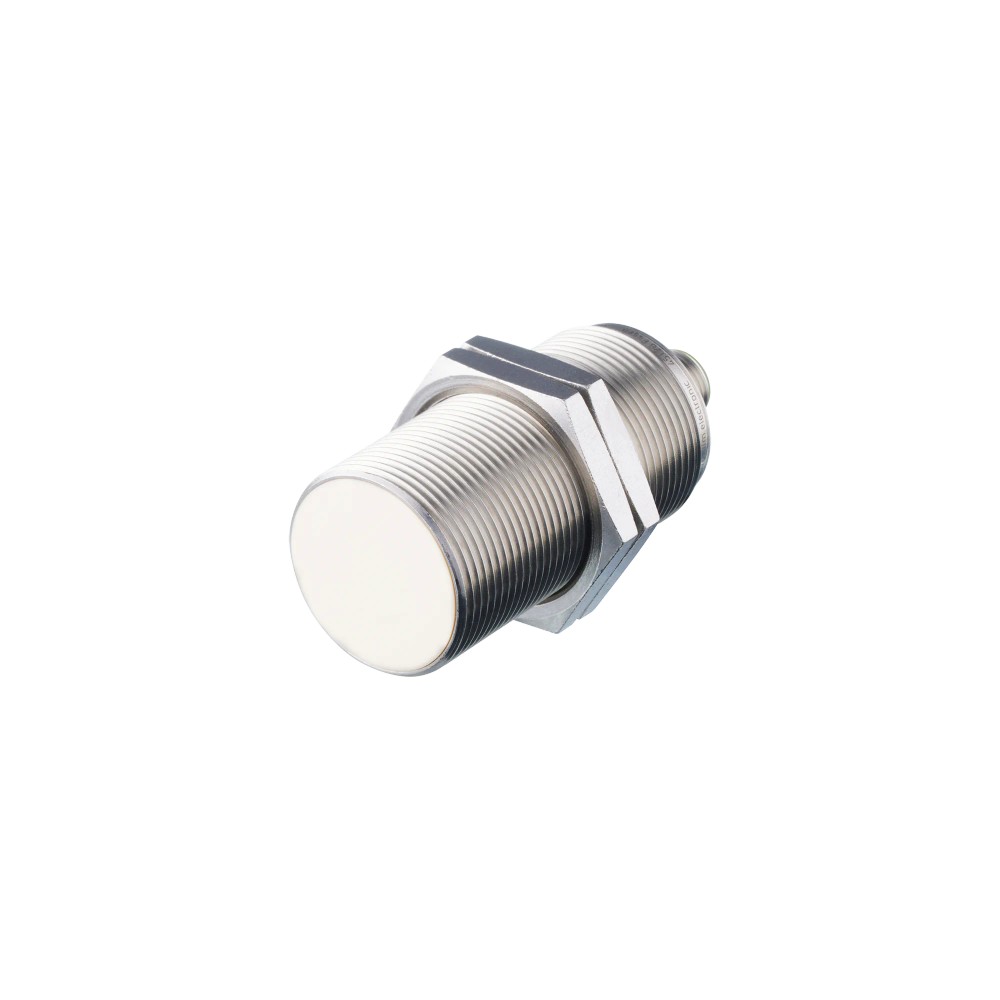

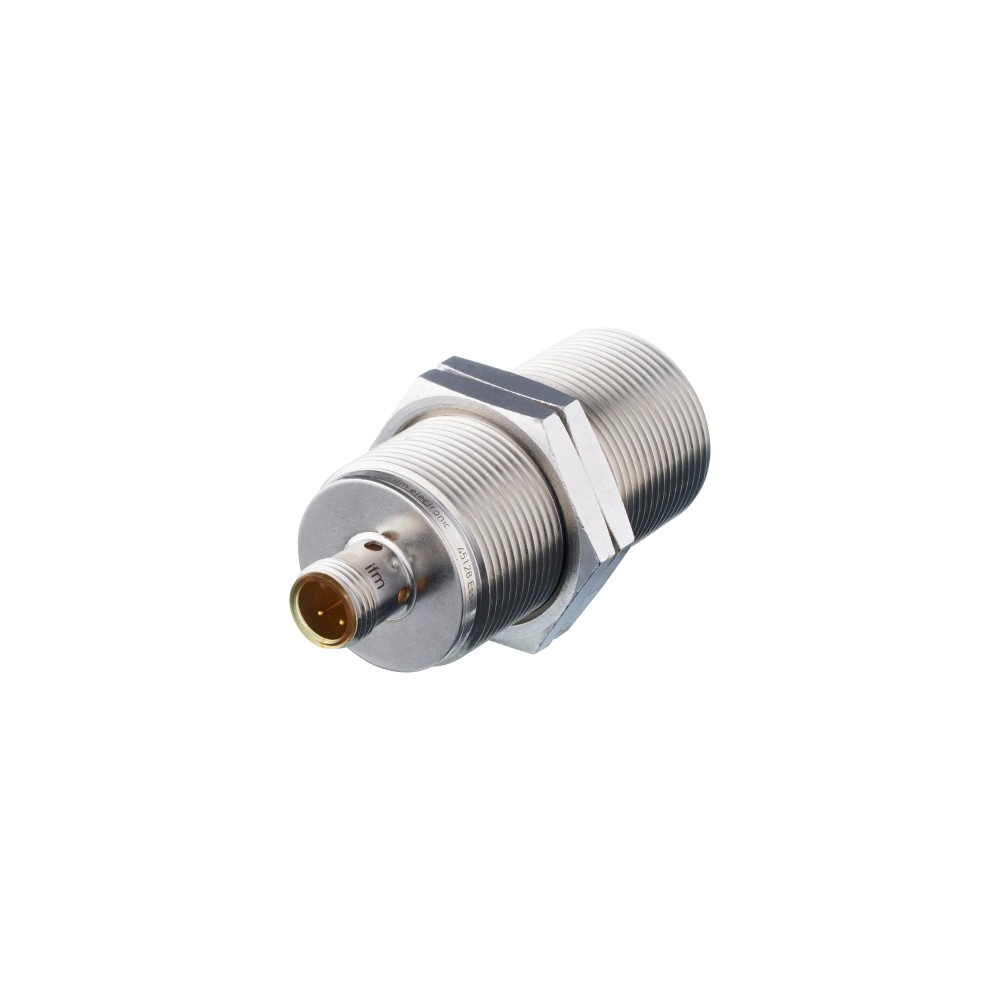

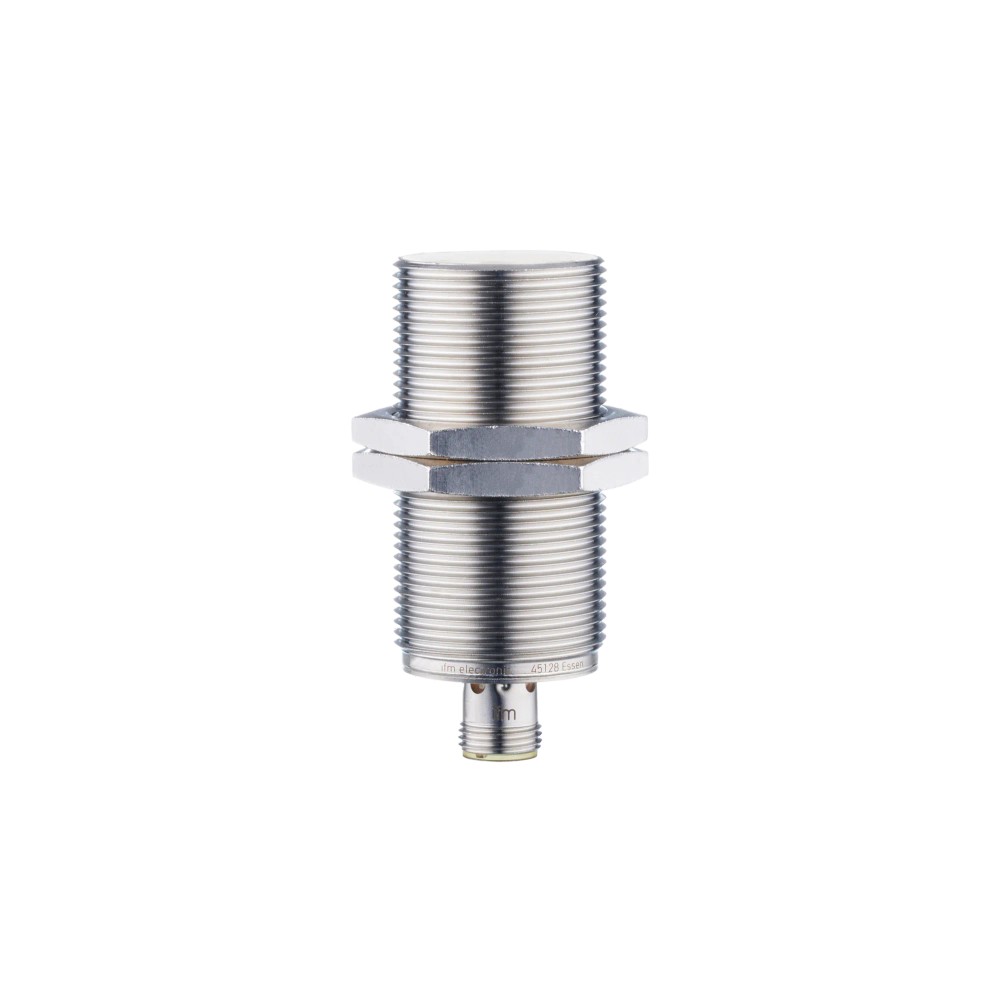

IIT212 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 15mm IP69K

Imagem meramente ilustrativa

R$ 946,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT212
EAN: 4021179118279
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP,...mais

Fechar menu

Saiba mais sobre: "IIT212 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 15mm IP69K"

Destaques do Produto

Tipo de saída

PNP, normalmente aberta

Alcance nominal

15 mm

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem

Embutida; rosca M30 x 1,5

Proteção declarada

IP68; IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IIT212, M30 x 1,5, PNP normalmente aberto, alcance de 15 mm, IP68/IP69K

O ifm IIT212 é um sensor indutivo para detecção de objetos metálicos, com aplicação indicada pelo fabricante em áreas higiênicas e processos de limpeza periódicos. Possui saída PNP normalmente aberta, alcance nominal de detecção de 15 mm e conexão elétrica M12. Seu invólucro roscado M30 x 1,5 tem proteção IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	15 mm; montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos dourados
Tensão de operação	10...30 V DC
Grau de proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz
Dimensões	M30 x 1,5; comprimento 70 mm
Material do invólucro	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva em áreas higiênicas, conforme aplicação indicada para o produto pelo fabricante.
Instalações que atendam à alimentação de 10...30 V DC, entrada compatível com saída PNP normalmente aberta e montagem roscada M30 x 1,5.
Ambientes com temperatura ambiente entre 0 e 100 °C, respeitando as demais condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou contato normalmente fechado: a ficha especifica saída PNP normalmente aberta.
Não selecionar quando a alimentação disponível estiver fora de 10...30 V DC.
Não selecionar se a instalação exigir dimensão de rosca diferente de M30 x 1,5 ou conexão elétrica diferente de M12; confirme também a compatibilidade física do cabo/conector.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; a ficha informa proteção IP68 e IP69K. A seleção deve considerar a instalação e as condições reais de limpeza, sem presumir compatibilidade com qualquer agente químico ou método de lavagem.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou equipamentos que aceitem montagem embutida M30 x 1,5 e saída PNP normalmente aberta. Essa possibilidade decorre das características do sensor; a ficha não detalha um equipamento específico.
Em ambientes com materiais diferentes do aço, considere os fatores de correção informados: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3. A distância efetiva depende do material e das condições de montagem.
A operação deve permanecer dentro da faixa ambiente de 0...100 °C. Para aplicações sujeitas à certificação UL, observe a faixa UL Ta de 0...40 °C informada na ficha.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IIT212, M30 x 1,5, PNP normalmente aberto, alcance de 15 mm, IP68/IP69K, verifique estes pontos:

Escolha o IIT212 quando

A aplicação requer detecção indutiva embutida, alcance nominal de 15 mm, saída PNP normalmente aberta, alimentação DC de 10...30 V e corpo roscado M30 x 1,5. A ficha indica uso em áreas higiênicas e processos de limpeza periódicos.

Verifique outra configuração quando

O controlador exigir lógica NPN ou normalmente fechada, a tensão de alimentação não estiver na faixa de 10...30 V DC, ou a instalação exigir outra rosca, conexão ou comportamento de saída. Compare os requisitos do circuito e a geometria de montagem com o datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação declarada no cadastro do produto.
Marca e modelo	ifm; IIT212	Identificação do fabricante e referência do produto.
SKU / Part number	IIT212	Código de identificação do produto.
GTIN	4021179118279	Identificador comercial informado na ficha.

Dados elétricos e proteção do circuito
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	10 mA	Valor informado na ficha.
Classe de proteção	II	Classificação declarada no cadastro técnico.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção informada; consulte o datasheet para as condições de operação.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente constante máxima da saída DC	100 mA	Limite informado para a saída de comutação DC.
Fontes de alimentação UL	Limited Voltage/Current	Classificação indicada na ficha.

Saída e comutação
Função elétrica	PNP	Tipo de saída especificado.
Função da saída	Normalmente aberta	Estado funcional declarado.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação informada.
Display de status de chaveamento	4 x LED amarelo	Indicação visual declarada para o estado de comutação.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal informado; a distância real de comutação tem tolerância especificada separadamente.
Distância real de comutação Sr	15 ± 10 % mm	Valor e tolerância declarados na ficha.
Distância de trabalho	0...12,15 mm	Faixa indicada no cadastro técnico.
Histerese	1...20 % de Sr	Faixa de histerese relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa a Sr indicada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para os materiais listados; influenciam a distância de detecção em relação à referência.

Conexão elétrica
Conexão	1 x M12, codificação A, 3 contatos dourados	Tipo e configuração da conexão elétrica especificados.
Número de fios	3 fios	Informação de ligação declarada na ficha; verificar pinagem no datasheet.

Condições ambientais e conformidade
Grau de proteção	IP68; IP69K	Graus de proteção declarados pelo fabricante.
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente certificada UL	0...40 °C	Faixa indicada especificamente para o certificado UL; não confundir com a faixa ambiente geral.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de descarga eletrostática declarados; CD = contato, AD = ar.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Ensaio de imunidade indicado na ficha.
EMC — Burst	EN 61000-4-4: 2 kV	Ensaio de imunidade indicado na ficha.
EMC — Surge	EN 61000-4-5: 0,5 kV	Ensaio de imunidade indicado na ficha.
EMC — AF com fio	EN 61000-4-6: 10 V	Ensaio de imunidade indicado na ficha.
Emissão EMC	EN 55011 classe B	Classificação de emissão indicada na ficha.
Certificado UL	Número de arquivo E174191; número de aprovação A001	Identificadores de certificação listados no cadastro.

Dados mecânicos e materiais
Forma construtiva	Invólucro de roscas	Formato mecânico informado.
Designação da rosca	M30 x 1,5	Dimensão da rosca para montagem.
Dimensões	M30 x 1,5; comprimento 70 mm	Dimensões gerais declaradas.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Material do invólucro e porcas	Aço inoxidável 1.4404 (316L)	Material informado para invólucro e porcas de fixação.
Material da face ativa	PEEK natural	Material informado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela dos indicadores.
Torque máximo de aperto	80 Nm	Limite máximo de aperto declarado.
Peso	121,8 g	Peso informado no cadastro técnico.
MTTF	1134 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.
Tipo de invólucro UL	Type 1	Classificação indicada no cadastro técnico.

COMPATIBILIDADE

Comunicação

• Não é especificado protocolo de comunicação; trata-se de um sensor com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. A compatibilidade elétrica depende de o dispositivo receptor aceitar saída PNP e dos limites elétricos informados no datasheet.

Processo Conexão mecânica por rosca M30 x 1,5; montagem embutida. Não há conexão de processo para fluido informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou sistema de aquisição compatível com saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão adequada ao M12 de 3 contatos.	✓	Esses requisitos correspondem à função elétrica, alimentação e conexão informadas para o IIT212; confirme a atribuição de pinos no datasheet.
Circuito que exige sinal NPN ou normalmente fechado.	✗	A ficha especifica saída PNP normalmente aberta.
Suporte mecânico roscado M30 x 1,5 com montagem embutida.	✓	A designação de rosca e o tipo de montagem correspondem aos dados do produto.
Instalação com alimentação fora da faixa de 10...30 V DC.	✗	A tensão informada para operação é 10...30 V DC.
Aplicação em áreas higiênicas e processos de limpeza periódicos, dentro das condições ambientais especificadas.	✓	Essa aplicação é indicada na ficha; o produto tem graus de proteção IP68 e IP69K. A adequação depende também das condições reais de montagem e limpeza.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IIT212, M30 x 1,5, PNP normalmente aberto, alcance de 15 mm, IP68/IP69K

Confirme que a rosca de montagem é M30 x 1,5 e que o espaço disponível comporta o comprimento de 70 mm.
Verifique que a montagem prevista é embutida e que o alvo e a geometria de instalação são compatíveis com os dados de detecção do datasheet.
Instale o sensor sem exceder o torque máximo de aperto especificado de 80 Nm.
Use conexão M12, codificação A, de 3 contatos; confirme a atribuição dos pinos no datasheet antes de energizar.
Confira a alimentação disponível: 10...30 V DC, e verifique se a entrada receptora aceita saída PNP normalmente aberta.
Após a ligação, valide o chaveamento no sistema e observe os LEDs amarelos de status; confirme a operação dentro da temperatura e das condições de proteção especificadas.

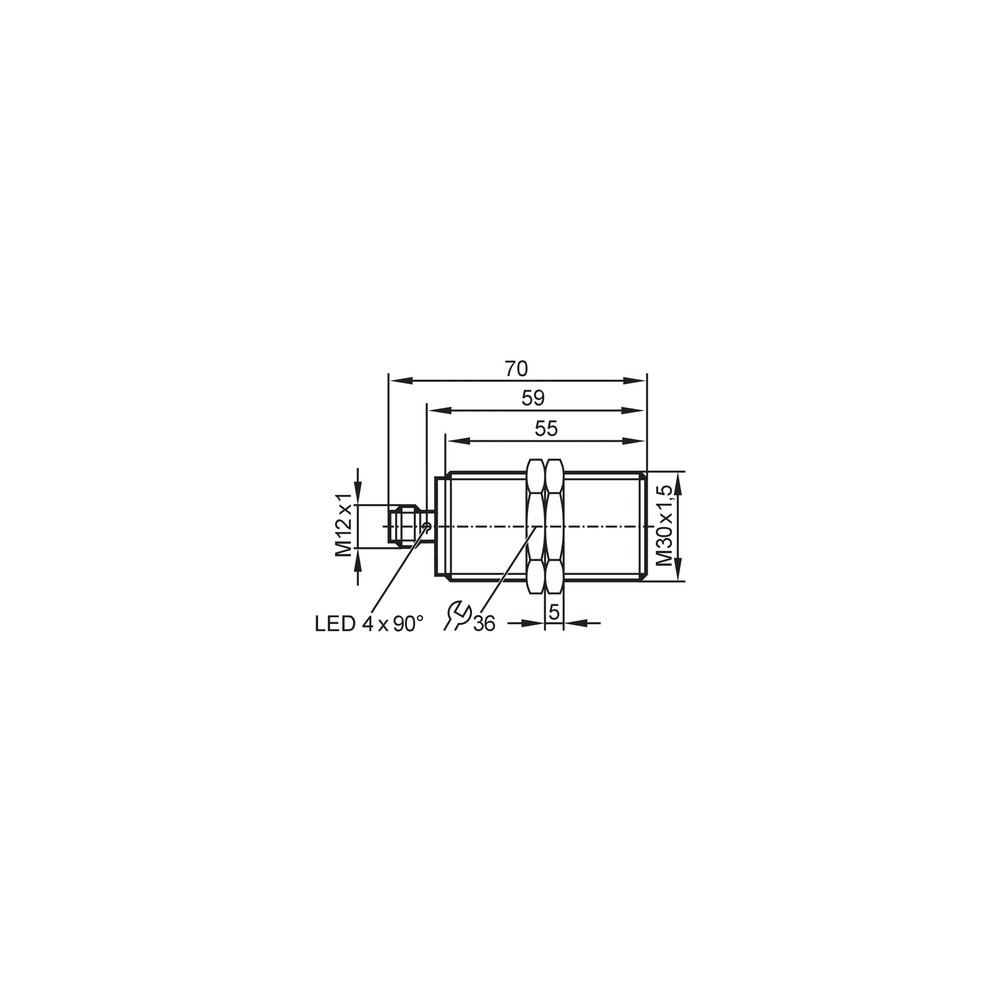

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou entrada receptora incompatível com saída PNP normalmente aberta.	Meça a alimentação nos terminais, confira a pinagem no datasheet e valide que a entrada do controlador aceita PNP normalmente aberta.
O ponto de detecção observado é menor que o esperado.	Material do alvo com fator de correção inferior ao do aço ou distância/posição de montagem fora das condições de detecção.	Identifique o material do alvo, consulte o fator de correção correspondente e compare a distância instalada com os dados de detecção do datasheet.
O estado do sensor oscila perto do ponto de comutação.	Alvo posicionado próximo ao limite de detecção, variação mecânica da posição ou condição de montagem que afeta o ponto de comutação.	Verifique a estabilidade da montagem e a distância do alvo; compare o comportamento com Sr, tolerância e histerese especificados.
O sensor apresenta falha ou comutação irregular após a instalação elétrica.	Possível sobrecarga, curto-circuito ou inversão/erro de ligação no circuito conectado.	Desenergize o circuito e confira a fiação, a carga e os limites de saída informados; verifique se a proteção do circuito foi acionada antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IIT212 (português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIT212 e para que tipo de aplicação serve?

É um sensor indutivo com saída PNP normalmente aberta, indicado na ficha para áreas higiênicas e processos de limpeza periódicos. Sua aplicação requer compatibilidade elétrica e mecânica com as especificações do produto.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há indicação de cabo ou conector fornecido.

Ele funciona com entrada NPN ou normalmente fechada?

Não conforme a configuração especificada: o IIT212 tem saída PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, selecione uma versão cuja saída corresponda ao circuito.

Posso usar em alimentação de 24 V DC?

A ficha especifica alimentação de 10...30 V DC, portanto 24 V DC está dentro dessa faixa. Confirme também a pinagem e a compatibilidade da entrada do controlador com PNP normalmente aberta.

O sensor pode operar acima de 100 °C?

A faixa de temperatura ambiente informada é 0...100 °C; a ficha não especifica operação acima desse limite. Para certificação UL, a faixa Ta indicada é 0...40 °C.

O que verificar se o sensor não detecta o alvo?

Antes de trocar o componente, confira a alimentação, a ligação e se o receptor aceita saída PNP normalmente aberta. Verifique também a distância e o material do alvo, pois a ficha informa fatores de correção diferentes por material.

Por que a distância de detecção pode ser diferente com alvos de materiais distintos?

A ficha especifica fatores de correção por material, com valores diferentes para aço, aço inoxidável, latão, alumínio e cobre. Confira o material do alvo e compare a instalação com os dados de detecção do datasheet.

É melhor comprar o sensor avulso ou procurar um kit?

O item está identificado como uma unidade e inclui 2 porcas de fixação; não há kit adicional listado na ficha. Se a aplicação exigir cabos ou conectores, confirme separadamente a necessidade e a compatibilidade da conexão M12.

Como escolher entre este sensor e uma versão com outra rosca?

Escolha o IIT212 quando a montagem requerida for M30 x 1,5, embutida, e as condições elétricas corresponderem à saída PNP normalmente aberta. Se o suporte tiver outra rosca, selecione uma dimensão compatível e valide também alcance e ligação.

Que cuidado devo ter na instalação mecânica e elétrica?

Respeite o torque máximo de 80 Nm e confirme a pinagem M12 no datasheet antes de energizar. Verifique a faixa de alimentação e a compatibilidade PNP da entrada conectada.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção sem contato por princípio indutivo; neste produto, a ficha informa alcance nominal de 15 mm. (Ref.: Alcance de detecção)

PNP

Tipo de saída de comutação especificado para o sensor; requer entrada receptora compatível com PNP. (Ref.: Função elétrica)

Normalmente aberta

Configuração de saída indicada como normalmente aberta na ficha do produto. (Ref.: Função da saída)

Montagem embutida

Configuração de instalação declarada para o sensor. (Ref.: Tipo de montagem)

IP69K

Grau de proteção declarado para o invólucro; consulte as condições e limitações de aplicação no datasheet do fabricante. (Ref.: Grau de proteção IP68; IP69K)
