Sensor Indutivo IFM IIT210 - Áreas Higiênicas M30

IIT210 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 14mm PNP/NPN IP69K

Imagem meramente ilustrativa

R$ 1.063,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT210
EAN: 4021179118255
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "IIT210 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 14mm PNP/NPN IP69K"

Destaques do Produto

Tecnologia

Sensor indutivo

Alcance nominal

14 mm, montagem embutida

Saída

Normalmente aberta, PNP/NPN

Alimentação

10...36 V DC

Conexão

Cabo PVC de 10 m

Ambiente

0...100 °C; IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IIT210 M30, 14 mm, PNP/NPN, IP68/IP69K

O IIT210 é um sensor indutivo para detectar objetos metálicos em aplicações de automação. Foi especificado para áreas higiênicas e processos de limpeza periódicos. Possui alcance nominal de 14 mm, saída normalmente aberta PNP/NPN e grau de proteção IP68/IP69K. A conexão elétrica é feita por cabo PVC de 10 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance nominal de detecção	14 mm; montagem embutida
Função de saída	Normalmente aberta; PNP/NPN
Tensão de operação	10...36 V DC
Frequência de comutação	100 Hz
Conexão elétrica	Cabo PVC de 10 m, Ø 4,9 mm; 3 x 0,34 mm²
Grau de proteção	IP68 e IP69K
Temperatura ambiente	0...100 °C
Dimensões	M30 x 1,5; comprimento 65 mm
Material do invólucro	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em equipamentos de áreas higiênicas, conforme a aplicação indicada pelo fabricante.
Instalações com montagem embutida M30 x 1,5, alimentação DC dentro da faixa especificada e conexão por cabo de 10 m.
Processos com limpeza periódica, observando os limites de temperatura e as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance nominal diferente de 14 mm ou detecção de materiais não metálicos por princípio indutivo.
Instalações que demandem conexão por conector em vez do cabo integrado de 10 m.
Circuitos cuja alimentação fique fora de 10...36 V DC ou cuja carga exceda os limites elétricos indicados na ficha.

APLICAÇÕES E USO

Uso especificado pelo fabricante: detecção indutiva em áreas higiênicas e processos com limpeza periódica, dentro das condições ambientais indicadas no datasheet.
Possibilidade de uso em automação para detectar alvos metálicos próximos ao sensor; confirmar alcance efetivo considerando material do alvo e fatores de correção especificados.
A ficha não identifica fluidos de processo, produtos químicos de limpeza ou condições de lavagem específicas; verificar compatibilidade química e instruções de instalação com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IIT210 M30, 14 mm, PNP/NPN, IP68/IP69K, verifique estes pontos:

Escolha o IIT210 quando

A aplicação exigir detecção indutiva, montagem embutida M30 x 1,5, alcance nominal de 14 mm, saída normalmente aberta PNP/NPN e conexão por cabo PVC de 10 m.

Avalie outra configuração quando

O projeto exigir outro alcance, conexão elétrica diferente, saída com outra função ou alimentação fora de 10...36 V DC. Consulte o datasheet para confirmar a adequação elétrica e mecânica da alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IIT210	Código do sensor indicado na ficha.
Marca	ifm	Fabricante informado no anúncio.
Tipo de produto	Sensor indutivo	Princípio de detecção especificado.
Aplicação indicada	Áreas higiênicas; processos de limpeza periódicos	Cenários descritos na ficha do produto.
Característica especial	Alcance aumentado; auxílio de ajuste ótico	Recursos descritos para o modelo; não substituem a validação da instalação.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação indicada.
Consumo de corrente	< 10 mA	Aplicável somente à operação em 3 fios.
Corrente de saída mínima	2 mA	Aplicável somente à operação em 2 fios.
Corrente residual máxima	0,5 mA	Aplicável somente à operação em 2 fios.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente indicado para a saída.
Classe de proteção	II	Classificação elétrica indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Proteção declarada; versão por impulso.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.

Saídas
Função elétrica	PNP/NPN	Configuração de saída indicada na ficha.
Função de saída	Normalmente aberta	Estado funcional especificado.
Número de fios	2 fios ou 3 fios	A ficha apresenta modos de operação com 2 e 3 fios; consultar o esquema de ligação para a configuração.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Indicação de status	1 LED amarelo	Indicação visual do estado de comutação.

Faixa de detecção
Alcance de detecção	14 mm	Alcance nominal informado para montagem embutida.
Distância real de comutação Sr	14 ± 10 % mm	Faixa da distância real de comutação declarada.
Distância de trabalho	0...11,34 mm	Faixa de trabalho informada pelo fabricante.
Histerese	3...15 % de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material de alvo indicados na ficha.

Condições ambientais e compatibilidade eletromagnética
Temperatura ambiente	0...100 °C	Faixa operacional informada.
Grau de proteção	IP68; IP69K	Classificações declaradas pelo fabricante; condições de ensaio e instalação devem ser verificadas no datasheet.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio informados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio informado.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de ensaio informado.
EMC — Surge	EN 61000-4-5: 0,5 kV linha a linha; Ri: 2 Ohm	Condição de ensaio informada.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de ensaio informado.
Emissão EMC	EN 55011 classe B	Classificação declarada.
Temperatura ambiente certificação UL	0...40 °C	Faixa indicada especificamente para a certificação UL.
UL Enclosure type	Type 1	Classificação UL informada na ficha.
Número do arquivo UL	E174191	Identificação documental UL informada.

Dados mecânicos e materiais
Forma construtiva	Corpo roscado	Formato construtivo indicado.
Designação da rosca	M30 x 1,5	Dimensão da rosca de montagem.
Tipo de montagem	Embutido	Configuração de montagem especificada.
Comprimento	65 mm	Dimensão indicada para o corpo.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material declarado para o invólucro e porcas de fixação.
Material da face ativa	PEEK natural	Material declarado para a face ativa.
Material da janela dos LEDs	PEI	Material declarado para a janela dos LEDs.
Peso	456,8 g	Peso informado no conjunto de atributos do produto.

Conexão elétrica
Cabo	PVC, 10 m, Ø 4,9 mm; 3 x 0,34 mm²	Tipo, comprimento e seção do cabo informados.

Itens fornecidos e identificação
Material incluído	2 porcas de fixação	Acessórios incluídos conforme a ficha.
GTIN	4021179118255	Identificação comercial informada.
SKU / Part number	IIT210	Código do produto informado.
MTTF	1479 anos	Valor declarado na ficha; não representa garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a ficha informa saída de comutação PNP/NPN.

Conexões

Elétrica Alimentação de 10...36 V DC. Cabo PVC de 10 m, Ø 4,9 mm, 3 x 0,34 mm². Saída normalmente aberta PNP/NPN. A ficha informa operação com 2 ou 3 fios; considerar os valores de corrente específicos de cada modo no datasheet.

Processo Conexão de processo por corpo roscado M30 x 1,5, instalação embutida. Não é informada conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada DC de controlador ou sistema de automação compatível com saída PNP ou NPN normalmente aberta	✓	A ficha especifica saída PNP/NPN normalmente aberta e alimentação de 10...36 V DC; verificar a configuração elétrica e os requisitos da entrada do controlador.
Montagem embutida em suporte com rosca M30 x 1,5	✓	A rosca e o tipo de montagem embutida estão especificados.
Aplicação com temperatura ambiente entre 0 e 100 °C	✓	Essa é a faixa de temperatura ambiente informada para o produto.
Detecção de alvo não metálico usando o sensor como detector capacitivo ou óptico	✗	O produto é indutivo; a ficha não o especifica para detecção por esses princípios.
Alimentação fora da faixa de 10...36 V DC	✗	A tensão de operação informada é 10...36 V DC.
Conexão exigida por conector removível no próprio sensor	✗	A ficha deste modelo especifica cabo PVC de 10 m, não um conector removível.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IIT210 M30, 14 mm, PNP/NPN, IP68/IP69K

Confirme que a aplicação requer sensor indutivo e que a alimentação está dentro de 10...36 V DC.
Verifique a dimensão de montagem M30 x 1,5 e a condição de montagem embutida no projeto.
Posicione o sensor respeitando a distância de trabalho e as características do alvo indicadas no datasheet.
Use o esquema de ligação do fabricante para definir a operação em 2 ou 3 fios e a configuração PNP/NPN.
Conecte o cabo PVC integrado de 10 m ao circuito, respeitando a identificação dos condutores no datasheet; não deduza cores sem consultar o esquema.
Após a energização, confirme a indicação do LED amarelo e valide o ponto de comutação no equipamento.

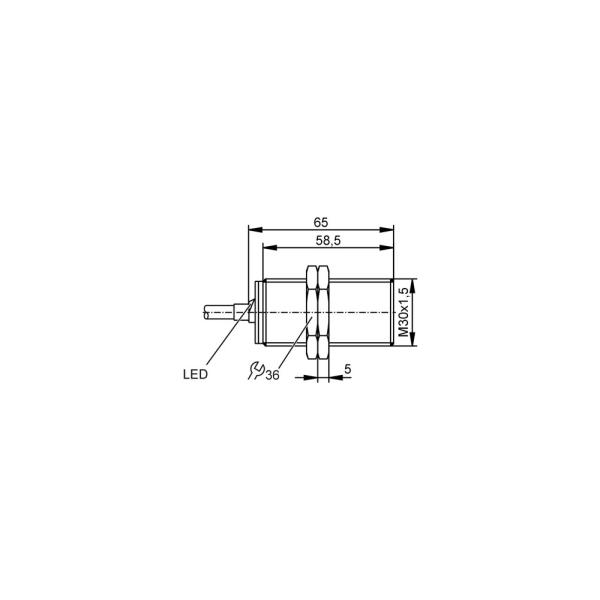

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta, distância de trabalho excessiva ou alvo com fator de correção que reduz o alcance efetivo.	Meça a alimentação nos terminais, confira a ligação no datasheet e verifique distância e material do alvo em relação aos fatores de correção.
A entrada do controlador permanece acionada ou não reconhece a saída.	Incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada, ou seleção incorreta do modo de ligação.	Confirme o tipo de entrada do controlador e compare com o esquema de ligação e a configuração usada no sensor.
A saída comuta de forma instável perto do ponto de detecção.	Alvo operando próximo ao limite da distância de trabalho, variação do ponto de comutação ou material do alvo com fator de correção diferente do aço.	Meça a posição do alvo, consulte a faixa de distância de trabalho e verifique o material e o fator de correção correspondente.
O sensor ou a carga apresenta interrupções após a conexão.	Curto-circuito, sobrecarga da saída ou polaridade invertida na instalação.	Desenergize o circuito, verifique cabos e carga, confirme polaridade e compare a corrente da carga com o limite especificado para a saída.

DOCUMENTAÇÃO TÉCNICA

Datasheet IIT210 em português (Datasheet) Desenho em escala IIT210 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIT210 e para que tipo de aplicação serve?

É um sensor indutivo de proximidade para detecção de objetos metálicos. A ficha indica uso em áreas higiênicas e processos de limpeza periódicos.

O sensor pode ser ligado a uma entrada PNP ou NPN?

A ficha informa saída PNP/NPN normalmente aberta. Confirme no datasheet a ligação adequada ao tipo de entrada do controlador e ao modo de 2 ou 3 fios.

O que acompanha o sensor?

A ficha lista duas porcas de fixação. O sensor possui cabo PVC integrado de 10 m.

Este modelo serve para detectar plástico ou outros alvos não metálicos?

A ficha o identifica como sensor indutivo e não especifica detecção de alvos não metálicos. Para esse requisito, selecione uma tecnologia de detecção documentada para o material.

Posso usar o IIT210 com alimentação AC ou acima de 36 V?

Não conforme a faixa informada: o produto especifica alimentação de 10...36 V DC. A ficha não indica alimentação AC nem operação acima de 36 V.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação DC, a ligação PNP/NPN e a distância entre a face ativa e o alvo. Considere também o material do alvo e o fator de correção indicado no datasheet.

A saída não é reconhecida pelo CLP; o sensor está com defeito?

Não necessariamente. Confira se a entrada do CLP é compatível com a configuração PNP ou NPN usada e se a ligação em 2 ou 3 fios corresponde ao esquema do fabricante.

Quando escolher este modelo em vez de um sensor com outra conexão?

Escolha o IIT210 quando forem adequados a rosca M30 x 1,5, a montagem embutida e o cabo PVC integrado de 10 m. Se o projeto exigir conector removível ou outro alcance, procure uma versão com esses requisitos especificados.

Como devo instalar e ajustar o sensor?

Monte-o na rosca M30 x 1,5 conforme a configuração embutida e ajuste a posição dentro da distância de trabalho especificada. Use o datasheet para o esquema elétrico e valide a comutação com o alvo real.

O cabo pode ser encurtado ou emendado durante a instalação?

A ficha fornecida não especifica procedimento para encurtar ou emendar o cabo. Consulte as instruções do fabricante antes de alterar o cabo integrado.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta alvos por princípio indutivo; neste produto, a aplicação é especificada para detecção de objetos metálicos. (Ref.: tipo de sensor — indutivo)

Montagem embutida

Instalação prevista para que o sensor seja montado embutido na superfície de suporte, conforme as condições dimensionais do fabricante. (Ref.: tipo de montagem — embutido)

PNP/NPN

Configurações de saída de comutação que devem corresponder ao tipo de entrada do controlador conectado. (Ref.: função elétrica — PNP/NPN)

Distância real de comutação usada como referência para especificações de alcance e variação do ponto de comutação. (Ref.: distância real de comutação Sr — 14 ± 10 % mm)

IP69K

Grau de proteção declarado pelo fabricante para o invólucro; a ficha não detalha neste contexto as condições específicas de ensaio. (Ref.: grau de proteção — IP68/IP69K)
