Sensor Indutivo ifm IIT205 M30 PNP 14mm

Pré-visualizar: IIT205 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 14mm

IIT205 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 14mm

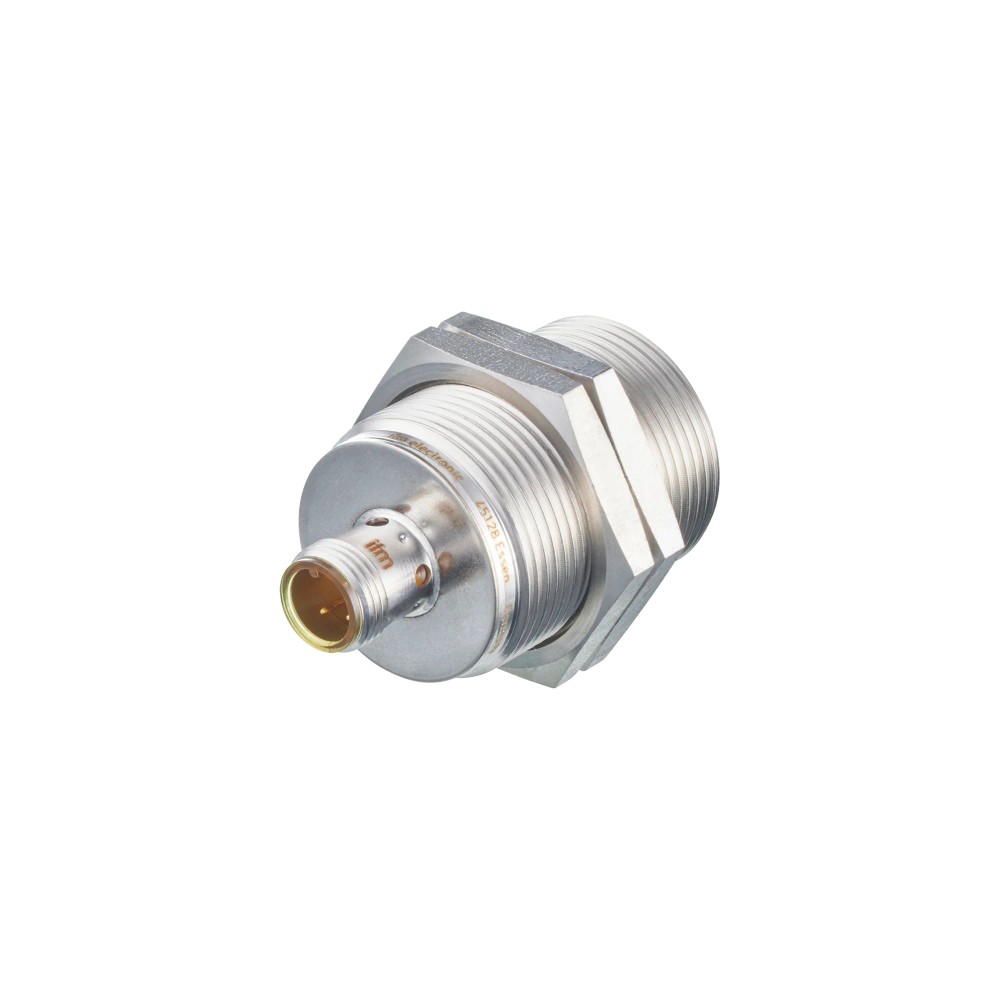

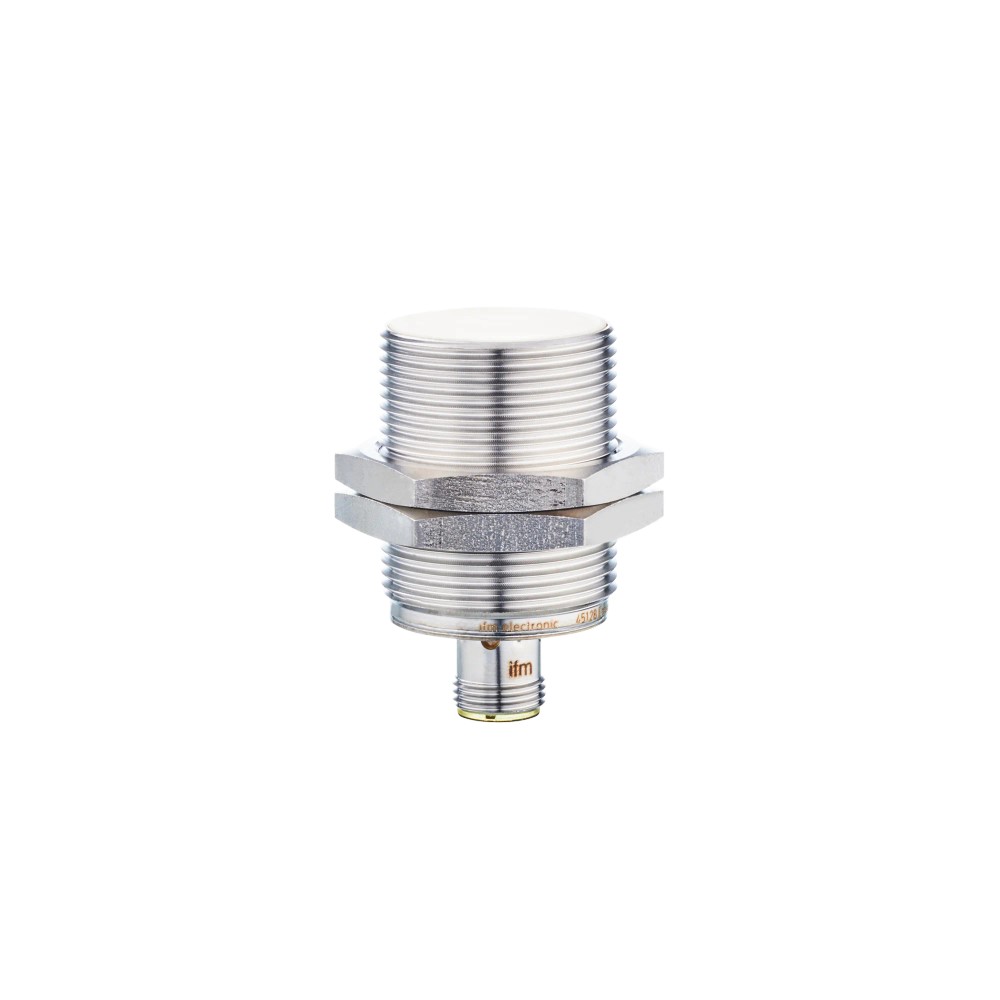

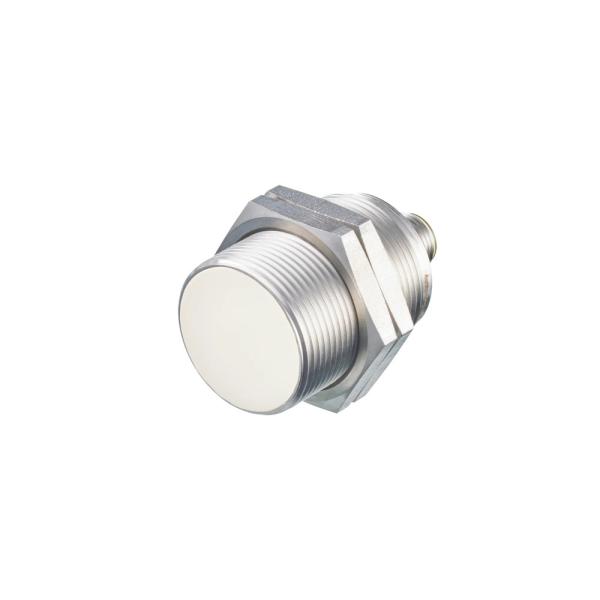

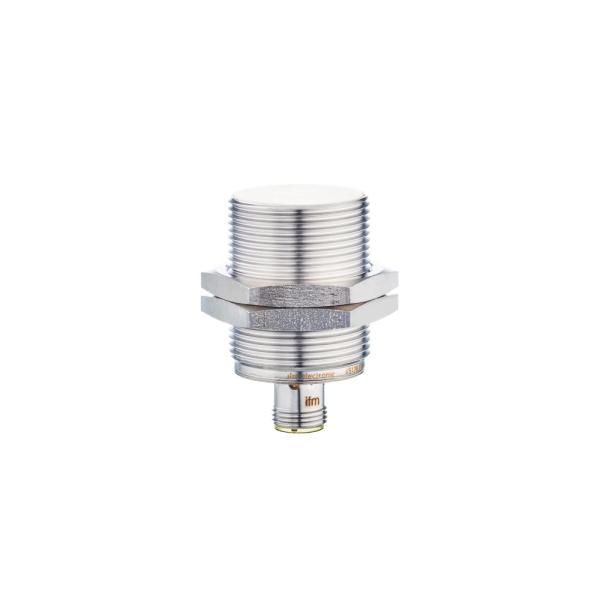

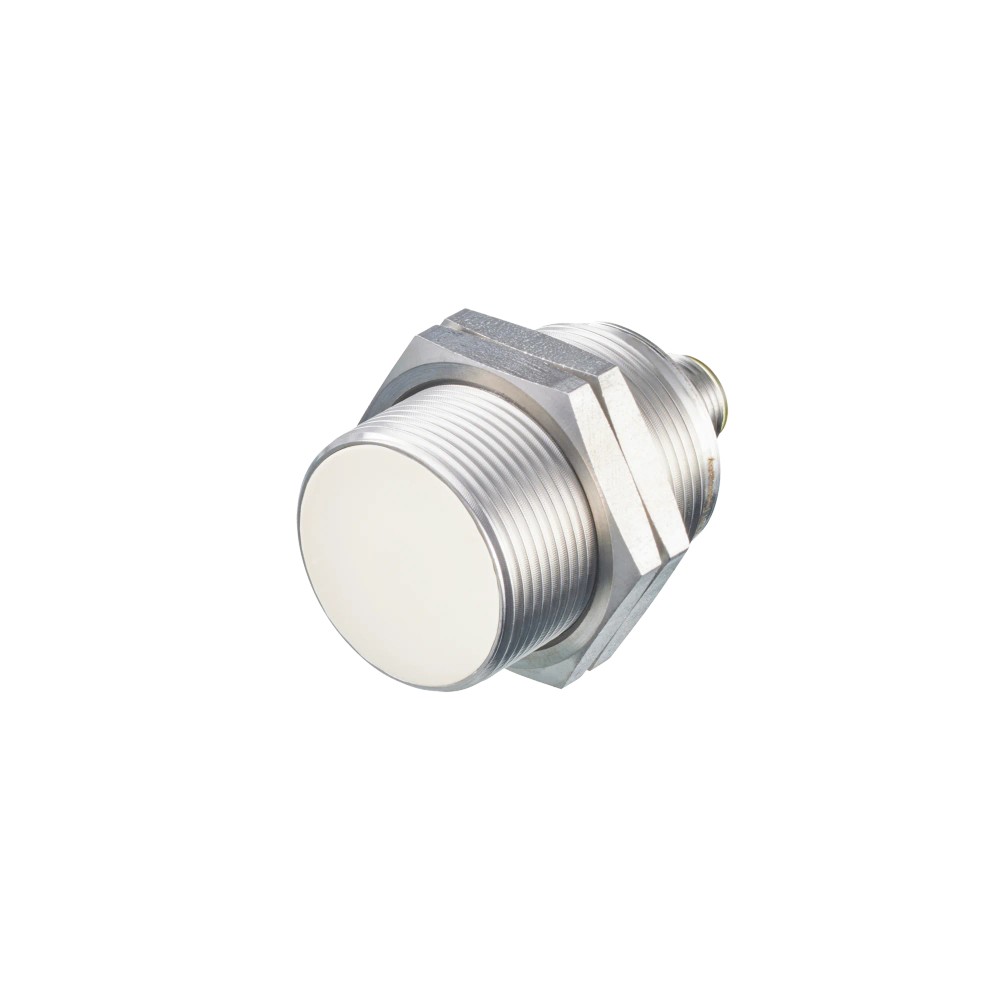

Imagem meramente ilustrativa

R$ 886,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT205
EAN: 4021179118194
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IIT205 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 14mm"

Destaques do Produto

Tipo de Saída

PNP

Função

Normalmente aberto

Conexão

M12

Alcance

14 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IIT205 - M30, PNP, 14mm, Áreas Higiênicas

O IIT205 é um sensor indutivo de alta performance da ifm, ideal para ambientes industriais exigentes. Com carcaça em aço inoxidável e face em PEEK, oferece proteção IP69K para processos de limpeza frequentes. Suas principais características incluem montagem embutida, alcance de detecção de 14 mm e contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	IIT205
Alcance	14 mm
Conexão	M12
Proteção	IP68 / IP69K
Material	Aço Inox 316L
Saída	PNP (NO)
Montagem	Embutida

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de processamento de alimentos e bebidas
Ambientes com limpeza diária com jatos de água (IP69K)
Linhas de montagem com necessidade de alta precisão (montagem embutida)
Aplicações com alta exposição a agentes de limpeza químicos

⚠ Considere outro se precisa de:

Locais com temperatura ambiente superior a 100 °C
Aplicações que exigem detecção de materiais não metálicos
Ambientes com risco de impacto mecânico direto contra a face sensora
Conexões elétricas que não sigam o padrão M12 A-coded

APLICAÇÕES E USO

Indústria alimentícia (detectar componentes metálicos em esteiras de envase)
Processos de automação com limpeza química (CIP/SIP)
Equipamentos que operam em ambientes úmidos ou com jatos de água

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IIT205 - M30, PNP, 14mm, Áreas Higiênicas, verifique estes pontos:

Quando escolher o IIT205

Selecione este modelo para ambientes higiênicos ou de lavagem frequente, onde a resistência a químicos e vedação IP69K são mandatórias.

Quando buscar alternativa

Busque outra versão se a aplicação for em áreas com risco de explosão (Ex-zone) ou se o ambiente possuir temperatura constante acima de 100 °C.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de invólucro	Roscado M30 x 1,5	Forma construtiva cilíndrica padrão
Material da carcaça	Aço inoxidável 1.4404 (316L)	Material resistente à corrosão
Material da face ativa	PEEK natural	Alta resistência química e térmica

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Saída de comutação	PNP	Configuração da saída elétrica
Corrente máxima	100 mA	Carga máxima suportada

COMPATIBILIDADE

Comunicação

• Sinal digital PNP padrão

Conexões

Elétrica Conector M12 A-coded (3 pinos)

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	Possui certificação IP69K, resistindo a jatos de alta pressão.
Detecção de objetos plásticos	✗	Sensor indutivo é restrito apenas a materiais metálicos.
Instalação em rosca M30	✓	Compatível com padrão M30 x 1,5 conforme especificação técnica.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IIT205 - M30, PNP, 14mm, Áreas Higiênicas

Verificar se a área de montagem está limpa e sem obstruções.
Rosquear o sensor no orifício de montagem (M30).
Ajustar a posição do sensor de forma que fique nivelado (montagem embutida).
Fixar utilizando as duas porcas de aço inoxidável inclusas.
Aplicar torque máximo de 80 Nm na fixação.
Conectar o cabo M12, garantindo o travamento seguro do conector.

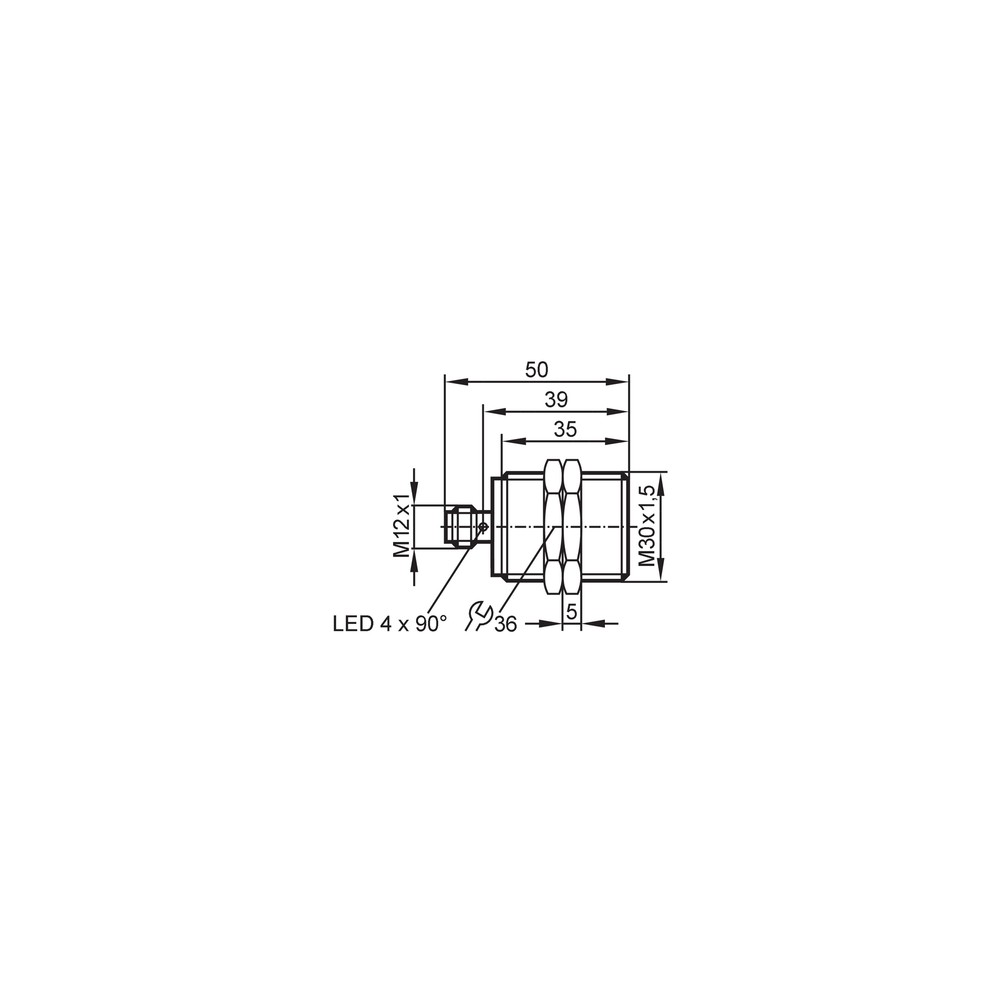

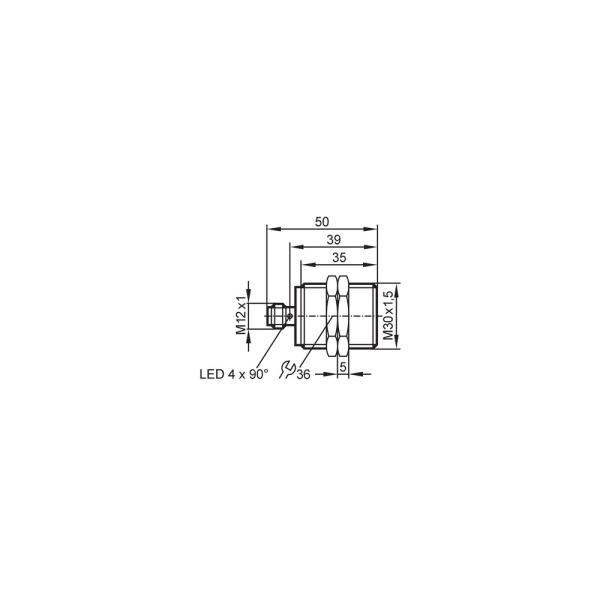

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende	Falha na fiação ou curto-circuito na carga	Testar continuidade do cabo e carga de saída
Sensor não comuta	Alvo metálico fora da distância de alcance (14 mm)	Medir distância física entre o sensor e o objeto
Funcionamento intermitente	Tensão de alimentação fora da faixa especificada (10-30V)	Medir a tensão nos terminais do conector
Sinal falso positivo ou ausente	Acúmulo de sujeira metálica na face do sensor	Limpar a face ativa (PEEK) com pano macio

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IIT205 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IIT205?

O IIT205 é um sensor indutivo M30 com face sensora em PEEK, desenvolvido especificamente para ambientes higiênicos com processos de limpeza frequentes.

O que vem na embalagem além do sensor?

O sensor acompanha 2 porcas de fixação para montagem mecânica.

O sensor pode ser usado em qualquer temperatura?

Este modelo não é indicado para atmosferas explosivas ou aplicações onde a temperatura de processo exceda 100 °C, pois pode comprometer a integridade dos materiais.

Este sensor detecta objetos não metálicos?

O IIT205 é projetado para materiais metálicos; ele não detecta plásticos, líquidos não condutivos ou objetos de madeira.

O sensor parou de funcionar, o que devo verificar?

Se o sensor não comuta mesmo com o alvo presente, verifique primeiro a tensão de alimentação (10-30V DC) e se o LED indicador de status está aceso.

Por que o LED de status pisca ou não acende?

Isso geralmente indica um erro de conexão ou curto-circuito na carga; verifique o diagrama de fiação do conector M12 e a corrente máxima de saída (100 mA).

Qual a diferença deste sensor para um modelo comum?

Este sensor possui grau de proteção IP68/IP69K, sendo superior a sensores industriais padrão que possuem apenas IP67, tornando-o ideal para lavagem com jatos de alta pressão.

Este sensor é melhor para alimentos do que um sensor niquelado?

Para aplicações em higiene alimentar, o IIT205 é a escolha preferencial devido à carcaça em aço inoxidável 1.4404 e face em PEEK, atendendo normas de resistência química superiores.

Como devo fixar o sensor na máquina?

A instalação requer a fixação mecânica através das duas porcas fornecidas, garantindo torque máximo de 80 Nm para evitar danos à rosca M30.

Como funciona a procedência e suporte deste produto?

A marca ifm electronic garante a conformidade com as normas mencionadas no datasheet, com suporte técnico disponível pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que garante resistência contra jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) quando o sensor é ativado (Ref.: IEC 60947-5-2).

Montagem Embutida

Forma de instalação onde o sensor é nivelado com a superfície de montagem metálica, reduzindo o risco de danos mecânicos (Ref.: datasheet do produto).

Histerese

Diferença entre o ponto de comutação de aproximação e o de afastamento do objeto, que evita chaveamentos falsos (Ref.: 1-20% de Sr).

PEEK

Polímero de alto desempenho utilizado na face sensora pela sua excelente resistência térmica e química (Ref.: propriedades do material).
