Sensor Indutivo IFM IIT204 M30 - Áreas Higiênicas

Pré-visualizar: IIT204 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 14mm PNP/NPN

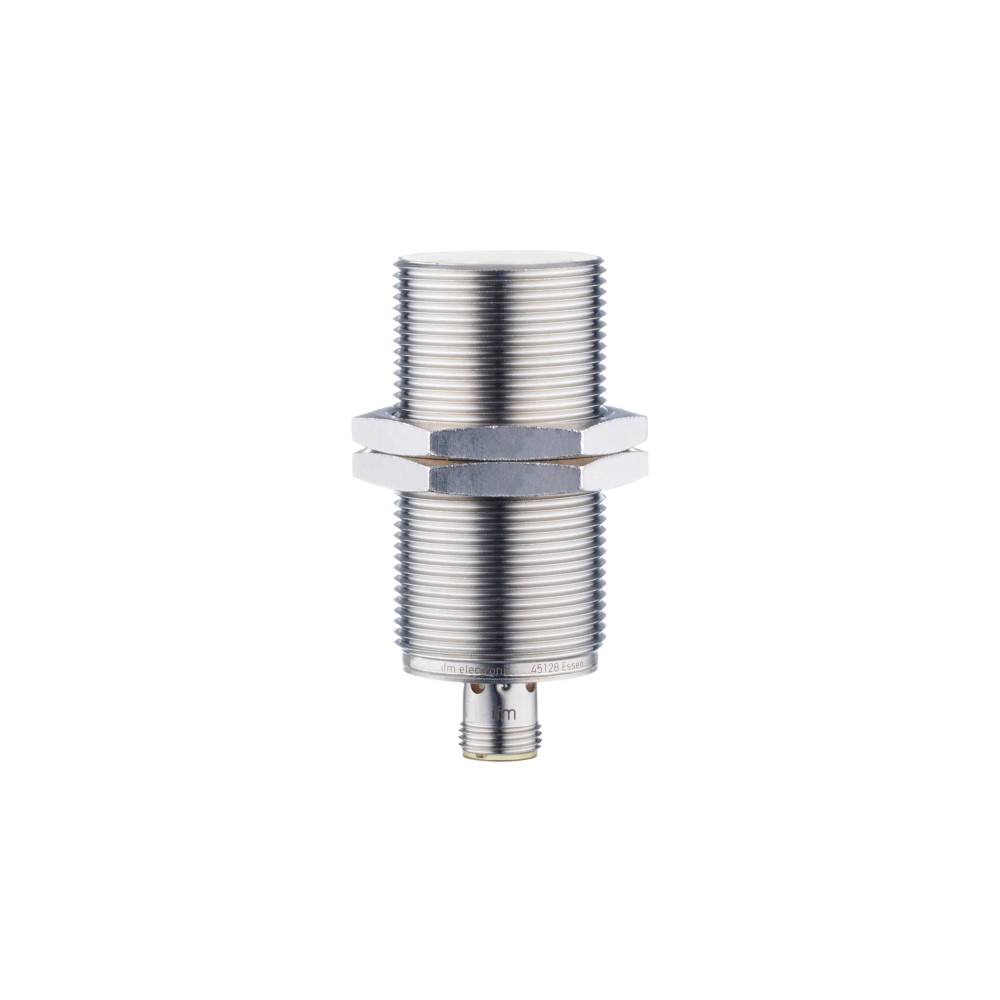

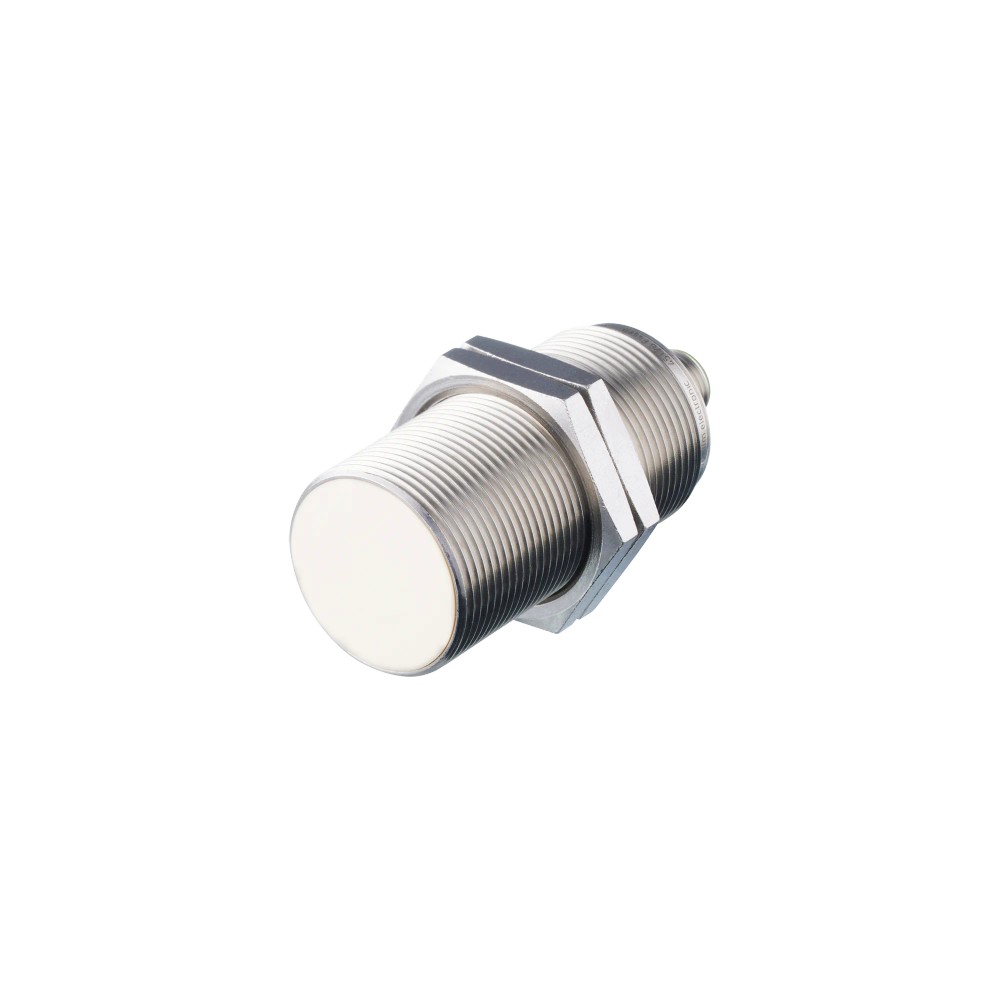

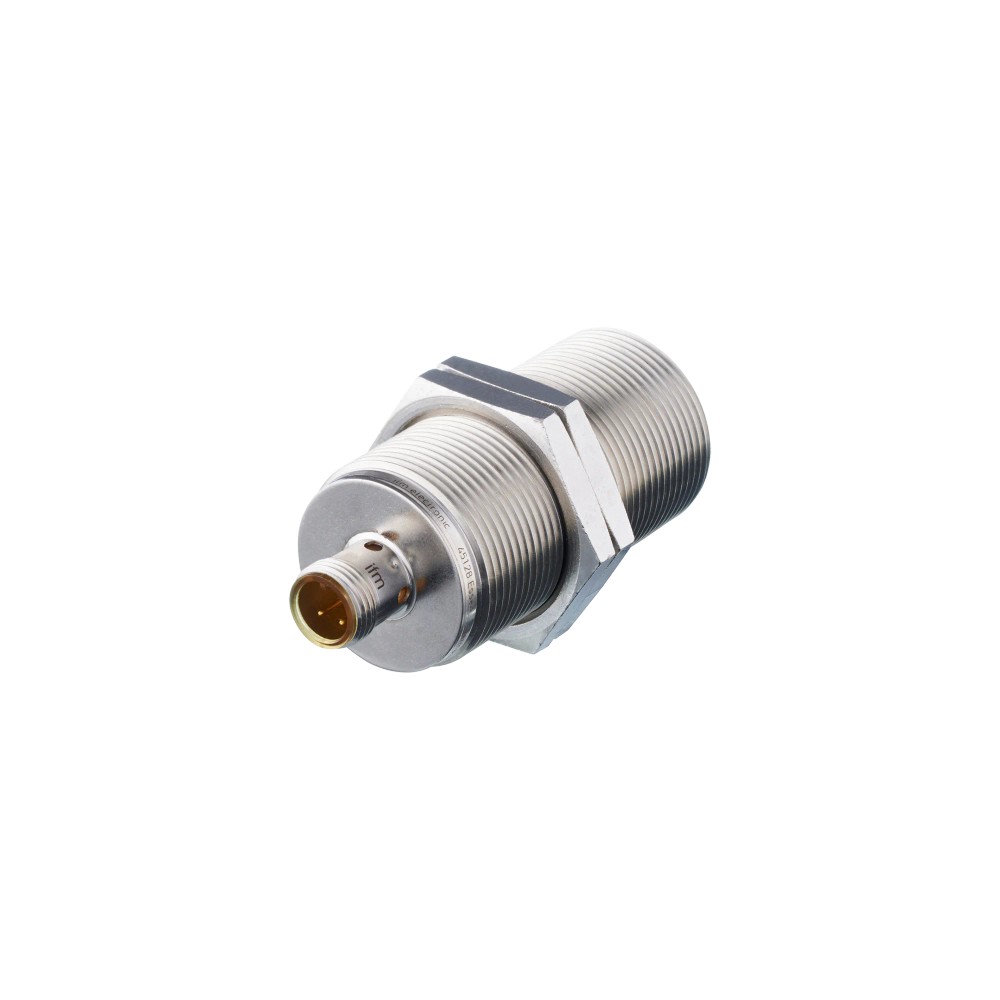

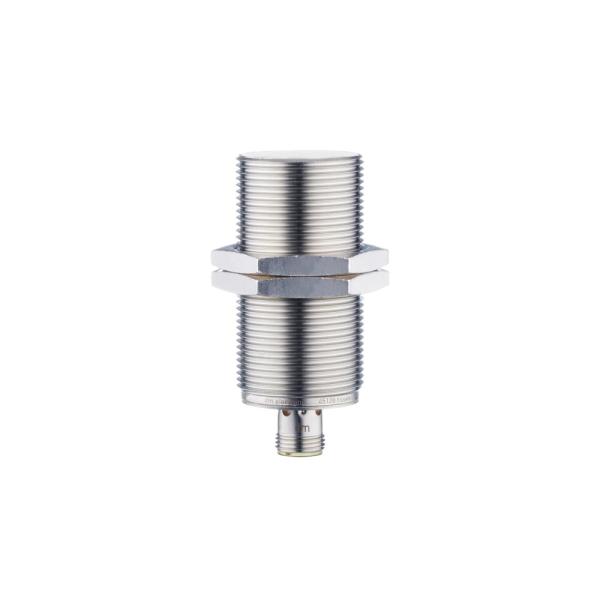

IIT204 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 14mm PNP/NPN

Imagem meramente ilustrativa

R$ 979,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT204
EAN: 4021179118187
NCM do produto: 85365090

Destaques do Produto Alcance nominal 14 mm...mais

Fechar menu

Saiba mais sobre: "IIT204 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 14mm PNP/NPN"

Destaques do Produto

Alcance nominal

14 mm

Montagem

Embutida; rosca M30 x 1,5

Tipo de saída

Normalmente aberta, PNP/NPN

Tensão de operação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Condições ambientais

0...100 °C; IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIT204 M30, 14 mm, PNP/NPN

O IFM IIT204 é um sensor indutivo para detectar objetos metálicos sem contato, com aplicação indicada em áreas higiênicas e processos de limpeza periódicos. Tem alcance nominal de 14 mm, montagem embutida e saída normalmente aberta PNP/NPN. Seu invólucro é de aço inoxidável 316L, com proteção IP68 e IP69K e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	14 mm; montagem embutida
Rosca e comprimento	M30 x 1,5; 70 mm
Saída	Normalmente aberta; PNP/NPN
Alimentação	10...30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos
Grau de proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz
Materiais	Invólucro de aço inoxidável 1.4404 (316L); face ativa de PEEK natural

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalações com montagem embutida M30 x 1,5 e distância de detecção compatível com 14 mm nominais.
Aplicações em áreas higiênicas e processos com limpeza periódica, dentro da faixa de temperatura ambiente especificada e com conexão M12 compatível.
Circuitos de controle que aceitem saída normalmente aberta PNP ou NPN, respeitando alimentação e limites elétricos especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de materiais não metálicos: o produto é um sensor indutivo, e a ficha não declara detecção desses materiais.
Não selecionar se a distância necessária exceder o alcance nominal de 14 mm ou se o espaço de montagem não aceitar corpo M30 x 1,5 com 70 mm de comprimento.
Não conectar a alimentação fora de 10...30 V DC ou operar fora da temperatura ambiente de 0...100 °C.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas higiênicas e processos com limpeza periódica. A ficha especifica proteção IP68 e IP69K; confirme no datasheet os detalhes e condições de instalação aplicáveis ao processo de limpeza.
Pode ser considerado para detectar objetos metálicos em máquinas e equipamentos quando a montagem embutida M30 x 1,5, a distância de trabalho declarada e a interface elétrica forem compatíveis. Essa utilização é uma possibilidade baseada nas características do sensor; valide o material do alvo e o alcance efetivo com os fatores de correção do fabricante.
A temperatura ambiente especificada é de 0...100 °C. A ficha também registra condições UL de Ta 0...40 °C; consulte o datasheet para determinar a condição aplicável à certificação e à instalação específica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIT204 M30, 14 mm, PNP/NPN, verifique estes pontos:

Escolha o IIT204

Quando a instalação requer sensor indutivo embutido M30 x 1,5, alcance nominal de 14 mm, saída normalmente aberta PNP/NPN e conexão M12 de 3 contatos, além das condições ambientais declaradas.

Considere outra especificação

Busque outro modelo se o espaço disponível não comportar o corpo M30 x 1,5 e 70 mm, se a lógica de saída requerida não aceitar PNP/NPN normalmente aberta ou se a alimentação, a distância necessária ou a temperatura estiverem fora dos limites indicados. Confirme no datasheet os requisitos detalhados da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IIT204	Identificação do modelo.
Marca	IFM	Fabricante informado no anúncio.
SKU / Part Number	IIT204	Código para identificação e reposição.
GTIN	4021179118187	Identificador comercial informado.
Aplicação declarada	Áreas higiênicas e processos de limpeza periódicos	Aplicação descrita na ficha do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada.
Observação de aplicação	Apropriado para IEC 61131-2 para SPS Typ 1	Referência declarada na ficha; consulte o datasheet para condições de aplicação.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 15 mA	Valor máximo indicado na ficha.
Corrente residual máxima	0,6 mA	Valor declarado para a saída.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Condição de proteção declarada.
Classe de proteção	II	Classificação informada pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências EMC registrados na ficha.
Certificado UL	Ta 0...40 °C; enclosure Type 1; fontes Limited Voltage/Current; aprovação UL A039; arquivo UL E174191	Dados de certificação e condições UL informados na ficha.

Saída e comutação
Configuração de saída	Normalmente aberta; PNP/NPN	Tipo de saída declarado.
Número de fios	2 fios; 3 fios	Opções informadas na ficha; confirme a configuração da unidade e a ligação no datasheet.
Corrente de saída mínima	2 mA, somente em operação com 2 fios	Condição específica para operação com 2 fios.
Corrente constante máxima da saída DC	100 mA	Limite declarado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado.
Frequência de comutação DC	100 Hz	Frequência de comutação declarada.

Detecção e desvios
Alcance de detecção	14 mm	Valor nominal informado para montagem embutida.
Distância real de comutação Sr	14 ± 10 % mm	Faixa indicada para a distância real de comutação.
Distância de trabalho	0...11,34 mm	Intervalo de trabalho declarado na ficha.
Histerese	1...20 % de Sr	Desvio indicado em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material listados na ficha; considere-os ao avaliar o alcance na aplicação.

Conexões e montagem
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conector e contatos declarados.
Rosca de montagem	M30 x 1,5	Dimensão mecânica da rosca.
Tipo de montagem	Embutido	Configuração de instalação indicada.
Dimensões	M30 x 1,5; comprimento 70 mm	Dimensões externas declaradas.
Torque máximo de aperto	80 Nm	Limite de aperto informado; aplicar conforme instruções do fabricante.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Materiais e construção
Invólucro	Aço inoxidável 1.4404 (316L)	Material de construção declarado.
Face ativa	PEEK natural	Material de construção declarado.
Janela dos LEDs	PEI	Material de construção informado na ficha.
Porcas de fixação	Aço inoxidável 1.4404 (316L)	Material das porcas indicado.
Forma construtiva	Forma construtiva de roscas	Descrição construtiva registrada na ficha.

Condições ambientais e proteção
Grau de proteção	IP68; IP69K	Graus de proteção declarados pelo fabricante.
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente informada.

Indicação e vida útil
Indicadores de estado	Status de chaveamento: 4 LEDs amarelos a cada 90°; ajuste adicional: 1 LED vermelho	Indicação visual descrita na ficha.
Auxílio de ajuste ótico	Sim	Recurso indicado pelo fabricante.
MTTF	1058 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil individual.

Dados comerciais
Peso	123 g	Valor de peso declarado no conjunto de atributos do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código fiscal registrado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é descrito como sensor indutivo com saída de comutação.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída normalmente aberta PNP/NPN. Verifique a configuração elétrica e a pinagem no datasheet antes da ligação.

Processo Conexão mecânica roscada M30 x 1,5; montagem embutida. Comprimento do corpo: 70 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída de comutação PNP ou NPN normalmente aberta, alimentação de 10...30 V DC e ligação M12 correspondente	✓	As configurações de saída, faixa de alimentação e conector estão informadas para o IIT204; confirme a pinagem e os requisitos da entrada no datasheet.
Instalação com montagem roscada embutida M30 x 1,5 e distância de detecção dentro do alcance nominal	✓	A ficha especifica rosca M30 x 1,5, montagem embutida e alcance nominal de 14 mm.
Aplicação que exige comunicação por protocolo digital específico	✗	A ficha não informa protocolo digital; indica saída de comutação PNP/NPN.
Circuito alimentado fora da faixa de 10...30 V DC	✗	A tensão de operação declarada é 10...30 V DC.
Detecção exigida além de 14 mm nominais	✗	O alcance de detecção declarado é 14 mm; a adequação a uma distância superior não está especificada.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIT204 M30, 14 mm, PNP/NPN

Confirme que o ponto de montagem aceita rosca M30 x 1,5, instalação embutida e comprimento de 70 mm.
Verifique no datasheet a distância entre sensor e alvo, considerando o alcance nominal, a distância de trabalho e o fator de correção correspondente ao material detectado.
Instale o sensor e fixe-o sem exceder o torque máximo informado de 80 Nm; siga as instruções do fabricante para a montagem.
Use uma alimentação DC dentro da faixa de 10...30 V e confirme que o circuito de controle aceita saída normalmente aberta PNP ou NPN.
Conecte o cabo ou componente correspondente ao conector M12, codificação A, e valide a pinagem no datasheet antes de energizar.
Após a instalação, energize o circuito e verifique a comutação e os indicadores do sensor; confirme a operação no ponto de detecção previsto.

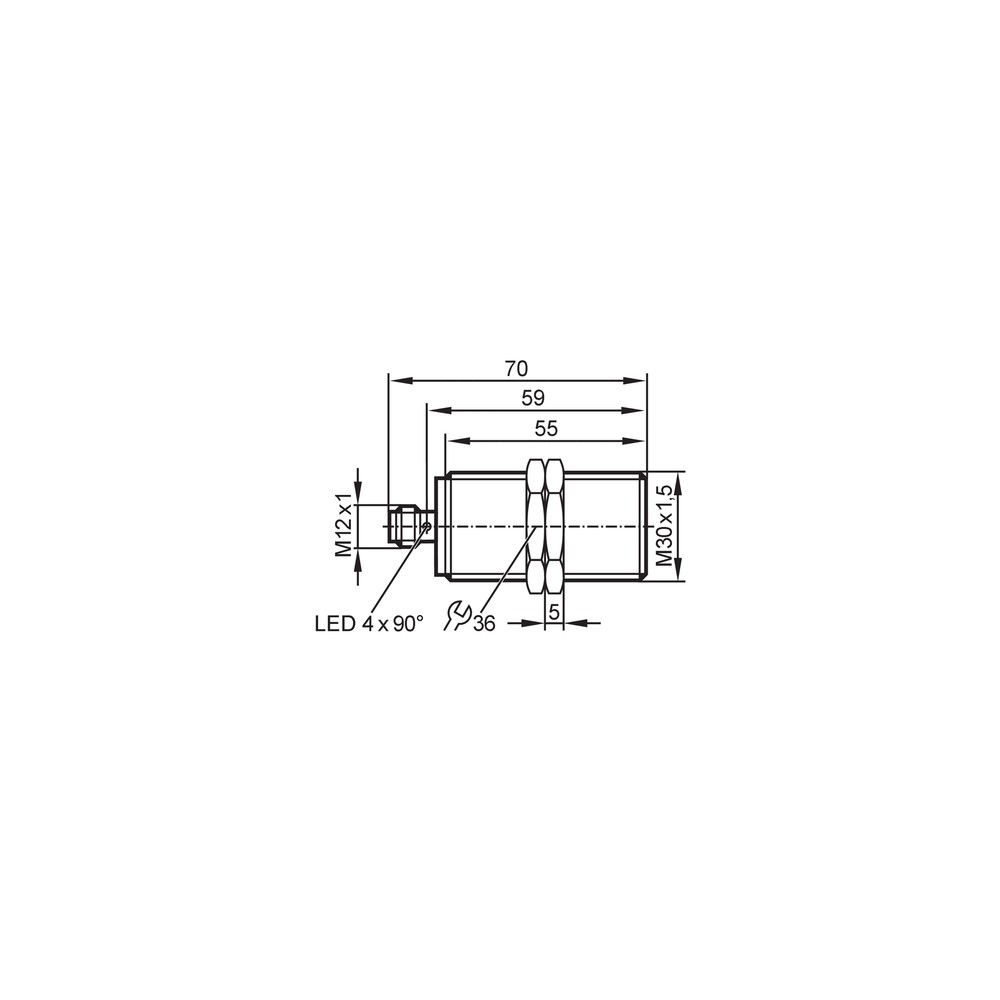

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho; o material do alvo também pode alterar o alcance conforme o fator de correção.	Meça a alimentação nos terminais, confira a pinagem no datasheet e compare a posição e o material do alvo com a distância de trabalho e os fatores de correção.
A entrada do controlador permanece acionada ou não reconhece o estado do sensor.	Incompatibilidade entre a configuração PNP/NPN normalmente aberta do sensor e o tipo de entrada, ou ligação inadequada do circuito.	Confirme o tipo de entrada do controlador, a configuração de saída usada e a ligação elétrica com base no esquema oficial.
A detecção ocorre em uma distância diferente da esperada.	Diferença entre a distância nominal e a distância de trabalho, material do alvo com fator de correção inferior a 1 ou montagem desalinhada em relação ao ponto de detecção.	Meça a distância real entre face ativa e alvo, identifique o material e consulte os valores de Sr, distância de trabalho e fator de correção no datasheet.
O sensor deixa de operar ou apresenta funcionamento intermitente após a instalação.	Conector M12 mal encaixado, alimentação instável ou condições de montagem fora das especificações de temperatura e proteção.	Inspecione o acoplamento do conector, meça a tensão durante a operação e verifique a temperatura ambiente e a instalação em relação às condições declaradas.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IIT204 em português (Datasheet) Desenho em escala do IIT204 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIT204 e para que serve?

É um sensor indutivo IFM que detecta objetos metálicos por comutação sem contato. A ficha indica aplicação em áreas higiênicas e processos de limpeza periódicos.

Que saída e conexão elétrica ele usa?

A saída é normalmente aberta PNP/NPN e a conexão é um conector M12, codificação A, com 3 contatos. Confirme no datasheet a pinagem e a configuração de ligação aplicável.

O que vem junto com o sensor?

A ficha lista 2 porcas de fixação como material incluído. Não há outros acessórios informados.

Ele serve para detectar alvos não metálicos?

A ficha descreve o IIT204 como sensor indutivo e não declara detecção de alvos não metálicos. Para esse requisito, consulte a documentação do fabricante e selecione uma tecnologia cuja detecção esteja especificada.

Posso usar este sensor com alimentação AC ou acima de 30 V?

Não: a alimentação especificada é DC de 10...30 V. A ficha não declara operação com corrente alternada nem com tensão superior.

O sensor está com alimentação, mas não detecta o alvo; o que verifico antes de trocar?

Verifique se a tensão está entre 10 e 30 V DC, se a ligação corresponde à saída PNP/NPN e se a distância e o material do alvo são compatíveis com os dados do datasheet.

A distância de detecção ficou menor do que eu esperava; qual pode ser a causa?

O fator de correção depende do material do alvo, e a distância de trabalho indicada é de 0...11,34 mm. Confira o material, a separação até a face ativa e o posicionamento antes de substituir o sensor.

Devo comprar o sensor avulso ou um kit?

A ficha informa uma unidade por embalagem e inclui 2 porcas de fixação; não descreve um kit. Verifique separadamente se a instalação exige cabo ou outros componentes, que não estão listados como inclusos.

Quando escolher o IIT204 em vez de outro sensor indutivo?

Escolha-o quando forem necessários montagem embutida M30 x 1,5, alcance nominal de 14 mm, saída normalmente aberta PNP/NPN e conexão M12. Se a distância, a rosca, a alimentação ou a lógica de saída não corresponderem, compare outro modelo com esses requisitos.

Como faço a instalação elétrica e mecânica?

Confira a pinagem no datasheet antes de conectar o M12 e respeite a alimentação DC especificada. Para a montagem, confirme espaço para a rosca e o comprimento do sensor e não ultrapasse o torque máximo informado.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que utiliza princípio indutivo para detectar alvos; nesta ficha, o equipamento é identificado como sensor indutivo.

PNP/NPN

Configurações de saída de comutação que devem corresponder ao tipo de entrada do circuito de controle.

Montagem embutida

Forma de montagem indicada para o sensor; deve ser considerada junto à distância de detecção e às condições de instalação.

Distância real de comutação indicada pelo fabricante, usada como referência para os desvios e a histerese especificados.

IP69K

Grau de proteção declarado para o invólucro; a adequação ao processo de limpeza deve ser conferida nas condições e instruções do fabricante.
