Sensor Indutivo IFM IIT202 - Áreas Higiênicas M30

Pré-visualizar: IIT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP/NPN IP69K

IIT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP/NPN IP69K

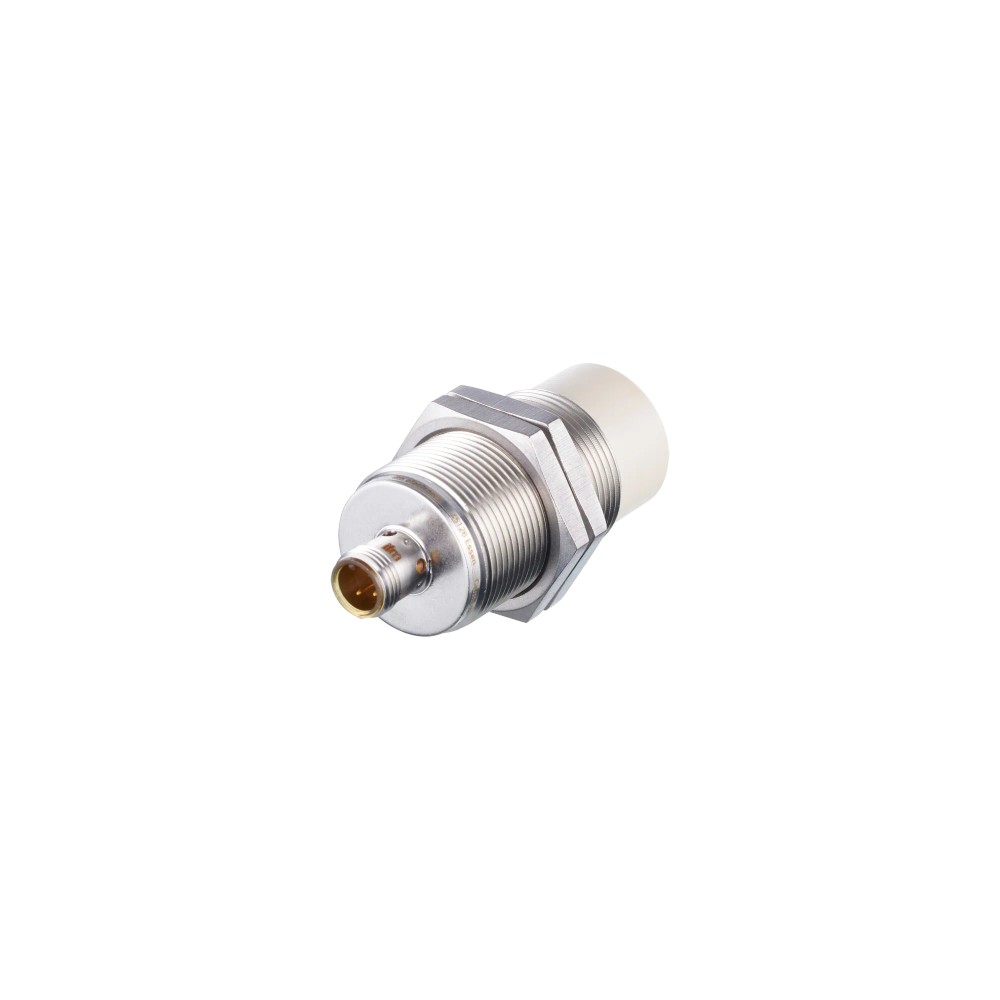

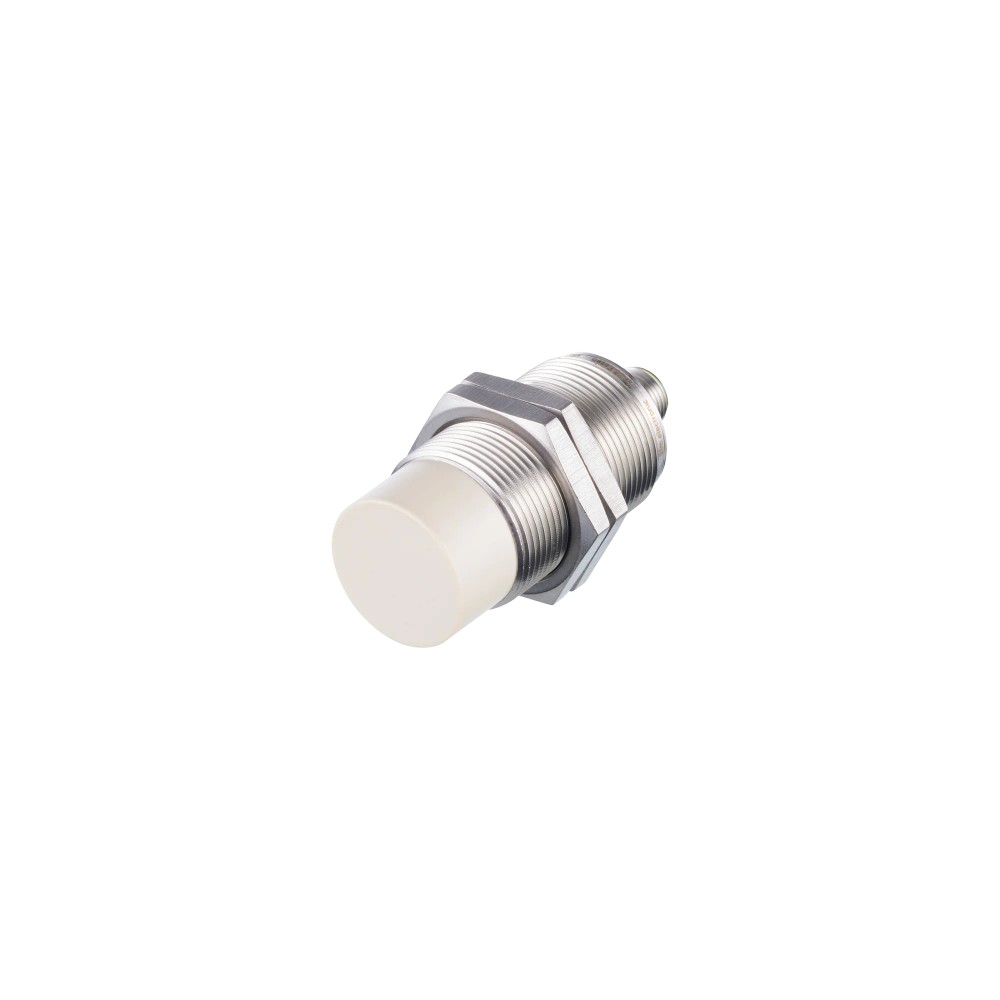

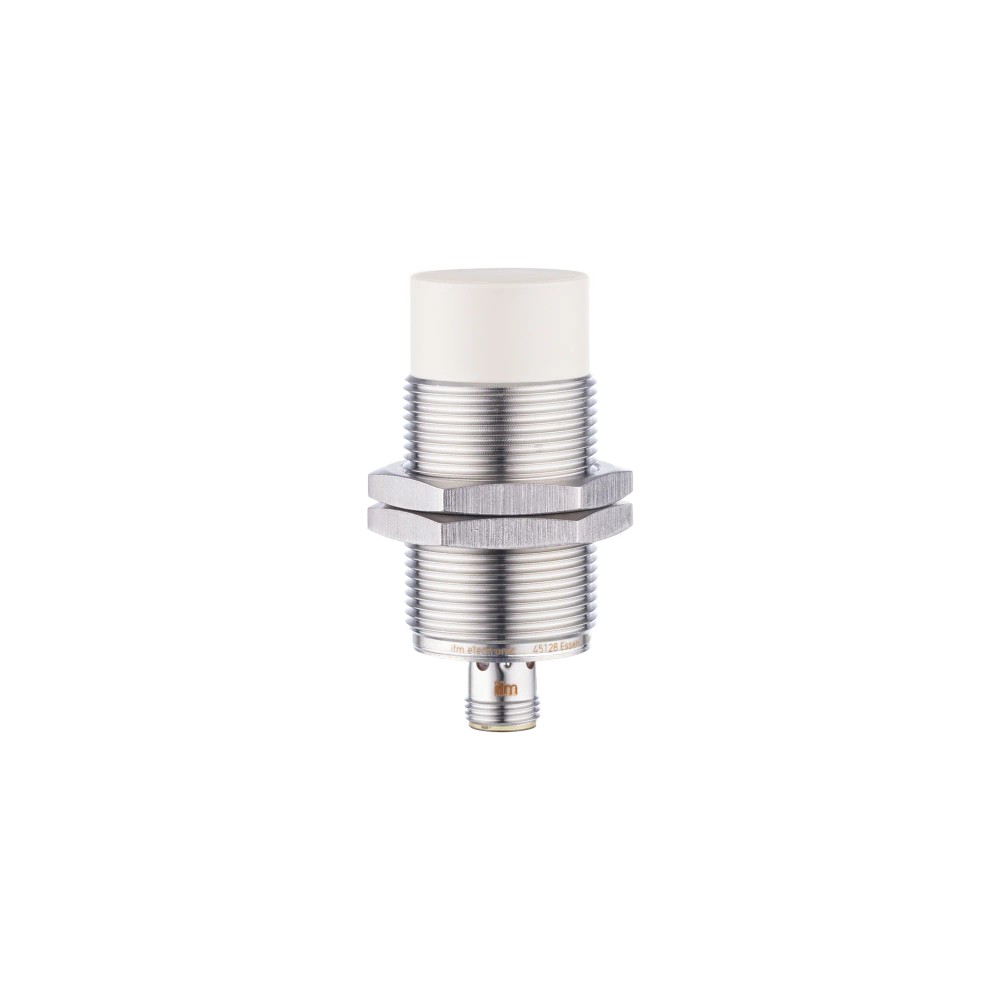

Imagem meramente ilustrativa

R$ 979,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT202
EAN: 4021179118163
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "IIT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP/NPN IP69K"

Destaques do Produto

Alcance de detecção

22 mm, não embutido

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A

Montagem mecânica

Rosca M30 x 1,5; comprimento 70 mm

Proteção e ambiente

IP68/IP69K; temperatura ambiente 0...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIT202 para áreas higiênicas, M30 x 1,5, alcance de detecção de 22 mm, PNP/NPN

O IFM IIT202 é um sensor indutivo para detectar objetos metálicos em aplicações de áreas higiênicas e processos de limpeza periódicos. Tem alcance de detecção de 22 mm, saída PNP/NPN normalmente aberta e conexão elétrica M12. Opera com alimentação de 10 a 30 V DC e possui grau de proteção IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	22 mm; não embutido
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Rosca e comprimento	M30 x 1,5; comprimento de 70 mm
Grau de proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz
Materiais do invólucro e face ativa	Aço inoxidável 1.4404 (316L); PEEK natural

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalações de áreas higiênicas, dentro do alcance e das condições ambientais especificadas.
Aplicações com processos de limpeza periódicos, respeitando a montagem não embutida e os limites de temperatura e alimentação.
Instalações que aceitem saída normalmente aberta PNP/NPN e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecione para detecção de materiais não metálicos como alvo indutivo; a ficha não especifica detecção desses materiais.
Não utilize fora da alimentação de 10...30 V DC ou da temperatura ambiente de 0...100 °C.
Não trate a rosca M30 x 1,5 como conexão de processo: trata-se da dimensão de montagem do sensor.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: detecção indutiva em áreas higiênicas com processos de limpeza periódicos; respeite os limites de temperatura ambiente e a montagem não embutida.
Possibilidade de aplicação: detecção de peças metálicas em máquinas ou linhas de processo, desde que o material do alvo, o alcance útil, a montagem e a interface PNP/NPN sejam compatíveis; valide a distância de trabalho com o datasheet.
O grau IP68/IP69K consta na ficha, mas não substitui a validação das condições específicas de limpeza, instalação e exposição do equipamento.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIT202 para áreas higiênicas, M30 x 1,5, alcance de detecção de 22 mm, PNP/NPN, verifique estes pontos:

Escolha o IIT202 quando

A aplicação requer sensor indutivo não embutido, alcance nominal de detecção de 22 mm, saída normalmente aberta PNP/NPN, conexão M12 e uso em ambiente com limpeza periódica.

Avalie outra configuração quando

O controlador exigir uma função de saída diferente de normalmente aberta, a alimentação disponível estiver fora de 10...30 V DC ou a geometria de montagem não aceitar rosca M30 x 1,5. Confirme também o alcance requerido e as condições ambientais no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante na ficha do produto.
Modelo / número de peça	IIT202	Código do produto.
GTIN	4021179118163	Identificador comercial informado.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação descrita para o produto.
Características especiais	Contatos banhados a ouro; alcance aumentado; auxílio de ajuste ótico	Recursos descritos no contexto do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação de operação.
Consumo de corrente	< 15 mA	Valor informado na ficha.
Corrente residual máxima	0,6 mA	Limite especificado.
Corrente de saída mínima	2 mA	Aplicável somente em operação com 2 fios.
Classe de proteção	II	Classificação elétrica informada.
Proteção contra curto-circuitos	Sim, por impulso	Proteção contra curto-circuito especificada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional indicado na ficha.
Configuração de saída	PNP/NPN	Tipos de saída especificados.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação informada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo contínuo especificado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.

Detecção e desvios
Alcance de detecção	22 mm	Alcance nominal informado; montagem não embutida.
Distância real de comutação Sr	22 ± 10 % mm	Valor real de comutação conforme dado da ficha.
Distância de trabalho	0...17,82 mm	Faixa de trabalho informada.
Histerese	1...20 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores relativos ao material do alvo indicados na ficha.
Auxílio de ajuste ótico	Sim	Recurso indicado pelo fabricante.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conexão e características dos contatos especificadas.
Protocolo de comunicação	Não especificado	A ficha informa saída de comutação PNP/NPN, sem protocolo digital.

Condições ambientais e conformidade
Temperatura ambiente	0...100 °C	Faixa de operação ambiente especificada.
Grau de proteção	IP68; IP69K	Graus de proteção informados na ficha.
Temperatura UL Ta	0...40 °C	Faixa Ta indicada para a certificação UL.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas EMC listados na ficha.
Número do arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A039	Identificação de aprovação informada.
Fontes de alimentação UL	Limited Voltage/Current	Condição de alimentação UL indicada na ficha.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão mecânica de montagem.
Comprimento	70 mm	Comprimento total indicado nas dimensões.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Invólucro	Aço inoxidável 1.4404 (316L), forma construtiva de roscas	Material e formato construtivo informados.
Face ativa	PEEK natural	Material da face ativa.
Janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Porcas de fixação	Aço inoxidável 1.4404 (316L)	Material das porcas fornecidas.
Torque máximo de aperto	80 Nm	Limite máximo indicado para aperto.
Peso	121,5 g	Peso informado no dataset do produto.

Displays e elementos de operação
Display de ajuste	1 x LED vermelho	Indicador de ajuste adicional informado.
Display de estado de comutação	4 x LED amarelo, em posições de 90°	Indicadores de estado especificados.

Embalagem e confiabilidade
Material incluído	2 porcas de fixação	Acessórios declarados como inclusos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
MTTF	1058 anos	Valor MTTF informado no dataset; não representa vida útil garantida.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; o produto fornece saída de comutação PNP/NPN.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída normalmente aberta PNP/NPN. Verifique a pinagem e o esquema elétrico no datasheet antes da ligação.

Processo Não possui conexão de processo informada. A rosca M30 x 1,5 é a montagem mecânica do sensor; comprimento de 70 mm. Montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída de comutação PNP ou NPN normalmente aberta	✓	A ficha especifica saída normalmente aberta PNP/NPN; confirme a configuração elétrica exigida pela entrada.
Alimentação DC entre 10 e 30 V	✓	Está dentro da tensão de operação especificada.
Instalação com rosca de montagem M30 x 1,5 e montagem não embutida	✓	Corresponde às dimensões e ao tipo de montagem informados.
Aplicação requer protocolo IO-Link ou outro protocolo digital	✗	A ficha não especifica protocolo digital; a saída informada é de comutação PNP/NPN.
Controlador exige saída normalmente fechada	✗	A ficha informa função de saída normalmente aberta.
Operação acima de 100 °C ou abaixo de 0 °C de temperatura ambiente	✗	Fora da faixa de temperatura ambiente especificada.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIT202 para áreas higiênicas, M30 x 1,5, alcance de detecção de 22 mm, PNP/NPN

Confirme que a rosca de montagem disponível é M30 x 1,5 e que a instalação permite montagem não embutida.
Verifique no desenho dimensional o espaço necessário para o corpo de 70 mm e para o conector M12.
Instale o sensor respeitando o torque máximo de aperto de 80 Nm; não exceda esse limite.
Conecte à alimentação DC dentro da faixa de 10...30 V e selecione a interface PNP ou NPN conforme a entrada do controlador.

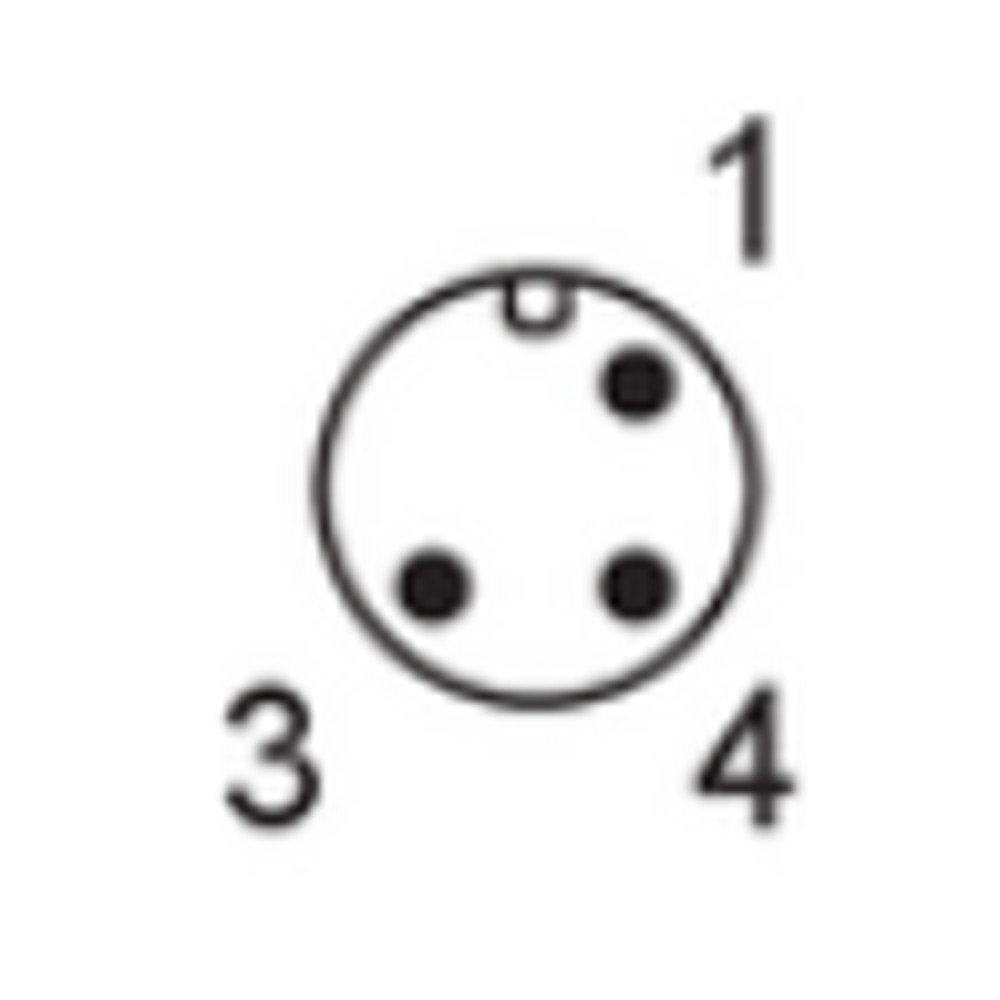

Consulte o datasheet para a pinagem M12 e o diagrama de ligação antes de energizar; não deduza a pinagem apenas pelo tipo de conector.
Após a montagem, valide a detecção do alvo e a indicação dos LEDs na condição real de operação.

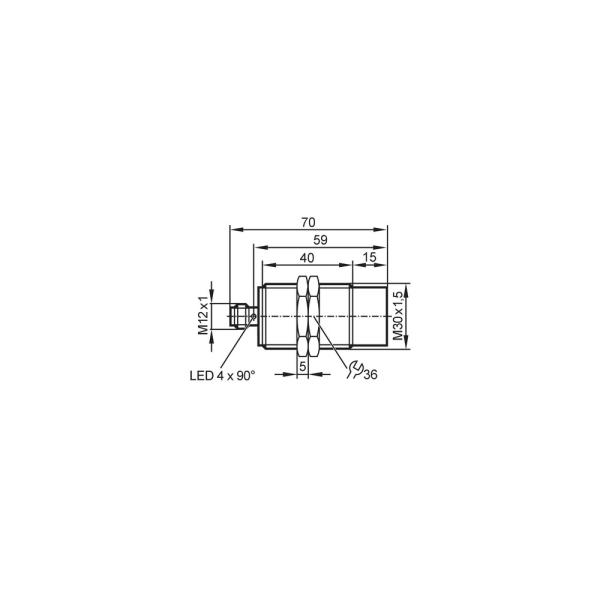

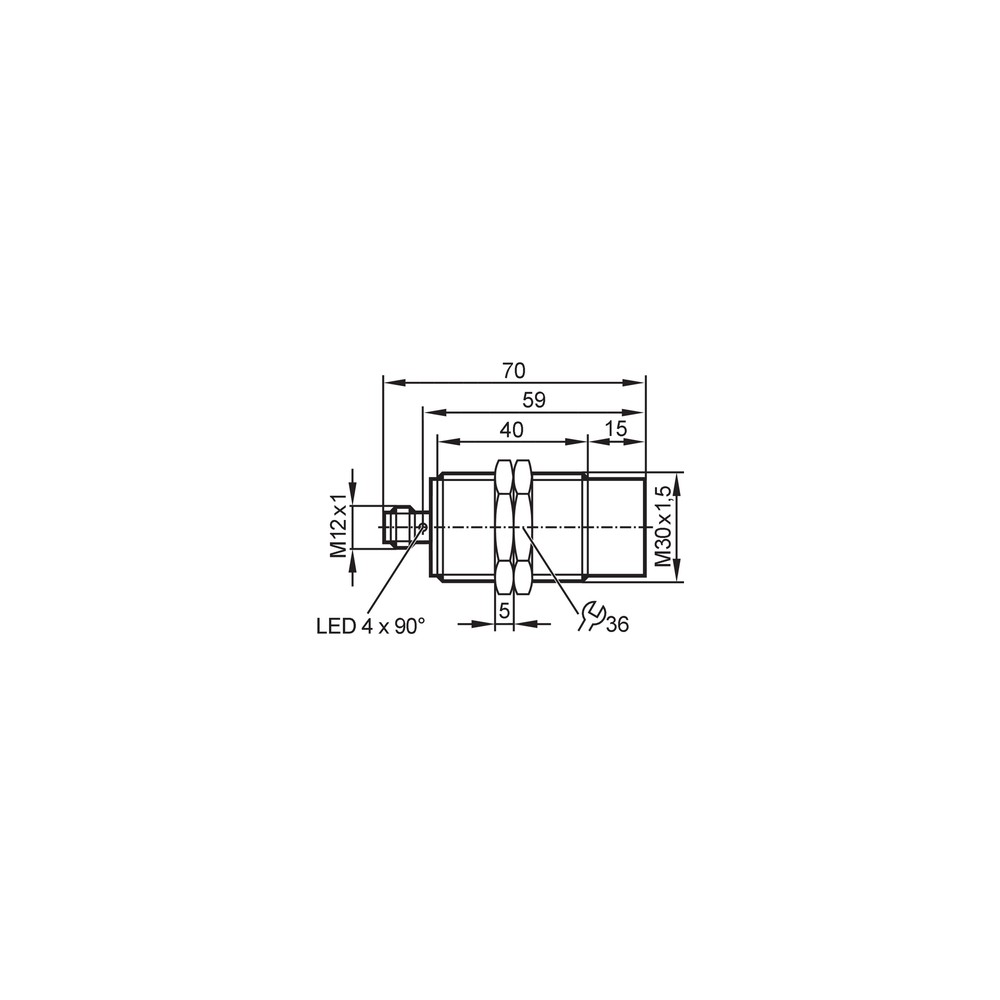

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Alimentação fora de 10...30 V DC, ligação inadequada ou incompatibilidade entre a entrada e a configuração PNP/NPN.	Meça a tensão no sensor e confira no datasheet a pinagem M12 e o tipo de entrada do controlador.
A detecção ocorre a uma distância menor do que a esperada.	Material do alvo com fator de correção inferior ao do aço ou distância acima da distância de trabalho especificada.	Identifique o material do alvo, aplique como referência o fator de correção informado e confira a distância de trabalho no datasheet.
A saída permanece acionada ou não muda de estado durante o teste.	O alvo está dentro da zona de detecção ou a função normalmente aberta foi interpretada como normalmente fechada.	Afaste e aproxime o alvo, observe os LEDs de estado e confirme a lógica normalmente aberta no circuito de entrada.
O sensor apresenta falhas intermitentes após a montagem.	Conexão M12 inadequada, alimentação instável ou montagem/aperto que não segue as condições especificadas.	Inspecione o acoplamento do conector, meça a alimentação sob operação e confira a montagem e o torque aplicado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IIT202 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIT202 e para que serve?

É um sensor indutivo destinado à detecção de objetos metálicos, com aplicação indicada em áreas higiênicas e processos de limpeza periódicos. Sua saída é normalmente aberta e pode ser configurada como PNP/NPN.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. A embalagem contém 1 peça.

O IIT202 funciona com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada. O CLP precisa aceitar a saída PNP ou NPN normalmente aberta selecionada e a alimentação DC deve estar dentro da faixa especificada; confira a pinagem no datasheet.

Ele detecta alvos de aço inoxidável, alumínio ou cobre a 22 mm?

O alcance nominal de 22 mm não deve ser presumido para todos os materiais. A ficha apresenta fatores de correção de 0,7 para aço inoxidável, 0,4 para alumínio e 0,3 para cobre, portanto valide o alcance para o material e a aplicação.

Esse sensor serve para detectar plástico ou outros materiais não metálicos?

A ficha especifica tecnologia indutiva e não informa detecção de materiais não metálicos. Não selecione o IIT202 para essa finalidade sem confirmação do fabricante.

Posso usar o IIT202 fora de uma área higiênica ou acima de 100 °C?

A aplicação indicada é para áreas higiênicas e processos de limpeza periódicos, e a temperatura ambiente especificada é de 0...100 °C. A ficha não permite recomendar operação acima desse limite.

O LED acende, mas o CLP não recebe o sinal; o que verifico antes de trocar o sensor?

Confira se a entrada do CLP aceita a configuração PNP ou NPN ligada, a função normalmente aberta e a pinagem M12. Meça também a alimentação no sensor dentro da faixa de 10...30 V DC.

O alcance parece menor que 22 mm; o sensor está com defeito?

Não necessariamente: o fator de correção depende do material do alvo, e a ficha também informa uma distância de trabalho de 0...17,82 mm. Verifique o material, o alinhamento e a distância antes de substituir o sensor.

Como escolho entre este sensor e outro modelo?

Escolha o IIT202 se a montagem M30 x 1,5 não embutida, saída normalmente aberta PNP/NPN e alcance nominal de 22 mm atenderem à aplicação. Busque outra configuração se a entrada exigir saída normalmente fechada, outra montagem ou outro alcance.

Que cuidados devo ter na instalação?

Confirme a pinagem no datasheet, respeite a alimentação DC especificada e não exceda o torque máximo de 80 Nm. Confira também o espaço de montagem para o corpo de 70 mm e o conector M12.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para comutação diante de um alvo; o IIT202 é especificado para detecção indutiva.

PNP/NPN

Configurações de saída de comutação que precisam corresponder ao tipo de entrada elétrica do controlador.

Montagem não embutida

Condição de montagem indicada para o sensor; deve ser considerada no posicionamento e na instalação.

Sr — distância real de comutação

Parâmetro de distância de comutação informado para o sensor, com valor de 22 ± 10 % mm.

Grau de proteção IP

Classificação de proteção do invólucro indicada na ficha para condições de ingresso de poeira e água, conforme os códigos declarados.
