Sensor Indutivo IFM IIT202 M30 - Áreas Higiênicas

Pré-visualizar: IIT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP/NPN

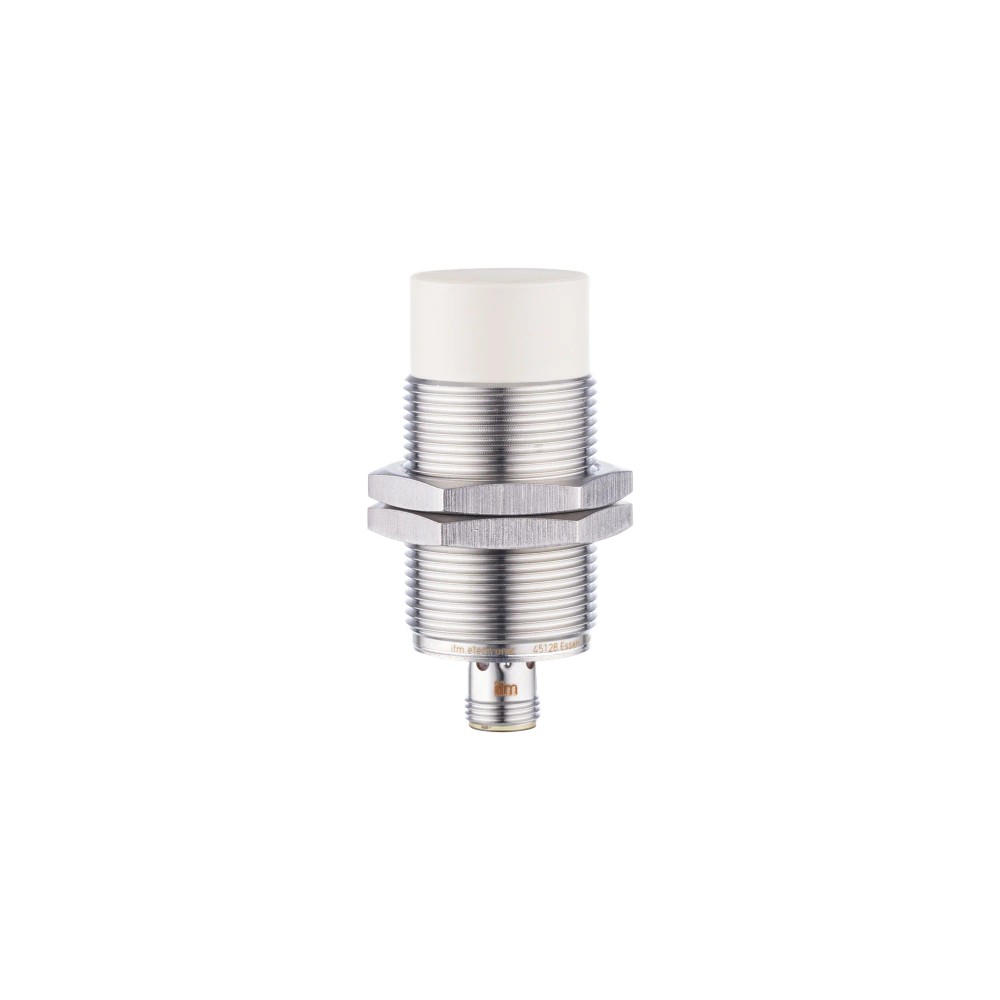

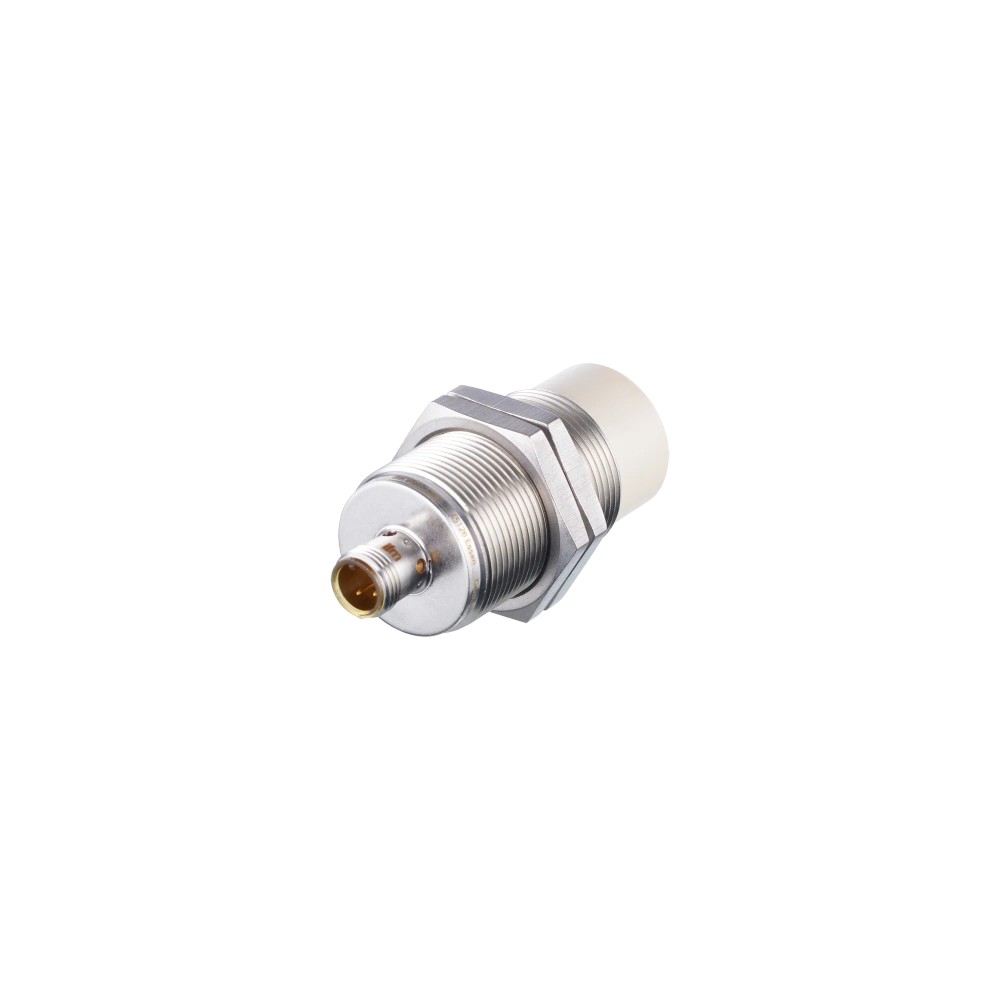

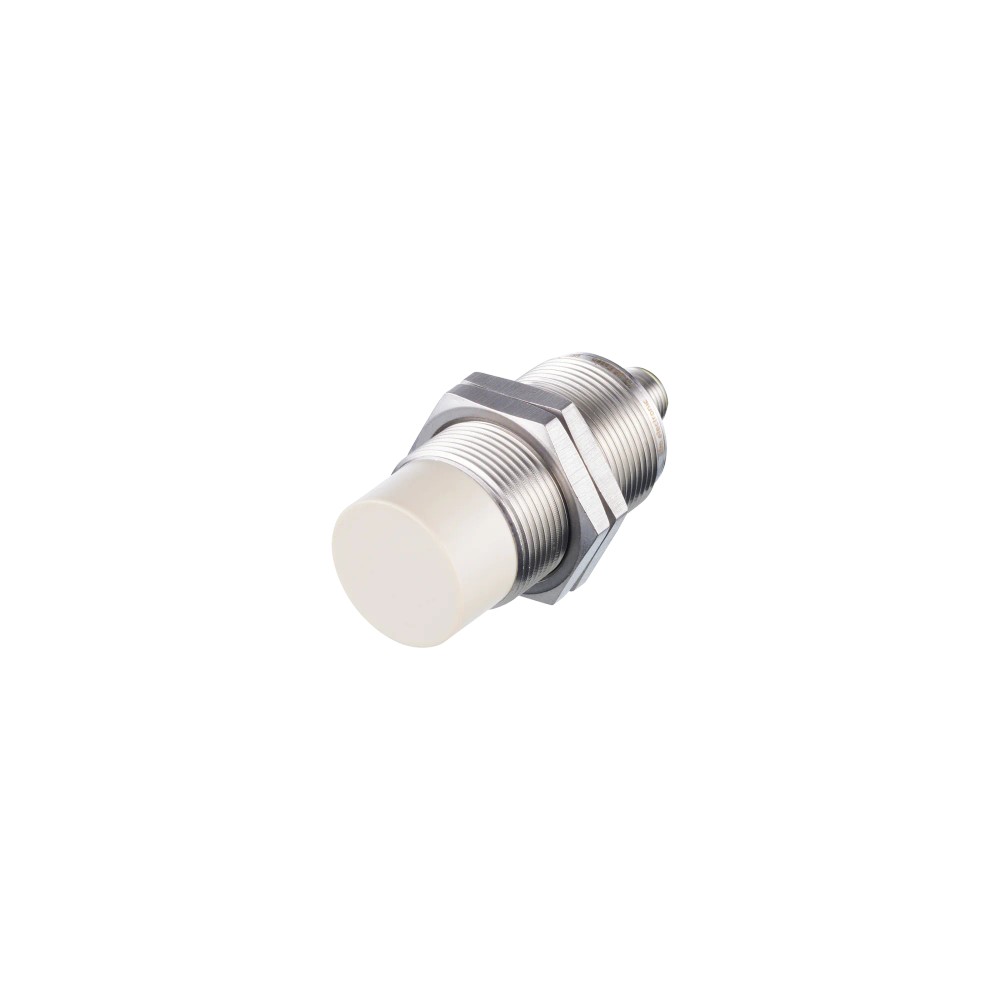

IIT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP/NPN

Imagem meramente ilustrativa

R$ 979,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT202
EAN: 4021179118163
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "IIT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M30 22mm PNP/NPN"

Destaques do Produto

Alcance de detecção

22 mm

Tipo de montagem

Não embutido

Saída elétrica

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A

Aplicação indicada

Áreas higiênicas e processos de limpeza periódicos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIT202 M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN

O IFM IIT202 é um sensor indutivo para detecção de objetos metálicos, especificado para aplicação em áreas higiênicas e processos de limpeza periódicos. Possui corpo roscado M30 x 1,5, alcance de detecção de 22 mm e saída PNP/NPN normalmente aberta. Opera com alimentação de 10 a 30 V DC e oferece proteção IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca e comprimento	M30 x 1,5; 70 mm
Alcance de detecção	22 mm; montagem não embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Grau de proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz
Material do invólucro	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em áreas higiênicas, conforme aplicação indicada na ficha do produto.
Instalações com alimentação DC de 10...30 V, entrada compatível com saída PNP ou NPN e montagem não embutida.
Aplicações que requeiram conexão M12 codificação A e proteção IP68/IP69K.

⚠ Considere outro se precisa de:

Não selecione para instalação embutida: o produto é especificado para montagem não embutida.
Não selecione quando o circuito exigir uma saída diferente de PNP/NPN normalmente aberta ou alimentação fora de 10...30 V DC; confirme a interface necessária antes da compra.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em áreas higiênicas e processos de limpeza periódicos, com instalação dentro da faixa de temperatura ambiente de 0...100 °C e considerando a proteção IP68/IP69K declarada.
Possibilidade de uso inferida: detecção de peças metálicas em equipamentos de processo, desde que a montagem seja não embutida, o material e o fator de correção sejam considerados e o circuito aceite a saída PNP/NPN normalmente aberta. Valide distância e instalação no datasheet.
A ficha não declara protocolo de comunicação, distância mínima de montagem entre sensores ou compatibilidade com um controlador específico; esses pontos devem ser verificados no projeto e no esquema do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIT202 M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN, verifique estes pontos:

Escolha o IIT202

Quando a aplicação exigir sensor indutivo não embutido, alcance nominal de 22 mm, saída PNP/NPN normalmente aberta e alimentação DC entre 10 e 30 V. A ficha também o indica para áreas higiênicas e processos de limpeza periódicos.

Verifique outra configuração

Procure outra versão se a instalação exigir montagem embutida, outro tipo de saída ou alimentação fora da faixa especificada. Para validar distância de detecção em metais diferentes do aço, considere os fatores de correção informados: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IIT202	Código do produto IFM.
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada.
Aplicação	Áreas higiênicas; processos de limpeza periódicos	Aplicação informada na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; auxílio de ajuste ótico	Recursos declarados para o modelo.

Dados elétricos e alimentação
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Tipo de alimentação.
Consumo de corrente	< 15 mA	Valor declarado na ficha.
Classe de proteção elétrica	II	Classificação declarada pelo fabricante.
Fontes de alimentação UL	Limited Voltage/Current	Classificação informada na ficha.

Saídas e comutação
Função elétrica / saída de comutação	PNP/NPN	Tipo de saída declarado.
Função de saída	Normalmente aberta	Estado de saída declarado.
Número de fios	2 fios; 3 fios	Configurações informadas; consulte o esquema para a ligação aplicável.
Frequência de comutação DC	100 Hz	Frequência máxima declarada para comutação DC.
Corrente de saída mínima	2 mA, somente em operação com 2 fios	Condição específica de operação indicada na ficha.
Corrente residual máxima	0,6 mA	Limite declarado.
Corrente constante máxima da saída DC	100 mA	Limite de corrente de saída informado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado.
Proteção contra curto-circuitos	Sim, por impulso	Proteção declarada; a ficha especifica atuação por impulso.
Proteção contra sobrecarga	Sim	Recurso declarado.
Proteção contra inversão de polaridade	Sim	Recurso declarado.

Detecção e desvios
Alcance de detecção	22 mm; não embutido	Alcance nominal e condição de montagem informados.
Distância real de comutação Sr	22 ± 10 % mm	Valor real de comutação declarado.
Distância de trabalho	0...17,82 mm	Faixa indicada na ficha.
Histerese	1...20 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio declarado em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais indicados; afetam o alcance em relação à referência.

Conexões elétricas
Conexão	M12	Tipo de conexão elétrica indicado nos dados básicos.
Detalhe do conector	1 x M12; codificação A; 3 contatos dourados	Configuração elétrica declarada.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP68; IP69K	Graus de proteção declarados pelo fabricante.
Temperatura ambiente certificação UL	0...40 °C	Faixa específica informada para Certificado UL Ta; não substitui a faixa geral de temperatura ambiente.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências EMC declarados na ficha.

Dados mecânicos e materiais
Dimensões	M30 x 1,5 / L = 70 mm	Dimensão e rosca declaradas.
Designação da rosca	M30 x 1,5	Rosca de montagem.
Tipo de montagem	Não embutido	Condição de instalação declarada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: 1.4404 (aço inoxidável/316L); face ativa: PEEK natural; janela de LEDs: PEI; porcas de fixação: 1.4404 (aço inoxidável/316L)	Materiais declarados para os componentes indicados.
Torque máximo de aperto	80 Nm	Limite de aperto informado.
Peso	121,5 g	Peso declarado no conjunto de dados do produto.

Displays e elementos de ajuste
Auxílio de ajuste ótico	Sim	Recurso de ajuste indicado na ficha.
Display de ajuste adicional	1 x LED vermelho	Indicador declarado.
Display de status de chaveamento	4 x 90° LED amarelo	Indicadores de status declarados.

Certificações e confiabilidade
Número do arquivo UL	E174191	Identificador informado na ficha.
Número de aprovação UL	A039	Identificador informado na ficha.
MTTF	1058 anos	Valor declarado no conjunto de dados; não representa período de garantia.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha especifica saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC. Saída PNP/NPN normalmente aberta; operação indicada com 2 ou 3 fios conforme a configuração elétrica. Verifique o esquema do fabricante e a entrada do dispositivo conectado antes da ligação.

Processo Corpo roscado M30 x 1,5, comprimento de 70 mm. Montagem não embutida. A conexão de processo é mecânica e não determina, por si só, a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP ou NPN normalmente aberta, alimentação DC de 10...30 V e ligação conforme esquema do fabricante.	✓	Essas características correspondem à alimentação e à função de saída especificadas para o sensor; confirme a configuração de fios e a interface da entrada.
Instalação que requer montagem não embutida e rosca M30 x 1,5.	✓	A ficha especifica corpo M30 x 1,5 e montagem não embutida.
Sistema que exige montagem embutida.	✗	O IIT202 está especificado como não embutido.
Sistema que exige alimentação fora de 10...30 V DC ou saída diferente de PNP/NPN normalmente aberta.	✗	Esses requisitos não correspondem às características elétricas declaradas para o produto.
Aplicação higiênica com processos de limpeza periódicos, respeitando as condições ambientais especificadas.	✓	A ficha informa aplicação em áreas higiênicas e proteção IP68/IP69K; confirme os requisitos específicos do processo e da instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIT202 M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN

Confirme que a aplicação requer montagem não embutida, rosca M30 x 1,5 e alcance adequado ao alvo.
Verifique a compatibilidade elétrica da entrada de controle com a saída PNP/NPN normalmente aberta e com a alimentação de 10...30 V DC.
Consulte o datasheet para identificar a ligação correta em 2 ou 3 fios; não deduza a pinagem apenas pelo formato M12.
Instale mecanicamente respeitando o torque máximo de aperto de 80 Nm e a dimensão roscada especificada.
Considere o material do alvo e o fator de correção correspondente ao avaliar a distância de detecção.
Após a ligação, confira o indicador de ajuste e o LED de status de chaveamento durante um teste funcional controlado.

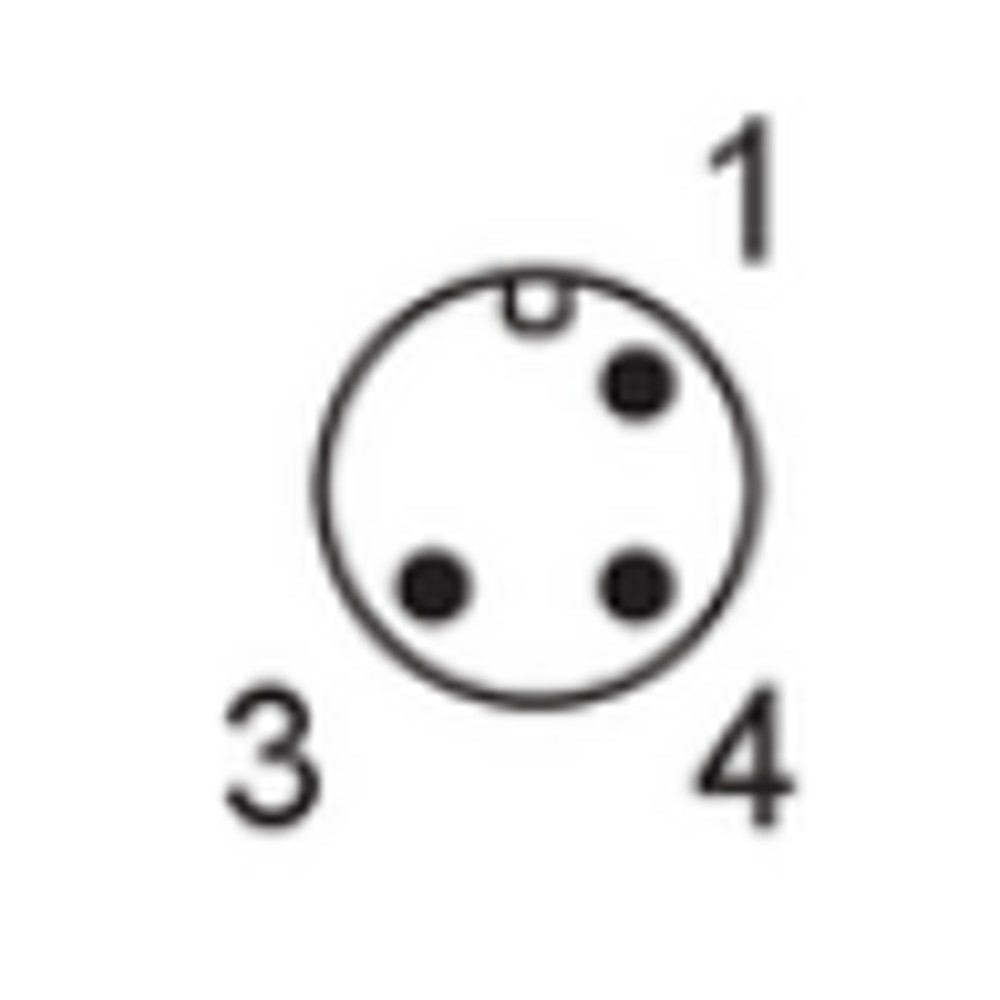

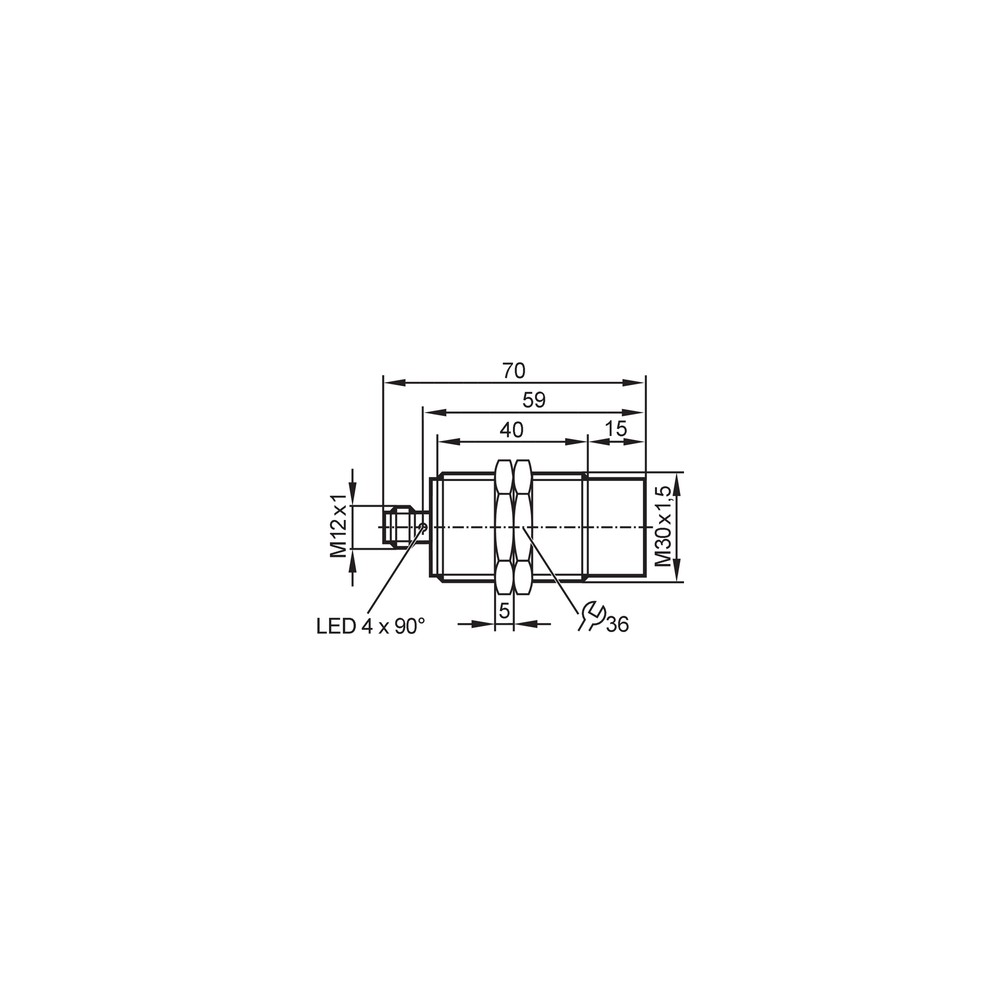

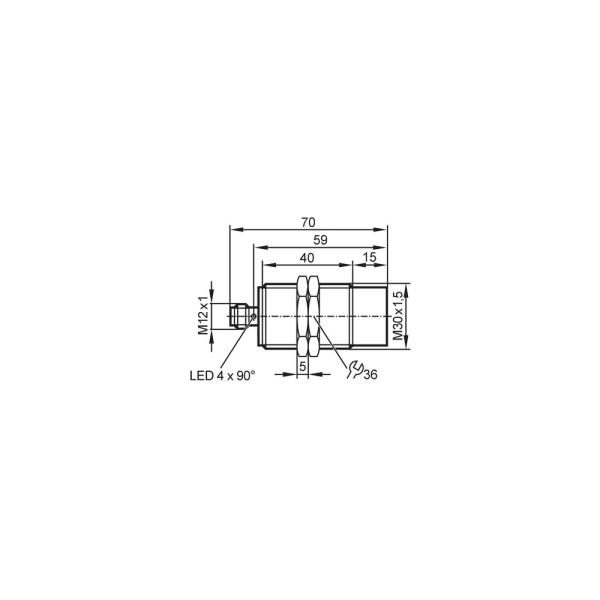

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que a referência ou ligação elétrica incompatível.	Meça a distância e identifique o material do alvo; confira alimentação e ligação no datasheet e observe o LED de status.
A entrada do controlador permanece ativa ou não retorna ao estado esperado sem alvo.	A entrada pode não ser compatível com a saída selecionada ou pode haver efeito da corrente residual especificada.	Verifique a configuração PNP/NPN da entrada, a corrente residual máxima de 0,6 mA e a ligação conforme o esquema do fabricante.
Comutação instável perto do ponto de detecção.	Alvo operando na região de variação do ponto de comutação ou aplicação sem margem suficiente para a histerese e os desvios declarados.	Afaste ou reposicione o alvo dentro da distância de trabalho indicada e verifique repetidamente o ponto de acionamento e retorno.
O sensor não opera após a instalação ou apresenta comportamento elétrico irregular.	Alimentação fora de 10...30 V DC, conexão incorreta ou proteção atuada por sobrecarga/curto-circuito.	Meça a tensão no sensor, revise a ligação no datasheet e inspecione a saída e a carga antes de substituir o produto.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IIT202 (PT-BR) (Datasheet) Desenho em escala IFM IIT202 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIT202 e para que tipo de aplicação serve?

É um sensor indutivo para detectar objetos metálicos, indicado na ficha para áreas higiênicas e processos de limpeza periódicos. Sua saída é PNP/NPN normalmente aberta.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Posso instalar o IIT202 embutido?

Não. A ficha especifica montagem não embutida; para instalação embutida, escolha uma versão cuja ficha permita essa condição.

Ele funciona com alimentação AC ou com tensão DC fora da faixa indicada?

A alimentação especificada é 10...30 V DC. A ficha não declara operação em AC ou fora dessa faixa.

O sensor não detecta meu alvo: o que verifico antes de trocar?

Verifique a distância, a montagem não embutida e o material do alvo, pois os fatores de correção variam conforme o metal. Confira também alimentação e ligação elétrica no datasheet.

A saída fica ativa ou instável mesmo sem detectar a peça; o que pode ser?

Uma causa possível é incompatibilidade entre a saída PNP/NPN e a entrada do controlador ou a influência da corrente residual. Confira a configuração da entrada, a ligação e o limite de corrente residual especificado.

Devo comprar este modelo ou uma versão para montagem embutida?

Escolha o IIT202 quando a instalação for não embutida e as demais características elétricas e mecânicas forem adequadas. Se o projeto exigir montagem embutida, selecione uma versão especificada para essa condição.

Como comparar o alcance em aço inoxidável, alumínio ou cobre?

Use os fatores de correção declarados: 0,7 para aço inoxidável, 0,4 para alumínio e 0,3 para cobre, em comparação com o fator 1 para aço. Valide a distância efetiva requerida antes de selecionar o sensor.

Como faço a ligação do conector M12?

Consulte o esquema elétrico do datasheet antes da ligação, pois o produto admite configurações de 2 e 3 fios. Não determine os pinos somente pela codificação do conector.

Como ajustar e testar o sensor depois de instalado?

Faça um teste funcional com o alvo na posição de operação e observe o LED vermelho de ajuste e os LEDs amarelos de status. Respeite a faixa de alimentação e os limites de instalação indicados no datasheet.

GLOSSÁRIO TÉCNICO

Montagem não embutida

Instalação em que a face sensora não fica totalmente nivelada ou envolvida pelo material de suporte; é a condição de montagem declarada para o IIT202.

Sr (distância real de comutação)

Referência de distância de comutação especificada pelo fabricante; para este modelo, Sr é 22 ± 10 % mm (Ref.: Distância real de comutação Sr).

Histerese

Diferença entre os pontos de acionamento e retorno do sensor; neste produto é indicada como 1...20 % de Sr (Ref.: Histerese).

PNP/NPN

Tipos de saída de comutação que devem corresponder à configuração elétrica da entrada conectada (Ref.: Função elétrica PNP/NPN).

IP68 e IP69K

Graus de proteção declarados para o invólucro; a ficha não substitui a validação das condições específicas de instalação e limpeza (Ref.: Grau de proteção IP).
