Sensor Indutivo ifm IIT002 M30 - Áreas Higiênicas

Pré-visualizar: IIT002 IFM - Sensor Indutivo ifm Áreas higiênicas e limpeza M30, 22mm, IP69K, 2 fios

IIT002 IFM - Sensor Indutivo ifm Áreas higiênicas e limpeza M30, 22mm, IP69K, 2 fios

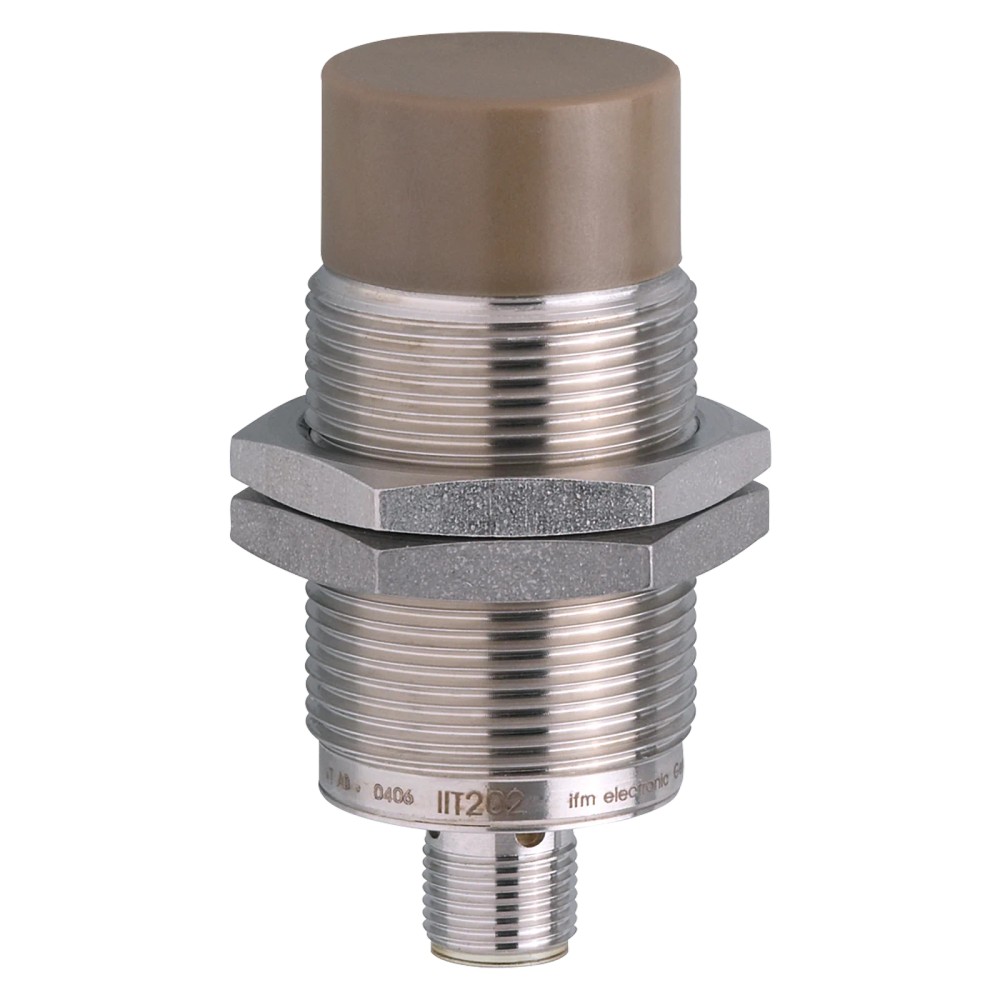

Imagem meramente ilustrativa

R$ 1.340,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT002
EAN: 4021179118125
NCM do produto: 85365090

Destaques do Produto Alcance nominal 22...mais

Fechar menu

Saiba mais sobre: "IIT002 IFM - Sensor Indutivo ifm Áreas higiênicas e limpeza M30, 22mm, IP69K, 2 fios"

Destaques do Produto

Alcance nominal

22 mm; não embutido

Alimentação

20...140 V AC/DC

Saída

2 fios, normalmente aberto

Montagem mecânica

Rosca M30 x 1,5

Conexão elétrica

1 x 1/2", codificação C

Ambiente

0...100 °C; IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIT002 IFM - Sensor Indutivo ifm Áreas higiênicas e limpeza M30, 22mm, IP69K, 2 fios

O IIT002 é um sensor indutivo de 2 fios para detecção de objetos metálicos em aplicações de áreas higiênicas e processos de limpeza periódicos. Possui montagem não embutida, alcance nominal de detecção de 22 mm e invólucro roscado M30 x 1,5 em aço inoxidável 316L. Opera com alimentação AC/DC de 20 a 140 V e proteção IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo, normalmente aberto
Alcance de detecção	22 mm; montagem não embutida
Alimentação	20...140 V AC/DC
Número de fios	2
Conexão elétrica	1 x 1/2", codificação C; 2 contatos dourados
Rosca e dimensões	M30 x 1,5; comprimento de 70 mm
Proteção	IP68/IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	25 Hz AC / 100 Hz DC
Materiais	Invólucro em aço inoxidável 1.4404 (316L); face ativa em PEEK

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de áreas higiênicas e processos de limpeza periódicos, conforme a aplicação informada pelo fabricante.
Instalações que atendam à alimentação AC/DC de 20...140 V, à saída normalmente aberta de 2 fios e à montagem não embutida com alcance nominal de 22 mm.
Montagem em suporte compatível com rosca M30 x 1,5 e conexão elétrica correspondente de 1 x 1/2", codificação C.

⚠ Considere outro se precisa de:

Não selecione se a instalação exigir montagem embutida: a ficha especifica montagem não embutida.
Não selecione quando a alimentação disponível estiver fora de 20...140 V AC/DC ou quando o circuito exigir saída normalmente fechada; a saída especificada é normalmente aberta.
Não use o alcance nominal de 22 mm como distância garantida para qualquer metal: a distância real de comutação indicada é 22 ± 10% mm e o fator de correção varia conforme o material do alvo.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; o produto tem proteção IP68/IP69K e temperatura ambiente especificada de 0...100 °C.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou instalações com montagem não embutida, desde que a distância efetiva considere o material do alvo, os fatores de correção e as condições elétricas do circuito.
A ficha não especifica produtos químicos de limpeza, concentração, duração ou frequência de exposição; confirme a adequação desses parâmetros com o fabricante antes de definir o processo.

COMO ESCOLHER

Antes de comprar o IIT002 IFM - Sensor Indutivo ifm Áreas higiênicas e limpeza M30, 22mm, IP69K, 2 fios, verifique estes pontos:

Escolha o IIT002 quando

A aplicação exigir detecção indutiva não embutida, rosca M30 x 1,5, saída normalmente aberta de 2 fios e alimentação entre 20 e 140 V AC/DC, em condições ambientais dentro de 0...100 °C.

Verifique outro modelo quando

O circuito precisar de saída normalmente fechada, a montagem tiver de ser embutida, a alimentação estiver fora da faixa especificada ou a conexão mecânica/elétrica não corresponder à configuração deste sensor. Confirme também a distância efetiva considerando o material do alvo e os fatores de correção fornecidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha.
Modelo	IIT002	Código do produto.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação indicada pelo fabricante.
Característica especial	Contatos banhados a ouro	Característica declarada na ficha.

Dados elétricos e saída
Tensão de operação	20...140 V AC/DC	Faixa de alimentação especificada.
Número de fios	2	Configuração elétrica do sensor.
Função de saída	Normalmente aberto	Estado de chaveamento informado.
Corrente de saída mínima	5 mA	Limite mínimo indicado para a saída.
Corrente residual máxima	1 mA	Valor máximo informado.
Queda de tensão máxima da saída AC	5,5 V	Limite indicado para saída AC.
Queda de tensão máxima da saída DC	5,5 V	Limite indicado para saída DC.
Corrente máxima constante da saída AC	80 mA; 200 mA até 80 °C	Valores declarados para operação constante; observar a condição de temperatura informada.
Corrente máxima constante da saída DC	80 mA; 200 mA até 80 °C	Valores declarados para operação constante; observar a condição de temperatura informada.
Corrente máxima de pico da saída de comutação	1200 mA; 20 ms / 0,5 Hz / 80 mA acima de 80 °C	Condição de pico conforme declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Versão da proteção especificada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Frequência de comutação AC	25 Hz	Frequência máxima especificada para AC.
Frequência de comutação DC	100 Hz	Frequência máxima especificada para DC.
Tempo máximo de atraso de disponibilidade	1000 ms	Atraso máximo informado.
Classe de proteção elétrica	II	Classificação declarada na ficha.

Detecção e comutação
Alcance de detecção	22 mm	Valor nominal informado para montagem não embutida.
Montagem	Não embutido	Condição de instalação indicada.
Distância real de comutação Sr	22 ± 10% mm	Tolerância declarada para a distância real de comutação.
Distância de trabalho	0...17,82 mm	Faixa indicada na ficha.
Histerese	3...15% de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10% de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.

Conexões
Conexão elétrica	1 x 1/2", codificação C; 2 contatos dourados	Configuração indicada na ficha; não confundir com a rosca mecânica.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente especificada.
Proteção IP	IP68; IP69K	Graus de proteção declarados; a ficha também associa a aplicação a processos periódicos de limpeza.
Certificado UL Ta	0...40 °C	Faixa Ta indicada para a certificação UL.
EMC	EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (10 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (10 V); EN 55011 classe B	Ensaios e classificação EMC conforme dados fornecidos.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento 70 mm	Dimensões construtivas informadas.
Designação da rosca	M30 x 1,5	Rosca mecânica do corpo.
Invólucro	Forma construtiva de rosca; Type 1	Descrição e classificação informadas.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material especificado para o invólucro.
Material da face ativa	PEEK	Material especificado para a face ativa.
Peso	134,1 g	Peso informado no conjunto de dados.
Acessórios incluídos	2 porcas de fixação	Conteúdo indicado como material incluído.

Displays e indicadores
Indicador de status	LED amarelo, quatro posições a 90°	Indicação visual do status de chaveamento.

Confiabilidade e identificação regulatória
MTTF	378 anos	Valor declarado no conjunto de dados; não representa garantia de vida útil.
Número do arquivo UL	E174191	Identificador UL informado.
NCM	8536.50.90	Código fiscal informado.

COMPATIBILIDADE

Comunicação

• Saída de chaveamento normalmente aberta de 2 fios; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conexão especificada: 1 x 1/2", codificação C, com 2 contatos dourados. Alimentação de 20...140 V AC/DC. A compatibilidade elétrica depende de o circuito aceitar sensor de 2 fios, saída normalmente aberta e os limites de corrente e queda de tensão indicados na ficha.

Processo Conexão mecânica roscada M30 x 1,5; montagem não embutida. A conexão elétrica de 1/2" é distinta da rosca mecânica M30.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com alimentação de 20...140 V AC/DC e entrada compatível com sensor normalmente aberto de 2 fios	✓	Corresponde à alimentação e à função de saída especificadas; validar corrente mínima de saída de 5 mA e limites de corrente do circuito.
Instalação que exige saída normalmente fechada	✗	A ficha especifica função de saída normalmente aberta.
Montagem em rosca M30 x 1,5, não embutida, com espaço para corpo de 70 mm	✓	A rosca, o tipo de montagem e o comprimento estão indicados para o produto; verificar espaço e geometria da instalação.
Montagem embutida	✗	A montagem informada para o sensor é não embutida.
Aplicação em área higiênica com processos periódicos de limpeza	✓	Esta aplicação está explicitamente informada na ficha, que também especifica proteção IP68/IP69K.
Controlador que exige protocolo IO-Link ou outro protocolo digital	✗	A ficha não informa protocolo de comunicação; o produto é especificado com saída de chaveamento normalmente aberta.

INSTALAÇÃO

Como instalar o IIT002 IFM - Sensor Indutivo ifm Áreas higiênicas e limpeza M30, 22mm, IP69K, 2 fios

Confirme que a função normalmente aberta de 2 fios e a alimentação AC/DC de 20...140 V correspondem ao circuito de controle.
Verifique se o suporte aceita rosca M30 x 1,5 e se há espaço para o comprimento de 70 mm.
Posicione o sensor para montagem não embutida e respeite a distância de trabalho indicada, considerando o material do alvo e seu fator de correção.
Faça a conexão elétrica somente com componentes compatíveis com a conexão de 1 x 1/2", codificação C; consulte o datasheet para a atribuição dos contatos.
Fixe o sensor usando as porcas incluídas e evite aplicar esforços que possam danificar a rosca ou a face ativa.
Após energizar, verifique a comutação com o alvo na posição de trabalho e observe o LED amarelo de status; valide o funcionamento no circuito instalado.

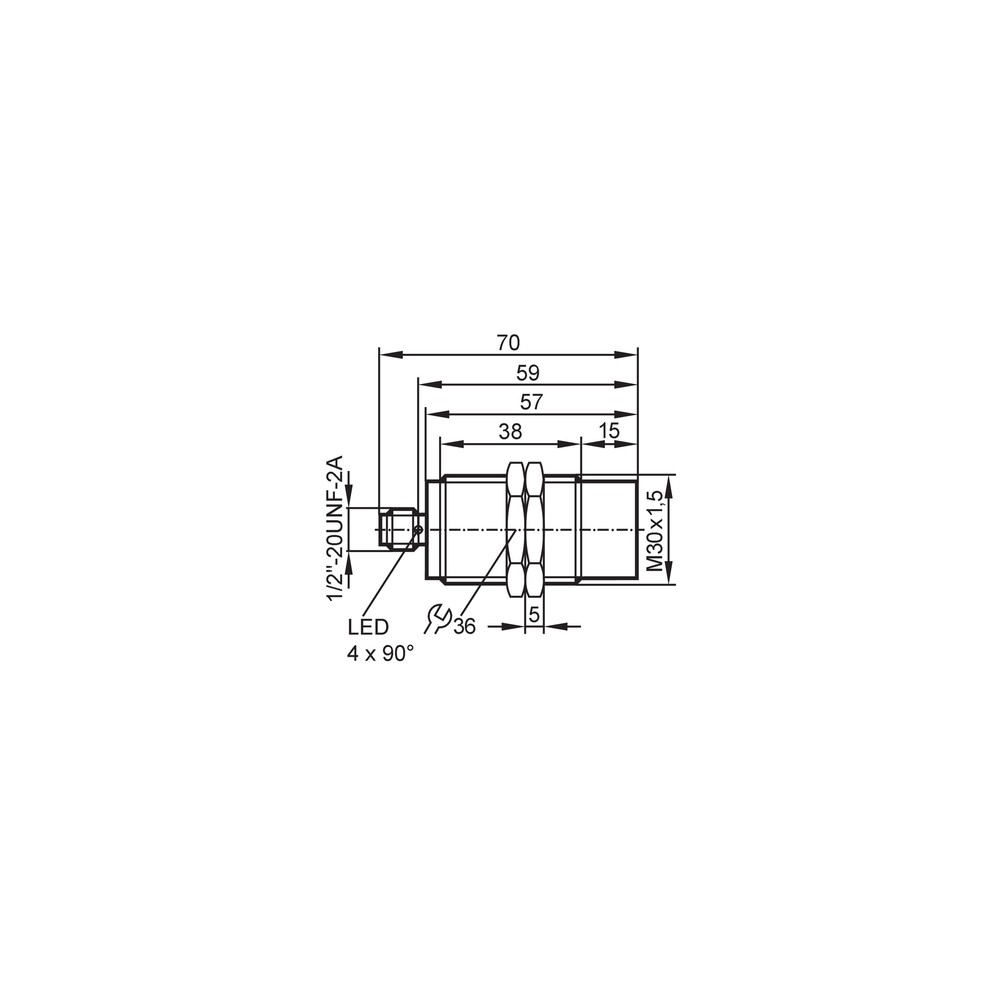

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa, conexão incorreta, circuito incompatível com saída de 2 fios ou alvo além da distância efetiva de detecção.	Meça a alimentação no circuito, confira a conexão no datasheet e teste a posição do alvo considerando montagem não embutida e o fator de correção do material.
A entrada do controlador permanece acionada ou apresenta corrente residual.	A corrente residual máxima especificada pode interagir com a entrada conectada, ou o circuito pode não ser compatível com sensor de 2 fios.	Meça a corrente no estado desligado e confira os requisitos da entrada do controlador frente à corrente residual máxima de 1 mA.
A detecção ocorre a uma distância menor do que a esperada.	O material do alvo reduz a distância em relação ao fator de correção especificado; o sensor também é de montagem não embutida e possui variações de comutação declaradas.	Identifique o material do alvo, aplique o fator de correção correspondente e compare a posição com a distância de trabalho informada na ficha.
O sensor não indica o estado esperado após a instalação.	Falha de alimentação, ligação inadequada ou ausência de condição de comutação; o LED indica o status de chaveamento.	Confirme tensão e ligações conforme o datasheet, aproxime e afaste um alvo metálico na zona de detecção e observe o LED amarelo.

DOCUMENTAÇÃO TÉCNICA

Datasheet IIT002 em português (Datasheet) Desenho em escala IIT002 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIT002 e em que tipo de aplicação é usado?

É um sensor indutivo de saída normalmente aberta, indicado na ficha para áreas higiênicas e processos periódicos de limpeza. Detecta alvos metálicos e tem montagem não embutida.

Com que alimentação e tipo de entrada elétrica posso usar este sensor?

A alimentação especificada é 20...140 V AC/DC e a saída é normalmente aberta de 2 fios. Verifique se a entrada do controlador aceita essa configuração e os limites de corrente e queda de tensão do sensor.

O produto acompanha porcas de fixação?

Sim, a ficha lista 2 porcas de fixação como acessórios incluídos. Não há outros acessórios indicados nos dados disponíveis.

Este sensor serve para uma instalação que exige montagem embutida?

Não, a montagem especificada é não embutida. Para uma instalação embutida, selecione um modelo cuja ficha declare essa condição de montagem.

Posso usar o IIT002 quando preciso de uma saída normalmente fechada?

Não, a função de saída informada é normalmente aberta. Se o circuito exigir normalmente fechada, procure uma versão com essa função explicitamente especificada.

O sensor não detecta o alvo: o que devo conferir antes de trocar?

Confira primeiro alimentação, ligação e compatibilidade da entrada com sensor de 2 fios. Depois verifique a distância do alvo e o fator de correção correspondente ao seu material.

A detecção está mais curta do que o esperado; o sensor está com defeito?

Não necessariamente: os fatores de correção variam conforme o material do alvo, e a montagem é não embutida. Compare a distância observada com a distância de trabalho e os dados de comutação da ficha antes de substituir.

Devo comprar este modelo ou escolher um sensor com outra conexão?

Escolha o IIT002 se a montagem exigir rosca M30 x 1,5 e a conexão elétrica especificada de 1 x 1/2", codificação C. Se qualquer uma dessas interfaces não corresponder à instalação, procure um modelo com a conexão requerida.

Como faço a instalação e confirmo que o sensor está comutando?

Fixe-o em montagem não embutida, conecte conforme o datasheet e teste a detecção dentro da distância de trabalho. O LED amarelo indica o status de chaveamento.

Que cuidados devo tomar em processos de limpeza?

A ficha indica aplicação em processos periódicos de limpeza e proteção IP68/IP69K, mas não informa produtos químicos ou condições específicas de exposição. Confirme a compatibilidade do processo de limpeza com o fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo e fornece um estado de chaveamento.

Montagem não embutida

Condição de instalação declarada para o sensor; deve ser considerada ao posicionar o corpo e o alvo.

Distância real de comutação (Sr)

Distância real de comutação informada para caracterizar o ponto de acionamento do sensor.

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa aqui como percentual de Sr.

Grau de proteção IP

Classificação de proteção do invólucro indicada para ingresso de sólidos e água segundo o código IP.
