Sensor Indutivo IFM IIT001 M30 - Áreas Higiênicas

Pré-visualizar: IIT001 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 14mm 2 Fios

IIT001 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 14mm 2 Fios

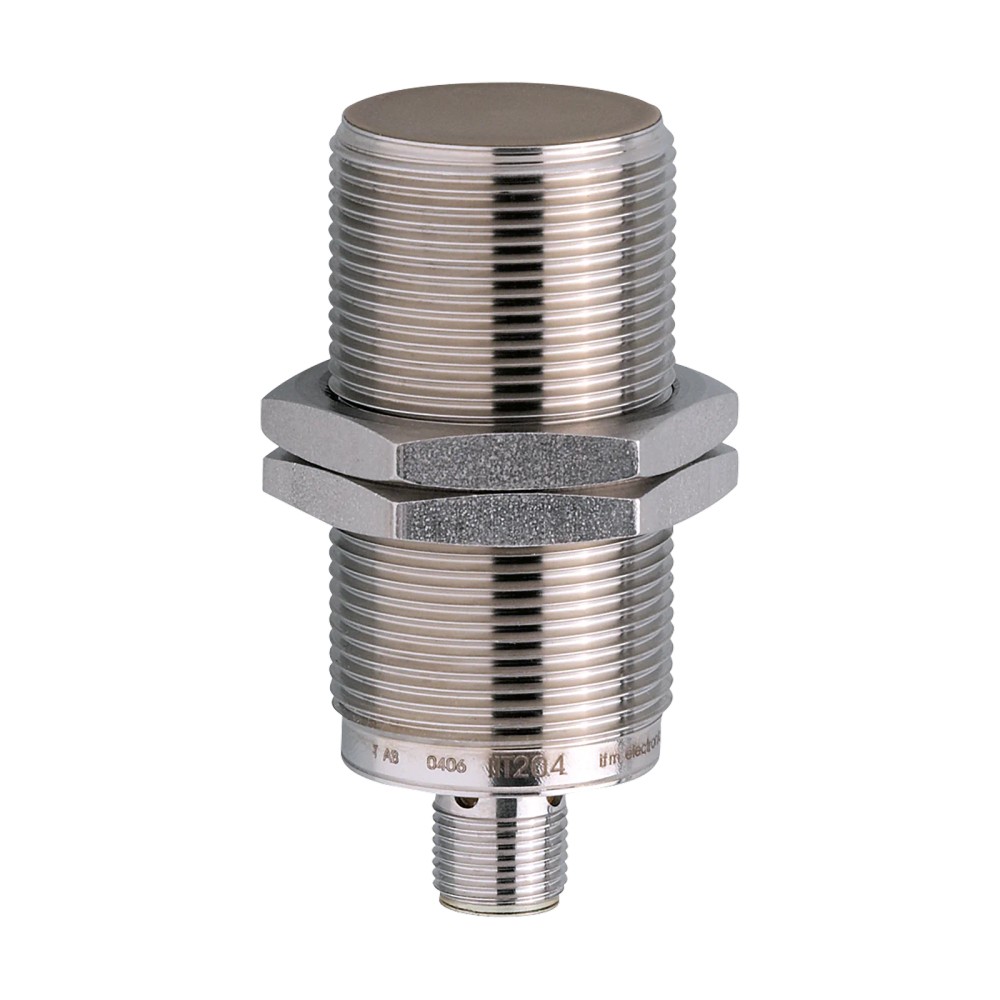

Imagem meramente ilustrativa

R$ 1.340,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT001
EAN: 4021179118118
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva,...mais

Fechar menu

Saiba mais sobre: "IIT001 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 14mm 2 Fios"

Destaques do Produto

Tecnologia

Indutiva, para detecção de objetos metálicos

Alcance

14 mm, montagem embutida

Saída e fios

Normalmente aberta; 2 fios

Alimentação

20...140 V AC/DC

Conexão elétrica

Conector 1/2 polegada, codificação C

Montagem mecânica

Rosca M30 x 1,5; comprimento 70 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IIT001 para áreas higiênicas, M30, alcance de detecção de 14 mm, saída normalmente aberta, 2 fios

O IIT001 é um sensor indutivo para detectar objetos metálicos sem contato, especificado para áreas higiênicas e processos de limpeza periódicos. Possui alcance de detecção de 14 mm, montagem embutida e saída normalmente aberta de 2 fios para alimentação AC/DC. Seu invólucro M30 x 1,5 mede 70 mm e apresenta grau de proteção IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	14 mm; montagem embutida
Saída	Normalmente aberta, 2 fios
Alimentação	20...140 V AC/DC
Frequência de comutação	25 Hz AC / 100 Hz DC
Conexão elétrica	Conector 1/2 polegada, codificação C, 2 contatos dourados
Rosca e comprimento	M30 x 1,5; L = 70 mm
Proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Materiais principais	Invólucro e porcas em aço inoxidável 1.4404 (316L); face ativa em PEEK

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas ou instalações com áreas higiênicas e processos periódicos de limpeza, conforme aplicação informada pelo fabricante.
Instalações que aceitem sensor M30 x 1,5, montagem embutida, alcance de detecção de 14 mm e conexão elétrica de 1/2 polegada com codificação C.
Circuitos compatíveis com sensor de 2 fios, saída normalmente aberta e alimentação entre 20 e 140 V AC/DC, respeitando os limites de corrente e queda de tensão do datasheet.

⚠ Considere outro se precisa de:

Não selecione para detectar objetos não metálicos como alvo indutivo; a ficha identifica o produto como sensor indutivo, destinado à detecção de objetos metálicos.
Não use quando a aplicação exigir distância de trabalho superior ao limite informado de 11,34 mm ou frequência de comutação acima de 25 Hz AC ou 100 Hz DC.
Não conecte a um sistema que não aceite a ligação de 2 fios, a faixa de 20...140 V AC/DC ou o conector de 1/2 polegada, codificação C.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; a ficha lista proteção IP68 e IP69K e indicação COP.
Possibilidade de uso em máquinas com alvos metálicos, desde que a distância, o material do alvo, a frequência de comutação e a interface elétrica permaneçam dentro dos valores especificados.
A ficha não identifica setores industriais, agentes químicos de limpeza ou condições específicas de lavagem; valide essas condições no datasheet e com o fabricante antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IIT001 para áreas higiênicas, M30, alcance de detecção de 14 mm, saída normalmente aberta, 2 fios, verifique estes pontos:

Escolha o IIT001 quando

A aplicação exigir detecção indutiva de metal em área higiênica, montagem embutida M30 x 1,5, alcance nominal de 14 mm, saída normalmente aberta de 2 fios e alimentação dentro de 20...140 V AC/DC.

Avalie outra configuração quando

A máquina exigir outra rosca, outro tipo de saída ou ligação diferente de 2 fios, outro conector, distância de trabalho superior a 11,34 mm ou frequência de comutação acima dos limites especificados. Compare esses requisitos com o datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do dispositivo.
Aplicação indicada	Áreas higiênicas / processos de limpeza periódicos	Aplicação informada na ficha do produto.
Saída	Normalmente aberta	Estado de saída especificado.
Característica especial	Contatos banhados a ouro	Característica indicada pelo fabricante.

Dados elétricos
Tensão de operação	20...140 V AC/DC	Faixa de alimentação especificada.
Número de fios	2	Configuração elétrica do sensor.
Frequência de comutação AC	25 Hz	Limite informado para operação em AC.
Frequência de comutação DC	100 Hz	Limite informado para operação em DC.
Corrente de saída mínima	5 mA	Valor mínimo indicado para a corrente de saída.
Corrente residual máxima	1 mA	Corrente residual máxima indicada.
Corrente máxima constante de saída AC	80 mA; 200 mA indicado para condição até 80 °C	Valores transcritos da ficha; confirme condições e interpretação no datasheet antes de dimensionar a carga.
Corrente máxima constante de saída DC	80 mA; 200 mA indicado para condição até 80 °C	Valores transcritos da ficha; confirme condições e interpretação no datasheet antes de dimensionar a carga.
Corrente máxima de pico da saída	1200 mA; condição indicada: 20 ms / 0,5 Hz / 80 mA (> 80 °C)	Parâmetro com condições específicas informado na ficha; consulte o datasheet para aplicação.
Queda de tensão máxima da saída AC	5,5 V	Queda máxima informada para a saída em AC.
Queda de tensão máxima da saída DC	5,5 V	Queda máxima informada para a saída em DC.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção contra curto-circuito informado.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Tempo de atraso de disponibilidade máximo	1000 ms	Tempo máximo indicado até disponibilidade.

Detecção
Alcance de detecção	14 mm	Valor nominal de alcance informado.
Distância de trabalho	0...11,34 mm	Faixa de trabalho indicada na ficha; considerar no posicionamento do alvo.
Montagem	Embutida	Configuração de montagem especificada.
Histerese	2...15 % de Sr	Faixa relativa ao alcance nominal Sr, conforme dado da ficha.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para materiais distintos; considerar que o alcance efetivo pode variar com o material do alvo.

Conexões e interface
Conexão elétrica	1 x 1/2 polegada; codificação C; 2 contatos dourados	Tipo de conector e contatos descritos na ficha.
Protocolo de comunicação	Não informado	A ficha apresenta saída de comutação e não especifica protocolo digital.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa ambiente especificada.
Proteção IP	IP68; IP69K; COP	Graus e indicação de proteção listados na ficha; observe as condições do fabricante para limpeza.
Certificado UL Ta	0...40 °C	Faixa de temperatura ambiente associada à indicação UL.
UL Enclosure type	Type 1	Classificação de invólucro UL informada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética registrados na ficha.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento 70 mm	Dimensões externas indicadas.
Forma construtiva	Invólucro com rosca	Configuração mecânica.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material informado para o invólucro.
Material da face ativa	PEEK	Material informado para a face ativa.
Material das porcas de fixação	Aço inoxidável 1.4404 (316L)	Material informado para as porcas.
Peso	140,8 g	Peso indicado nos atributos do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo da embalagem informado na ficha.

Indicadores
Indicador de status de chaveamento	LED amarelo, 4 x 90°	Indicador de estado descrito na ficha.

Dados de confiabilidade e classificação
MTTF	380 anos	Valor de MTTF informado na ficha; não representa vida útil garantida.
Classe de proteção elétrica	II	Classe indicada na ficha.
Número de arquivo UL	E174191	Identificador de arquivo UL informado.
NCM	8536.50.90	Código fiscal listado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Sensor de comutação; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector de 1/2 polegada, codificação C, com 2 contatos dourados; ligação de 2 fios; alimentação de 20...140 V AC/DC. Verifique no datasheet a carga, a corrente mínima de saída de 5 mA, a corrente residual máxima de 1 mA e a queda de tensão máxima de 5,5 V antes de conectar ao circuito.

Processo Conexão mecânica por rosca M30 x 1,5; comprimento de 70 mm; montagem embutida. A conexão elétrica é separada e utiliza conector de 1/2 polegada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor de 2 fios, saída normalmente aberta e alimentação de 20...140 V AC/DC	✓	Esses parâmetros correspondem à configuração elétrica indicada na ficha; verifique corrente de carga e queda de tensão conforme o datasheet.
Instalação mecânica com alojamento roscado M30 x 1,5 e espaço compatível com 70 mm de comprimento	✓	A rosca e o comprimento correspondem às dimensões informadas; a montagem especificada é embutida.
Sistema que exige conexão elétrica diferente do conector de 1/2 polegada, codificação C	✗	A conexão listada para este produto é 1/2 polegada, codificação C. A ficha não confirma adaptadores ou compatibilidade com outros conectores.
Aplicação com distância de trabalho exigida acima de 11,34 mm	✗	A distância de trabalho indicada é 0...11,34 mm; a exigência ultrapassa esse limite especificado.
Aplicação com frequência de comutação requerida acima de 25 Hz em AC ou 100 Hz em DC	✗	Os limites informados para o produto são 25 Hz AC e 100 Hz DC.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IIT001 para áreas higiênicas, M30, alcance de detecção de 14 mm, saída normalmente aberta, 2 fios

Confirme que o alojamento e a máquina aceitam rosca M30 x 1,5 e comprimento de montagem de 70 mm.
Instale na configuração embutida especificada e posicione o alvo dentro da distância de trabalho informada.
Considere o material do alvo e os fatores de correção indicados na ficha ao validar a distância de detecção.
Verifique que a alimentação e a entrada de controle sejam compatíveis com sensor de 2 fios, saída normalmente aberta e faixa de 20...140 V AC/DC.
Conecte o conector de 1/2 polegada, codificação C, observando a identificação dos contatos no datasheet; não presuma pinagem além do que o fabricante documenta.
Após energizar, confirme o estado de comutação pelo LED amarelo e teste a detecção nas condições reais de operação.

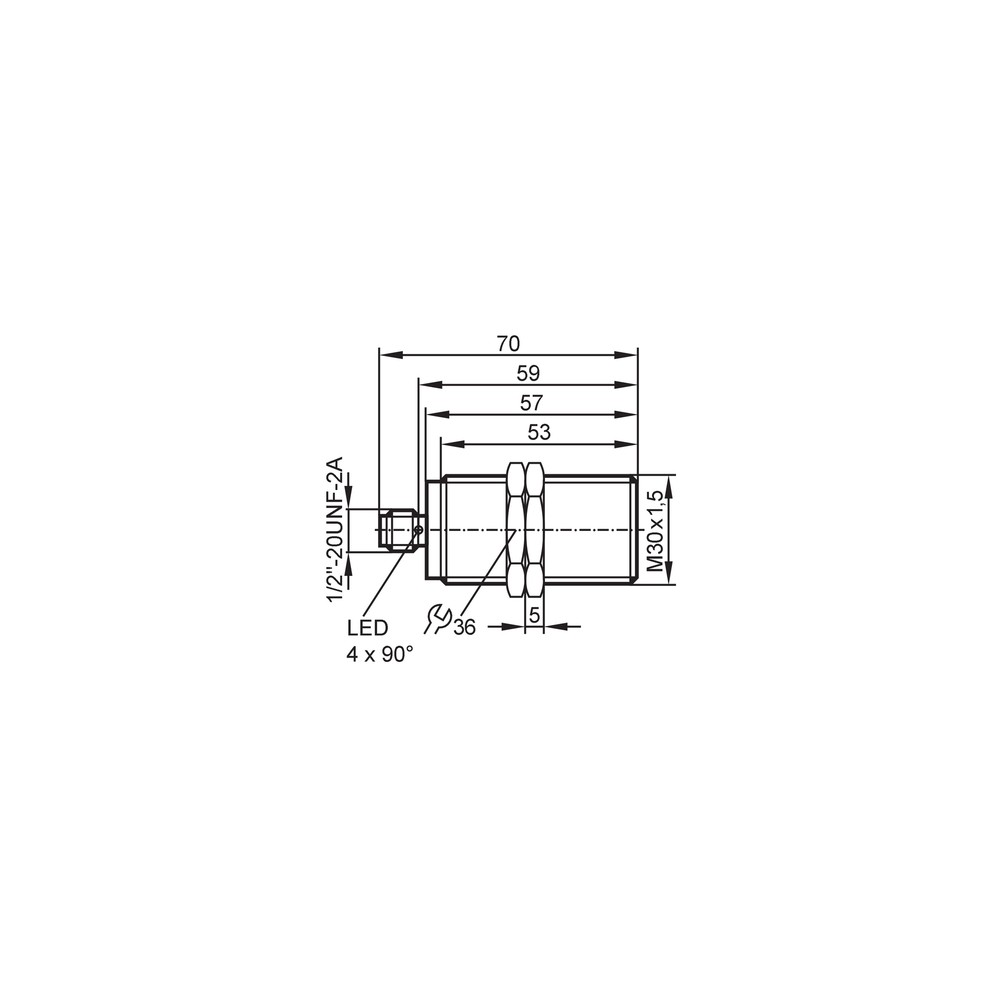

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com a configuração de 2 fios ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confirme compatibilidade da entrada e verifique o posicionamento do alvo dentro da faixa de 0...11,34 mm.
A entrada do controlador permanece ativa mesmo sem detecção ou não reconhece o estado desligado.	Corrente residual do sensor ou corrente mínima requerida pela entrada incompatível com o circuito.	Compare os requisitos da entrada com corrente residual máxima de 1 mA e corrente de saída mínima de 5 mA; consulte o esquema do fabricante.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço, ou distância de instalação fora das condições nominais.	Identifique o material do alvo e compare o fator indicado na ficha; confira a distância e a montagem embutida.
O sinal oscila ou o sensor não acompanha a velocidade do processo.	Frequência de comutação requerida acima do limite aplicável ou alvo posicionado próximo ao limite de detecção.	Meça a frequência de eventos e compare com 25 Hz AC ou 100 Hz DC; teste o posicionamento dentro da distância de trabalho especificada.

DOCUMENTAÇÃO TÉCNICA

Datasheet IIT001 em português (Datasheet) Desenho em escala IIT001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIT001 e para quem ele serve?

É um sensor indutivo de 2 fios com saída normalmente aberta, destinado à detecção de objetos metálicos. A ficha indica aplicação em áreas higiênicas e processos de limpeza periódicos.

Qual é a faixa de alimentação e como é feita a conexão?

A tensão de operação indicada é 20...140 V AC/DC. A conexão elétrica é um conector de 1/2 polegada, codificação C, com 2 contatos dourados.

O sensor detecta plástico, vidro ou outros materiais não metálicos?

A ficha classifica o IIT001 como sensor indutivo para detecção de objetos metálicos. Ela não especifica desempenho para alvos não metálicos.

Posso usar este modelo se preciso de mais de 11,34 mm de distância de trabalho?

A ficha indica distância de trabalho de 0...11,34 mm. Para uma exigência superior, selecione um modelo cujo datasheet especifique a distância necessária.

O sensor acende o LED, mas o controlador não muda de estado. O que verifico?

Verifique se a entrada do controlador aceita sensor de 2 fios e se sua corrente mínima é compatível com os 5 mA indicados. Confira também a corrente residual máxima de 1 mA e a ligação conforme o datasheet.

A detecção ficou mais curta depois de trocar o material do alvo; o que pode causar isso?

O alcance pode variar conforme o material do alvo. Compare o material utilizado com os fatores de correção da ficha e confirme a distância de instalação.

Este anúncio é do sensor completo ou apenas das porcas?

O produto identificado é o sensor IIT001. A ficha informa que acompanham 2 porcas de fixação.

Como escolher entre este sensor e outro modelo indutivo?

Compare tipo de saída, número de fios, faixa de alimentação, distância de trabalho, frequência de comutação, rosca e conector. O IIT001 especifica saída normalmente aberta de 2 fios, M30 x 1,5 e conector de 1/2 polegada codificação C.

Como devo montar e testar o sensor?

Use o alojamento M30 x 1,5 e a montagem embutida especificada. Depois da ligação conforme o datasheet, teste a comutação com o alvo dentro da distância de trabalho e observe o LED de status.

O que verificar se o sensor não acompanha a velocidade da máquina?

Compare a frequência de eventos com o limite de 25 Hz em AC ou 100 Hz em DC. Confirme também o tipo de alimentação e o posicionamento do alvo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que utiliza princípio indutivo para detectar objetos metálicos (Ref.: Tipo de produto: sensor indutivo).

Alcance de detecção

Distância nominal indicada para a detecção do alvo (Ref.: Alcance de detecção: 14 mm).

Montagem embutida

Configuração de instalação indicada para o sensor (Ref.: Montagem: embutido).

Histerese

Faixa percentual associada à diferença entre os pontos de comutação e retorno, conforme definição do fabricante (Ref.: Histerese: 2...15 % de Sr).

Grau de proteção IP

Classificação de proteção do invólucro conforme condições de ensaio especificadas (Ref.: IP68; IP69K).
