Sensor Indutivo IFM IIT001 M30 - Áreas Higiênicas

Pré-visualizar: IIT001 IFM - Sensor Indutivo IFM Áreas Higiênicas M30, 14mm, 2 Fios, AC/DC

IIT001 IFM - Sensor Indutivo IFM Áreas Higiênicas M30, 14mm, 2 Fios, AC/DC

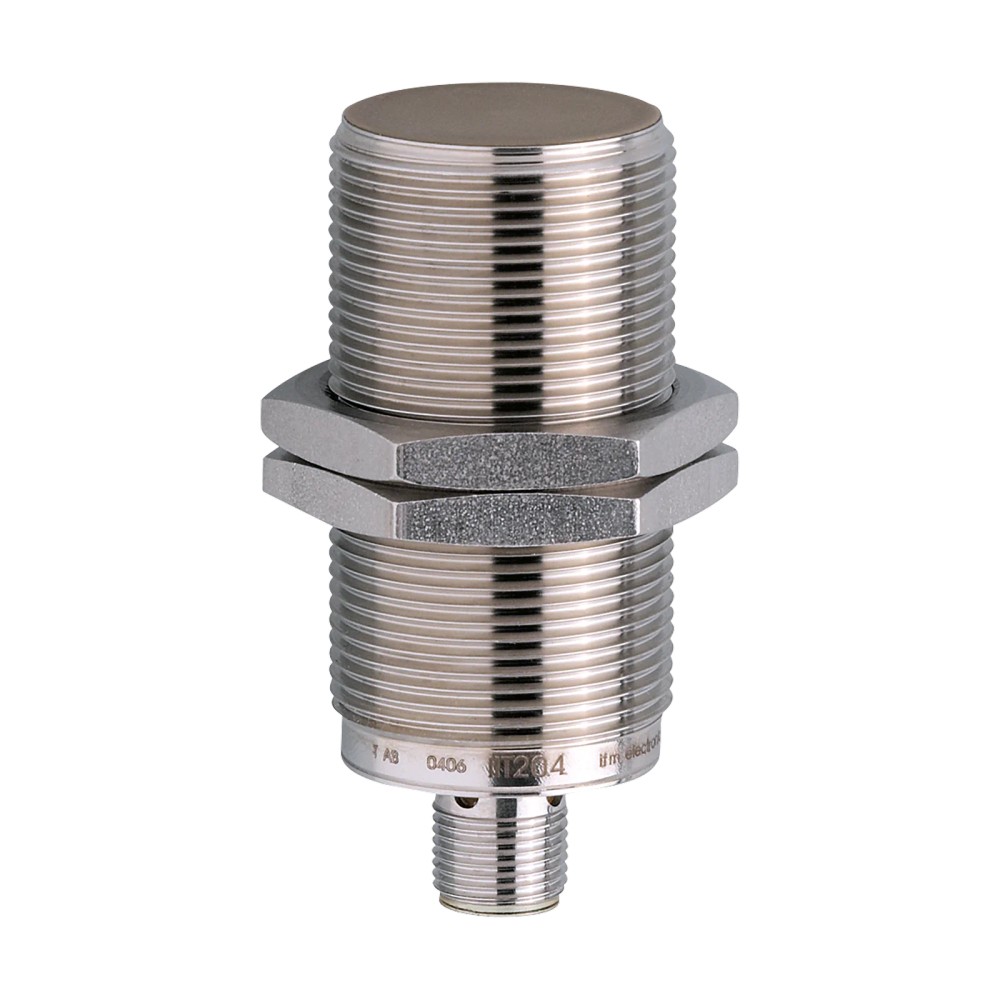

Imagem meramente ilustrativa

R$ 1.340,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT001
EAN: 4021179118118
NCM do produto: 85365090

Destaques do Produto Alcance nominal 14 mm...mais

Fechar menu

Saiba mais sobre: "IIT001 IFM - Sensor Indutivo IFM Áreas Higiênicas M30, 14mm, 2 Fios, AC/DC"

Destaques do Produto

Alcance nominal

14 mm

Tipo de montagem

Embutida

Saída e fios

Normalmente aberta; 2 fios

Alimentação

20 a 140 V AC/DC

Conexão elétrica

1/2 polegada, codificação C

Aplicação prevista

Áreas higiênicas e processos de limpeza periódicos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIT001 IFM - Sensor Indutivo IFM Áreas Higiênicas M30, 14mm, 2 Fios, AC/DC

O IIT001 é um sensor indutivo para detectar objetos metálicos sem contato, com saída normalmente aberta e montagem embutida. Foi indicado para áreas higiênicas e processos de limpeza periódicos. Possui alcance nominal de 14 mm, alimentação de 20 a 140 V AC/DC e proteção IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	14 mm, montagem embutida
Saída	Normalmente aberta, 2 fios
Alimentação	20 a 140 V AC/DC
Frequência de comutação	25 Hz AC / 100 Hz DC
Dimensões	M30 x 1,5; comprimento de 70 mm
Conexão elétrica	Conector 1/2 polegada, codificação C, 2 contatos dourados
Proteção	IP68 e IP69K
Temperatura ambiente	0 a 100 °C
Materiais principais	Invólucro e porcas em aço inoxidável 1.4404 (316L); face ativa em PEEK

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em equipamentos de áreas higiênicas, conforme aplicação indicada pelo fabricante.
Instalações com processos periódicos de limpeza, respeitando a faixa de temperatura ambiente especificada.
Aplicações que aceitem montagem embutida M30 x 1,5, saída normalmente aberta de 2 fios e alimentação de 20 a 140 V AC/DC.

⚠ Considere outro se precisa de:

Não selecionar quando o requisito exigir alcance nominal superior a 14 mm ou frequência de comutação acima de 25 Hz em AC ou 100 Hz em DC.
Não selecionar se a instalação exigir saída normalmente fechada, conexão diferente da conexão elétrica de 1/2 polegada codificação C, ou operação fora de 0 a 100 °C; confirmar os requisitos do circuito e do equipamento antes da substituição.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em áreas higiênicas com processos periódicos de limpeza; a ficha não detalha agentes de limpeza nem parâmetros de lavagem, portanto consulte o fabricante para validar condições específicas.
Possibilidade de uso: detecção de objetos metálicos em máquinas ou equipamentos com fixação M30 x 1,5 e montagem embutida, desde que alvo, distância de detecção e circuito sejam compatíveis com os dados do sensor.
Respeitar a faixa de temperatura ambiente de 0 a 100 °C e a frequência máxima de comutação de 25 Hz em AC ou 100 Hz em DC; os graus IP declarados não substituem a validação das condições reais de instalação.

COMO ESCOLHER

Antes de comprar o IIT001 IFM - Sensor Indutivo IFM Áreas Higiênicas M30, 14mm, 2 Fios, AC/DC, verifique estes pontos:

Escolha o IIT001 quando

A aplicação exigir detecção indutiva, saída normalmente aberta de 2 fios, montagem embutida M30 x 1,5 e conexão elétrica de 1/2 polegada com codificação C, além de operar dentro da tensão, frequência e temperatura especificadas.

Procure outra configuração quando

O circuito exigir saída normalmente fechada, montagem não embutida, conexão elétrica diferente ou velocidade de comutação superior aos limites informados. Compare a tensão, corrente mínima de saída e demais requisitos do circuito com o datasheet antes de definir outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do componente.
Modelo	IIT001	Código do produto.
Aplicação indicada	Áreas higiênicas; processos de limpeza periódicos	Aplicação declarada na ficha do produto.
Característica especial	Contatos banhados a ouro	Característica declarada para os contatos do conector.

Detecção e montagem
Alcance de detecção	14 mm	Alcance nominal informado.
Distância de trabalho	0 a 11,34 mm	Faixa de distância de trabalho informada na ficha.
Montagem	Embutida	Configuração de instalação especificada.
Histerese	2 a 15% de Sr	Valor relativo ao alcance nominal Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar o alcance em relação ao alvo.

Dados elétricos
Tensão de operação	20 a 140 V AC/DC	Faixa de alimentação declarada.
Número de fios	2	Configuração elétrica do sensor.
Corrente de saída mínima	5 mA	Requisito mínimo de corrente de saída indicado.
Corrente residual máxima	1 mA	Corrente residual máxima informada.
Queda de tensão máxima da saída AC	5,5 V	Valor máximo especificado para a saída em AC.
Queda de tensão máxima da saída DC	5,5 V	Valor máximo especificado para a saída em DC.
Corrente máxima constante de comutação	80 mA AC / 80 mA DC	A ficha também apresenta condição térmica associada: 200 mA (...80 °C); consultar o datasheet para interpretação da condição e aplicação.
Corrente máxima de pico da saída	1200 mA; condição informada: 20 ms / 0,5 Hz / 80 mA (> 80 °C)	Dados apresentados na ficha; verificar as condições específicas no datasheet antes de dimensionar a carga.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito indicada.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Tempo de atraso de disponibilidade máximo	1000 ms	Tempo máximo informado antes da disponibilidade do sensor.

Saída e comutação
Configuração de saída	Normalmente aberta	Estado de saída especificado.
Frequência de comutação AC	25 Hz	Frequência máxima de comutação informada para AC.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação informada para DC.

Conexões
Conexão elétrica	1 x 1/2 polegada; codificação C; 2 contatos dourados	Descrição da conexão elétrica do sensor.

Condições ambientais e proteção
Temperatura ambiente	0 a 100 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente certificada UL	0 a 40 °C	Faixa Ta informada para a certificação UL.
Grau de proteção	IP68; IP69K	Graus de proteção declarados; consultar condições de ensaio e instalação no datasheet.
UL Enclosure type	Type 1	Classificação indicada na ficha.
Classe de proteção	II	Classe de proteção declarada.
EMC: descarga eletrostática	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis e referência informados na ficha.
EMC: alta frequência irradiada	EN 61000-4-3; 10 V/m	Nível e referência informados na ficha.
EMC: Burst	EN 61000-4-4; 2 kV	Nível e referência informados na ficha.
EMC: alta frequência conduzida	EN 61000-4-6; 10 V	Nível e referência informados na ficha.
Emissão EMC	EN 55011, classe B	Classe e referência declaradas.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento de 70 mm	Dimensões externas declaradas.
Invólucro e porcas de fixação	Aço inoxidável 1.4404 (316L)	Materiais declarados para o corpo e as porcas.
Face ativa	PEEK	Material declarado para a face ativa.
Peso	140,8 g	Peso indicado no conjunto de atributos do produto.
Porcas de fixação incluídas	2	Quantidade informada como material incluído.

Indicadores
Indicador de status	LED amarelo, 4 x 90°	Indicação visual do estado de comutação.

Dados de identificação e conformidade
GTIN	4021179118118	Código de identificação comercial informado.
Número de arquivo UL	E174191	Referência UL declarada.
MTTF	380 anos	Valor de MTTF informado na ficha; não representa período de garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; trata-se de um sensor com saída de comutação.

Conexões

Elétrica Conector de 1/2 polegada, codificação C, 2 contatos dourados; saída normalmente aberta de 2 fios. Alimentação de 20 a 140 V AC/DC. Verificar no datasheet a ligação do circuito e a compatibilidade elétrica da carga; corrente mínima de saída informada: 5 mA.

Processo Invólucro roscado M30 x 1,5, comprimento de 70 mm; montagem embutida. A conexão roscada descreve a fixação mecânica, não a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação com entrada ou circuito AC/DC dentro de 20 a 140 V, saída normalmente aberta e requisitos de corrente compatíveis	✓	Corresponde ao tipo de saída e à faixa de alimentação declarados; confirme também corrente mínima de 5 mA e demais limites do circuito no datasheet.
Instalação mecânica que aceite rosca M30 x 1,5 e montagem embutida	✓	A rosca e o tipo de montagem correspondem à configuração declarada do sensor.
Sistema que exija comunicação por protocolo digital	✗	A ficha descreve saída de comutação e não informa protocolo de comunicação.
Aplicação que necessite saída normalmente fechada	✗	A saída declarada para este modelo é normalmente aberta.
Aplicação com frequência de comutação superior a 25 Hz em AC ou 100 Hz em DC	✗	Esses são os limites de frequência de comutação especificados para AC e DC.

INSTALAÇÃO

Como instalar o IIT001 IFM - Sensor Indutivo IFM Áreas Higiênicas M30, 14mm, 2 Fios, AC/DC

Confirme que a tensão do circuito está dentro de 20 a 140 V AC/DC e que a entrada ou carga é compatível com sensor de 2 fios, saída normalmente aberta e corrente mínima de 5 mA.
Verifique no datasheet a ligação elétrica correspondente à codificação C e ao conector de 1/2 polegada antes de energizar.
Prepare o alojamento mecânico para rosca M30 x 1,5 e montagem embutida; confira espaço e comprimento de instalação de 70 mm.
Instale e fixe o sensor sem danificar a face ativa de PEEK ou as roscas; utilize as porcas de fixação incluídas conforme a montagem.
Posicione o alvo metálico dentro da distância de trabalho informada e considere o fator de correção correspondente ao material do alvo.
Após a ligação, energize o circuito e verifique a comutação e o indicador LED amarelo; consulte o datasheet caso o estado de saída não corresponda ao esperado.

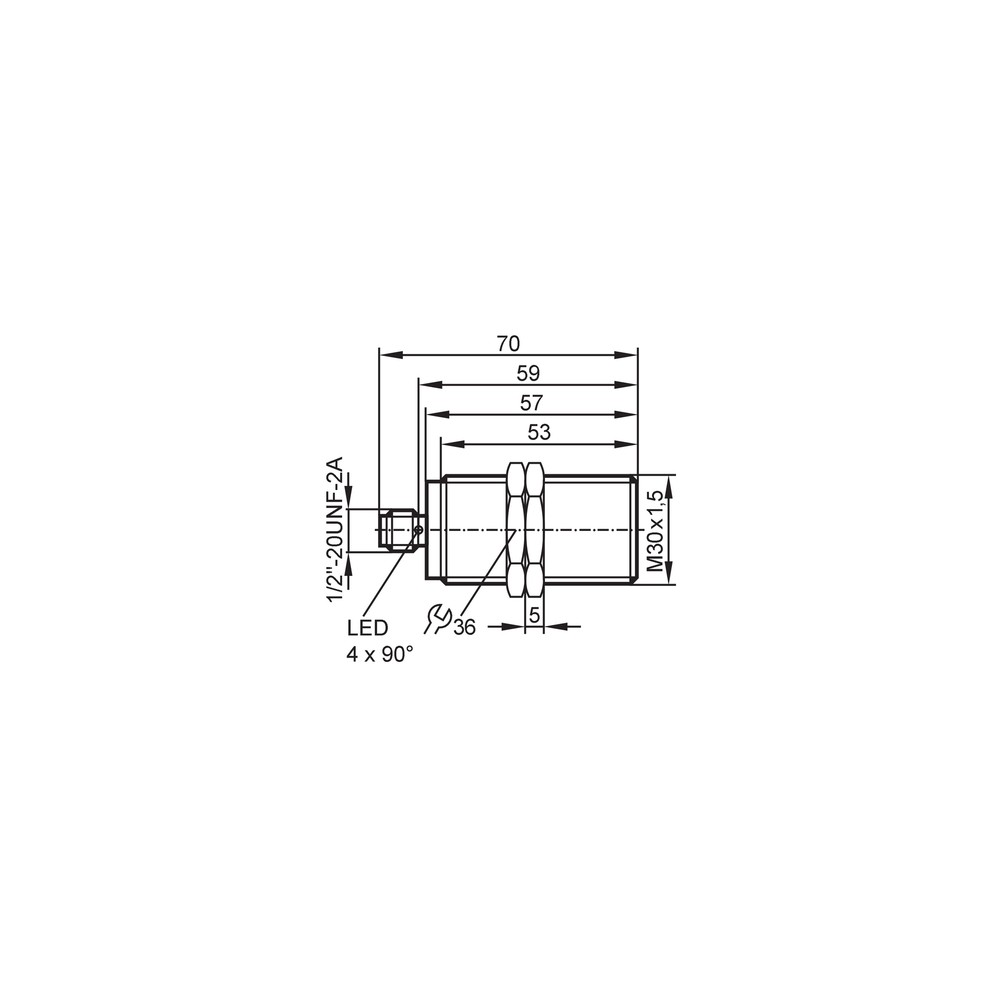

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao aço ou instalação incompatível com a montagem embutida.	Meça a distância do alvo e confira o material e a geometria de instalação em relação ao datasheet.
A entrada do controlador permanece ativa ou inativa de forma inesperada.	Ligação incompatível com saída normalmente aberta de 2 fios, ou circuito que não atende à corrente mínima de saída.	Confirme a ligação no datasheet, a tensão de alimentação e a corrente do circuito; valide que a entrada espera uma saída normalmente aberta.
Detecção instável em operação rápida.	Frequência de eventos acima do limite especificado para o tipo de alimentação.	Meça a frequência de comutação e compare com 25 Hz em AC ou 100 Hz em DC.
O sensor não opera após a energização.	Tensão fora da faixa de operação, conexão incorreta ou atraso de disponibilidade ainda não transcorrido.	Meça a alimentação nos terminais conforme o esquema do fabricante, revise a conexão e aguarde até 1000 ms após energizar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IIT001 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIT001 e para que tipo de aplicação serve?

É um sensor indutivo de proximidade com saída normalmente aberta. A aplicação declarada é em áreas higiênicas e processos de limpeza periódicos.

Qual é o tipo de saída e como ele se conecta eletricamente?

O IIT001 usa saída normalmente aberta de 2 fios e conexão de 1/2 polegada, codificação C, com 2 contatos dourados. Consulte o datasheet para o esquema de ligação.

O produto acompanha porcas ou outros acessórios?

A ficha informa que acompanham 2 porcas de fixação. Não há outros acessórios listados nos dados fornecidos.

Este sensor serve para uma aplicação que exige saída normalmente fechada?

Não, a saída declarada para o IIT001 é normalmente aberta. Para uma entrada que exija normalmente fechada, selecione uma configuração que corresponda a esse requisito.

Posso usar o IIT001 se preciso comutar acima de 100 Hz em DC?

Não é indicado para essa frequência: o limite especificado é 100 Hz em DC. Em AC, a frequência de comutação informada é 25 Hz.

O sensor não detecta a peça; o que devo verificar antes de substituí-lo?

Verifique a distância de trabalho, o material do alvo e o alinhamento em relação à face ativa. O fator de correção varia conforme o material e está especificado na ficha.

A saída fica em estado inesperado; devo trocar o sensor?

Antes de substituir, confirme a alimentação, o esquema de ligação e se a entrada é compatível com saída normalmente aberta de 2 fios. Verifique também a corrente mínima de saída especificada de 5 mA.

Quando escolher o IIT001 em vez de outro sensor indutivo?

Escolha-o quando a aplicação exigir montagem embutida M30 x 1,5, saída normalmente aberta de 2 fios e a faixa de alimentação e comutação deste modelo. Se precisar de outra saída ou conexão, compare a especificação do circuito com outro modelo.

Que cuidados devo tomar na instalação?

Confirme as condições elétricas no datasheet, prepare a fixação M30 x 1,5 para montagem embutida e evite danificar a face ativa. Depois da energização, confira a comutação e o LED de status.

Como confirmo a ligação correta do conector?

Use o esquema elétrico do datasheet IIT001 e confira a codificação C e os 2 contatos dourados antes de energizar. A ficha fornecida não detalha a numeração dos contatos fora do documento técnico.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade destinado à detecção indutiva de objetos; o IIT001 tem alcance nominal de 14 mm. (Ref.: Alcance de detecção)

Montagem embutida

Configuração de montagem indicada para instalar o sensor embutido na superfície de fixação. (Ref.: Montagem)

Saída normalmente aberta

Saída de comutação especificada como normalmente aberta. (Ref.: Configuração de saída)

Histerese

Diferença relativa entre os pontos de comutação e retorno, expressa em relação a Sr. (Ref.: Histerese, 2 a 15% de Sr)

Grau de proteção IP

Classificação declarada de proteção do invólucro contra ingresso de agentes externos, conforme condições definidas para os ensaios. (Ref.: IP68; IP69K)
