Sensor Indutivo IFM IIS705 M30 PNP 15mm

Pré-visualizar: IIS705 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

IIS705 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

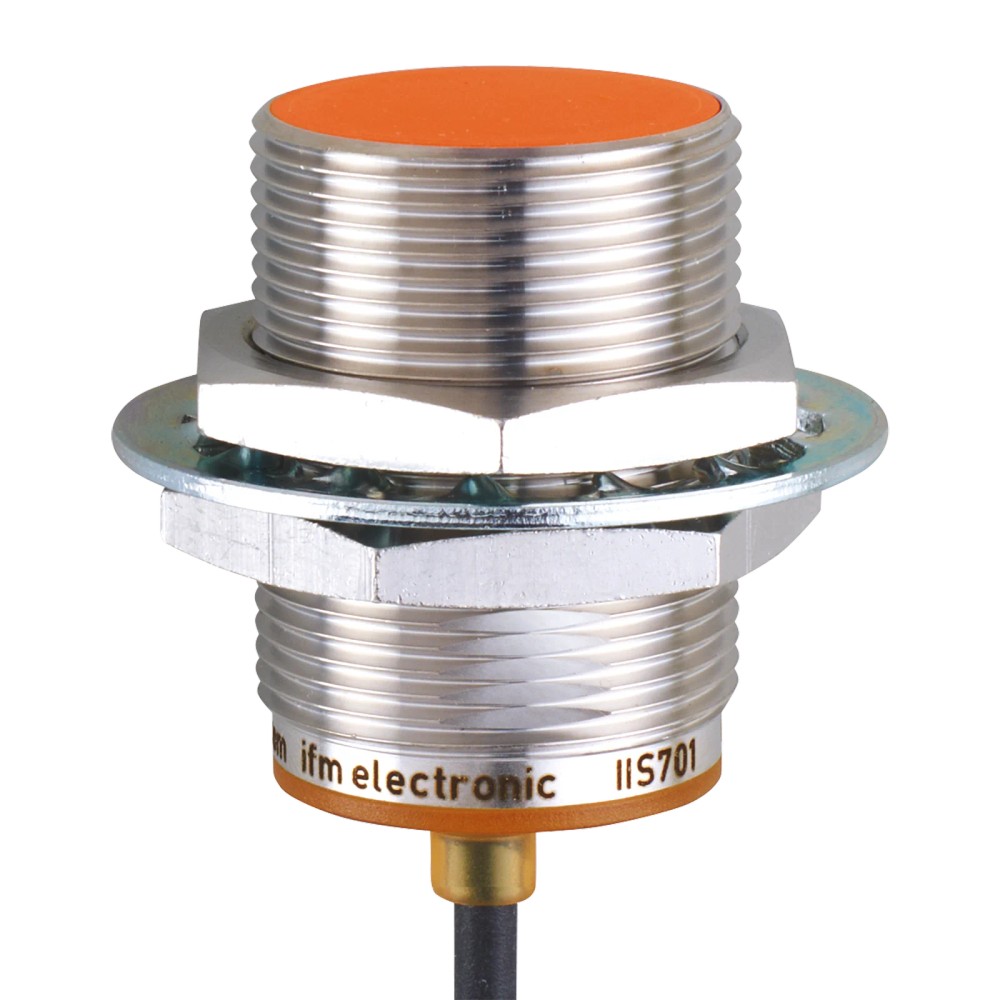

Imagem meramente ilustrativa

R$ 645,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS705
EAN: 4021179280877
NCM do produto: 85365090

Destaques do Produto Rosca M30 x 1.5...mais

Fechar menu

Saiba mais sobre: "IIS705 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm"

Destaques do Produto

Rosca

M30 x 1.5

Alcance

15 mm

Saída

PNP / Normalmente fechado

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIS705 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

O IIS705 é um sensor indutivo robusto da IFM projetado para automação industrial. Possui alcance de detecção de 15 mm e carcaça metálica M30, ideal para ambientes que exigem alta resistência à umidade (IP69K). Conta com saída PNP e design de montagem embutida para maior precisão.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IIS705
Marca	IFM
Alcance	15 mm
Dimensão	M30 x 1,5
Montagem	Embutido
Proteção	IP69K
Conexão	Cabo PUR 2m
Saída	PNP

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial de uso geral
Linhas de montagem e esteiras transportadoras metálicas
Aplicações com presença de água, óleos ou líquidos de corte (IP69K)

⚠ Considere outro se precisa de:

Instalação em áreas com interferência eletromagnética extrema não blindada
Detecção de materiais não ferrosos em alta velocidade sem ajuste de fator
Uso como dispositivo de segurança de parada de emergência pessoal

APLICAÇÕES E USO

Detecção de peças metálicas em linhas de transporte automatizadas.
Monitoramento de posição em máquinas de embalagem onde há lavagem frequente.
Automação de máquinas-ferramenta exigindo alta durabilidade térmica e mecânica.

COMO ESCOLHER

Antes de comprar o IIS705 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor de longo alcance (15 mm) em formato M30 com alta resistência a lavagens industriais (IP69K).

Busque alternativa se

Sua aplicação exige um sinal Normalmente Aberto (NO) ou uma carcaça de menor diâmetro (M12 ou M18).

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	15 mm	Distância nominal de operação
Tipo de montagem	Embutido	Condição de instalação mecânica

Dados elétricos
Tensão de operação	10...30 DC V	Limites de alimentação
Consumo de corrente	< 10 mA	Eficiência energética
Saída de comutação	PNP / Normalmente fechado	Lógica de controle

Condições ambientais
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Vedação contra ambiente
Temperatura ambiente	-40...85 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Sinal discreto (I/O Digital)

Conexões

Elétrica Cabo PUR 2m, 3 fios

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças em alumínio	✓	O sensor detecta metais, porém o alcance é reduzido pelo fator de correção (0,4 para alumínio).
Ambiente com jatos de água (IP69K)	✓	O sensor é certificado para suportar lavagens de alta pressão e temperatura.
Uso em sistemas de segurança de acesso	✗	Não possui certificação de segurança (SIL/PL) para este fim.

INSTALAÇÃO

Como instalar o IIS705 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

Verifique se o local de montagem permite a acomodação da rosca M30.
Rosqueie o sensor no suporte, utilizando as porcas inclusas.
Certifique-se de que a face ativa esteja alinhada com o objeto a ser detectado.
Passe o cabo de 2m de forma a evitar dobras acentuadas perto da entrada do sensor.
Conecte os fios de acordo com o esquema elétrico do manual, respeitando a polaridade.
Verifique o acendimento do LED amarelo ao aproximar um objeto metálico.

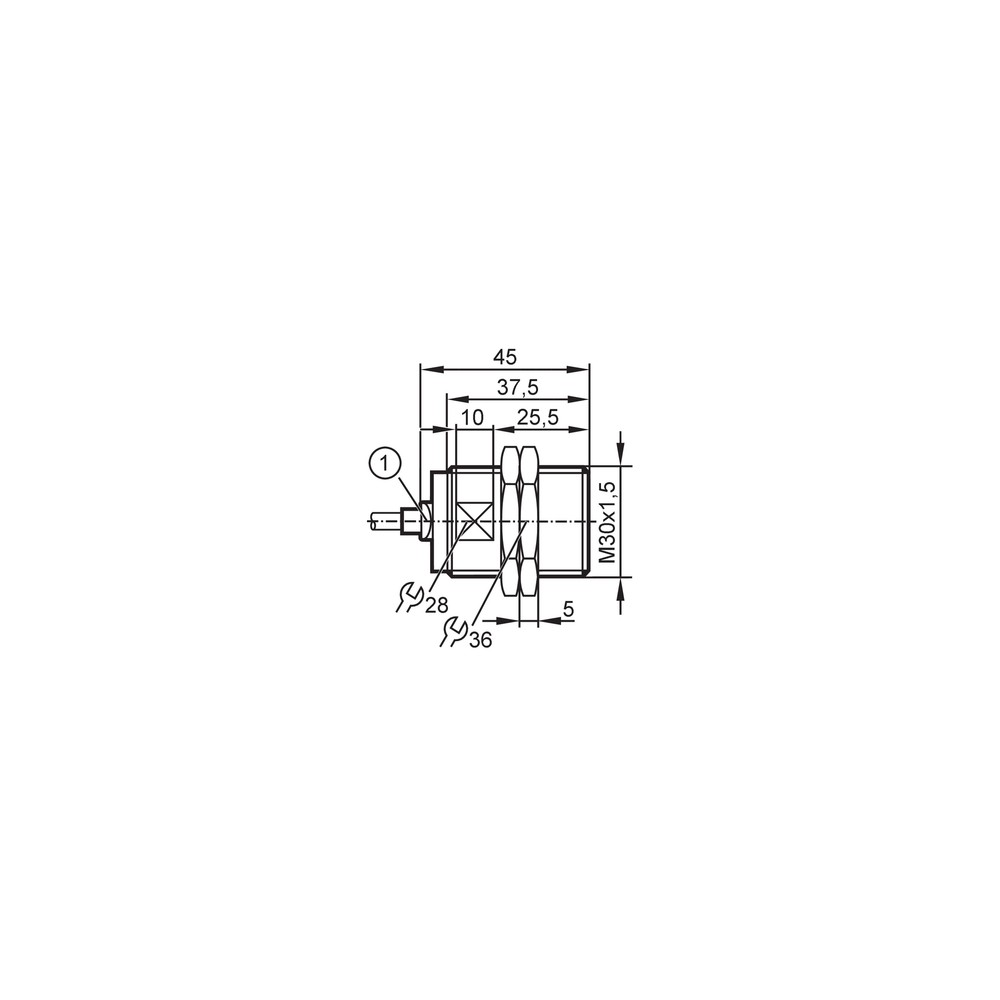

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 arruela de trava dentada em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta	Objeto metálico fora da distância sensível	Verificar se a distância entre o sensor e o objeto está dentro dos 15 mm
LED de status não acende	Falha na conexão elétrica ou curto-circuito	Testar continuidade do cabo PUR e voltagem da fonte (10-30V DC)
Comutação errática ou permanente	Acúmulo excessivo de cavacos ou sujeira na face	Limpar a face ativa e observar se o LED retorna ao funcionamento normal
Sensor inativo ou falha de sistema	Inversão de polaridade na fiação	Conferir o diagrama de cores do cabo contra o manual do fabricante

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IIS705 (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IIS705 da IFM?

O IIS705 é um sensor indutivo de detecção de proximidade com alcance de 15 mm e carcaça M30, ideal para detecção de metais em automação industrial.

O que vem na caixa do produto?

Sim, ele acompanha 2 porcas de fixação e 1 arruela de trava dentada em aço inoxidável para montagem robusta.

Ele detecta objetos não metálicos como plástico?

Este sensor não é adequado para detectar objetos não metálicos como plásticos, madeiras ou fluidos, pois opera via campo eletromagnético.

Existem limitações de uso para este sensor?

O sensor não deve ser utilizado em atmosferas explosivas ou submersões prolongadas sob pressão, apesar do alto grau de proteção IP.

Por que o sensor parou de enviar sinal para o meu CLP?

O sintoma comum é a ausência de sinal de comutação no PLC, que pode ser causado por desalinhamento do sensor ou falha na alimentação de 10-30V DC.

Como diagnosticar falhas de detecção no campo?

Se o LED amarelo não acende mesmo com metal próximo, verifique a integridade do cabo PUR de 2 metros e a continuidade da alimentação elétrica.

Devo escolher este sensor M30 ou um M12 para minha aplicação?

A escolha entre este sensor M30 e um modelo menor depende do espaço mecânico disponível e da distância de detecção necessária (15mm aqui).

Qual a vantagem deste modelo com alcance aumentado?

Este modelo possui alcance aumentado, o que proporciona maior margem de segurança na detecção comparado a sensores de face plana padrão de mesma rosca.

Quais os cuidados na instalação do sensor?

Instale o sensor de modo que a face ativa esteja embutida na superfície metálica, respeitando o torque de aperto definido no manual.

Qual a procedência deste produto?

A IFM é a fabricante original e a Melhor Indústria atua na intermediação, garantindo procedência e suporte técnico qualificado.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) quando o sensor detecta o alvo.

Alcance Aumentado

Capacidade do sensor de detectar o objeto a uma distância maior que os modelos convencionais de mercado.

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza a jato de água.

Histerese

Diferença entre o ponto de ativação e desativação do sensor, evitando sinais falsos por vibração (Ref.: 3...15% de Sr).

Montagem Embutida

Permite que o sensor seja instalado rente ao metal, sem que o campo magnético seja distorcido pelas paredes laterais.
