Sensor Indutivo IFM IIS701 M30

Pré-visualizar: IIS701 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

IIS701 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

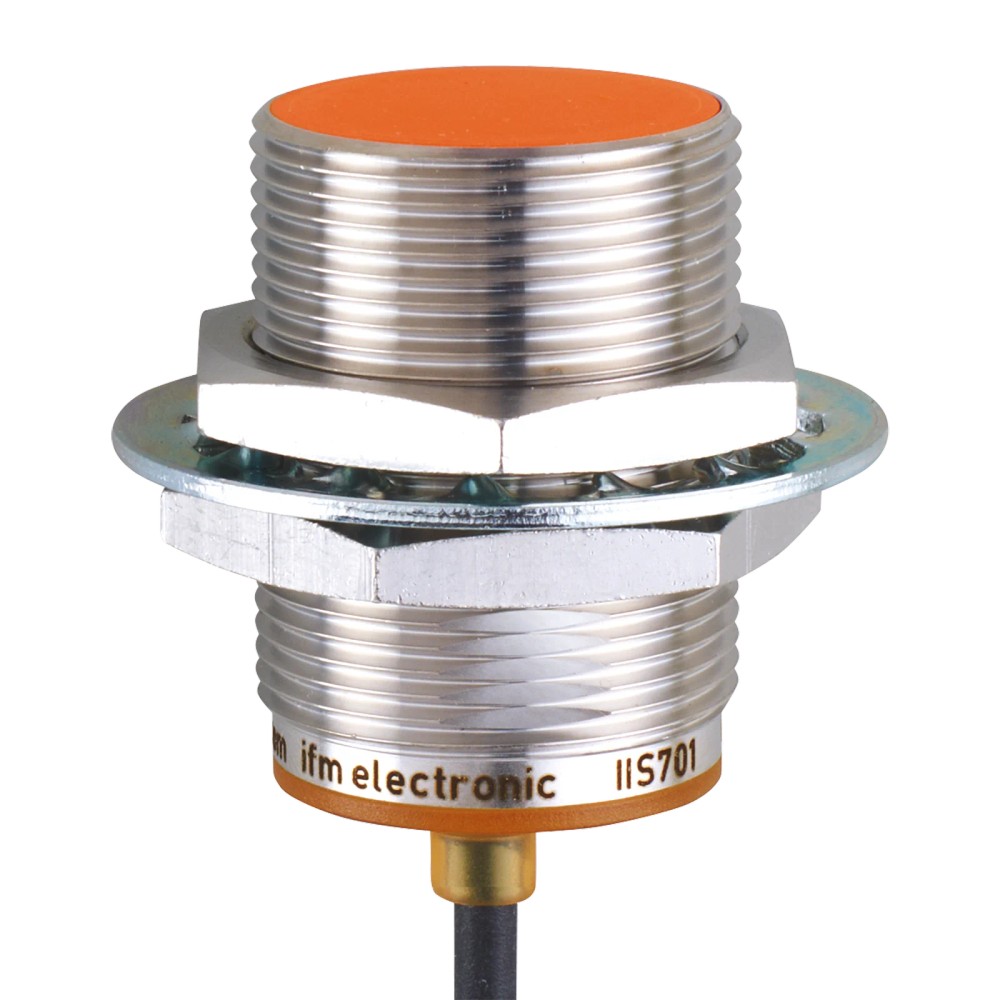

Imagem meramente ilustrativa

R$ 645,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS701
EAN: 4021179280839
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IIS701 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm"

Destaques do Produto

Tipo de saída

PNP

Função da saída

Normalmente aberta

Montagem

Embutida

Alcance nominal

15 mm

Alimentação

10...30 V DC

Conexão

Cabo PUR de 2 m, 3 fios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIS701, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm

O IFM IIS701 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui saída PNP normalmente aberta, alcance nominal de 15 mm e instalação embutida. A conexão elétrica é feita por cabo PUR de 2 m com três fios, e o invólucro tem proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IIS701
Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	15 mm; montagem embutida
Rosca e comprimento	M30 x 1,5; 45 mm
Alimentação	10...30 V DC
Conexão elétrica	Cabo PUR de 2 m; 3 fios
Frequência de comutação	100 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais e de automação, respeitando o alcance de detecção e as condições elétricas especificadas.
Instalações que exijam sensor indutivo M30 x 1,5, montagem embutida e saída PNP normalmente aberta.
Ambientes cuja temperatura ambiente esteja entre -40 e 85 °C e cujo requisito de proteção esteja entre as classificações IP informadas.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito exigir saída NPN ou função normalmente fechada; a ficha identifica saída PNP normalmente aberta.
Não selecionar quando a alimentação disponível estiver fora da faixa de 10...30 V DC.
Não tratar 15 mm como distância garantida para qualquer material: o fator de correção informado varia conforme o material do alvo.

APLICAÇÕES E USO

Uso comprovadamente indicado na ficha: aplicações industriais e automação industrial com detecção indutiva de objetos metálicos.
Possibilidade de aplicação: detecção de presença ou posição de um alvo metálico em máquina, desde que a geometria, o material, a distância de trabalho e a frequência de comutação sejam compatíveis com o processo; validar no equipamento real.
Para alvos de aço inoxidável, latão, alumínio ou cobre, considerar os fatores de correção informados; não presumir que o alcance nominal de 15 mm se mantenha para todos os materiais.
Limites declarados: alimentação de 10...30 V DC, temperatura ambiente de -40...85 °C, saída com corrente máxima constante de 100 mA e frequência de comutação de 100 Hz.
A ficha não informa uma aplicação específica por máquina, motor ou modelo de equipamento; verificar as condições de montagem e ligação no datasheet e no manual do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIS701, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm, verifique estes pontos:

Escolha o IIS701 quando

A aplicação exigir sensor indutivo com rosca M30 x 1,5, montagem embutida, saída PNP normalmente aberta, cabo de 2 m e alcance nominal de 15 mm. Confirme também a alimentação DC e o tipo de alvo.

Avalie outra configuração quando

O circuito exigir NPN, saída normalmente fechada, outro tipo de conexão elétrica ou alimentação fora de 10...30 V DC. A ficha não identifica uma alternativa específica; compare os requisitos do sistema com o catálogo IFM.

Considere o material do alvo

A distância real de comutação depende do material: a ficha apresenta fator 1 para aço, 0,7 para aço inoxidável, 0,5 para latão, 0,4 para alumínio e 0,3 para cobre. Verifique a distância de trabalho necessária para o material presente na aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha do produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha; cenários específicos dependem do projeto.
Característica especial	Alcance aumentado	Descrição de característica do produto no cadastro técnico.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / part number	IIS701	Identificação do produto.
GTIN	4021179280839	Identificador comercial informado.
Categoria	Sensores	Categoria do anúncio.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação indicada na ficha.
Consumo de corrente	< 10 mA	Consumo informado pelo fabricante.
Classe de proteção	III	Classificação elétrica informada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua informado; dimensionar a carga dentro desse valor.
Fontes de alimentação UL	Limited Voltage/Current	Classificação indicada na ficha para fontes de alimentação UL.

Saída e comutação
Configuração de saída	Normalmente aberto	Estado funcional especificado para a saída.
Saída de comutação	PNP	Tipo de saída especificado.
Número de fios	3 fios	Configuração elétrica informada.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação indicada.
Histerese	3...15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa à distância real de comutação indicada.
Status de chaveamento	1 LED amarelo	Indicação visual de estado informada na ficha.

Detecção e distâncias
Alcance de detecção	15 mm	Alcance nominal informado pelo fabricante.
Tipo de montagem	Embutido	Configuração de montagem indicada na ficha.
Distância real de comutação Sr	15 ± 10 % mm	Tolerância especificada para a distância real de comutação.
Distância de trabalho	0...12,15 mm	Faixa de trabalho indicada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores relativos ao material do alvo; considerar ao avaliar a distância efetiva.

Conexão elétrica
Conexão	Cabo PUR de 2 m	Tipo e comprimento de conexão informados no anúncio.
Construção do cabo	Cabo PUR, Ø 4 mm; 3 x 0,34 mm²	Dados da conexão elétrica informados na ficha.
Comportamento ao fogo do cabo	ECE R118 Rev.2	Referência indicada para o cabo.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura de operação especificada.
Temperatura certificada UL Ta	-25...75 °C	Faixa Ta indicada para a certificação UL; não confundir com a faixa de temperatura ambiente geral.
Grau de proteção	IP65; IP66; IP67; IP68; IP69K	Classificações declaradas na ficha; condições de ensaio e uso devem ser consultadas na documentação do fabricante.
EMC — ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis e referência de ensaio informados.
EMC — HF irradiado	EN 61000-4-3; 10 V/m	Nível e referência de ensaio informados.
EMC — Burst	EN 61000-4-4; 2 kV	Nível e referência de ensaio informados.
EMC — AF com fio	EN 61000-4-6; 10 V	Nível e referência de ensaio informados.
Emissão EMC	EN 55011, classe B	Referência de emissão informada na ficha.
Alteração rápida da temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 ciclos	Condições de ensaio ambiental informadas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições do ensaio de choque informadas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condições de ensaio de choque duradouro informadas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio de vibração informadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5 (4 ciclos de testes)	Condição de ensaio indicada; não substitui a avaliação das condições reais de exposição.

Dados mecânicos e materiais
Dimensões	M30 x 1,5 / L = 45 mm	Dimensão e rosca indicadas na ficha.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes.
Torque máximo de aperto	Consultar o manual de operação	A ficha não fornece valor numérico; seguir a instrução do fabricante.
Peso	150,46 g	Peso indicado no dataset do produto.

Dados de confiabilidade e conformidade
MTTF	1134 anos	Valor MTTF informado no dataset; não representa vida útil garantida.
Número do arquivo UL	E174191	Identificador informado na ficha.
Número de aprovação UL	A002	Identificador de aprovação informado.

Conteúdo e embalagem
Material incluído	2 porcas de fixação; 1 arruela de trava dentada em aço inoxidável	Itens informados como incluídos.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.
Software embedded incluído	Não	Informação declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não é informado protocolo de comunicação digital; a ficha especifica saída de comutação PNP.

Conexões

Elétrica Saída PNP normalmente aberta, 3 fios, cabo PUR de 2 m; alimentação de 10...30 V DC. Corrente máxima constante da saída: 100 mA. Verificar o esquema elétrico do fabricante para identificar os condutores antes da ligação.

Processo Não possui conexão de processo para fluido informada. A montagem mecânica é por corpo roscado M30 x 1,5, com instalação embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC compatível com saída PNP normalmente aberta, tensão dentro de 10...30 V DC e carga dentro do limite informado.	✓	A ficha especifica saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente máxima constante de saída de 100 mA.
Sistema que requer saída NPN ou contato normalmente fechado.	✗	A configuração especificada é PNP normalmente aberta.
Montagem em suporte ou alojamento roscado M30 x 1,5 com instalação embutida.	✓	A ficha informa rosca M30 x 1,5 e tipo de montagem embutido; confirme as dimensões e condições de instalação no desenho do fabricante.
Detecção de alvo metálico de aço inoxidável, latão, alumínio ou cobre.	✓	A ficha apresenta fatores de correção para esses materiais; o alcance efetivo pode ser inferior ao valor de referência de 15 mm.
Aplicação com alvo não metálico, ou requisito de detecção desse tipo de alvo.	✗	O IIS701 é um sensor indutivo e a ficha não especifica detecção de alvos não metálicos.
Instalação com temperatura ambiente de -40...85 °C e requisito de proteção dentro das classificações IP declaradas.	✓	Essas condições constam na ficha técnica; a aplicação ainda deve observar as instruções do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIS701, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm

Confirme se a aplicação requer sensor indutivo, saída PNP normalmente aberta, alimentação DC de 10...30 V e montagem embutida.
Verifique se a rosca M30 x 1,5 e o comprimento de 45 mm são compatíveis com o alojamento e o espaço disponível, consultando o desenho dimensional.
Considere o material do alvo e o fator de correção correspondente ao avaliar a distância de detecção necessária.
Instale o sensor sem exceder o torque indicado pelo fabricante; a ficha orienta consultar o manual de operação para esse valor.
Conecte o cabo de três fios ao circuito conforme o diagrama elétrico oficial e confirme polaridade, alimentação e compatibilidade da carga antes de energizar.
Após a ligação, teste a comutação com o alvo na posição de trabalho e verifique o indicador LED amarelo; valide a operação no controlador.

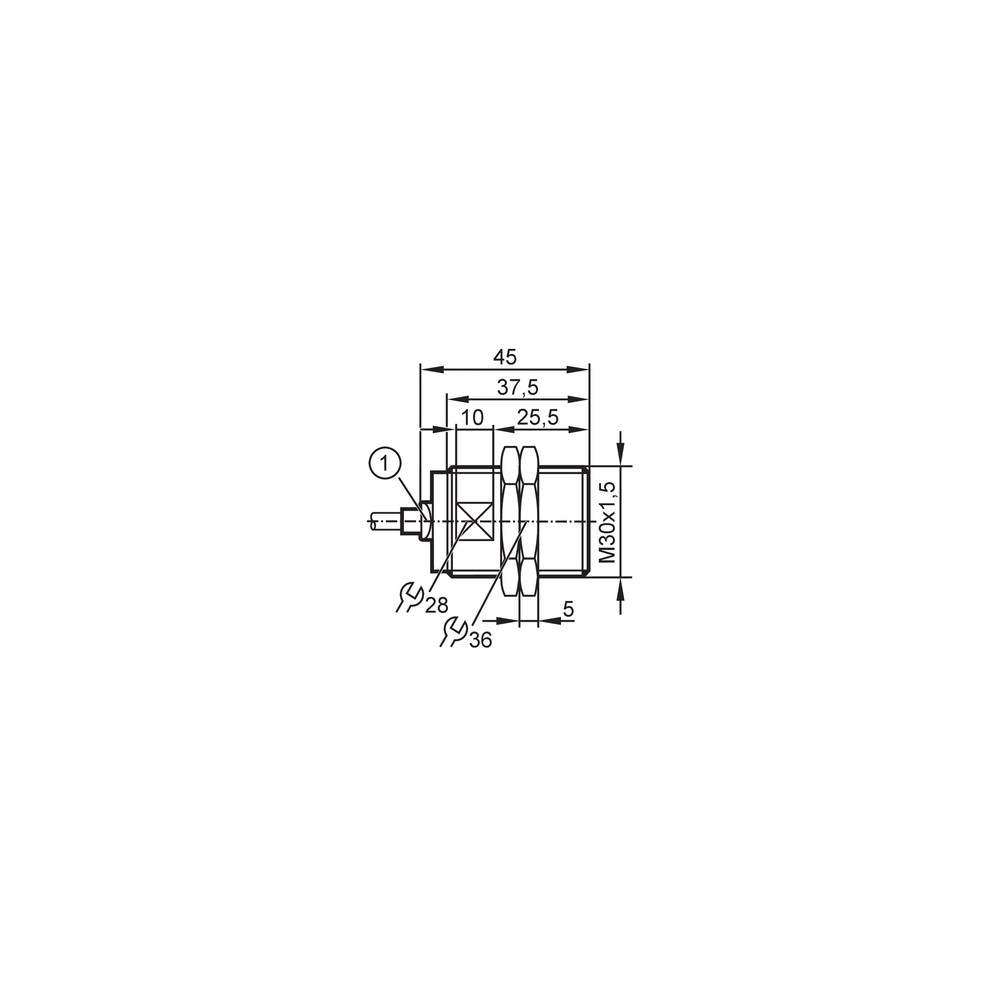

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 arruela de trava dentada em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou incompatibilidade entre a saída PNP normalmente aberta e a entrada do circuito.	Meça a alimentação nos terminais do sensor, confira o esquema elétrico oficial e confirme que a entrada aceita PNP normalmente aberta.
O sensor comuta apenas quando o alvo está muito próximo.	O material do alvo reduz a distância efetiva conforme o fator de correção; também pode haver distância de instalação acima da faixa de trabalho especificada.	Identifique o material do alvo, aplique o fator de correção correspondente e meça a distância entre a face ativa e o alvo.
A saída permanece acionada ou não retorna ao estado esperado.	A lógica esperada pode ser normalmente fechada, enquanto o IIS701 tem saída normalmente aberta; outra possibilidade é o alvo permanecer dentro da zona de detecção.	Confirme a lógica configurada na entrada do controlador e observe o LED de status enquanto afasta o alvo da face ativa.
A indicação ou comutação é intermitente.	Ligação elétrica instável, alvo operando próximo ao limite de detecção ou condição de instalação que não mantém a distância de trabalho.	Inspecione a conexão do cabo e os terminais, monitore a alimentação e repita o teste com o alvo mantido dentro da distância de trabalho informada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IIS701 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIS701 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Sua saída é PNP normalmente aberta.

O que acompanha o sensor?

A ficha informa uma peça por embalagem, duas porcas de fixação e uma arruela de trava dentada em aço inoxidável.

O IIS701 serve para entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN ou uma lógica normalmente fechada, selecione uma configuração que corresponda ao circuito.

Ele detecta alvos não metálicos?

A ficha identifica o IIS701 como sensor indutivo e não especifica detecção de alvos não metálicos. Confirme no catálogo do fabricante a tecnologia apropriada se esse for o requisito.

O sensor não comuta: o que devo verificar antes de trocar?

Verifique primeiro a alimentação, que deve estar entre 10...30 V DC, e confirme a ligação da saída PNP com a entrada do controlador. Depois observe o LED de status e teste com o alvo dentro da distância de trabalho.

A detecção ficou mais curta depois que troquei o material do alvo; por quê?

O fator de correção depende do material: aço inoxidável, latão, alumínio e cobre têm fatores inferiores ao do aço informado na ficha. Confira o material e a distância real de montagem antes de concluir que o sensor está defeituoso.

Para um alcance nominal de 15 mm, devo escolher este modelo ou outro?

Escolha o IIS701 se a montagem embutida M30 x 1,5, a saída PNP normalmente aberta e a alimentação DC de 10...30 V atenderem ao projeto. Considere outro modelo se o circuito exigir outra saída, outra conexão ou uma distância efetiva incompatível com o material do alvo.

Preciso comprar porcas e arruela separadamente?

Não, a ficha lista duas porcas de fixação e uma arruela de trava dentada em aço inoxidável como itens incluídos. A embalagem é indicada como uma peça.

Como faço a instalação elétrica e mecânica?

Confira a rosca e o desenho dimensional, instale sem exceder o torque especificado no manual e faça a ligação conforme o diagrama elétrico oficial. Antes de energizar, valide tensão, polaridade e compatibilidade da entrada com PNP normalmente aberta.

Qual cuidado devo ter ao instalar o sensor embutido?

Respeite as condições de montagem indicadas pelo fabricante e confirme no desenho dimensional o espaço necessário para o corpo M30 x 1,5. A ficha orienta consultar o manual para o torque máximo de aperto.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; a ficha do IIS701 indica aplicação de detecção industrial.

PNP

Tipo de saída de comutação especificado para o sensor; sua compatibilidade deve ser conferida com a entrada do circuito.

Normalmente aberto

Função de saída especificada para o IIS701.

Símbolo usado na ficha para a distância real de comutação nominal, com tolerância declarada.

Fator de correção

Fator informado para considerar a influência do material do alvo na distância de detecção.
