Sensor Indutivo IFM IIS301 M30 15mm PNP NF

Pré-visualizar: IIS301 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP NF

IIS301 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP NF

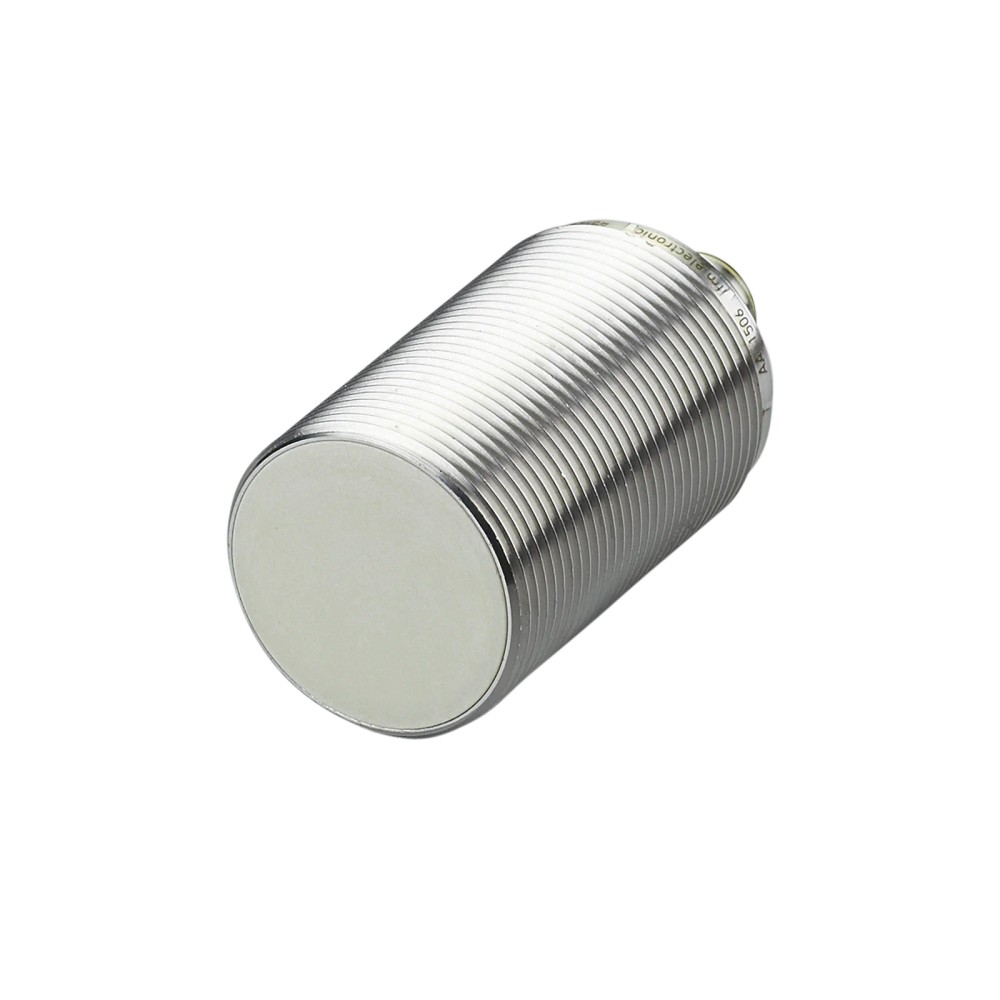

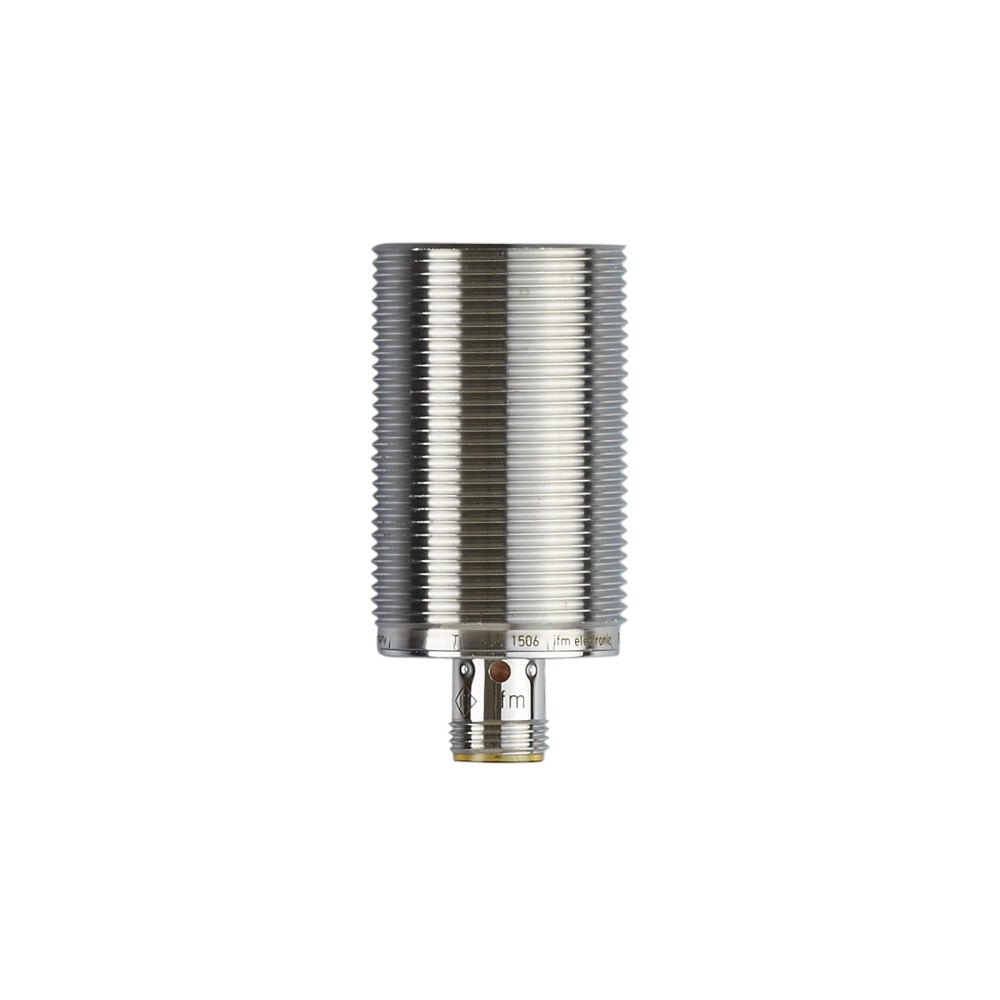

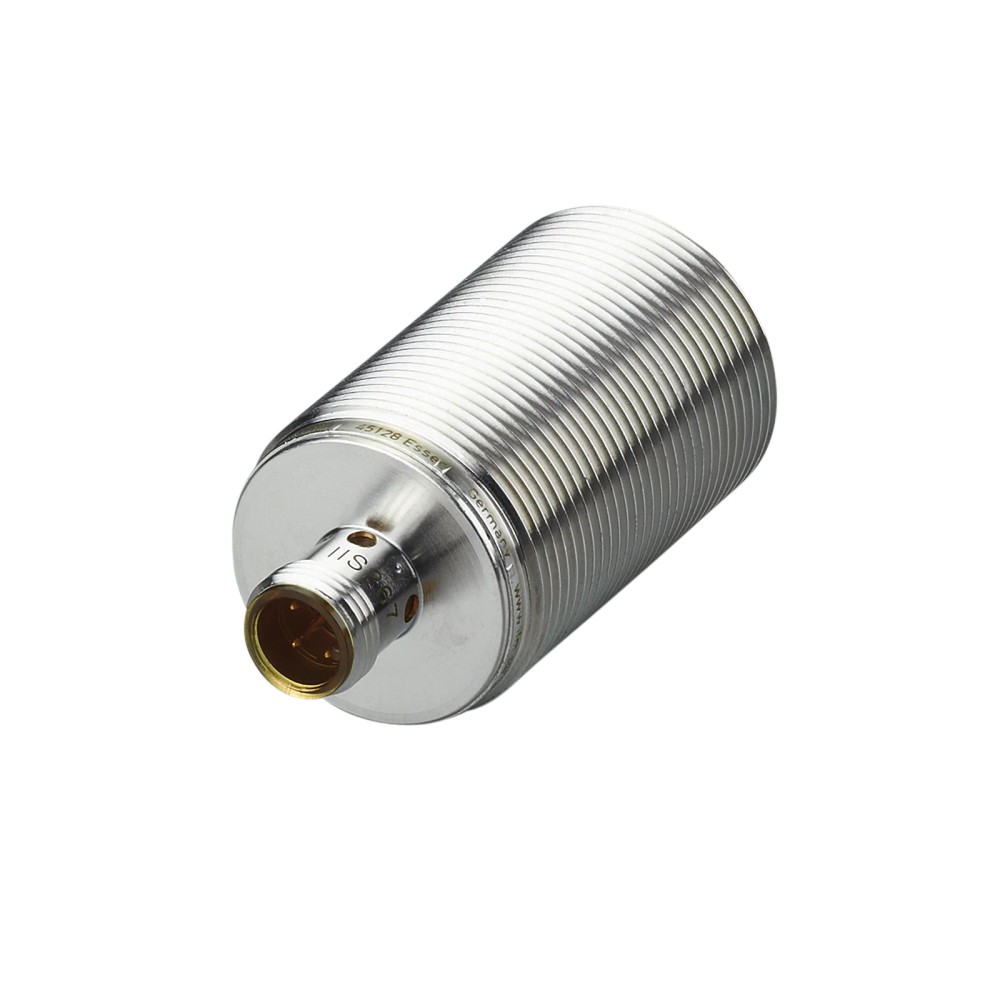

Imagem meramente ilustrativa

R$ 765,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS301
EAN: 4021179306256
NCM do produto: 85365090

Destaques do Produto Alcance 15 mm...mais

Fechar menu

Saiba mais sobre: "IIS301 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP NF"

Destaques do Produto

Alcance

15 mm

Rosca

M30

Saída

PNP

Função

Normalmente fechado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IIS301 M30 15mm PNP NF

O sensor indutivo ifm IIS301 é um componente robusto de rosca M30, projetado para detecção confiável de objetos metálicos em ambientes industriais severos. Com alcance de 15 mm e corpo em aço inoxidável 316L, ele suporta condições extremas como temperaturas de -40 a 85 °C e proteção IP69K. Sua tecnologia de fator de correção = 1 garante detecção consistente de diversos metais.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IIS301
Alcance	15 mm
Saída	PNP
Contato	NF (Normalmente Fechado)
Conexão	M12
Invólucro	M30
Proteção	IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em automação industrial com necessidade de detecção metálica precisa.
Ambientes com presença de fluidos refrigerantes e lubrificantes.
Processamento de materiais e áreas de armazenagem frigorífica.
Montagem embutida em estruturas roscadas M30.

⚠ Considere outro se precisa de:

Instalação em áreas com sujeira acumulada que impeça a face ativa de LCP.
Uso em ambientes com tensões de operação fora da faixa de 10-30V DC.
Exposição a campos eletromagnéticos superiores a 300 mT.
Montagem em locais onde a temperatura exceda o limite de 85 °C.

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem automotiva.
Detecção de fim de curso em maquinário industrial.
Ambientes com lavagem de alta pressão (IP69K).
Aplicações em câmaras frigoríficas devido à ampla faixa de temperatura.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IIS301 M30 15mm PNP NF, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor resistente à corrosão (Aço 316L) e detecção uniforme para metais (fator 1) em ambientes com alta umidade ou limpeza frequente.

Busque outra opção se

Seu controlador requer uma saída NPN ou você precisa de um alcance superior a 15 mm em um único sensor M30 sem as características de fator de correção = 1.

ESPECIFICAÇÕES TÉCNICAS

Dados de Deteção
Tipo de sensor	Indutivo	Princípio de detecção eletromagnética
Alcance de detecção	15 mm	Distância nominal de operação
Montagem	Embutido	Condição de instalação recomendada
Fator de correção	1	Detecção uniforme para diferentes metais

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Função de saída	PNP / Normalmente fechado	Comportamento lógico elétrico
Consumo de corrente	< 20 mA	Corrente de operação sem carga
Frequência de comutação	2000 Hz	Velocidade máxima de comutação

Dados Mecânicos e Ambientais
Material do corpo	Aço inoxidável 1.4404 (316L)	Resistência à corrosão
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Vedação contra ambiente
Temperatura ambiente	-40...85 °C	Limite de operação térmica

COMPATIBILIDADE

Comunicação

• N/A (Sinal Digital Comutado)

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 3, dourados

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações em indústrias alimentícias	✓	O material de aço inoxidável 316L e o grau de proteção IP69K permitem lavagem frequente.
Detecção de objetos em alta velocidade	✓	A frequência de comutação de 2000 Hz é adequada para a maioria das esteiras industriais.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IIS301 M30 15mm PNP NF

Verifique a tensão da fonte (10-30V DC).
Certifique-se de que a rosca M30 está limpa.
Rosqueie o sensor no local de montagem.
Ajuste a distância do alvo para 15mm.
Aperte as porcas de fixação.
Conecte o cabo M12 codificação A.

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta.	Objeto metálico fora da distância nominal ou desalinhado.	Verifique a distância entre o objeto e a face ativa e confirme o alinhamento.
O LED de status não indica operação ou piscando.	Curto-circuito ou sobrecarga na carga de saída.	Meça a corrente na saída para confirmar se excede 100 mA.
O sensor não liga (sem LED).	Instalação incorreta ou inversão de fios.	Confirme a pinagem do conector M12 e a polaridade da fonte 24V.
Comutação errática ou permanente.	Acúmulo excessivo de material ferromagnético na face.	Limpe a face ativa do sensor conforme especificações.

DOCUMENTAÇÃO TÉCNICA

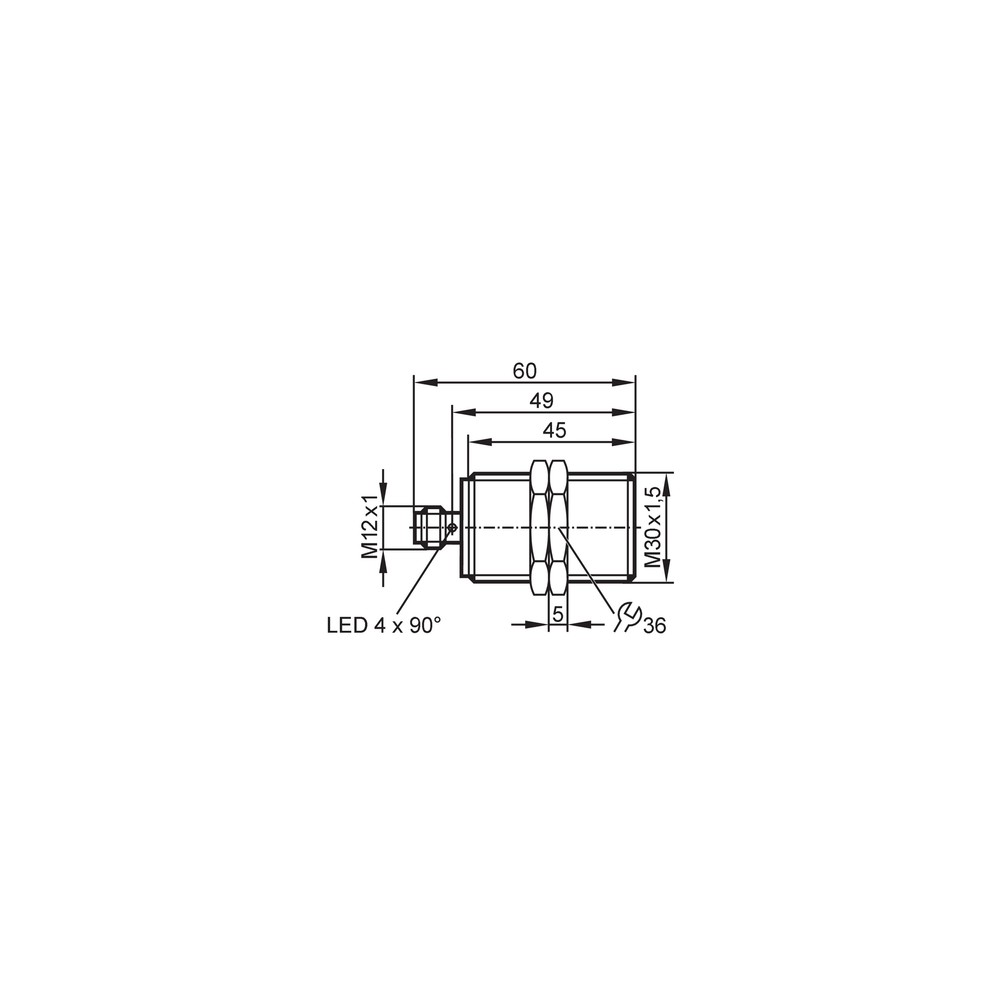

Datasheet Técnico IIS301 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IIS301 da ifm?

Este é um sensor indutivo M30 com alcance de 15 mm, projetado para detecção de posição sem contato em automação industrial.

O que vem incluso na embalagem do sensor?

Ele acompanha duas porcas de fixação para a instalação roscada no equipamento.

Este sensor detecta objetos de plástico ou madeira?

O IIS301 não é adequado para detectar objetos não metálicos, pois opera baseando-se no princípio de campos eletromagnéticos.

O sensor está danificado se o sinal permanece ativo sem o objeto?

Este modelo é do tipo normalmente fechado (NF); a ausência de alvo mantém a saída ativa, enquanto a presença do alvo desativa a saída.

Como saber se o sensor falhou?

O sintoma comum de falha é a ausência de sinal de saída mesmo com a presença do alvo dentro do alcance de 15 mm.

O que verificar antes de substituir um sensor que parou de funcionar?

Primeiro, verifique se a alimentação de 10-30V DC está presente no pino correspondente e se não há curto-circuito na carga de saída.

Posso substituir meu sensor atual pelo IIS301?

A escolha entre modelos similares depende do seu requisito de saída (PNP vs NPN) e da configuração de contato (NA vs NF). O IIS301 é especificamente PNP NF.

Vale a pena usar este sensor ou um modelo IO-Link?

Este sensor é uma unidade industrial compacta. Para sistemas complexos com processamento de dados digitais, considere sensores com IO-Link se o seu controlador suportar essa interface.

Existe alguma recomendação especial para a instalação?

A montagem deve ser feita de forma embutida, garantindo que o sensor esteja fixado firmemente com as porcas fornecidas para evitar vibrações.

Qual a procedência e nível de proteção deste equipamento?

O produto é fabricado pela ifm electronic e conta com a robustez típica de componentes industriais com certificação de proteção até IP69K.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (V+) à carga quando ativado. (Ref.: Saída de comutação)

Face Ativa

A parte frontal do sensor de onde emana o campo eletromagnético. (Ref.: Material)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, garantindo estabilidade do sinal. (Ref.: 3...15 % de Sr)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)

Fator de correção = 1

Indica que o sensor detecta diferentes metais (aço, alumínio, cobre) à mesma distância de detecção. (Ref.: Fator de correção)
