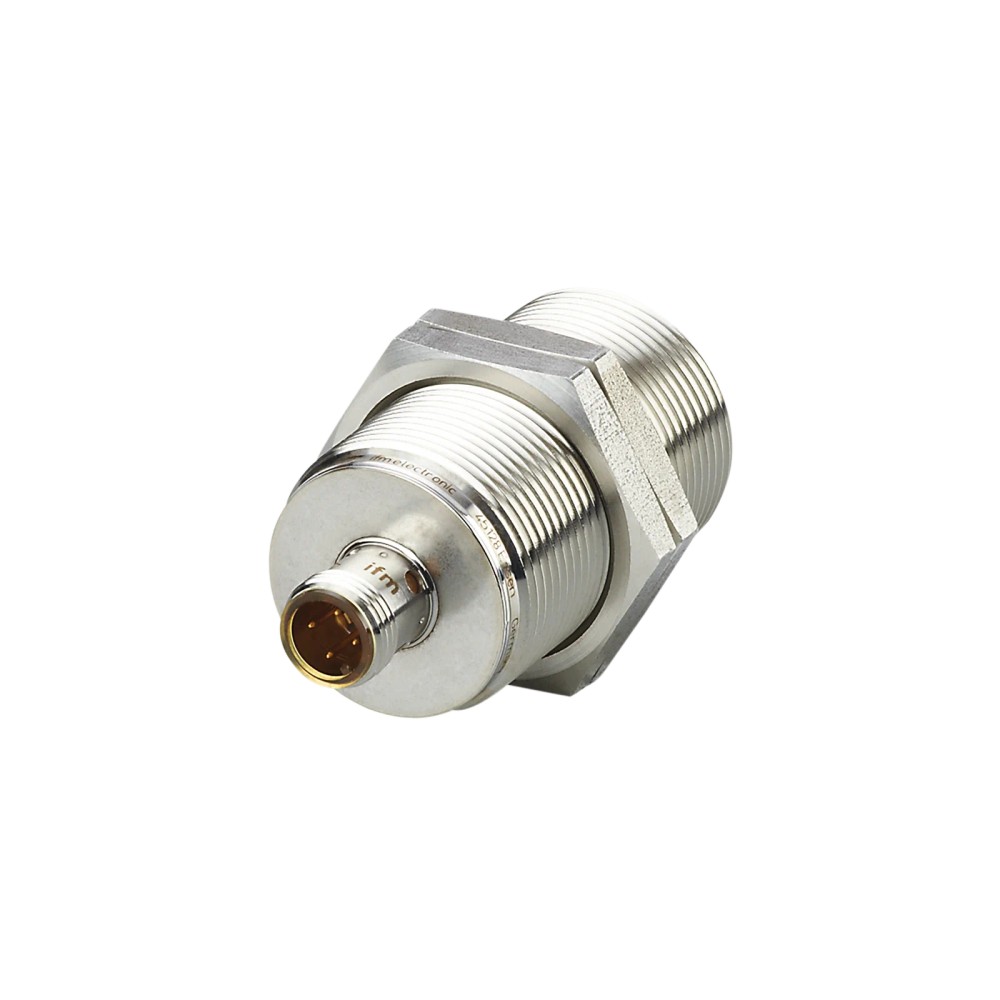

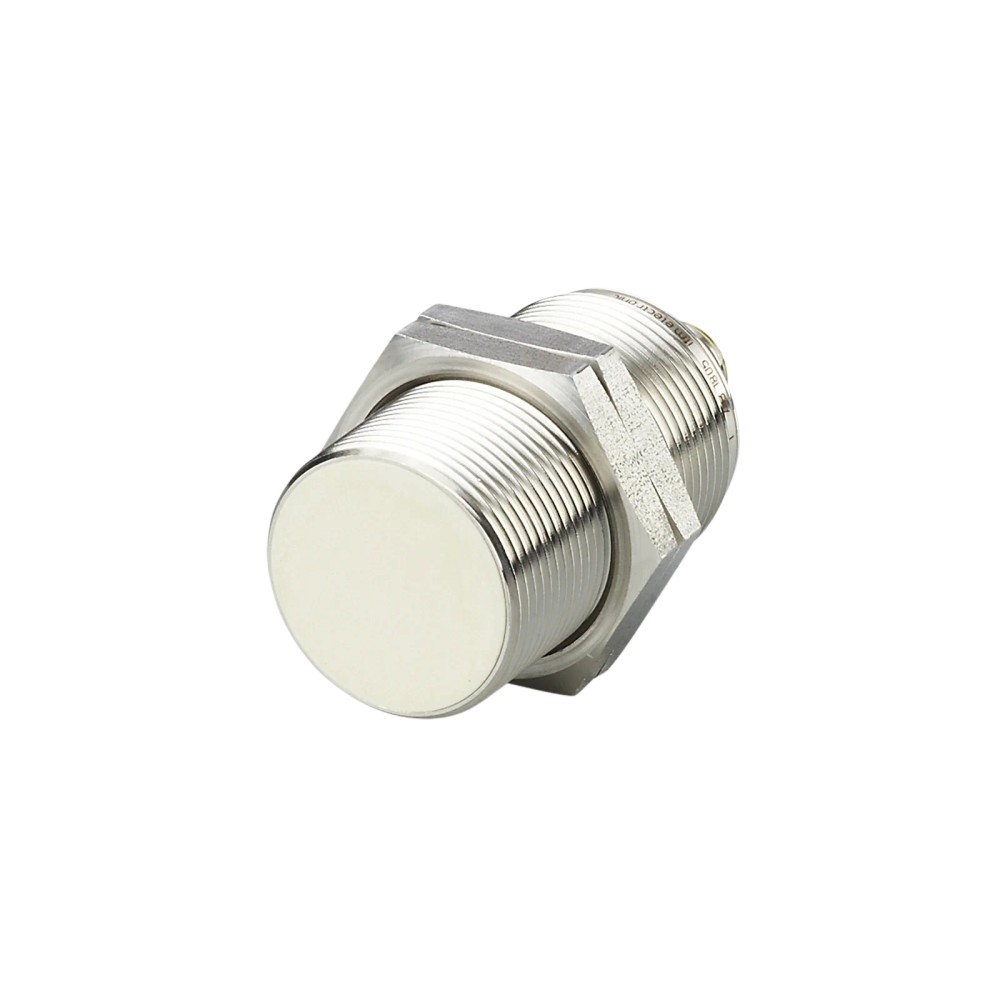

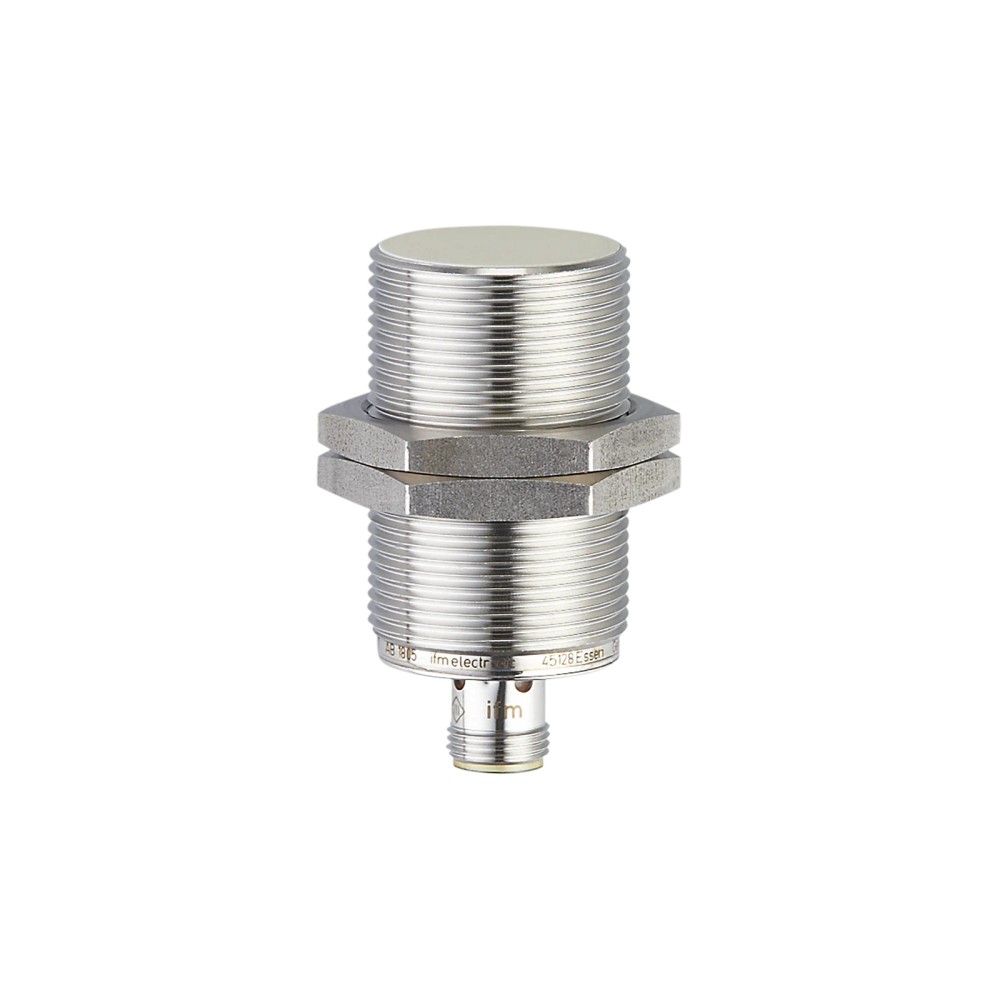

Sensor Indutivo IFM IIS291 M30 15mm PNP

Pré-visualizar: IIS291 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP

IIS291 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP

Imagem meramente ilustrativa

R$ 851,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS291
EAN: 4021179299961
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "IIS291 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP"

Destaques do Produto

Alcance de detecção

15 mm; montagem embutida

Tipo de saída

PNP antivalente, DC

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

10...30 V DC

Montagem mecânica

Rosca M30 x 1,5

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IIS291 M30 x 1,5, alcance de detecção de 15 mm, saída PNP antivalente, conexão M12

O ifm IIS291 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui alcance de detecção de 15 mm, saída PNP antivalente e conexão elétrica M12 de 4 contatos. Seu invólucro roscado M30 x 1,5 permite montagem embutida, e o grau de proteção informado é IP 65, IP 66, IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IIS291
Alcance de detecção	15 mm; montagem embutida
Saída	PNP antivalente, DC, 3 fios
Conexão elétrica	M12, codificação A, 4 contatos dourados
Tensão de operação	10...30 V DC
Frequência de comutação	2000 Hz
Invólucro e dimensões	M30 x 1,5; comprimento de 60 mm
Temperatura ambiente	-40...85 °C
Proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em processamento de materiais, conforme as aplicações indicadas na ficha.
Aplicações em armazém frigorífico e congelamento por choque, dentro da faixa de temperatura ambiente especificada.
Aplicações industriais e móveis, inclusive com fluidos refrigerantes e lubrificantes, conforme a aplicação indicada pelo fabricante.
Instalações que requerem sensor DC PNP antivalente, alimentação de 10...30 V DC e montagem embutida em rosca M30 x 1,5.

⚠ Considere outro se precisa de:

Não selecione o sensor para uma entrada que exija saída NPN ou uma interface diferente de PNP antivalente; a ficha especifica saída PNP.
Não use fora da faixa de alimentação de 10...30 V DC ou da temperatura ambiente de -40...85 °C.
Não trate 15 mm como distância de trabalho garantida em qualquer condição: a ficha informa distância de trabalho de 0...12,15 mm e distância real de comutação Sr de 15 ± 10 % mm.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva no processamento de materiais; confirme no projeto o material do alvo, o espaçamento e a distância de trabalho requeridos.
Aplicação declarada: uso em armazém frigorífico e congelamento por choque; a faixa de temperatura ambiente especificada é -40...85 °C.
Aplicação declarada: aplicações industriais e móveis, inclusive com fluidos refrigerantes e lubrificantes; confirme a compatibilidade da instalação completa com o fluido e as condições de exposição, pois a ficha não detalha fluidos específicos.
Possibilidade inferida: uso como entrada de detecção em um sistema de controle DC com entrada PNP compatível; validar tensão, carga, pinagem e lógica da entrada antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IIS291 M30 x 1,5, alcance de detecção de 15 mm, saída PNP antivalente, conexão M12, verifique estes pontos:

Escolha o IIS291 quando

A aplicação requer detecção indutiva, montagem embutida M30 x 1,5, alcance nominal de 15 mm, saída DC PNP antivalente e conexão M12 de 4 contatos. Confirme também alimentação, faixa térmica e interface da entrada do controlador.

Avalie outra versão ou tecnologia quando

A entrada do sistema exigir NPN, outra função de saída ou conexão incompatível; quando a alimentação estiver fora de 10...30 V DC; ou quando as dimensões e o alcance de trabalho informados não atenderem ao projeto. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada para identificação do componente.
Nome do produto	Sensor indutivo ifm IIS291	Identificação do modelo.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part Number	IIS291	Código do produto.
GTIN	4021179299961	Identificador comercial informado.
Categoria	Sensor indutivo	Categoria do produto.
Aplicações indicadas	Processamento de materiais; armazém frigorífico e congelamento por choque; aplicações industriais e móveis; uso com fluidos refrigerantes e lubrificantes; automação industrial	Cenários declarados nos dados do produto; a adequação depende das condições específicas da instalação.
Característica especial	Contatos banhados a ouro; alcance aumentado; fator de correção = 1	Características descritas na ficha; fator de correção detalhado abaixo.

Dados elétricos e alimentação
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Configuração elétrica	3 fios	Configuração indicada para a ligação elétrica.
Classe de proteção elétrica	III	Classe declarada na ficha.
Consumo de corrente	< 20 mA	Valor máximo informado para o consumo do sensor.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída; consulte o datasheet para condições de operação.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Imunidade máxima a campo eletromagnético	300 mT	Limite informado no contexto do produto.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF conduzido 10 V; EN 55011 classe B	Ensaios e classificação EMC declarados; CD e AD conforme nomenclatura da ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída especificado.
Saída	Antivalente; DC; PNP	Função de comutação informada no anúncio.
Frequência de comutação DC	2000 Hz	Frequência máxima declarada para comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima especificada na saída DC.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal informado; não confundir com a distância de trabalho.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação com tolerância declarada.
Distância de trabalho	0...12,15 mm	Faixa de trabalho indicada na ficha.
Histerese	3...15 % de Sr	Intervalo referido à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação referida a Sr, conforme dado do fabricante.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fator indicado para os materiais listados; não extrapolar para outros materiais.
Alcance aumentado	Sim	Característica declarada para o modelo.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Interface elétrica indicada na ficha; a função de cada pino deve ser consultada no datasheet.
Protocolo de comunicação	Não especificado	A ficha fornecida descreve saída de comutação PNP, sem declarar protocolo de comunicação ou IO-Link.

Condições ambientais e robustez
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 65; IP 66; IP 67; IP 68; IP 69K	Graus declarados pelo fabricante; respeite as condições de montagem e conexão do datasheet.
Alteração rápida da temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio indicadas para variação rápida de temperatura.
Resistência a choques	EN 60068-2-27 Ea; 100 g; 11 ms; 3 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g; 6 ms; 4000 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência; 1 oitava/minuto; 3 eixos	Condições de ensaio de vibração informadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Condição de ensaio declarada; não caracteriza por si só qualquer ambiente específico.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão da rosca de montagem.
Dimensões	M30 x 1,5; comprimento L = 60 mm	Dimensões informadas para seleção mecânica.
Tipo de montagem	Embutido	Modo de montagem indicado.
Invólucro	Forma construtiva de roscas	Descrição construtiva da ficha.
Materiais	Invólucro e porcas de fixação: aço inoxidável 1.4404 / 316L; face ativa: LCP branco; janela dos LEDs: PEI	Materiais identificados para os componentes listados.
Peso	92,3 g	Massa indicada nos atributos do produto.
Material incluído	2 porcas de fixação	Itens informados como incluídos.

Displays e elementos de operação
Indicação de status	4 LEDs amarelos	Indicadores de status de chaveamento declarados na ficha.

Dados de confiabilidade e conformidade
MTTF	571 anos	Valor declarado no conjunto de atributos; não equivale a período de garantia.
Software embarcado	Incluído	Atributo declarado na ficha, sem descrição adicional de funções.
NCM	8536.50.90	Código informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Saída de comutação DC PNP antivalente; não há protocolo de comunicação industrial informado na ficha.

• A ficha não informa compatibilidade com IO-Link nem disponibiliza IODD.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 4 contatos dourados; configuração de 3 fios; alimentação de 10...30 V DC; saída PNP antivalente. Verifique a pinagem no datasheet antes de ligar, pois a ficha fornecida não detalha a função de cada pino.

Processo Invólucro roscado M30 x 1,5, comprimento de 60 mm, para montagem embutida. Esta é a interface mecânica de instalação; não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída DC PNP antivalente, alimentação de 10...30 V DC e conexão M12 adequada	✓	Esses requisitos correspondem à saída, alimentação e conexão elétrica especificadas para o sensor. A pinagem deve ser confirmada no datasheet.
Sistema que requer saída NPN	✗	A ficha especifica saída PNP antivalente; não declara saída NPN.
Montagem em alojamento roscado M30 x 1,5 com instalação embutida	✓	A ficha informa invólucro M30 x 1,5 e tipo de montagem embutido; confirme espaço e condições de instalação no desenho dimensional.
Alimentação DC fora da faixa de 10...30 V	✗	A tensão de operação especificada é 10...30 V DC.
Aplicação com temperatura ambiente entre -40 e 85 °C	✓	A faixa de temperatura ambiente especificada é -40...85 °C; outras condições da instalação também devem ser verificadas.
Comunicação por protocolo industrial ou IO-Link	✗	A ficha informa saída de comutação PNP, mas não especifica protocolo de comunicação nem IO-Link.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IIS291 M30 x 1,5, alcance de detecção de 15 mm, saída PNP antivalente, conexão M12

Confirme no projeto a necessidade de montagem embutida e a compatibilidade da rosca M30 x 1,5 e do comprimento de 60 mm com o alojamento.
Consulte o desenho dimensional e verifique o espaço disponível e a instalação mecânica antes da montagem.
Instale o sensor conforme o arranjo embutido especificado; não presuma distâncias de montagem ou folgas que não estejam indicadas no desenho ou datasheet.
Conecte o M12 codificação A de 4 contatos usando a pinagem oficial do datasheet; não deduza a função dos pinos apenas pela quantidade de fios.
Verifique que a alimentação esteja entre 10 e 30 V DC e que a entrada do controlador seja compatível com a saída PNP antivalente.
Após energizar, valide o chaveamento e os LEDs de status na condição real de detecção antes de colocar o equipamento em operação.

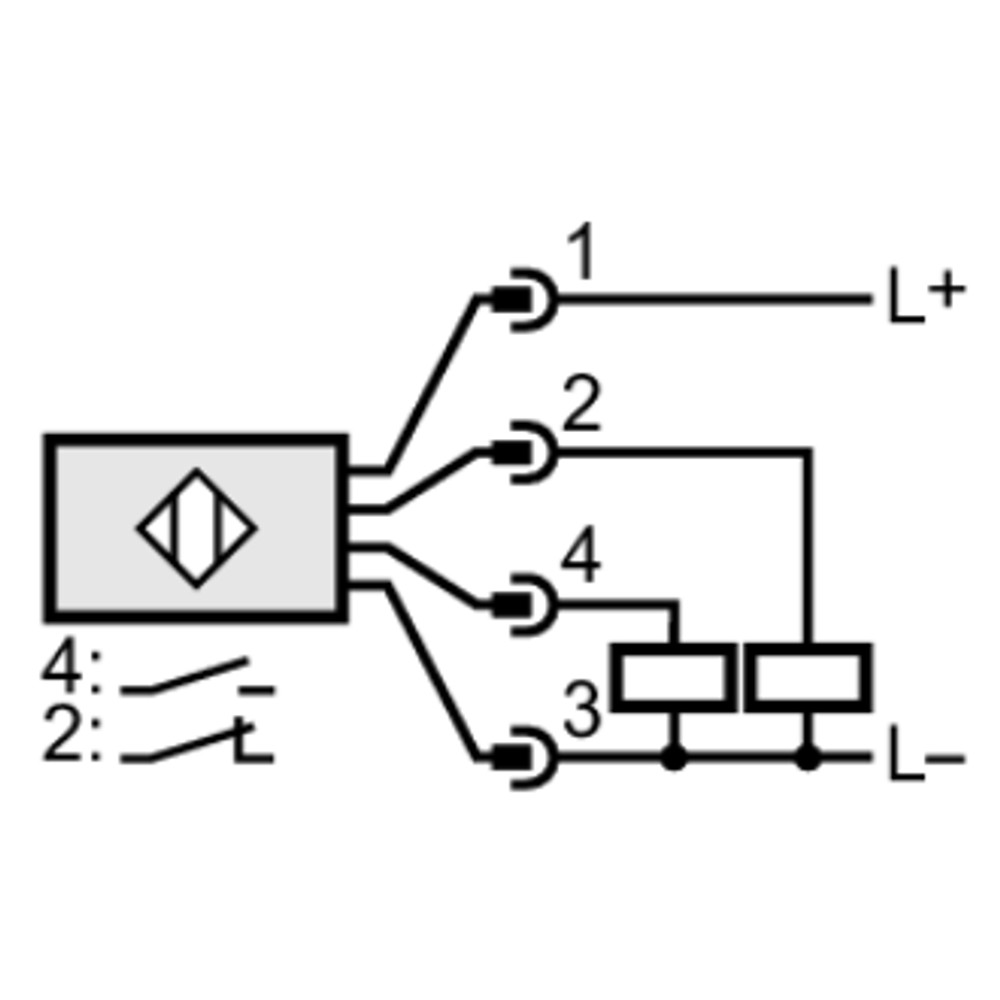

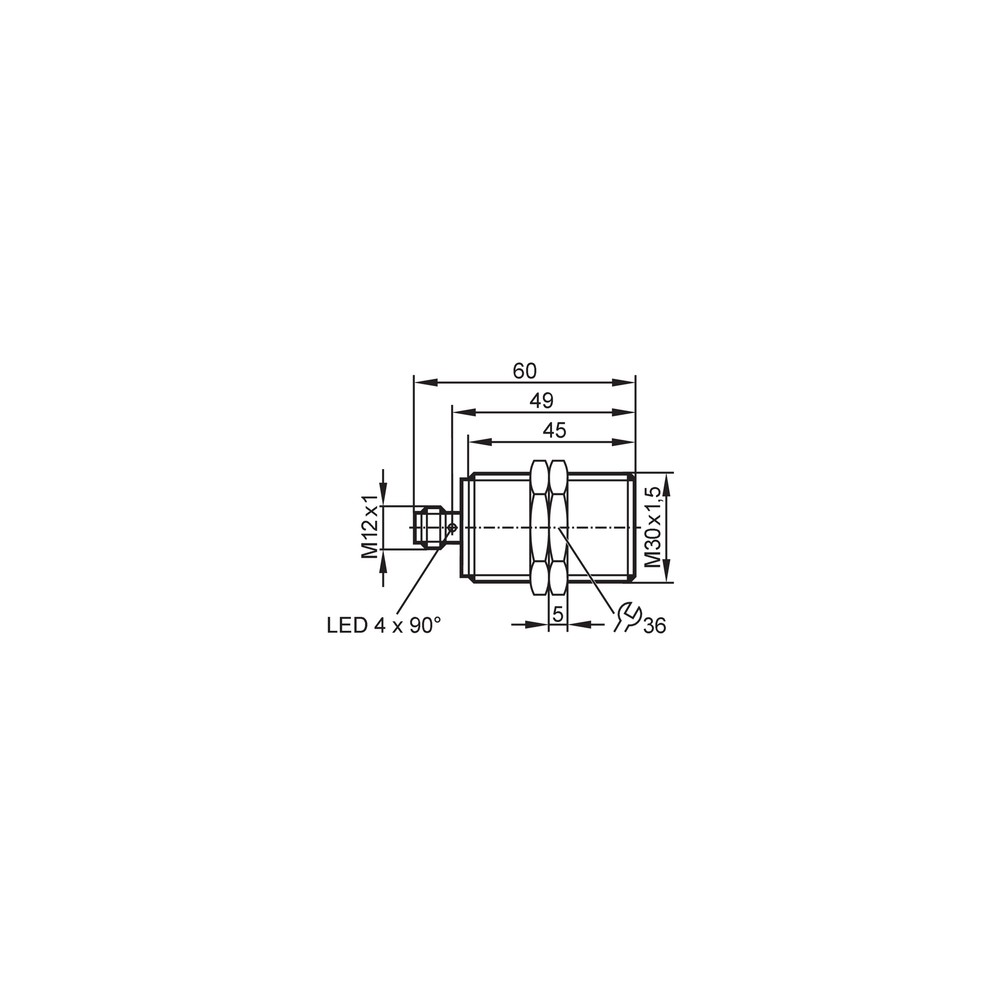

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece o estado de comutação.	Entrada do controlador incompatível com saída PNP antivalente, alimentação ausente ou ligação incorreta no conector.	Meça a alimentação nos terminais conforme a pinagem do datasheet e confirme que a entrada do controlador aceita PNP; verifique também o estado dos LEDs.
O sensor comuta, mas a detecção ocorre em posição diferente da esperada.	Distância de trabalho, tolerância de comutação, montagem ou material do alvo não correspondem às condições consideradas no projeto.	Compare a posição real com a distância de trabalho de 0...12,15 mm e os valores de Sr e fator de correção da ficha; confirme alinhamento e material do alvo.
A saída permanece inativa mesmo com o alvo próximo.	Alimentação fora da faixa especificada, conexão M12 com contato deficiente ou alvo fora da região efetiva de detecção.	Confirme 10...30 V DC, inspecione o encaixe e os contatos do conector e teste a detecção dentro da distância de trabalho indicada.
O sensor apresenta comportamento intermitente após a instalação.	Ligação elétrica incorreta, conexão instável ou condição ambiental fora dos limites especificados.	Revise a pinagem e a fixação do M12, meça a alimentação durante a operação e verifique temperatura e condições de instalação em relação à ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IIS291 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIS291 e em que tipo de sistema ele pode ser usado?

É um sensor indutivo ifm para detecção de objetos metálicos. Pode ser aplicado em sistemas de automação que aceitem saída DC PNP antivalente e atendam às condições elétricas e mecânicas do modelo.

O que vem incluído com o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há outro acessório listado nos dados fornecidos.

Posso ligar este sensor em uma entrada NPN?

A ficha especifica saída PNP antivalente, não NPN. Confirme o tipo de entrada do controlador antes de selecionar o sensor.

Ele serve para uma alimentação de 24 V DC?

A faixa especificada é 10...30 V DC, portanto 24 V DC está dentro dessa faixa. Verifique também a compatibilidade da entrada e da carga com a saída PNP.

O sensor serve para detectar plástico ou madeira?

A ficha o identifica como sensor indutivo e informa fatores de correção para aço, aço inoxidável, latão, alumínio e cobre. Ela não declara detecção de plástico ou madeira.

O que verificar se o sensor não muda o estado da saída?

Antes de substituir, confira a alimentação, a pinagem do M12 e a compatibilidade PNP da entrada. Observe também os LEDs de status e teste o alvo dentro da distância de trabalho indicada.

Por que a distância de detecção pode não corresponder aos 15 mm do nome do produto?

A ficha diferencia o alcance de detecção de 15 mm da distância de trabalho de 0...12,15 mm e informa tolerância para a distância real de comutação. Compare essas referências com a posição de instalação e o material do alvo.

É melhor comprar o sensor com acessórios ou peças avulsas?

O produto é fornecido com 2 porcas de fixação, conforme a ficha. Ela não lista outros acessórios nem um kit alternativo; confirme separadamente qualquer item necessário à instalação.

Como escolher entre este modelo e outro sensor indutivo?

Compare o tipo de saída, a alimentação, a conexão elétrica, o formato de montagem e as distâncias de detecção requeridas. O IIS291 especifica saída PNP antivalente, 10...30 V DC, M12 codificação A e montagem embutida M30 x 1,5.

Como devo instalar e conferir o sensor antes de operar?

Verifique o desenho dimensional, instale-o na configuração embutida compatível e use a pinagem do datasheet para conectar o M12. Depois confirme a alimentação, a entrada PNP e a indicação de chaveamento pelos LEDs.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado para detecção indutiva; a ficha informa fatores de correção para metais listados. (Ref.: tipo de produto e fator de correção)

PNP antivalente

Tipo e função da saída de comutação especificados para o sensor; a entrada do controlador deve ser compatível. (Ref.: saída)

Montagem embutida

Configuração mecânica de instalação indicada para o invólucro roscado do sensor. (Ref.: tipo de montagem)

Histerese

Intervalo percentual referido a Sr, informado como 3...15 %; consulte o datasheet para interpretação de operação e medição. (Ref.: histerese)

Grau de proteção IP

Classificação de proteção declarada para o produto; a ficha lista IP 65, IP 66, IP 67, IP 68 e IP 69K. (Ref.: grau de proteção)
