Sensor Indutivo IFM IIS284 M30 PNP 30mm

Pré-visualizar: IIS284 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 30mm

IIS284 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 30mm

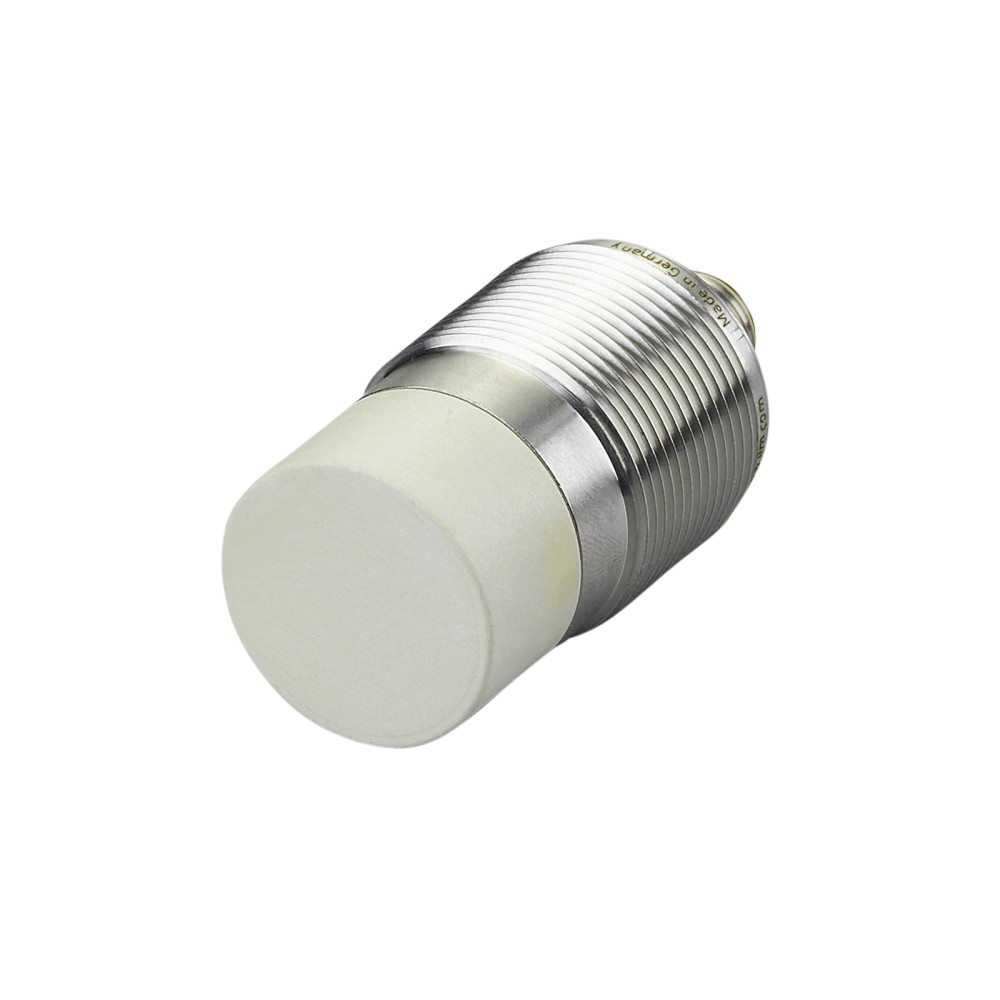

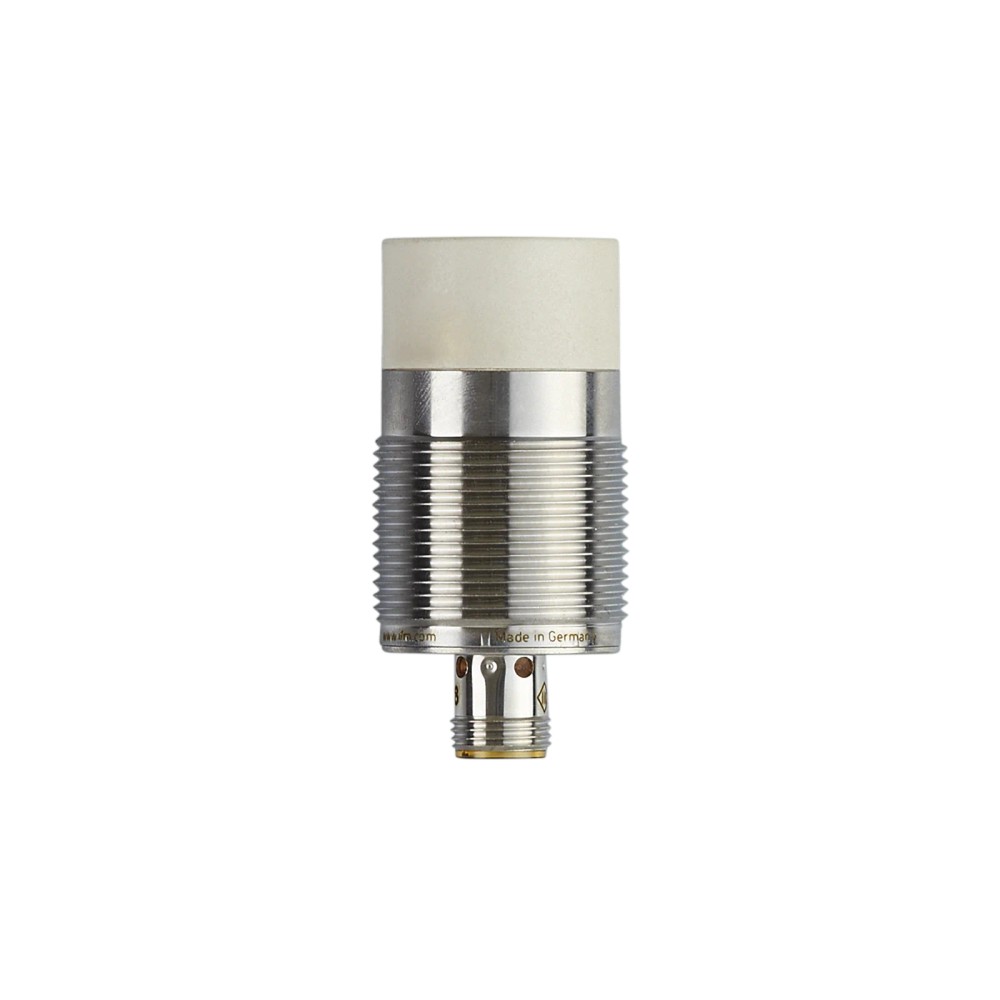

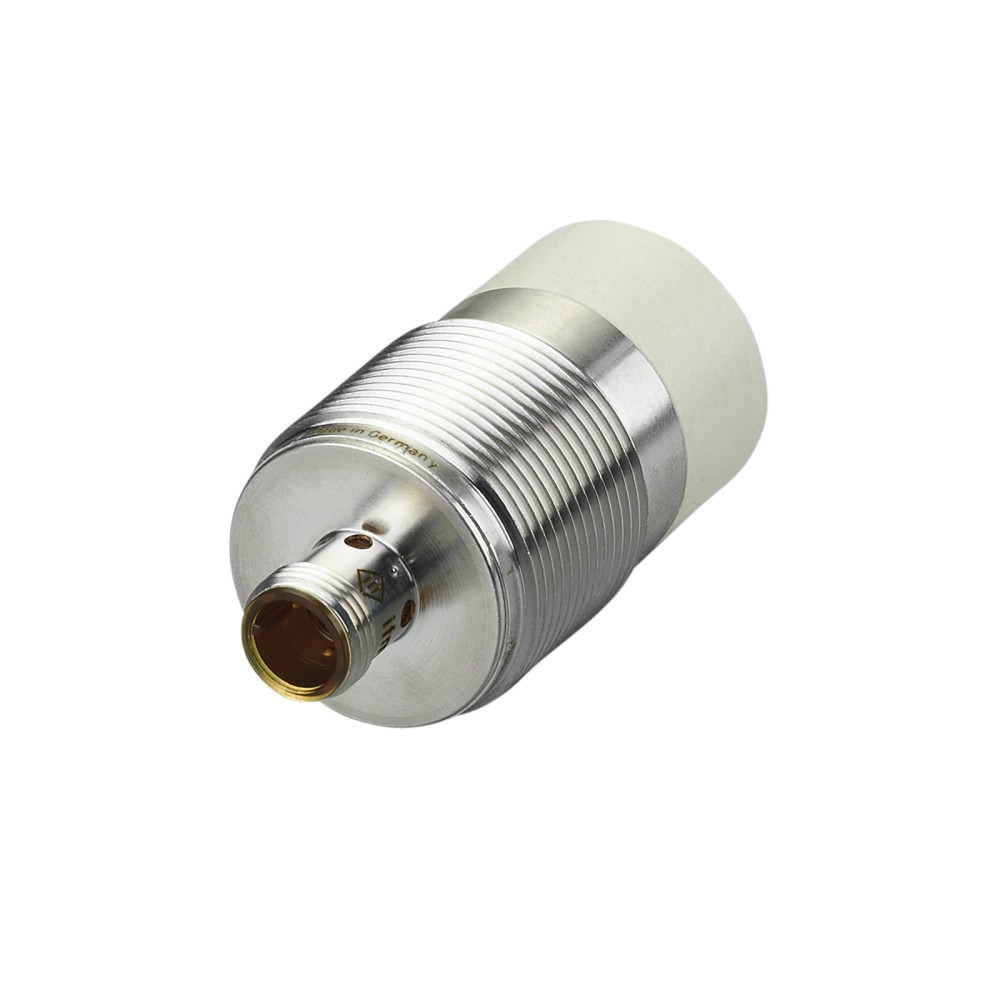

Imagem meramente ilustrativa

R$ 794,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS284
EAN: 4021179295246
NCM do produto: 85365090

Destaques do Produto Alcance nominal 30...mais

Fechar menu

Saiba mais sobre: "IIS284 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 30mm"

Destaques do Produto

Alcance nominal

30 mm; montagem não embutida

Tipo de saída

PNP normalmente aberta

Conexão

M12, codificação A, 3 contatos

Alimentação

10–30 V DC

Fixação

Rosca M30 x 1,5

Ambiente de operação

-40 a 85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IIS284, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 30 mm, não embutido, conexão M12

O IFM IIS284 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 30 mm e montagem não embutida. A conexão elétrica é M12 de 3 contatos, e a frequência de comutação é de 2000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca e comprimento	M30 x 1,5; 60 mm
Montagem	Não embutido
Alcance de detecção	30 mm
Saída	PNP, normalmente aberta
Conexão elétrica	M12, 3 contatos, codificação A
Alimentação	10–30 V DC
Frequência de comutação	2000 Hz
Temperatura ambiente	-40 a 85 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, respeitando o alcance e as condições elétricas especificadas.
Aplicações de processamento de materiais, armazenamento frigorífico e congelamento por choque, dentro da faixa de temperatura indicada.
Instalação em alojamento roscado M30 x 1,5, quando houver espaço para montagem não embutida e geometria de instalação compatível com o fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado; este modelo tem saída PNP normalmente aberta.
Não selecionar para alimentação fora de 10–30 V DC ou quando a aplicação exigir detecção acima do alcance nominal de 30 mm.
Não aplicar a materiais não metálicos como alvo de detecção indutiva sem validação específica; a ficha descreve detecção indutiva e não garante detecção desses materiais.

APLICAÇÕES E USO

Informada na ficha: processamento de materiais em sistemas industriais; confirmar distância e material do alvo conforme as condições reais de detecção.
Informada na ficha: uso em armazéns frigoríficos e congelamento por choque, respeitando a faixa ambiente de -40 a 85 °C.
Informada na ficha: aplicações industriais móveis e instalações com fluidos refrigerantes e lubrificantes; conferir a exposição e os requisitos de proteção do conjunto instalado.
Possibilidade de aplicação: detecção de alvos metálicos em automação, desde que a entrada aceite PNP normalmente aberto e a geometria permita montagem não embutida. A ficha não especifica desempenho para alvos não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IIS284, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 30 mm, não embutido, conexão M12, verifique estes pontos:

Escolha o IIS284 quando

A instalação exigir um sensor indutivo M30 x 1,5, não embutido, com saída PNP normalmente aberta, alimentação de 10–30 V DC e alcance nominal de 30 mm.

Verifique outra versão quando

O circuito de entrada exigir NPN, saída normalmente fechada, montagem embutida, conexão diferente de M12 ou alimentação fora da faixa especificada. Confirme a configuração requerida no equipamento antes da seleção.

Valide a distância de detecção

A distância de trabalho informada é de 0 a 24,3 mm, enquanto o alcance nominal é 30 mm. Considere a distância real de comutação indicada na ficha e as condições de montagem antes de definir a posição do alvo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tipo de detecção indicado pelo fabricante.
Modelo	IIS284	Referência do produto.
Marca	IFM	Fabricante indicado no anúncio.
Aplicações informadas	Processamento de materiais; armazém frigorífico/congelamento por choque; aplicações industriais móveis; uso com fluidos refrigerantes e lubrificantes; automação industrial	Cenários listados na ficha do produto; validar condições específicas da instalação.
Característica especial	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência a campos eletromagnéticos	Características declaradas na ficha do produto.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10–30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Consumo informado para o sensor.
Corrente por contato	100 mA	Valor especificado para cada contato.
Queda de tensão máxima na saída DC	2,5 V	Limite informado para a saída.
Categoria de isolação	Classe III	Classificação indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.

Saídas e comutação
Função de saída	PNP, normalmente aberta	Tipo de sinal de comutação; compatibilizar com a entrada do controlador.
Frequência de comutação DC	2000 Hz	Frequência de comutação especificada.
Variação do ponto de comutação	-10 a 10% de Sr	Tolerância indicada em relação ao alcance real de comutação Sr.
Distância real de comutação Sr	30 ± 10% mm	Valor real de comutação declarado na ficha.
Histerese	3 a 15% de Sr	Faixa de histerese referenciada ao alcance real de comutação.
Indicador de estado	4 LEDs amarelos para status de chaveamento	Indicação visual do estado de comutação.

Detecção e montagem
Alcance de detecção	30 mm	Alcance nominal informado.
Distância de trabalho	0 a 24,3 mm	Faixa de trabalho informada na ficha; considerar a montagem e as condições da aplicação.
Montagem	Não embutido	Requisito de instalação mecânica.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Valores informados para os materiais listados.
Resistência a campos eletromagnéticos	Sim; imunidade máxima informada de 300 mT	Característica e limite declarados na ficha.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo e configuração de conexão declarados; consultar o datasheet para a pinagem.

Condições ambientais e robustez
Temperatura ambiente	-40 a 85 °C	Faixa operacional especificada.
Graus de proteção	IP65, IP66, IP67, IP68 e IP69K	Classificações declaradas; adequação depende das condições de instalação e exposição.
Resistência a névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Ensaio declarado pelo fabricante.
Resistência a choque	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio especificada.
Resistência duradoura a choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio especificada.
Resistência à vibração	EN 60068-2-6 Fc, 20 g (10–3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio especificada.
Variação rápida de temperatura	EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condição de ensaio declarada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD/8 kV AD; EN 61000-4-3: 10 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 10 V; EN 55011 classe B	Níveis e normas de ensaio informados na ficha.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento 60 mm	Dimensões mecânicas do sensor.
Material do corpo e porcas	Aço inoxidável 1.4404 (316L)	Material indicado para corpo e porcas de fixação.
Material da face ativa	LCP branco	Material informado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela dos LEDs.
Porcas de fixação	2, em aço inoxidável 1.4404 (316L)	Quantidade e material declarados na ficha.
Peso	77,3 g	Massa indicada no dataset do produto.

Dados de confiabilidade, certificações e conformidade
MTTF	475 anos	Valor informado na ficha; não representa prazo de garantia ou vida útil garantida.
Certificações e conformidade	CE, cULus Listed, EC 1935/2004, UKCA	Declarações listadas nos dados do produto.
Certificado UL, faixa de temperatura ambiente	-25 a 70 °C	Faixa indicada especificamente no campo de certificação UL.
Número de arquivo UL	E174191	Referência de arquivo UL informada.
Número de aprovação UL	A005	Referência informada na ficha.
Fontes de alimentação UL	Limited Voltage/Current	Classificação indicada no campo correspondente.
Invólucro	Type 1	Classificação informada na ficha.
NCM	8536.50.90	Código fiscal informado no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de saída de comutação PNP normalmente aberta.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10–30 V DC. Verifique no datasheet a atribuição dos contatos e a compatibilidade do cabo e da entrada do controlador. Saída PNP normalmente aberta.

Processo Instalação mecânica por rosca M30 x 1,5; montagem não embutida. Comprimento do sensor: 60 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com PNP normalmente aberto, alimentação de 10–30 V DC e conexão adequada ao M12 de 3 contatos.	✓	Corresponde ao tipo de saída, faixa de alimentação e conexão informados para o sensor; a pinagem deve ser confirmada no datasheet.
Alojamento roscado M30 x 1,5 com espaço para montagem não embutida.	✓	A rosca e o método de montagem correspondem às especificações mecânicas do IIS284.
Entrada que exige sinal NPN ou normalmente fechado.	✗	O IIS284 é especificado com saída PNP normalmente aberta.
Aplicação que requer detecção garantida além de 30 mm.	✗	O alcance de detecção especificado é 30 mm; não há indicação de operação garantida acima desse valor.
Ambiente entre -40 e 85 °C, com exposição compatível com os graus de proteção informados.	✓	A faixa de temperatura ambiente e os graus de proteção IP estão especificados para o produto; a seleção deve considerar as condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IIS284, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 30 mm, não embutido, conexão M12

Confirme que o ponto de instalação aceita rosca M30 x 1,5 e montagem não embutida.
Verifique que a tensão de alimentação está entre 10 e 30 V DC e que a entrada do controlador aceita sinal PNP normalmente aberto.
Use um conector compatível com M12, codificação A e 3 contatos; consulte o datasheet para identificar a pinagem antes de energizar.
Instale e fixe o sensor de acordo com o desenho dimensional e as instruções do fabricante, sem exceder as condições mecânicas da aplicação.
Posicione o alvo dentro da distância de trabalho indicada e valide a comutação durante o comissionamento.
Confira o estado pelos LEDs amarelos e confirme a resposta da entrada do controlador; não altere a instalação sem desenergizar o circuito.

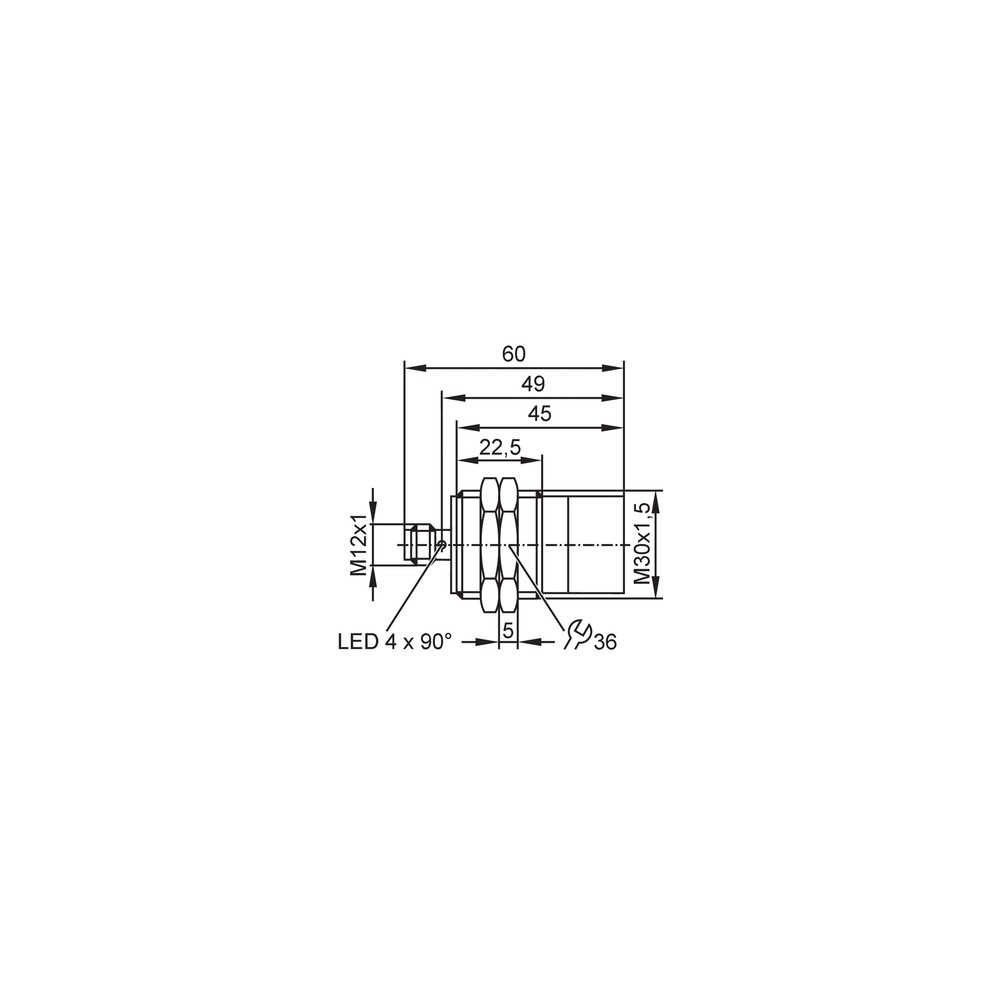

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável 1.4404 (316L), conforme a ficha do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação.	Alimentação fora de 10–30 V DC, incompatibilidade entre a saída PNP normalmente aberta e a entrada, ou conexão/pinagem incorreta.	Meça a alimentação no sensor, confira a configuração elétrica da entrada e valide a pinagem M12 no datasheet.
A saída permanece ligada ou muda de estado sem o alvo esperado.	Alvo ou montagem fora das condições de detecção, incluindo distância além da faixa de trabalho informada.	Meça a distância entre a face ativa e o alvo e compare com a distância de trabalho de 0 a 24,3 mm; confirme a montagem não embutida.
A indicação de comutação não acende.	Ausência de alimentação, ligação incorreta ou condição de saída não atingida.	Verifique tensão, conexão e presença de alvo na posição de operação; observe os LEDs amarelos de status.
A saída é intermitente ou o ponto de comutação parece instável.	Variação de posição do alvo, instalação mecânica instável ou interferência na aplicação.	Fixe e observe a posição do sensor e do alvo, teste a comutação em condição controlada e confira as condições ambientais e eletromagnéticas especificadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IIS284 (PT-BR) (Datasheet) Desenho em escala IFM IIS284 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIS284 e para que serve?

É um sensor indutivo para detecção e comutação em aplicações de automação industrial. Sua saída é PNP normalmente aberta.

O IIS284 conecta diretamente a qualquer entrada digital de CLP?

Não necessariamente: a entrada deve aceitar sinal PNP normalmente aberto e a instalação deve usar alimentação de 10–30 V DC. Verifique também a pinagem no datasheet.

O que acompanha o sensor?

A ficha informa duas porcas de fixação em aço inoxidável 1.4404. Não há cabo ou conector listado como incluso.

Este modelo serve para uma entrada configurada como NPN ou normalmente fechada?

Não, a saída especificada é PNP normalmente aberta. Para essas entradas, selecione uma versão com a configuração elétrica correspondente.

Posso usar o IIS284 para detectar materiais não metálicos?

A ficha não garante detecção de materiais não metálicos. Como se trata de um sensor indutivo, confirme o material-alvo e o desempenho requerido com o fabricante antes da aplicação.

O sensor está com alimentação, mas o CLP não detecta o sinal; o que verifico antes de trocar?

Confira primeiro a faixa de alimentação, a compatibilidade da entrada com PNP normalmente aberto e a pinagem do conector M12. Depois, verifique o alvo e sua distância em relação à face ativa.

O sensor comuta de forma intermitente; qual pode ser a causa?

A posição do alvo ou a fixação mecânica pode estar variando, ou o alvo pode estar fora da distância de trabalho. Verifique a montagem, a distância e as condições da aplicação antes de substituir o sensor.

Devo comprar um cabo ou um kit junto com o IIS284?

A ficha lista o sensor e duas porcas de fixação, mas não informa cabo ou kit de conexão incluso. Se a instalação exigir cabo M12, confirme separadamente a compatibilidade de conexão e pinagem.

Quando devo escolher o IIS284 em vez de outro sensor indutivo?

Escolha-o quando precisar de montagem não embutida M30 x 1,5, saída PNP normalmente aberta e alcance nominal de 30 mm. Para montagem embutida, outra função de saída ou outro tipo de conexão, procure uma versão com esses requisitos.

Quais cuidados devo ter ao instalar o sensor?

Confirme a rosca M30 x 1,5, a alimentação e a compatibilidade da entrada antes de energizar. Consulte o datasheet para a pinagem M12 e posicione o alvo dentro da distância de trabalho especificada.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; este produto é especificado como sensor indutivo.

PNP normalmente aberto

Configuração de saída de comutação do sensor, que deve corresponder à entrada do dispositivo conectado.

Montagem não embutida

Método de instalação indicado para o sensor; deve ser considerado no alojamento e na posição de montagem.

Distância real de comutação usada como referência para parâmetros de variação e histerese na ficha.

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante para condições ambientais especificadas.
