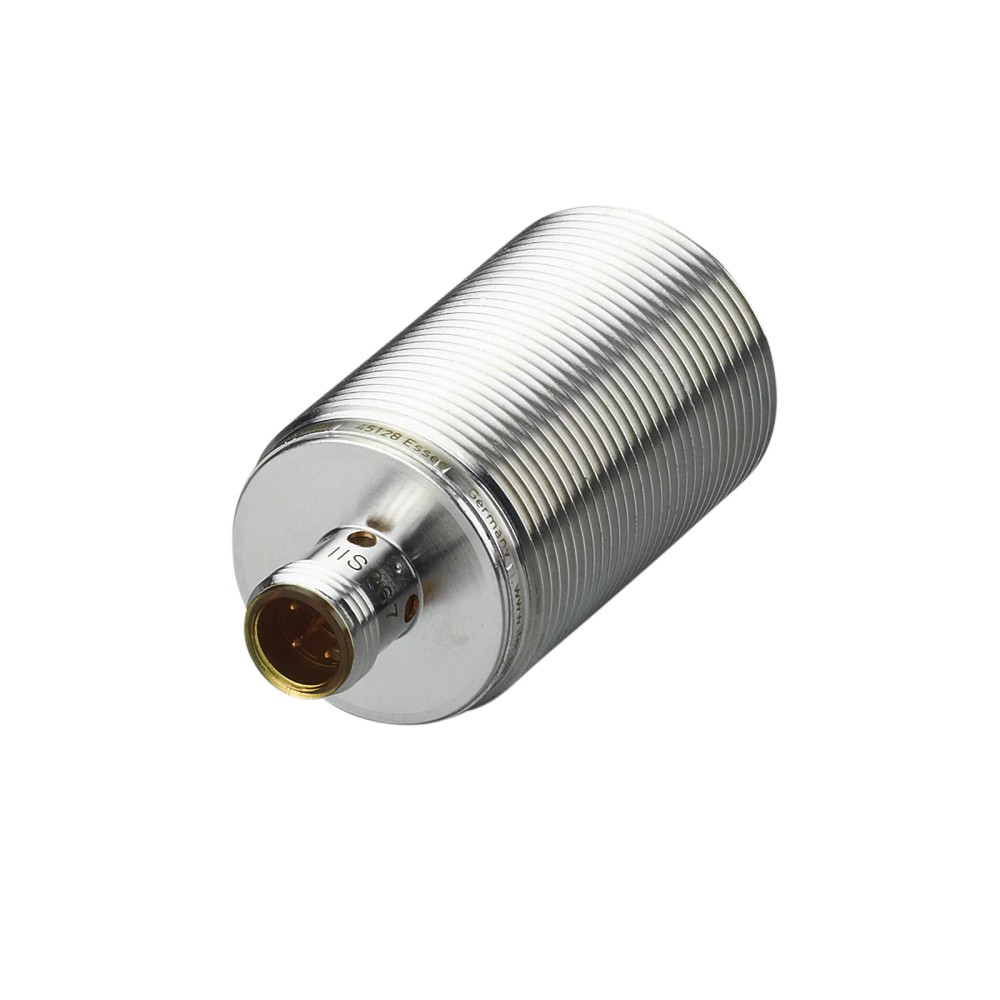

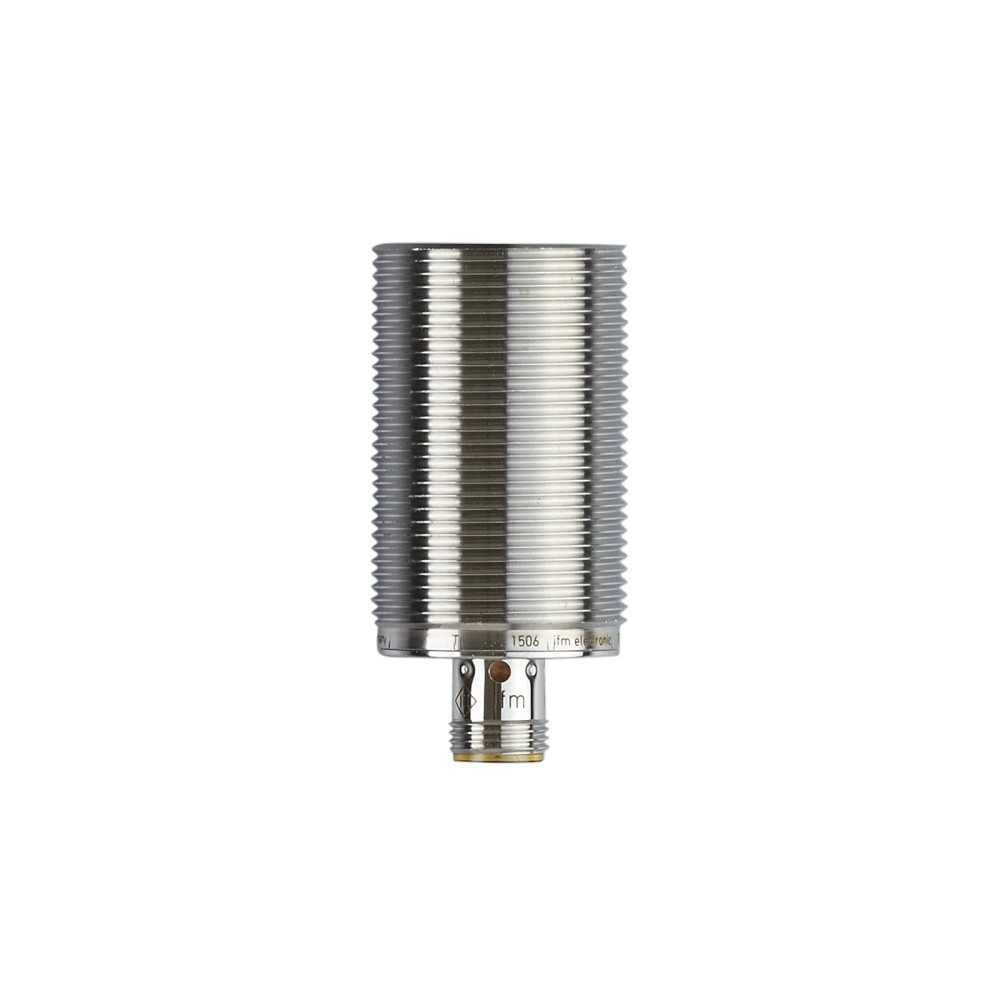

Sensor Indutivo IFM IIS282 M30 PNP 15mm

Pré-visualizar: IIS282 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

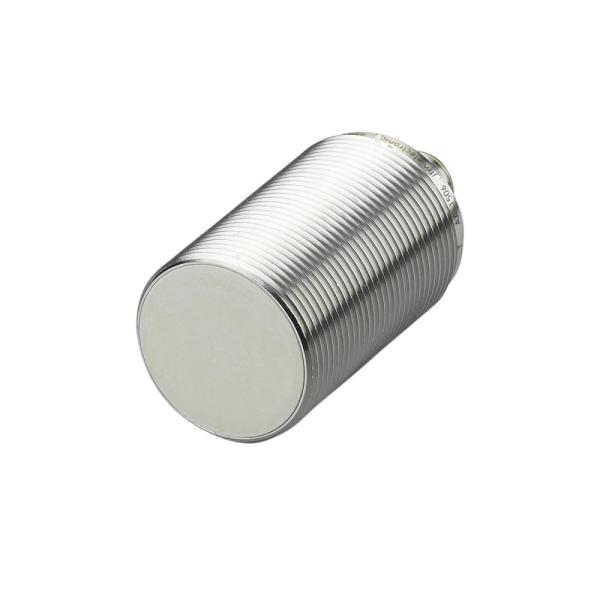

IIS282 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

Imagem meramente ilustrativa

R$ 794,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS282
EAN: 4021179295222
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M30...mais

Fechar menu

Saiba mais sobre: "IIS282 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm"

Destaques do Produto

Tipo de Rosca

M30

Distância de detecção

15 mm

Saída Elétrica

PNP

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIS282 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

O sensor indutivo IIS282 da IFM é um dispositivo de detecção de alta performance com carcaça M30. Ele oferece um alcance estendido de 15 mm e fator de correção 1, permitindo a detecção precisa e uniforme de diversos tipos de metais. Ideal para automação industrial, destaca-se pela alta imunidade eletromagnética e resistência a ambientes agressivos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IIS282
Dimensões	M30 x 1,5
Alcance	15 mm
Saída	PNP / Normalmente Aberto
Frequência	2000 Hz
Proteção	IP65/66/67/68/69K
Temp. Op.	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processamento de materiais metálicos (aço, latão, alumínio, cobre) com detecção uniforme.
Ambientes industriais com presença de fluidos refrigerantes e lubrificantes.
Armazéns frigoríficos e aplicações de congelamento por choque.

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 85 °C ou inferiores a -40 °C.
Detecção de materiais não metálicos (vidro, plástico, madeira).
Aplicações que exijam correntes de carga superiores a 100 mA.

APLICAÇÕES E USO

Processamento de metais em linhas de montagem automatizadas.
Aplicações sujeitas a fluidos lubrificantes e refrigerantes industriais.
Ambientes industriais com variações térmicas de -40 °C a 85 °C.
Armazenagem frigorífica ou congelamento por choque onde alta proteção IP é exigida.

COMO ESCOLHER

Antes de comprar o IIS282 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm, verifique estes pontos:

Escolha este modelo se...

Você precisa de um sensor único capaz de detectar diferentes metais (ferrosos e não ferrosos) com precisão constante e alta resistência ambiental (IP69K).

Considere outra opção se...

Seu ambiente exige detecção de objetos não metálicos ou distâncias de detecção superiores a 15 mm, ou se o custo de um sensor com fator 1 não for justificável pela padronização do estoque.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	15 mm	Valor nominal de detecção garantido com fator 1.
Histerese	3...15 % de Sr	Variação permitida no ponto de comutação.
Fator de correção	Aço/inox/latão/alumínio/cobre: 1	Uniformidade de resposta para diversos materiais metálicos.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida.
Consumo de corrente	< 20 mA	Consumo típico de energia do dispositivo.
Tipo de saída	PNP	Configuração da lógica de comutação.
Frequência de comutação	2000 Hz	Velocidade máxima de operação.

Condições mecânicas e ambientais
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Proteção robusta contra fluidos e poeira.
Temperatura ambiente	-40...85 °C	Faixa de operação térmica extrema.
Invólucro	M30 x 1,5 / L = 60 mm	Dimensões físicas da rosca e comprimento.

COMPATIBILIDADE

Comunicação

• Sinal digital PNP

Conexões

Elétrica Conector M12, 3 pinos, contatos dourados

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de alta lavagem (Jatos de água)	✓	Possui grau de proteção IP69K, adequado para limpeza de alta pressão.
Uso em ambiente de óleo e lubrificantes	✓	Materiais da carcaça e vedação são resistentes a fluidos industriais comuns.
Uso em sistemas de rede Fieldbus	✗	O sensor fornece sinal digital ponto-a-ponto, não possui protocolo de rede integrado (ex: IO-Link nativo mencionado como 'Software Embedded', mas requer gateway se não for E/S direta).

INSTALAÇÃO

Como instalar o IIS282 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

Limpe o local de montagem para garantir a fixação correta.
Posicione o sensor no suporte, garantindo alinhamento conforme desenho dimensional.
Utilize as porcas de fixação inclusas para prender o sensor na posição desejada.
Conecte o cabo M12, garantindo que o selo de vedação esteja íntegro.
Verifique a tensão de alimentação (10-30V DC) antes de ligar.
Observe o LED de status ao aproximar um alvo para confirmar a operação.

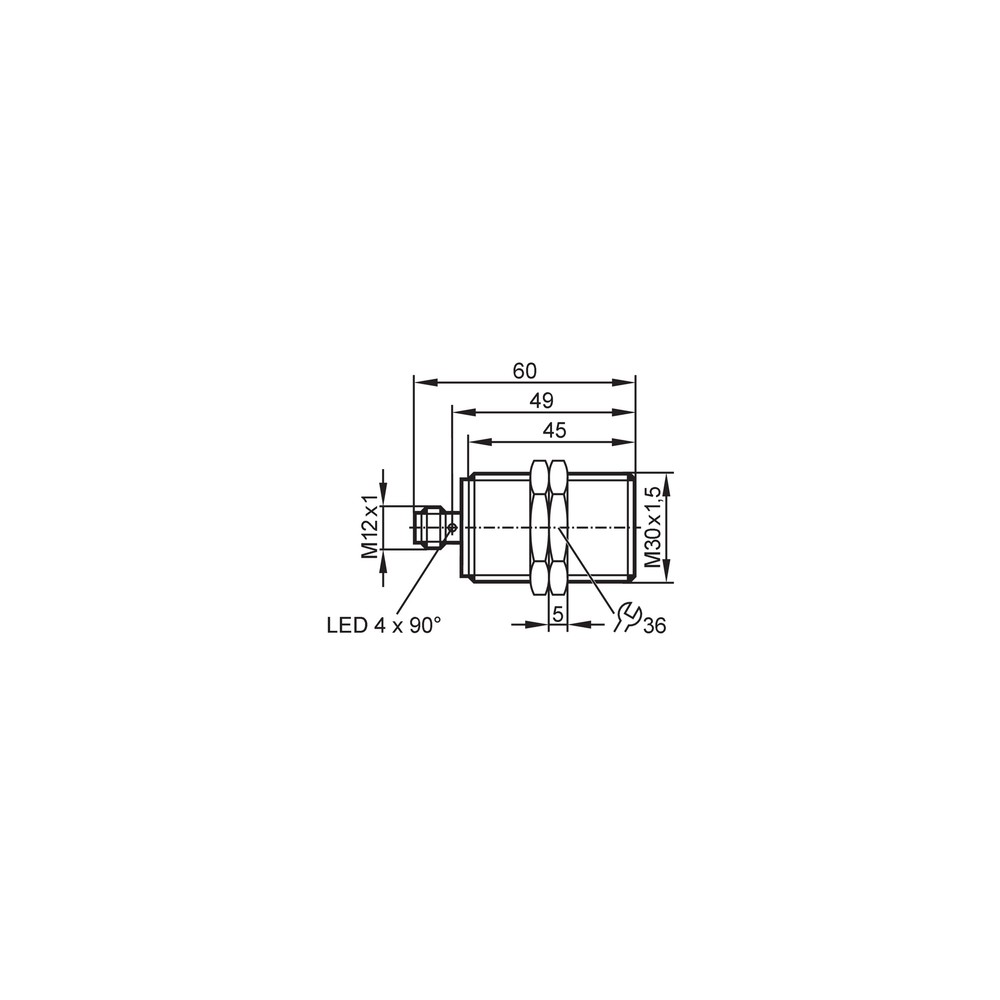

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação (inclusas)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o objeto.	Objeto metálico fora da distância de detecção nominal (Sr=15mm).	Verifique a distância entre a face ativa e o alvo utilizando paquímetro.
Saída não ativa ou comportamento instável.	Curto-circuito ou sobrecarga na carga conectada.	Verifique a corrente de carga (máx 100mA) e a integridade da fiação.
Sinal intermitente no sistema de controle.	Conexão elétrica frouxa ou cabo danificado.	Inspecione o conector M12 quanto a oxidação ou pinos tortos.
Comutação aleatória (falsos positivos).	Interferência eletromagnética externa excessiva.	Verifique o aterramento do painel e blindagem dos cabos.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIS282 da IFM?

O IIS282 é um sensor indutivo M30 da IFM com tecnologia de alcance aumentado (15mm) e fator de correção 1, projetado para detecção precisa de objetos metálicos em automação industrial.

O que acompanha este sensor na embalagem?

O pacote inclui o sensor, duas porcas de fixação e a documentação técnica necessária para a instalação.

O IIS282 detecta qualquer tipo de material?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeiras ou fluidos não condutores, pois seu princípio de operação depende da indução eletromagnética.

Quais as limitações de uso deste sensor?

Não utilize este sensor em ambientes que excedam a temperatura operacional de -40 a 85 °C ou que superem a imunidade a campo eletromagnético de 300 mT.

Como identificar uma falha de operação no sensor?

O sintoma comum de falha é a ausência de sinal de comutação no CLP. Verifique se o LED amarelo de status está aceso ao aproximar um alvo metálico e teste a continuidade do cabo M12.

Por que o sensor pode parar de comutar inesperadamente?

A causa provável é a sobrecarga na saída ou um curto-circuito na carga. Verifique se a tensão de operação está entre 10-30V DC e se a corrente de carga não excede 100mA.

Por que escolher o IIS282 em vez de um sensor indutivo padrão?

O IIS282 possui fator de correção 1, garantindo a mesma distância de detecção para diversos metais, enquanto sensores convencionais exigem redução da distância para metais como alumínio ou cobre.

Este modelo é uma boa escolha para padronização de peças de reposição?

Sim, ele é ideal para aplicações MRO onde a padronização de sensores metálicos simplifica o estoque, já que o fator 1 elimina a necessidade de sensores específicos por material.

Quais cuidados necessários na instalação mecânica?

A montagem deve ser embutida. Utilize as porcas fornecidas e respeite o torque para não danificar a carcaça roscada M30 durante o alinhamento.

Este sensor possui garantia de procedência original?

Sim, a IFM Electronic Ltda. realiza o faturamento e a logística, garantindo a procedência do produto original diretamente da fábrica.

GLOSSÁRIO TÉCNICO

Fator de Correção 1

Característica que permite detectar todos os tipos de metais (aço, alumínio, cobre, latão) com a mesma distância de comutação nominal. (Ref.: Fator de correção)

Montagem Embutida

Instalação onde o sensor pode ser montado nivelado com o material circundante sem afetar a detecção. (Ref.: Tipo de montagem)

IP69K

Grau de proteção contra entrada de poeira e alta resistência a lavagens com jatos de alta pressão e temperatura. (Ref.: Proteção IP)

PNP

Tipo de saída que comuta o positivo da alimentação para a carga (saída positiva). (Ref.: Função elétrica)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, evitando sinais instáveis. (Ref.: Histerese)
