Sensor Indutivo IFM IIS268 M30

Pré-visualizar: IIS268 IFM - Sensor Indutivo ifm Automação Industrial M30 PNP 30mm

IIS268 IFM - Sensor Indutivo ifm Automação Industrial M30 PNP 30mm

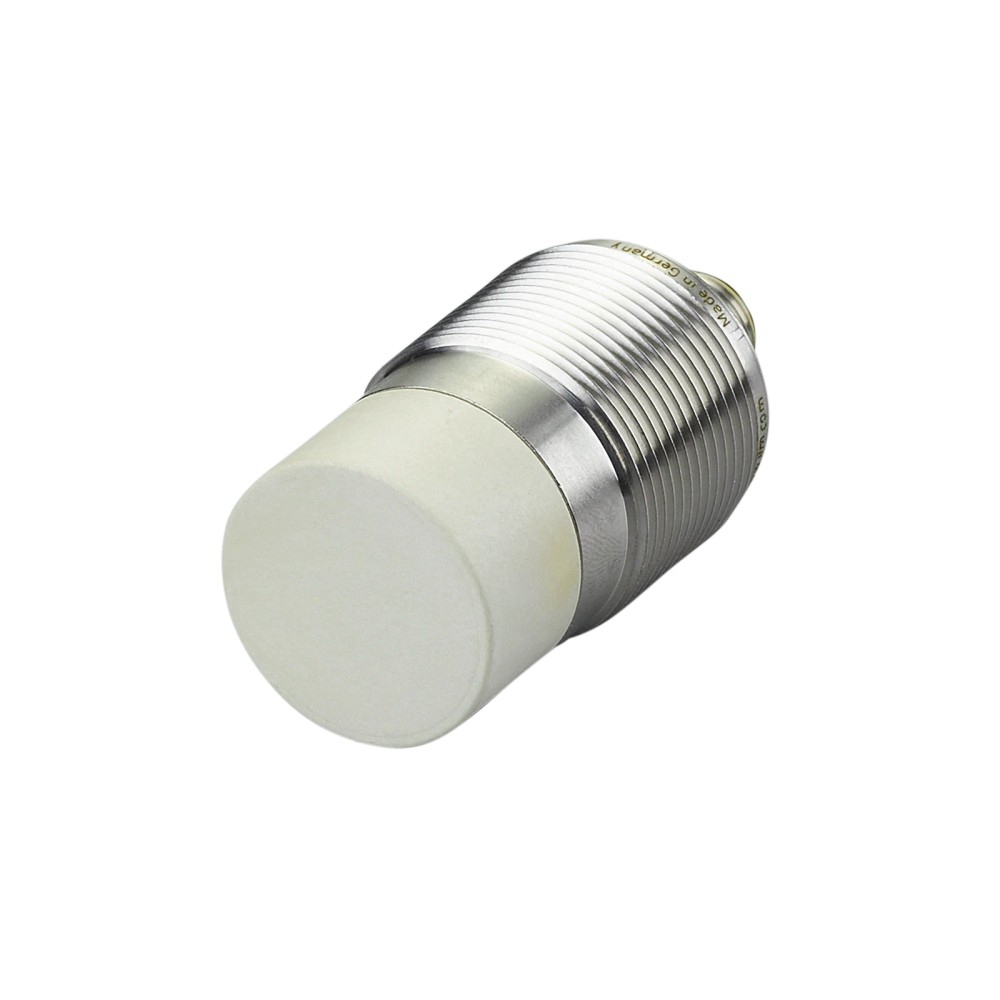

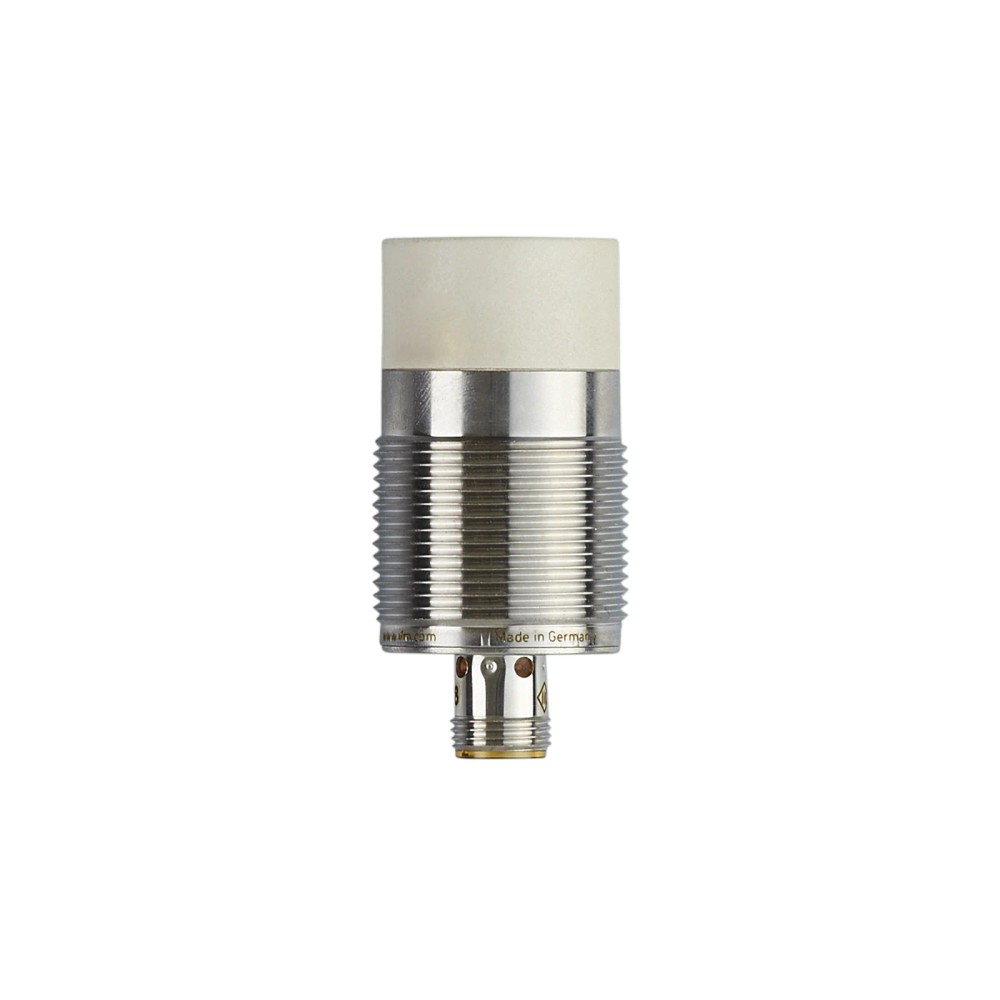

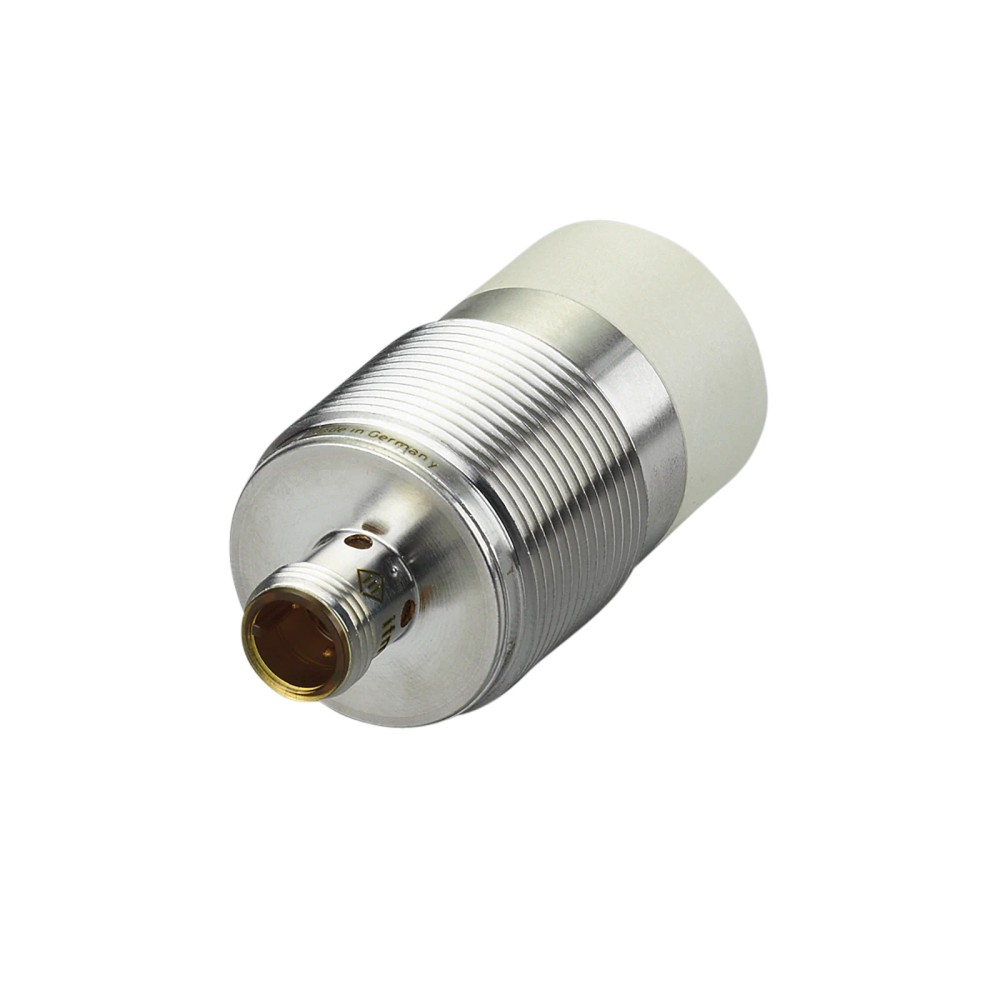

Imagem meramente ilustrativa

R$ 765,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS268
EAN: 4021179291675
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IIS268 IFM - Sensor Indutivo ifm Automação Industrial M30 PNP 30mm"

Destaques do Produto

Tipo de saída

PNP normalmente aberta

Alcance nominal

30 mm, não embutido

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Montagem

Rosca M30 x 1,5; não embutida

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

O anúncio informa venda pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

O anúncio informa faturamento diretamente pelo fornecedor.

Logística do fabricante

O anúncio informa que estoque, despacho e entrega são gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

O anúncio informa compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IIS268 M30 PNP, alcance de detecção de 30 mm, não embutido

O ifm IIS268 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de detecção de 30 mm e conexão elétrica M12 de 3 contatos. Seu invólucro roscado M30 x 1,5 é especificado para montagem não embutida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Alcance de detecção	30 mm; montagem não embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M12, 3 contatos
Alimentação	10...30 V DC
Frequência de comutação	2000 Hz
Invólucro e comprimento	M30 x 1,5; 60 mm
Grau de proteção	IP65, IP66, IP67, IP68, IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de detecção de objetos metálicos com saída PNP normalmente aberta e alimentação DC compatível com 10...30 V.
Instalações que aceitam sensor roscado M30 x 1,5, montagem não embutida e alcance nominal de 30 mm.
Ambientes cuja temperatura ambiente esteja entre -40 e 85 °C e que requeiram os graus de proteção indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando o sistema exigir saída NPN ou contato normalmente fechado: a ficha especifica PNP normalmente aberto.
Não selecionar para montagem embutida: este modelo está especificado para montagem não embutida.
Não selecionar se a alimentação disponível estiver fora de 10...30 V DC ou se a conexão requerida não aceitar M12 de 3 contatos.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: automação industrial e aplicações industriais móveis; a ficha também menciona uso com fluidos refrigerantes e lubrificantes. Confirme no datasheet as condições específicas de instalação e exposição.
Possibilidade de aplicação: detectar objetos metálicos em uma máquina ou sistema de automação, desde que a saída PNP normalmente aberta, a alimentação DC, a geometria de montagem e a distância requerida sejam compatíveis. A adequação a um alvo e processo específicos deve ser validada na aplicação.
Limites a considerar: montagem não embutida, distância de trabalho informada de 0...24,3 mm e temperatura ambiente de -40...85 °C; a faixa UL indicada é -25...70 °C.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IIS268 M30 PNP, alcance de detecção de 30 mm, não embutido, verifique estes pontos:

Escolha o IIS268

Quando o projeto requer detecção indutiva com saída PNP normalmente aberta, alimentação de 10...30 V DC, alcance nominal de 30 mm e instalação não embutida em rosca M30 x 1,5.

Busque outra configuração

Quando o circuito exigir saída NPN, normalmente fechada, montagem embutida ou alimentação fora da faixa especificada. Confirme também se o alcance necessário é compatível com a distância real de comutação indicada pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Identificação do fabricante conforme dados do anúncio.
Modelo	IIS268	Código do produto.
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha.
Aplicação informada	Aplicações industriais e automação industrial; aplicações móveis com fluidos refrigerantes e lubrificantes	Usos descritos nos dados do produto; validar condições específicas da instalação.
Alcance aumentado	Sim	Característica especial declarada pelo fabricante.
Resistência a campos eletromagnéticos	Sim; imunidade máxima informada de 300 mT	Valor declarado na ficha; condições de ensaio e aplicação devem ser consultadas no datasheet.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Fatores de correção informados para os materiais listados.
Característica especial	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência a campos eletromagnéticos	Características declaradas nos dados do produto.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor máximo informado para consumo, conforme ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.
Proteção contra curto-circuitos	Sim	Recurso informado para a saída.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Limite especificado para a saída de comutação.
Corrente constante máxima da saída DC	100 mA	Limite de corrente informado para a saída de comutação.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Frequência de comutação DC	2000 Hz	Frequência máxima de comutação informada.
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conector e contatos especificados; consultar o esquema do fabricante para a pinagem.

Alcance e desvios
Alcance de detecção	30 mm	Alcance nominal informado.
Distância real de comutação Sr	30 ± 10 % mm	Tolerância declarada para a distância real de comutação.
Distância de trabalho	0...24,3 mm	Faixa de trabalho informada pelo fabricante.
Histerese	3...15 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Condições ambientais e ensaios
Temperatura ambiente	-40...85 °C	Faixa de temperatura de operação informada.
Temperatura ambiente certificada UL	-25...70 °C	Faixa indicada especificamente para a certificação UL.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Graus de proteção declarados; condições de montagem e ensaio devem ser verificadas no datasheet.
ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio EMC informados.
Imunidade a HF irradiada	EN 61000-4-3: 10 V/m	Nível de ensaio EMC informado.
Burst	EN 61000-4-4: 2 kV	Nível de ensaio EMC informado.
AF conduzida	EN 61000-4-6: 10 V	Nível de ensaio EMC informado.
Emissão	EN 55011 classe B	Classe de emissão declarada.
Resistência a choque	EN 60068-2-27 Ea: 100 g, 11 ms; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Resistência duradoura ao choque	EN 60068-2-27: 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Estabilidade de vibração	EN 60068-2-6 Fc: 20 g, 10...3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio informada.
Alteração rápida de temperatura	EN 60068-2-14 Na: TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio térmico indicada na ficha.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Condição de ensaio informada.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão da rosca de montagem.
Comprimento	60 mm	Dimensão informada para o corpo.
Tipo de montagem	Não embutido	Requisito de instalação mecânica declarado.
Formato do invólucro	Forma construtiva de roscas	Descrição construtiva da ficha.
Invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Face ativa	LCP branco	Material informado para a face ativa.
Janela dos LEDs	PEI	Material informado para a janela.
Porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Peso	91 g	Massa informada nos dados do produto.

Indicadores e confiabilidade
Indicador de status	4 LEDs amarelos de status de chaveamento	Indicação visual declarada na ficha.
MTTF	470 anos	Valor declarado pelo fabricante; não representa prazo de garantia nem vida útil assegurada em uma aplicação específica.
Número de aprovação UL	A005	Identificador informado nos dados do produto.
Número do arquivo UL	E174191	Referência de arquivo UL informada.
Fontes de alimentação UL	Limited Voltage/Current	Classificação informada na ficha.
Software embedded incluído	Sim	Campo declarado nos dados do produto.

Identificação comercial
SKU e part number	IIS268	Códigos de identificação do produto.
GTIN	4021179291675	Identificador comercial informado.
NCM	8536.50.90	Código informado na ficha do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída discreta de comutação PNP normalmente aberta; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC. Saída PNP normalmente aberta, corrente constante máxima da saída de comutação de 100 mA. Verifique a pinagem no datasheet antes da ligação; a ficha fornecida não detalha a atribuição dos pinos.

Processo Conexão mecânica roscada M30 x 1,5; montagem não embutida. A conexão de processo não determina a compatibilidade elétrica: confirme separadamente o conector M12, a alimentação DC e a entrada PNP do controlador.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto, alimentação DC dentro de 10...30 V e conector M12 de 3 contatos	✓	Essas características correspondem à saída, à alimentação e à conexão elétrica especificadas.
Entrada que exige sensor NPN ou saída normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Suporte ou ponto de instalação roscado M30 x 1,5 com espaço para montagem não embutida	✓	A rosca e o tipo de montagem correspondem às características mecânicas declaradas.
Instalação que exige montagem embutida	✗	O IIS268 está especificado como não embutido.
Aplicação que requer protocolo IO-Link ou outra comunicação digital	✗	A ficha informa saída de comutação PNP, mas não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IIS268 M30 PNP, alcance de detecção de 30 mm, não embutido

Confirme que o suporte aceita rosca M30 x 1,5 e que a montagem será não embutida.
Verifique que a temperatura ambiente da instalação está dentro da faixa especificada para o uso pretendido.
Desenergize o circuito antes de conectar o sensor.
Confirme a compatibilidade da alimentação DC e da entrada PNP normalmente aberta do controlador.
Conecte o cabo ou conector M12 de codificação A, 3 contatos, seguindo a pinagem do datasheet do fabricante.
Fixe o sensor com as porcas fornecidas e valide o estado dos LEDs e a comutação no equipamento antes de liberar a operação.

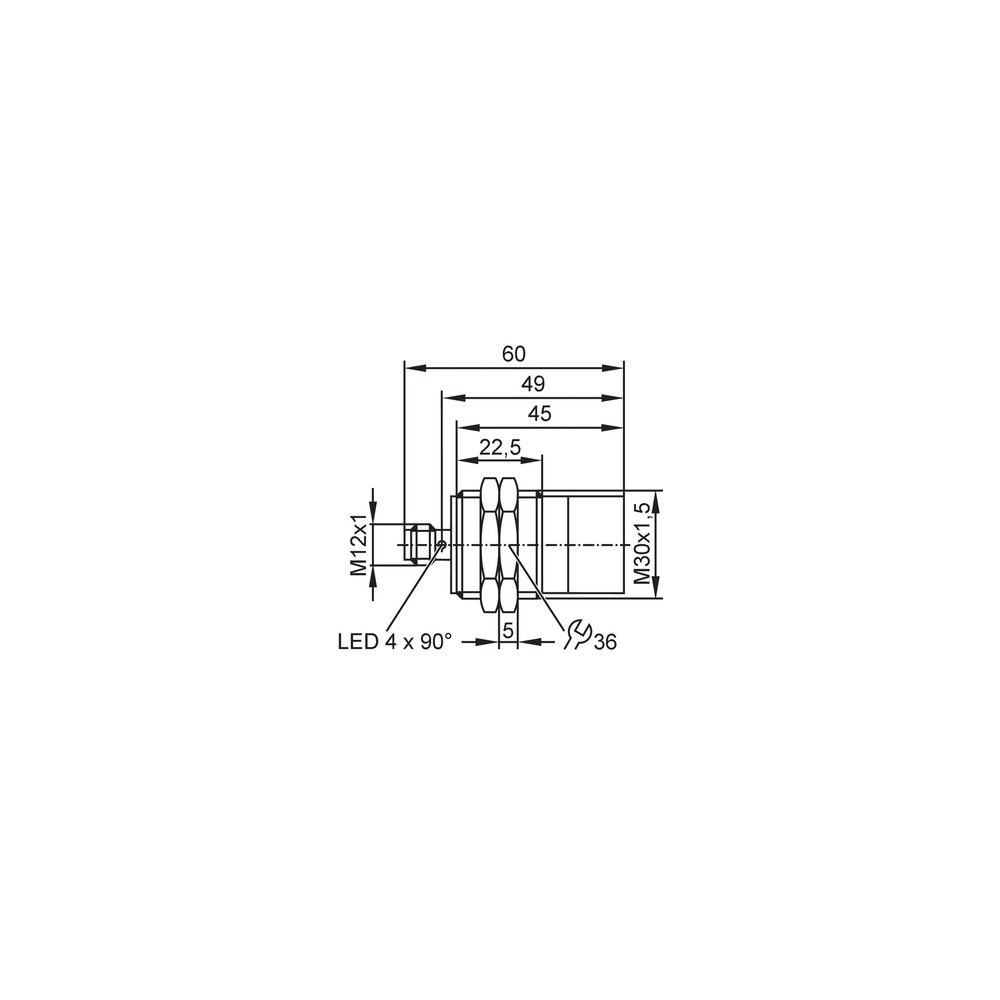

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa indicada, distância de trabalho excedida ou incompatibilidade entre a saída PNP e a entrada do controlador.	Meça a alimentação nos terminais conforme a pinagem do datasheet, confira o tipo da entrada e verifique a posição do alvo em relação à faixa de trabalho especificada.
A entrada do controlador permanece acionada quando se esperava o estado oposto.	A saída do IIS268 é normalmente aberta e pode não corresponder à lógica esperada pelo circuito.	Confirme a lógica requerida no programa e na entrada do controlador e compare-a com a função PNP normalmente aberta do sensor.
Comutação intermitente ou instável.	Posicionamento do alvo fora da faixa de trabalho ou conexão elétrica inadequada.	Verifique a distância e o alinhamento mecânico do alvo, inspecione o conector M12 e confira alimentação e pinagem com o datasheet.
O sensor não indica o estado de chaveamento esperado.	Ausência de alimentação, ligação incorreta ou condição de detecção não alcançada.	Observe os LEDs amarelos de status, confirme a alimentação e teste a detecção dentro da distância de trabalho informada.

DOCUMENTAÇÃO TÉCNICA

Datasheet IIS268 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIS268 e para que serve?

É um sensor indutivo ifm para detecção de objetos metálicos em sistemas industriais. Tem saída PNP normalmente aberta e montagem não embutida.

O que acompanha o sensor e qual é a conexão elétrica?

A ficha informa 2 porcas de fixação incluídas. A conexão elétrica é um conector M12 de codificação A com 3 contatos.

Posso ligar este sensor a uma entrada NPN ou normalmente fechada?

A ficha especifica saída PNP normalmente aberta. Para uma entrada que exija NPN ou normalmente fechada, selecione uma configuração compatível com o circuito.

Ele serve para montagem embutida?

Não. O IIS268 está especificado para montagem não embutida; a instalação deve respeitar essa condição.

O sensor acende, mas o controlador não reconhece a detecção. O que verifico?

Verifique se a entrada do controlador aceita sinal PNP normalmente aberto, confirme a pinagem M12 no datasheet e confira a distância do alvo.

A saída fica instável durante a operação. Preciso trocar o sensor?

Não necessariamente. Antes da troca, confira alimentação, conexão M12, posicionamento do alvo e se a distância de trabalho está dentro do especificado.

Quando escolher o IIS268 em vez de outro sensor indutivo?

Escolha-o quando forem necessários saída PNP normalmente aberta, montagem não embutida e alcance nominal de 30 mm. Se o projeto exigir outra lógica de saída ou montagem embutida, busque uma versão correspondente.

É melhor comprar um kit ou apenas o sensor?

A ficha informa uma unidade por embalagem e inclui 2 porcas de fixação. Não há indicação de kit adicional no contexto do produto.

Que cuidados devo ter na instalação?

Confirme rosca M30 x 1,5, montagem não embutida e compatibilidade elétrica antes de energizar. Use o datasheet do fabricante para identificar a pinagem do conector.

O IIS268 pode ser usado em ambientes com temperatura abaixo de -25 °C?

A ficha informa temperatura ambiente de -40...85 °C e, separadamente, faixa certificada UL de -25...70 °C. Para uma aplicação que dependa da certificação UL, considere a faixa UL indicada.
