Sensor Indutivo IFM IIS246 M30 15mm PNP NF

Pré-visualizar: IIS246 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NF

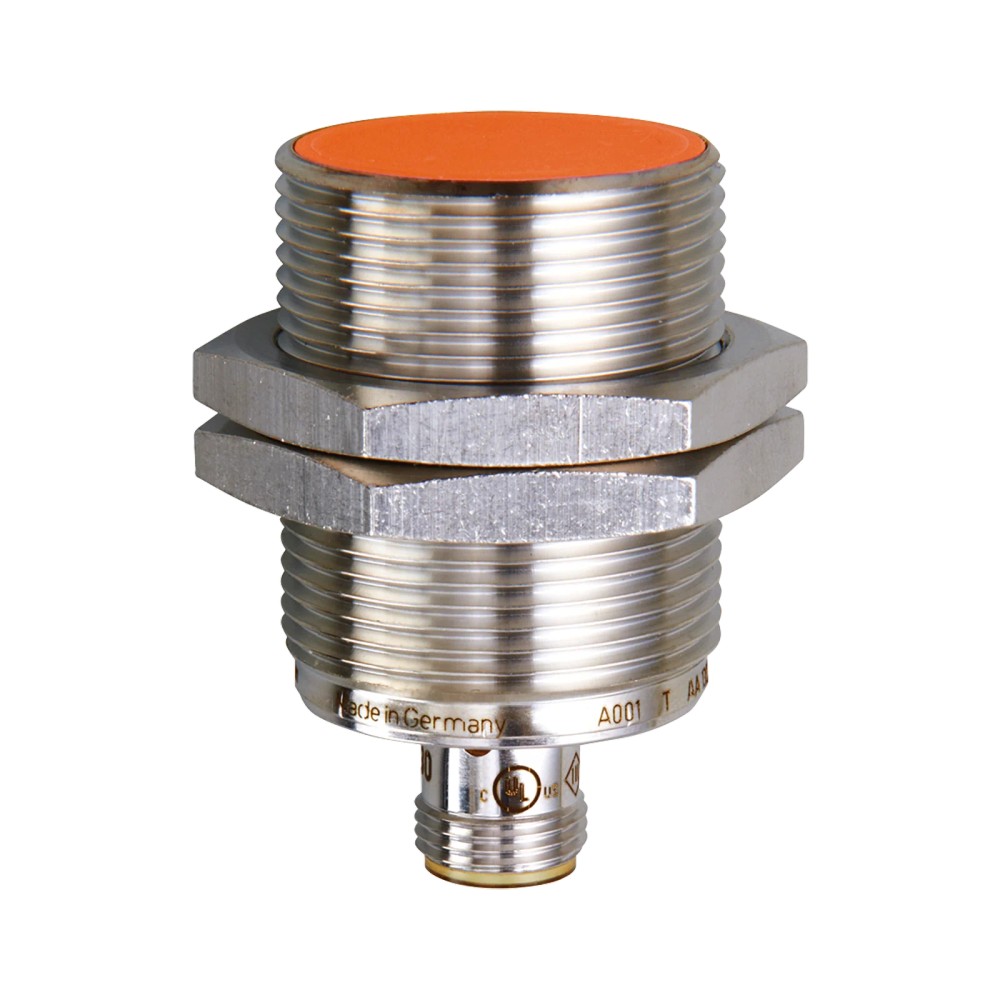

IIS246 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NF

Imagem meramente ilustrativa

R$ 758,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS246
EAN: 4021179276696
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15 mm...mais

Fechar menu

Saiba mais sobre: "IIS246 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NF"

Destaques do Produto

Alcance nominal

15 mm

Tipo de saída

PNP normalmente fechada

Tensão de operação

10 a 30 V DC

Conexão

M12, 3 contatos

Montagem

Embutida, rosca M30 x 1,5

Frequência de comutação

100 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IIS246, M30 x 1,5, alcance de detecção de 15 mm, PNP normalmente fechado, conector M12

O IFM IIS246 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial e móvel. Possui montagem embutida, rosca M30 x 1,5 e alcance nominal de 15 mm. Sua saída é PNP normalmente fechada, com conexão M12 e alimentação de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IIS246
Tipo	Sensor indutivo
Rosca e comprimento	M30 x 1,5; 50 mm
Alcance de detecção	15 mm; montagem embutida
Saída	PNP normalmente fechada
Alimentação	10 a 30 V DC
Conexão elétrica	M12, 3 contatos, codificação A
Frequência de comutação	100 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial ou móvel, respeitando o alcance de detecção de 15 mm e a frequência máxima de comutação de 100 Hz.
Instalações que requerem saída PNP normalmente fechada, alimentação de 10 a 30 V DC e conexão elétrica M12 compatível.
Aplicações expostas a fluidos refrigerantes e lubrificantes, conforme a descrição do fabricante, dentro das condições de operação e proteção especificadas.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída NPN ou normalmente aberta; a configuração indicada para este modelo é PNP normalmente fechada.
Não usar quando a alimentação disponível estiver fora de 10 a 30 V DC ou quando a conexão do sistema não aceitar o conector M12 especificado.
Não considerar adequado para detecção acima do alcance nominal de 15 mm ou com frequência de comutação superior a 100 Hz.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em automação industrial e móvel, incluindo ambientes com fluidos refrigerantes e lubrificantes, observando a faixa ambiente de -40 a 85 °C e os graus de proteção declarados.
Possibilidade de aplicação: detecção de presença ou posição de objetos metálicos em máquinas e equipamentos. A distância efetiva depende do material e dos fatores de correção informados para cada metal.
A ficha não especifica um protocolo de comunicação digital nem a compatibilidade com um controlador específico; validar o tipo de entrada PNP normalmente fechada, alimentação e conexão antes da integração.
A frequência de comutação especificada é 100 Hz; aplicações que exijam valor superior devem ser avaliadas com outro sensor adequado.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IIS246, M30 x 1,5, alcance de detecção de 15 mm, PNP normalmente fechado, conector M12, verifique estes pontos:

Escolha o IIS246 quando

A aplicação exigir detecção indutiva, montagem embutida M30 x 1,5, alcance nominal de 15 mm, saída PNP normalmente fechada, alimentação de 10 a 30 V DC e conexão M12.

Verifique outra configuração quando

O circuito de controle exigir saída NPN ou normalmente aberta, a alimentação não estiver na faixa indicada, a frequência necessária exceder 100 Hz ou a distância de detecção requerida superar 15 mm. Confirme os requisitos do controlador e da instalação no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM; marca também identificada como ifm electronic	Identificação informada no anúncio e no conjunto de dados do produto.
Modelo / SKU / Part Number	IIS246	Código de identificação do produto.
GTIN	4021179276696	Identificador comercial informado na ficha.
Tipo de produto	Sensor indutivo	Categoria funcional do produto.
Aplicação indicada	Aplicações industriais e móveis; uso com fluidos refrigerantes e lubrificantes	Aplicações descritas no conjunto de dados do fabricante.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características indicadas nos dados do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 30 V DC	Faixa de alimentação indicada.
Consumo de corrente	< 10 mA	Valor especificado para o sensor.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Classe de proteção elétrica	III	Classificação informada nos dados do produto.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas de compatibilidade eletromagnética listados na ficha.
Fontes de alimentação	Limited Voltage/Current	Descrição informada para a alimentação.

Saídas e chaveamento
Função de saída	PNP normalmente fechada	Configuração da saída especificada para o modelo.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação indicada.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Proteção da saída	Contra curto-circuitos e sobrecarga	Recursos de proteção declarados na ficha.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal declarado.
Distância real de comutação Sr	15 ± 10 % mm	Tolerância da distância real de comutação informada.
Distância de trabalho	0 a 12,15 mm	Faixa de trabalho especificada na ficha.
Histerese	3 a 15 % de Sr	Histerese relativa ao alcance real de comutação.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores indicados para os materiais listados; considerar na aplicação do alcance.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conexão especificada; a ficha não descreve protocolo digital.

Condições ambientais e robustez
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente certificada UL	-25 a 70 °C	Faixa declarada especificamente para a certificação UL.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classes de proteção informadas; a condição de instalação deve respeitar a documentação do fabricante.
Alteração rápida da temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Ensaio de variação rápida de temperatura indicado.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 10 a 3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio informada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio de corrosão atmosférica informado.
MTTF	1594 anos	Valor declarado no conjunto de dados; não representa vida útil garantida.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão mecânica da conexão roscada.
Comprimento	50 mm	Dimensão informada para o corpo do sensor.
Tipo de montagem	Embutida	Tipo de instalação declarado.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais listados na ficha.
Peso	108,5 g	Massa informada nos atributos do produto.
Material incluído	2 porcas de fixação	Acessórios incluídos indicados na ficha.

Displays e elementos de operação
Indicador de estado	Status de chaveamento: 4 LEDs amarelos	Indicação visual declarada nos dados do produto.

Conformidade e identificação regulatória
Número de arquivo UL	E174191	Identificador de arquivo UL listado na ficha.
Número de aprovação UL	A001	Identificador de aprovação listado na ficha.
Software embarcado	Não incluído	Informação declarada no conjunto de dados.
NCM	8536.50.90	Código fiscal informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída é de chaveamento PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10 a 30 V DC; saída PNP normalmente fechada. Verifique a pinagem e o diagrama elétrico no datasheet antes de conectar. A ficha não informa o cabo correspondente como incluso.

Processo Conexão mecânica roscada M30 x 1,5; comprimento de 50 mm. Não é uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente fechado, alimentação de 10 a 30 V DC e conector M12 adequado	✓	Corresponde ao tipo de saída, faixa de alimentação e conexão elétrica especificados.
Entrada que exige sinal NPN ou normalmente aberto	✗	A ficha especifica saída PNP normalmente fechada.
Aplicação que requer distância de detecção superior a 15 mm	✗	O alcance de detecção especificado é 15 mm; não há evidência de alcance maior.
Instalação mecânica com rosca M30 x 1,5 e montagem embutida	✓	A ficha indica rosca M30 x 1,5 e montagem embutida.
Sistema com protocolo de comunicação industrial digital requerido	✗	A ficha não especifica protocolo digital; informa uma saída de chaveamento PNP.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IIS246, M30 x 1,5, alcance de detecção de 15 mm, PNP normalmente fechado, conector M12

Confirme que a geometria de instalação aceita rosca M30 x 1,5, comprimento de 50 mm e montagem embutida.
Verifique no projeto que o alvo é compatível com detecção indutiva e considere o fator de correção aplicável ao material.
Posicione o sensor em relação ao alvo respeitando a distância de trabalho indicada no datasheet; não baseie o ajuste apenas no alcance nominal.
Fixe o sensor usando as porcas fornecidas e evite aplicar esforços que possam danificar a rosca ou o corpo.
Com a alimentação desligada, conecte o M12 ao circuito compatível com PNP normalmente fechado e confira a pinagem no datasheet.
Energize com tensão de 10 a 30 V DC e valide a comutação e os indicadores de estado na condição real de operação.

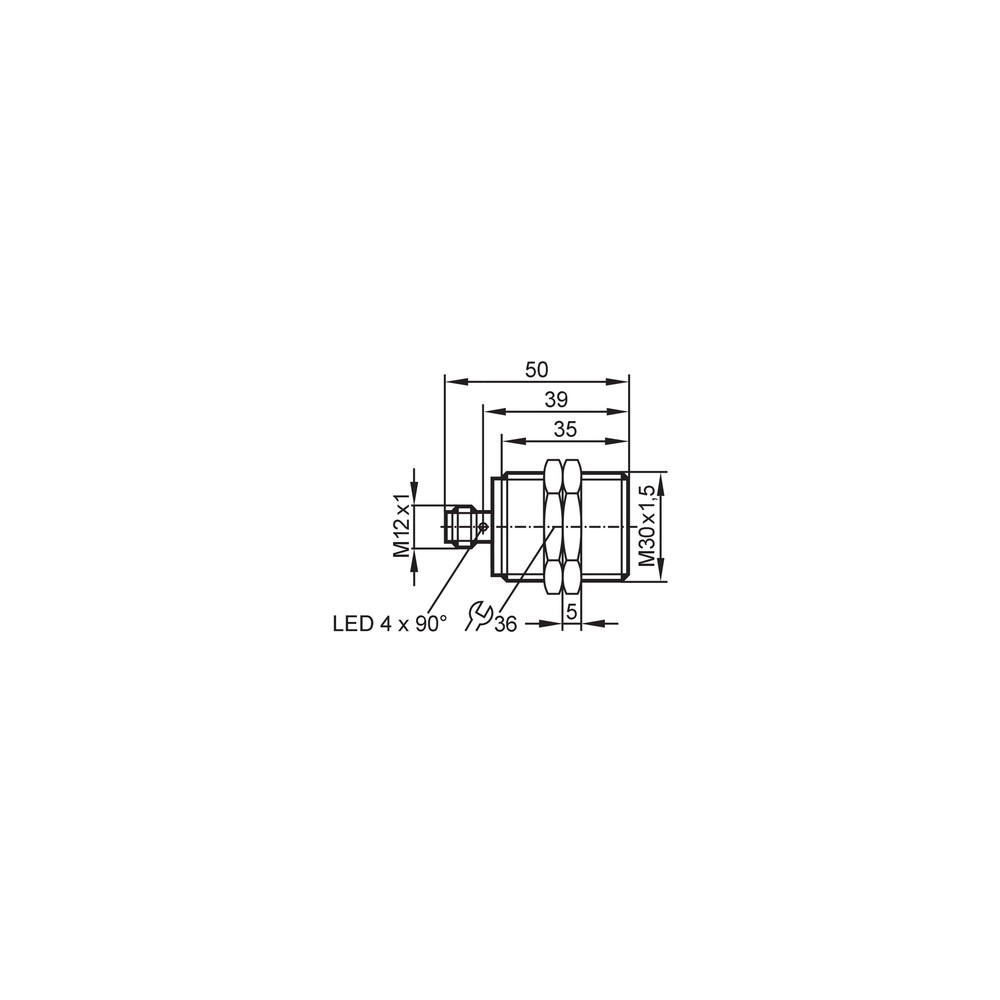

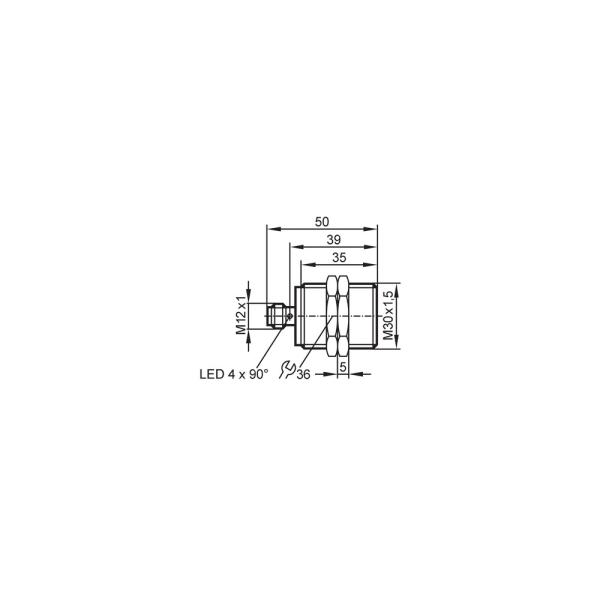

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não muda de estado ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao aço ou alimentação/conexão incorreta.	Meça a distância entre a face ativa e o alvo, confira o material e seu fator de correção, verifique a alimentação entre 10 e 30 V DC e observe os LEDs.
A entrada do controlador indica estado oposto ao esperado.	A entrada pode estar configurada para lógica ou tipo de saída diferente da saída PNP normalmente fechada do sensor.	Confirme no esquema do controlador o tipo de entrada e compare o comportamento esperado com a configuração NF especificada.
O sinal apresenta comutação instável perto do ponto de detecção.	O alvo está operando próximo do limite de alcance ou o ponto de comutação varia conforme material e tolerâncias.	Afaste ou aproxime o alvo e valide a detecção dentro da distância de trabalho; considere a tolerância de Sr e o fator de correção do material.
O sensor não responde após a conexão elétrica.	Tensão fora da faixa, ligação incorreta, incompatibilidade de conexão ou atuação de proteção contra curto-circuito/sobrecarga.	Desenergize o circuito, confira pinagem no datasheet, verifique a tensão de alimentação e inspecione a carga e a fiação antes de reconectar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IIS246 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIS246 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial e móvel. Tem saída PNP normalmente fechada e alcance nominal de 15 mm.

Com quais controladores e alimentação elétrica ele pode trabalhar?

Pode ser conectado a uma entrada compatível com saída PNP normalmente fechada e alimentação de 10 a 30 V DC. A ficha não informa protocolo digital nem compatibilidade com modelos específicos de controlador.

O produto acompanha cabo M12 ou outros itens?

A ficha lista 2 porcas de fixação como material incluído. Não informa cabo M12 como item incluso.

Ele serve para uma entrada NPN ou normalmente aberta?

Não corresponde a entradas que exijam saída NPN ou normalmente aberta: o IIS246 é PNP normalmente fechado. Confirme também a lógica de entrada do controlador.

Posso usar este sensor com alimentação de 24 V AC?

A ficha especifica alimentação DC de 10 a 30 V. Não especifica operação em corrente alternada.

O sensor não detecta uma peça metálica; o que devo verificar antes de trocar?

Verifique a distância até a face ativa, o material do alvo e seu fator de correção, além da alimentação e do estado dos LEDs. O alcance e a distância de trabalho dependem das condições indicadas no datasheet.

A saída fica instável ou o controlador lê o estado invertido: o sensor está com defeito?

Nem sempre; a distância próxima ao limite de detecção e a configuração da entrada podem causar esse comportamento. Confira o ponto de operação e valide se o controlador aceita saída PNP normalmente fechada.

Quando devo escolher o IIS246 em vez de outro sensor indutivo?

Escolha este modelo quando precisar de montagem embutida M30 x 1,5, alcance nominal de 15 mm, saída PNP normalmente fechada e comutação até 100 Hz. Se a aplicação exigir NPN, normalmente aberta ou frequência superior, selecione uma configuração que atenda a esses requisitos.

Como instalar o IIS246 sem comprometer a detecção?

Instale na rosca M30 x 1,5 e respeite a distância de trabalho e o fator de correção do material do alvo. Consulte o datasheet para pinagem e diagrama elétrico antes de energizar.

Este sensor inclui um kit de montagem completo?

A ficha informa que acompanha 2 porcas de fixação. Não especifica outros acessórios ou um kit adicional.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção sem contato por princípio indutivo; neste modelo, o alcance e os fatores de correção variam conforme o material do alvo. (Ref.: alcance de detecção 15 mm; fator de correção por material)

PNP

Tipo de saída de chaveamento indicado para circuitos de entrada compatíveis com PNP. (Ref.: função elétrica PNP)

Normalmente fechado (NF)

Configuração de saída identificada como normalmente fechada na ficha do produto. (Ref.: configuração de saída normalmente fechada)

Montagem embutida

Modo de instalação especificado para o sensor, relacionado à sua posição mecânica no suporte. (Ref.: tipo de montagem embutido)

Distância real de comutação usada como referência para tolerância e histerese. (Ref.: distância real de comutação 15 ± 10 % mm; histerese 3 a 15 % de Sr)
