IIS238 IFM - Sensor Indutivo ifm Automação Industrial M30 PNP 15mm

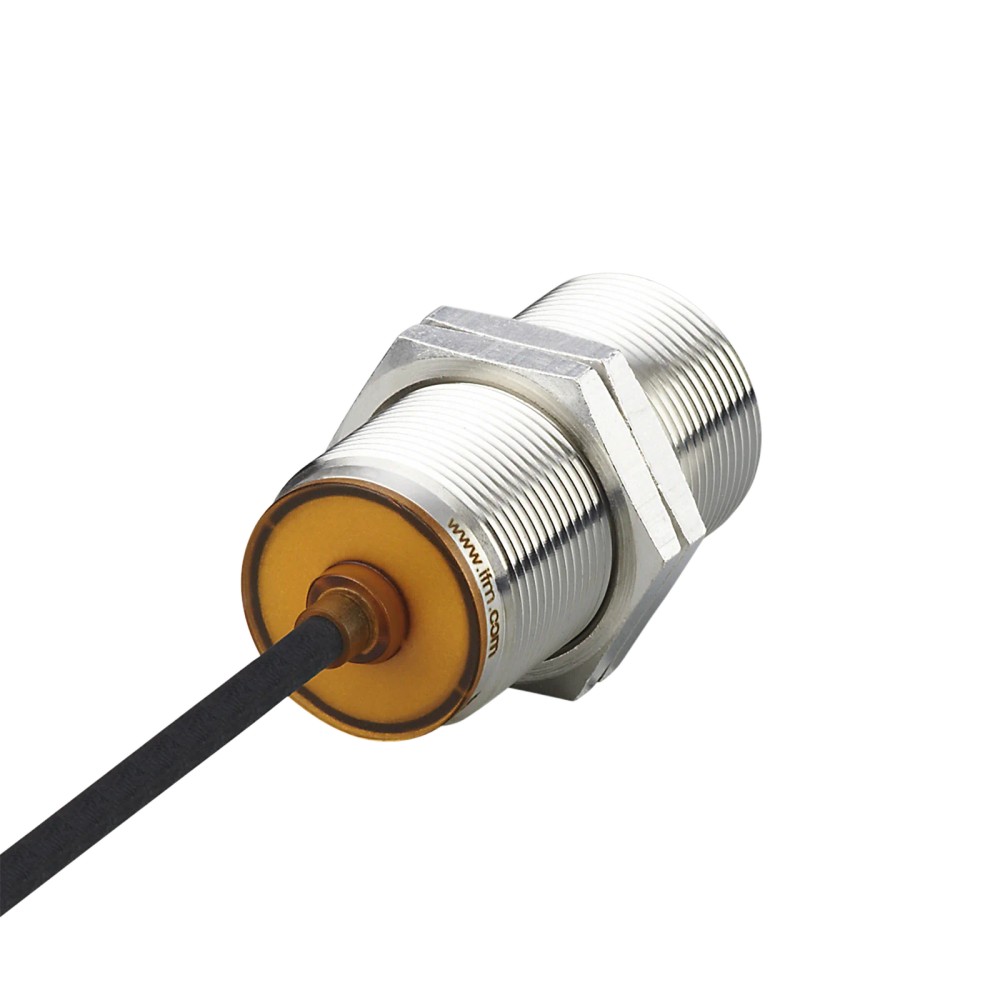

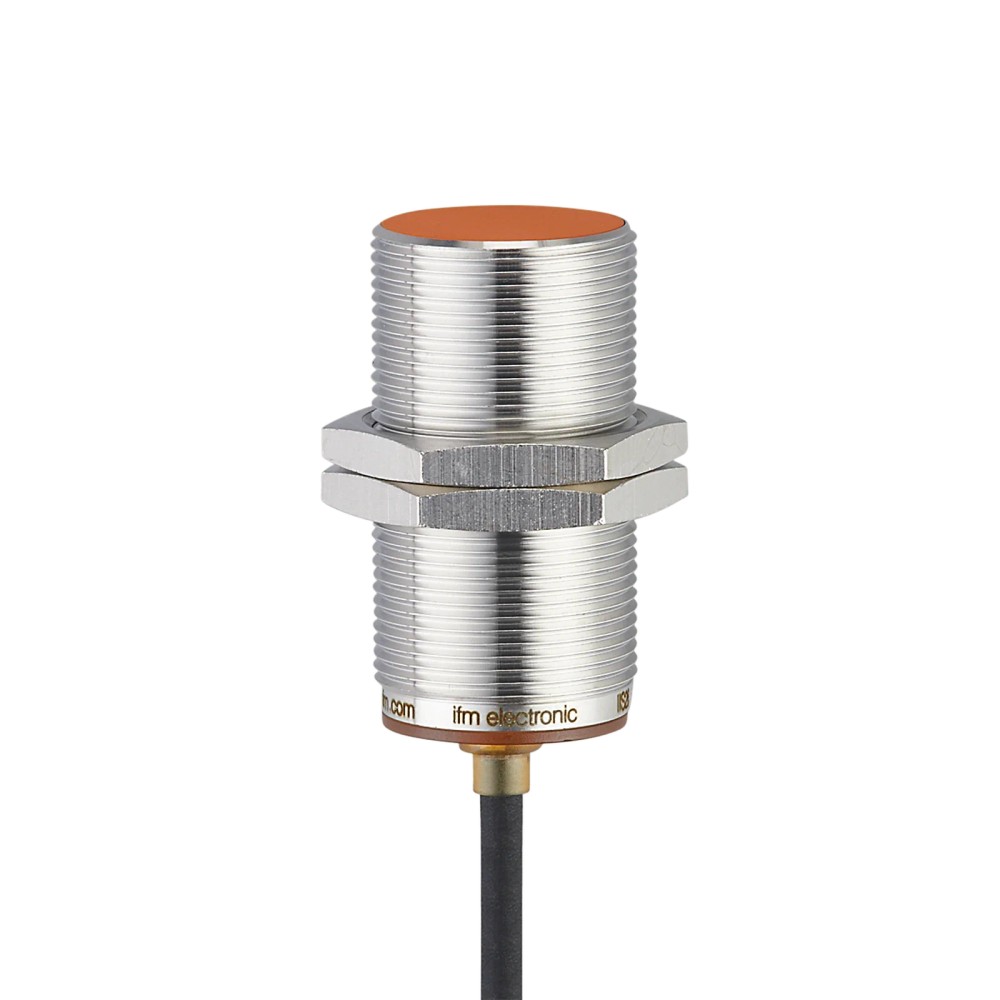

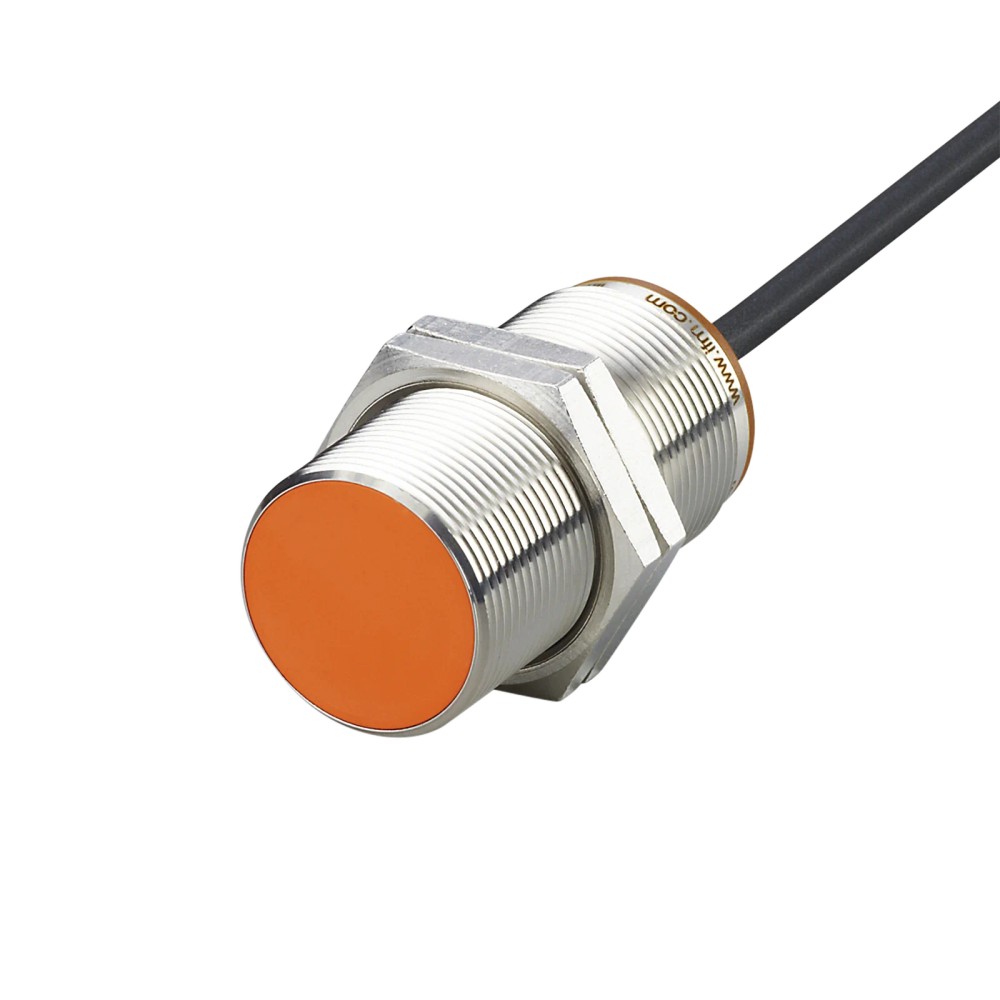

Imagem meramente ilustrativa

R$ 771,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS238
EAN: 4021179276610
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M30...mais

Fechar menu

Saiba mais sobre: "IIS238 IFM - Sensor Indutivo ifm Automação Industrial M30 PNP 15mm"

Destaques do Produto

Tipo de Rosca

M30

Alcance

15 mm

Saída

PNP

Conexão

Cabo 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm Automação Industrial M30 PNP 15mm IIS238

O IIS238 é um sensor indutivo robusto de 30mm de diâmetro, ideal para automação industrial pesada e aplicações com fluidos refrigerantes. Ele utiliza tecnologia de detecção metálica com alcance de 15mm e possui configuração de saída PNP normalmente aberto. Sua construção de alta resistência garante operação em condições ambientais severas, suportando temperaturas de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IIS238
Alcance	15 mm
Montagem	Embutida
Saída	PNP / Normalmente Aberto
Grau de Proteção	IP65/66/67/68/69K
Temperatura	-40 a 85 °C
Conexão	Cabo PUR 2m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial com presença de fluidos refrigerantes e lubrificantes
Ambientes industriais móveis
Aplicações que exijam alta proteção contra umidade e poeira (IP69K)

⚠ Considere outro se precisa de:

Montagem em ambientes onde a temperatura exceda 85 °C
Detecção de materiais não metálicos (vidro, plástico, madeira)
Uso em locais com risco de impacto mecânico frontal superior às especificações de choque

APLICAÇÕES E USO

Detecção de peças metálicas em linhas de produção automatizadas.
Monitoramento de posição em máquinas de embalagem e montagem.
Aplicações sujeitas a lavagens de alta pressão (IP69K).
Ambientes com presença constante de lubrificantes e fluidos refrigerantes.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm Automação Industrial M30 PNP 15mm IIS238, verifique estes pontos:

Quando escolher o IIS238

Ideal para aplicações M30 em ambientes hostis que exigem confiabilidade IP69K e detecção de objetos metálicos a distâncias de até 15mm.

Quando buscar alternativas

Considere outros modelos se a aplicação exigir alcance superior a 15mm, saída NPN, conectores de engate rápido M12 ou montagem não embutida para aplicações específicas.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Alcance de detecção	15 mm	Distância nominal de detecção para alvo metálico padrão
Tipo de montagem	Embutido	Permite montagem nivelada em superfícies metálicas

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação DC padrão industrial
Tipo de saída	PNP	Configuração da comutação de carga
Consumo de corrente	< 10 mA	Corrente de repouso do dispositivo

Dados Mecânicos e Ambientais
Invólucro	M30 x 1,5	Dimensões físicas e padrão de rosca
Grau de proteção	IP65/66/67/68/69K	Níveis de vedação contra sólidos e líquidos
Temperatura ambiente	-40...85 °C	Faixa operacional térmica

COMPATIBILIDADE

Comunicação

• Digital Standard 24V DC

Conexões

Elétrica Cabo 2m PUR, 3 fios

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com lubrificantes	✓	Construção com face ativa em PBT e vedação IP69K resiste a fluidos industriais.
Detecção de alumínio	✓	Sensor possui fator de correção, garantindo detecção de metais não ferrosos.
Uso em ambiente de alta temperatura (acima de 85°C)	✗	Excede o limite operacional térmico especificado para os componentes internos.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm Automação Industrial M30 PNP 15mm IIS238

Verifique se a tensão de alimentação está entre 10-30V DC.
Prepare o furo roscado M30 ou utilize suporte de fixação adequado.
Rosqueie o sensor manualmente e ajuste a posição de detecção em relação ao alvo.
Fixe o sensor utilizando as duas porcas fornecidas, aplicando torque moderado.
Conecte o cabo PUR conforme o diagrama de cores (verificar datasheet).
Verifique o acendimento do LED de status ao aproximar um objeto metálico.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta de forma errática.	Objeto metálico fora da distância sensível de 0-12,15mm ou desalinhado.	Medir a distância física entre o sensor e o objeto alvo com um paquímetro.
LED de status não acende ou erro no CLP.	Curto-circuito na carga ou inversão dos fios de conexão.	Verificar continuidade da fiação e tensão de alimentação conforme esquema elétrico.
Sensor comutando permanentemente (ligado direto).	Acúmulo excessivo de cavacos metálicos na face ativa.	Limpar a face ativa (PBT) do sensor e remover resíduos metálicos.
Perda total de comunicação e sinal.	Cabo rompido por tração ou cisalhamento industrial.	Inspecionar visualmente o cabo PUR de 2 metros quanto a cortes ou vincos.

DOCUMENTAÇÃO TÉCNICA

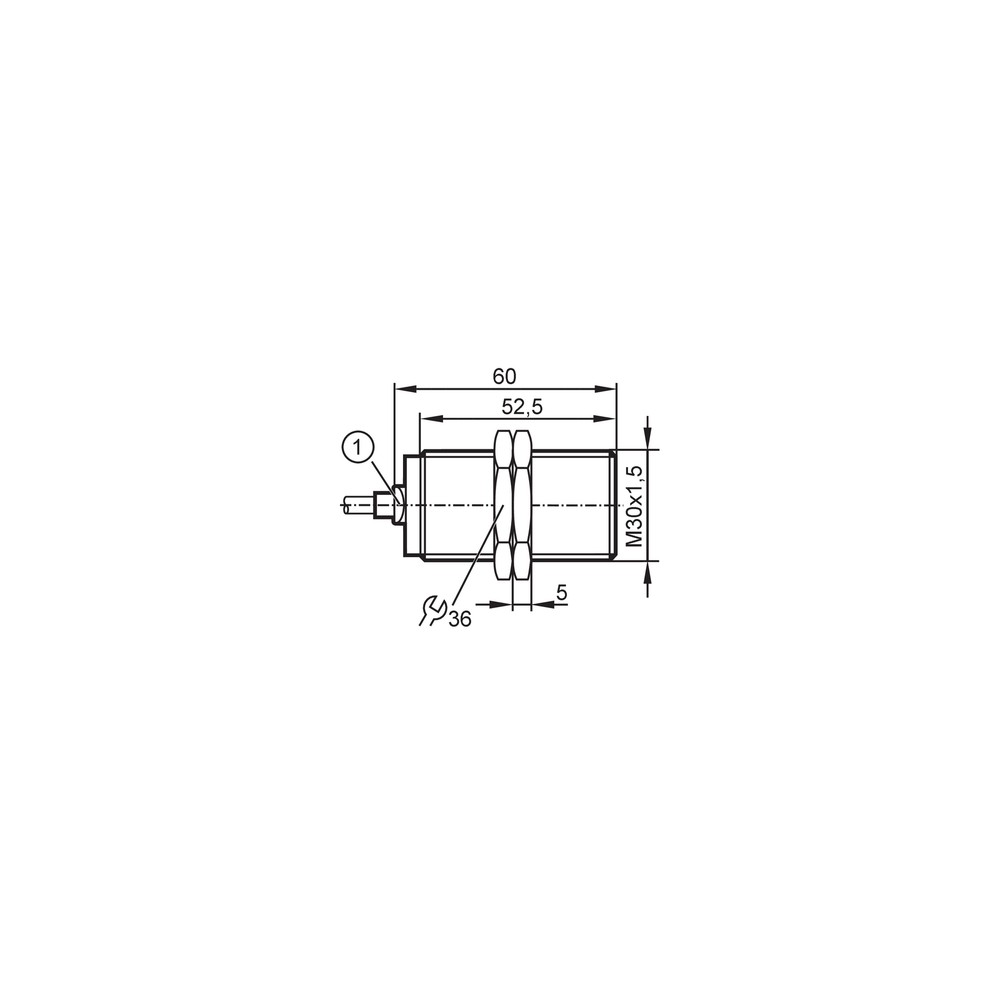

Datasheet Técnico IIS238 (Datasheet) Desenho Dimensional M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIS238 da ifm e qual sua principal função?

O IIS238 é um sensor indutivo M30 com alcance de 15mm, projetado para detecção de objetos metálicos em automação industrial, suportando ambientes com fluidos refrigerantes e lubrificantes.

O que vem na embalagem do sensor IIS238?

O produto acompanha duas porcas de fixação para instalação mecânica, sendo um sensor de 3 fios com cabo PUR integrado de 2 metros.

Este sensor detecta objetos plásticos ou não metálicos?

Este sensor não é indicado para detecção de materiais não metálicos, como plásticos, madeiras ou líquidos não condutores, pois seu princípio de funcionamento exige indução eletromagnética em metais.

Posso usar este sensor em aplicações que exigem detecção acima de 20mm?

Não, este modelo possui montagem embutida e alcance de 15mm. Sensores com exigências de distâncias superiores ou montagem não embutida requerem modelos específicos para essas condições.

O sensor está alimentado, mas não comuta. O que verificar?

A ausência de sinal de comutação pode indicar curto-circuito, sobrecarga ou ruptura do cabo. Verifique o LED de status e utilize um multímetro para checar a tensão de alimentação (10-30V DC) na ponta do cabo.

Como diagnosticar falhas de detecção intermitente no campo?

Sintomas como comutação intermitente ou falha constante podem ser causados por desalinhamento mecânico ou acúmulo de cavacos na face ativa. Verifique se a distância entre o objeto e a face do sensor está dentro da faixa de trabalho (0 a 12,15 mm).

Qual a vantagem deste modelo comparado a um sensor com conector M12?

O IIS238 é a escolha padrão para aplicações em M30 com necessidade de alta robustez IP69K e alcance de 15mm. Alternativas variam conforme a necessidade de conectores M12 (em vez de cabo fixo) ou distâncias de detecção diferentes.

Este sensor é compatível com entradas de CLPs padrão 24V DC?

Sim, este sensor pode substituir outros modelos indutivos M30 PNP de 3 fios com alcance similar, desde que a tensão de operação (10-30V DC) e a configuração da saída (Normalmente Aberto) sejam compatíveis com seu controlador.

Quais cuidados tomar ao instalar o sensor?

A instalação deve respeitar o binário de aperto das porcas para evitar danos à rosca M30. Certifique-se de que o cabo PUR não sofra tensões mecânicas excessivas ou fique em contato com fontes de calor acima de 85°C.

O sensor resiste a jatos de água e lavagens industriais?

O sensor atende aos padrões de robustez IP65, IP66, IP67, IP68 e IP69K, sendo testado contra choques (100g) e vibrações severas, garantindo operação prolongada em ambientes industriais agressivos.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos sem contato físico através de um campo eletromagnético (Ref.: Tipo de produto).

PNP

Tipo de saída onde o sensor comuta a tensão positiva (V+) para a carga (Ref.: Função elétrica).

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água/vapor (Ref.: Grau de proteção).

Montagem Embutida

Design que permite a instalação do sensor nivelado com a superfície de montagem metálica sem interferência no campo (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de comutação de aproximação e afastamento do alvo (Ref.: Histerese).
