Sensor Indutivo IFM IIS234 M30 PNP 15mm

Pré-visualizar: IIS234 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

IIS234 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

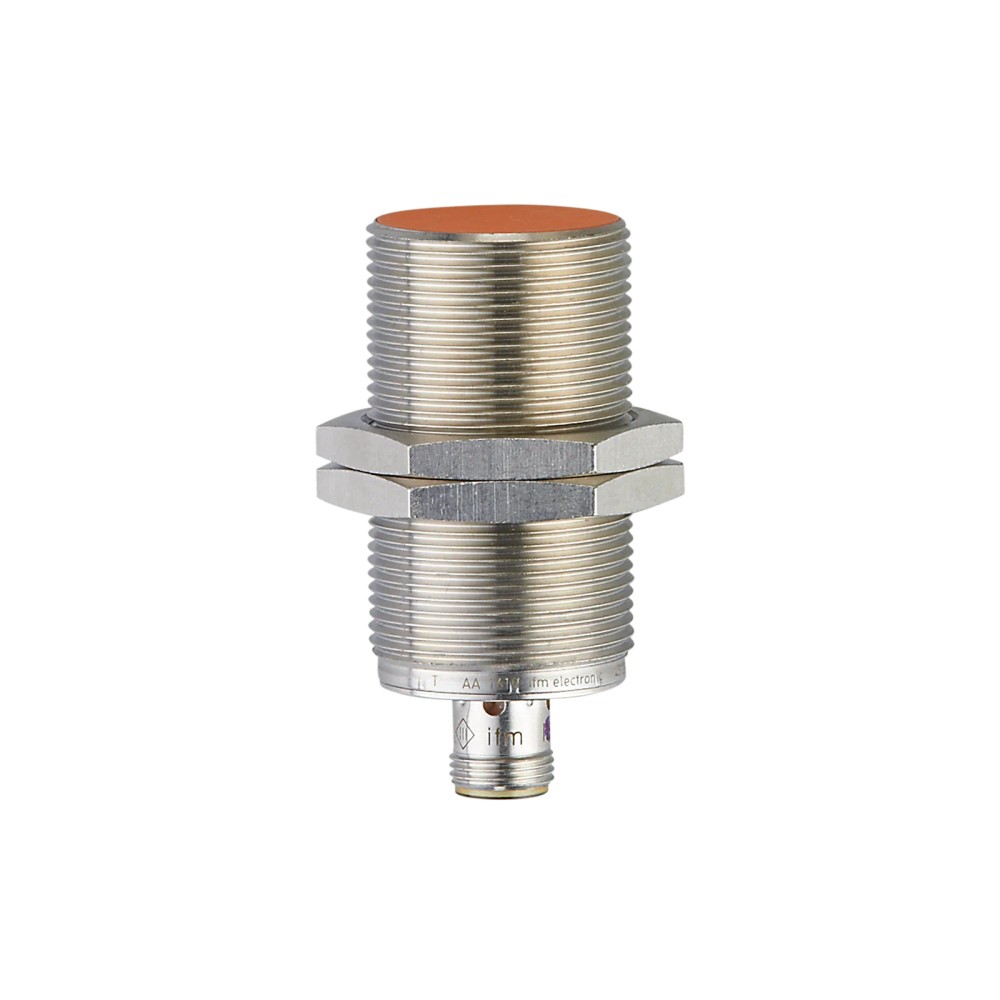

Imagem meramente ilustrativa

R$ 758,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS234
EAN: 4021179273619
NCM do produto: 85365090

Destaques do Produto Rosca M30...mais

Fechar menu

Saiba mais sobre: "IIS234 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm"

Destaques do Produto

Rosca

M30

Alcance

15 mm

Conexão

M12

Saída

PNP / NF

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIS234 M30 PNP 15mm

O IIS234 da IFM é um sensor indutivo robusto com rosca M30, projetado para detecção precisa de objetos metálicos em ambientes industriais, incluindo aqueles com fluidos lubrificantes e refrigerantes. Com uma distância de detecção de 15 mm e montagem embutida, oferece alta durabilidade e versatilidade. O dispositivo utiliza tecnologia PNP, opera com saída normalmente fechada (NF) e é protegido contra condições severas pelo padrão IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IIS234
Marca	IFM
Distância de detecção	15 mm
Montagem	Embutido
Saída	PNP, NF
Conector	M12
Temperatura	-40 a 85 °C
Proteção	IP69K
Tensão	10-30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e linhas de montagem.
Maquinário móvel com exposição a lubrificantes.
Aplicações com alta necessidade de vedação (IP69K).
Detecção de metais ferrosos e não ferrosos em ambientes limpos ou úmidos.

⚠ Considere outro se precisa de:

Instalação em ambientes com temperaturas superiores a 85°C ou inferiores a -40°C.
Aplicações que exijam alimentação em corrente alternada (AC).
Ambientes com interferência eletromagnética extrema sem blindagem adequada.
Uso como dispositivo de segurança de parada de emergência certificado.

APLICAÇÕES E USO

Monitoramento de posição em linhas de produção industrial.
Detecção de fim de curso em cilindros hidráulicos ou pneumáticos.
Aplicações com exposição frequente a fluidos refrigerantes.
Indústria alimentícia ou de bebidas (devido à classificação IP69K).
Maquinário móvel sujeito a vibrações e variações térmicas.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIS234 M30 PNP 15mm, verifique estes pontos:

Quando escolher o IIS234

Ideal para ambientes que exigem alta proteção contra fluidos (IP69K), montagem embutida e detecção em distâncias de até 15mm com tecnologia PNP.

Quando buscar outra alternativa

Se a aplicação exigir sinal de saída do tipo NPN, alimentação em corrente alternada (AC), ou se a distância de detecção for superior a 15mm, verifique outros modelos no catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível para operação contínua
Função elétrica	PNP	Tipo de transistor de saída (comutação positiva)
Função de saída	Normalmente fechado	Estado da saída sem detecção de objeto
Frequência de comutação	100 Hz	Velocidade máxima de operação

Faixa de medição
Alcance de detecção	15 mm	Distância nominal de detecção (Sr)
Tipo de montagem	Embutido	Permite montagem nivelada no metal
Histerese	3...15 % de Sr	Faixa de variação do ponto de comutação

Dados mecânicos
Invólucro	M30 x 1,5 / L = 60 mm	Dimensões físicas e padrão de rosca
Material	Latão revestido com bronze branco	Material do invólucro para resistência à corrosão
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Níveis de estanqueidade contra fluidos e poeira

COMPATIBILIDADE

Comunicação

• Digital 3-fios (PNP)

Conexões

Elétrica Conector M12, 3 pinos

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Automação industrial padrão	✓	Compatível com a maioria das entradas de CLP PNP.
Exposição a óleos e refrigerantes	✓	Classificação IP69K garante vedação total contra fluidos industriais.
Sistemas de controle de 24V DC	✓	Tensão de operação nominal de 10-30V DC.
Ambientes com alta interferência de rádio (HF)	✗	Requer filtragem adicional ou cabos blindados se a EMI exceder a norma EN 61000-4-3.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIS234 M30 PNP 15mm

Certifique-se de que a alimentação elétrica esteja desligada antes da instalação.
Verifique se o suporte de montagem possui furação compatível com rosca M30.
Posicione as porcas de fixação no corpo do sensor conforme a profundidade desejada.
Insira o sensor no suporte e aperte as porcas manualmente (evite torques excessivos).
Conecte o cabo padrão M12, garantindo que o encaixe esteja firme e alinhado.
Ligue a alimentação e verifique a indicação visual dos LEDs de status para confirmar o funcionamento.

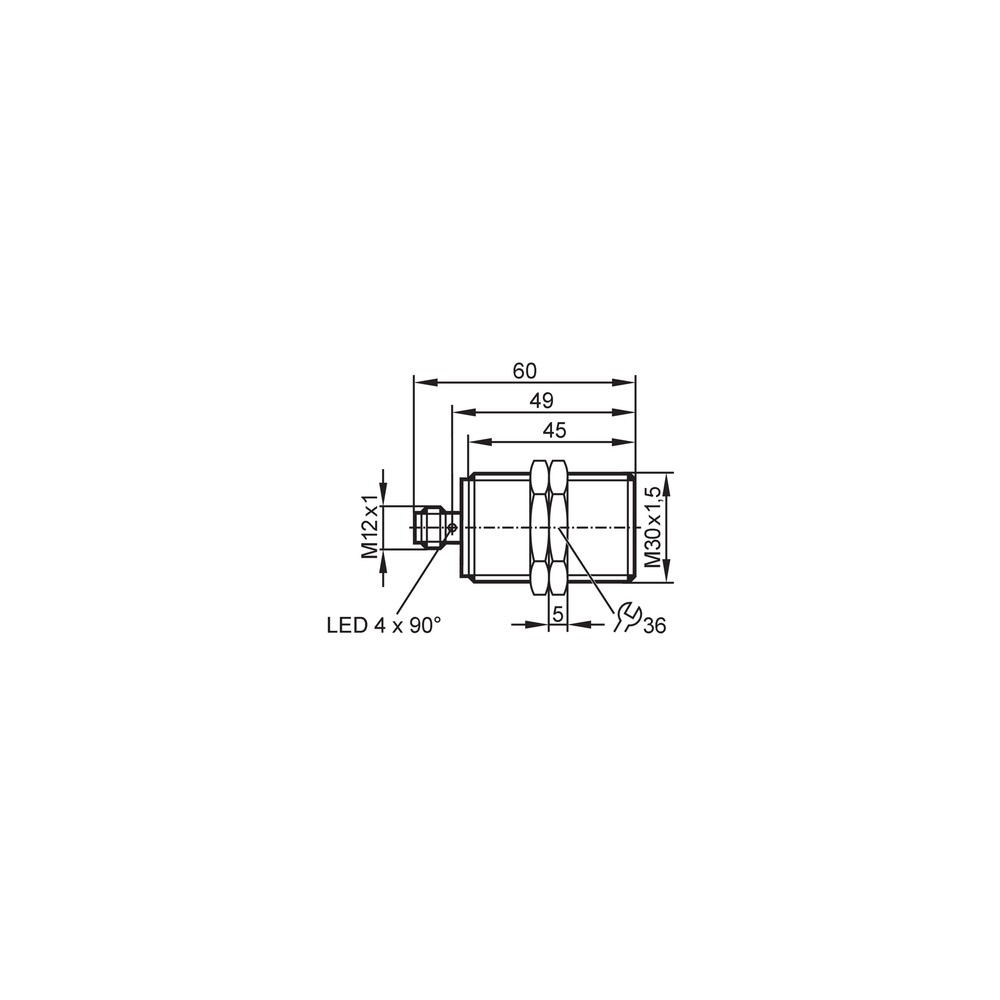

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo.	Objeto metálico fora da distância nominal de 15mm.	Medir a distância real entre a face do sensor e o objeto.
LED de status piscando ou desativado em erro.	Curto-circuito ou sobrecarga na saída de sinal.	Verificar se a carga conectada excede 100mA.
Sinal intermitente ou ausência de sinal.	Conexão elétrica frouxa ou cabo rompido.	Verificar continuidade do conector M12 e integridade do cabo.
Sensor totalmente inoperante.	Polaridade invertida ou falha na tensão de alimentação.	Medir tensão nos pinos 1 (V+) e 3 (V-) do conector M12.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IIS234 (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IIS234 da IFM?

Este é um sensor indutivo de proximidade com rosca M30, destinado à detecção sem contato de objetos metálicos em aplicações de automação industrial e maquinário móvel.

O que acompanha o produto na embalagem?

O sensor acompanha duas porcas de fixação para instalação em painéis ou suportes roscados.

Posso utilizar este sensor em uma rede de alimentação AC?

Não, este modelo foi projetado estritamente para alimentação DC (10-30V). O uso em redes AC causará danos permanentes ao equipamento.

Este sensor suporta ambientes com fluidos industriais?

Sim, ele é adequado para ambientes com presença de fluidos refrigerantes e lubrificantes, possuindo grau de proteção IP69K.

O que verificar se o sensor não está comutando?

O sintoma típico é o LED de status não acender ou não sinalizar a mudança de estado ao aproximar o metal. A causa provável é a detecção fora da distância nominal (Sr) de 15mm ou falha na alimentação.

O que significa se a saída do sensor estiver travada em estado alto ou baixo?

Geralmente indica um curto-circuito na carga ou sobrecarga na saída PNP. Verifique a fiação e a corrente de consumo do dispositivo conectado, que deve ser inferior a 100 mA.

Este modelo é melhor que versões de montagem não embutida?

O IIS234 é um modelo para montagem embutida, oferecendo maior robustez para automação. Compare com alternativas de montagem não embutida se precisar de maior alcance de detecção em detrimento da proteção da face ativa.

Como decidir entre NF e NA para minha aplicação?

A escolha depende da necessidade de sinalização: este modelo é 'Normalmente Fechado' (NF). Se seu sistema de automação espera um sinal quando o objeto está ausente, este é o correto.

Quais cuidados tomar na instalação mecânica?

Deve ser instalado com cuidado para não exceder o torque máximo nas porcas de fixação. Certifique-se de que a superfície de detecção esteja livre de acúmulo de cavacos metálicos que possam gerar falsos positivos.

Qual a procedência deste sensor?

O produto é original e faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência técnica conforme especificado na ficha do fabricante.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o polo positivo da alimentação para a carga. (Ref.: Função elétrica PNP)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água. (Ref.: Proteção IP)

Montagem Embutida

O sensor pode ser instalado rente à superfície metálica de montagem sem interferir no campo magnético. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, garantindo estabilidade. (Ref.: Histerese 3...15 % de Sr)

Distância de comutação Sr

Distância nominal de detecção garantida para o alvo padrão. (Ref.: Alcance de detecção 15 mm)
