Sensor Indutivo IFM IIS230 M30 PNP 15mm

Pré-visualizar: IIS230 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

IIS230 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

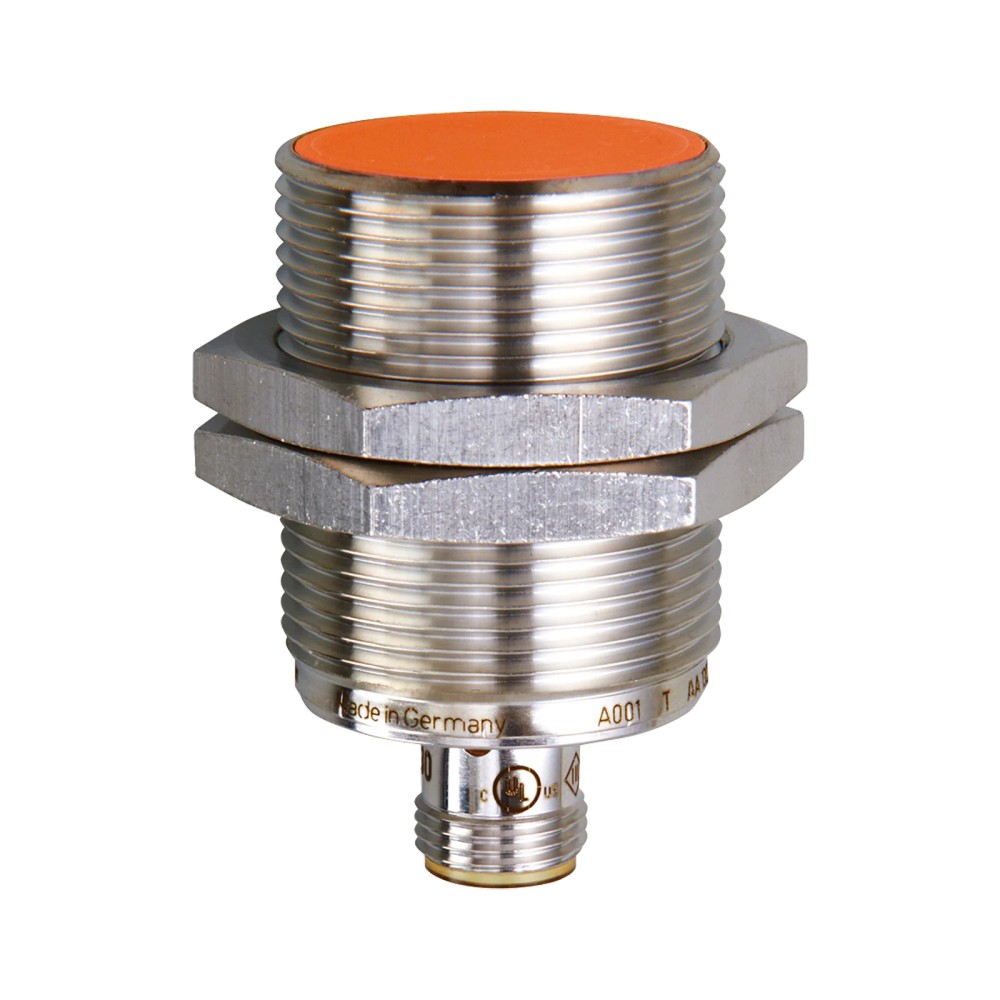

Imagem meramente ilustrativa

R$ 758,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS230
EAN: 4021179271714
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15 mm...mais

Fechar menu

Saiba mais sobre: "IIS230 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm"

Destaques do Produto

Alcance nominal

15 mm

Saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 fios

Instalação

Embutida, rosca M30 x 1,5

Ambiente

-40...85 °C; IP65, IP66, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIS230 M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm

O IFM IIS230 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance de detecção nominal de 15 mm e conexão elétrica M12 de 3 fios. Seu invólucro roscado M30 x 1,5 permite montagem embutida, e a ficha informa proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo	IIS230
Alcance de detecção	15 mm
Tipo de saída	PNP, normalmente aberto
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 fios
Montagem e dimensão	Embutida; M30 x 1,5; comprimento 50 mm
Frequência de comutação	100 Hz
Temperatura ambiente	-40...85 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, respeitando alcance nominal de 15 mm e distância de trabalho informada de 0...12,15 mm.
Aplicações com alimentação DC entre 10 e 30 V e entrada de controle compatível com saída PNP normalmente aberta.
Instalações que aceitem montagem embutida em rosca M30 x 1,5 e conexão M12.
Aplicações industriais, móveis e com fluidos refrigerantes e lubrificantes, conforme indicação da ficha do produto e respeitando as condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecione quando o circuito exigir saída NPN, normalmente fechada ou sinal analógico: a ficha identifica a saída como PNP normalmente aberta.
Não selecione para alimentação fora da faixa de 10...30 V DC ou para frequência de comutação requerida acima de 100 Hz.
Não use a distância nominal de 15 mm como garantia de detecção igual para todos os metais; a ficha informa fatores de correção diferentes conforme o material.

APLICAÇÕES E USO

Uso declarado pelo fabricante: automação industrial, aplicações industriais e aplicações móveis. Confirme que a montagem, o circuito e o ambiente respeitam os limites do datasheet.
Uso declarado na ficha: aplicações com fluidos refrigerantes e lubrificantes; a classificação IP informada não substitui a verificação das condições específicas de instalação e exposição.
Possibilidade de detecção de peças metálicas em máquinas: o alcance efetivo depende do material, considerando os fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre.
Possibilidade de monitoramento de posição ou presença em sistemas de controle: requer entrada compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC; a aplicação específica não é descrita na ficha.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIS230 M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm, verifique estes pontos:

Escolha o IIS230 quando

A aplicação exigir sensor indutivo PNP normalmente aberto, alcance nominal de 15 mm, alimentação de 10...30 V DC, instalação embutida em rosca M30 x 1,5 e conexão M12.

Verifique outra configuração quando

O sistema exigir uma função de saída diferente, outra tecnologia de detecção, frequência superior a 100 Hz, alimentação fora da faixa especificada ou dimensão de montagem diferente. Confirme a configuração necessária no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o produto.
Fabricante e modelo	IFM IIS230	Identificação do modelo no anúncio.
Aplicação indicada	Aplicações industriais, automação industrial e aplicações móveis; uso com fluidos refrigerantes e lubrificantes	Aplicações declaradas na ficha; verificar as condições concretas da instalação.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características indicadas nos dados do produto.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classificação indicada nos dados técnicos.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Proteção contra curto-circuitos	Sim	Recurso de proteção especificado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC listados na ficha.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional especificado para a saída.
Frequência de comutação DC	100 Hz	Frequência de comutação informada.
Corrente constante máxima da saída DC	100 mA	Limite máximo indicado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Indicação de estado	4 x LED amarelo para status de chaveamento	Indicação visual de estado listada nos dados do produto.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal declarado.
Distância real de comutação Sr	15 ± 10 % mm	Valor e tolerância indicados na ficha.
Distância de trabalho	0...12,15 mm	Faixa de trabalho informada.
Histerese	3...15 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação expressa em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para materiais diferentes; considerar ao avaliar a distância efetiva de detecção.
Método de montagem	Embutido	Método de montagem indicado para o sensor.

Conexões elétricas
Conexão	1 x M12, codificação A	Tipo de conexão elétrica especificado.
Configuração	3 fios	Configuração elétrica indicada no anúncio.
Contatos	3, dourados	Quantidade e acabamento dos contatos informados.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classificações de proteção declaradas para o produto.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio indicada na ficha.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio indicada na ficha.
Certificações e dados UL	UL Ta -25...70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Informações UL listadas na ficha; observar a faixa Ta indicada para essa aprovação.

Dados mecânicos e materiais
Dimensão roscada	M30 x 1,5	Diâmetro e passo da rosca do invólucro.
Comprimento	50 mm	Comprimento informado para o produto.
Invólucro	Forma construtiva de roscas	Descrição construtiva da carcaça.
Material do invólucro	Latão revestido com bronze branco	Material indicado na ficha.
Material da face ativa	PBT laranja	Material indicado na ficha.
Material da janela de LEDs	PEI	Material indicado na ficha.
Material das porcas de fixação	Latão revestido com bronze branco	Material indicado na ficha.
Peso	105,8 g	Peso informado nos dados do produto.
Porcas de fixação incluídas	2	Quantidade indicada como material incluído.

Dados de confiabilidade e identificação comercial
MTTF	1637 anos	Valor informado no conjunto de dados do produto; não representa prazo de garantia.
SKU e part number	IIS230	Identificadores comerciais informados.
GTIN	4021179271714	Código de identificação comercial informado.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado na ficha; o produto fornece saída de comutação PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 3 contatos dourados; configuração de 3 fios. Alimentação de 10...30 V DC. A saída é PNP normalmente aberta, com corrente constante máxima de 100 mA e queda de tensão máxima de 2,5 V. A ficha não especifica pinagem detalhada; consulte o datasheet antes de ligar.

Processo Invólucro roscado M30 x 1,5, comprimento de 50 mm, para montagem embutida. A conexão M12 é elétrica e não deve ser confundida com a rosca de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta e carga dentro do limite indicado	✓	A ficha especifica saída PNP normalmente aberta e corrente constante máxima de 100 mA; confirme os requisitos da entrada e da carga.
Instalação com alimentação entre 10 e 30 V DC	✓	Essa é a faixa de tensão de operação informada para o sensor.
Instalação que aceite montagem embutida M30 x 1,5	✓	A ficha identifica forma construtiva roscada M30 x 1,5 e método de montagem embutido.
Circuito que exija saída NPN, normalmente fechada ou sinal analógico	✗	A saída especificada para este modelo é PNP normalmente aberta.
Aplicação que exija frequência de comutação acima de 100 Hz	✗	A frequência de comutação DC informada é 100 Hz.
Detecção de materiais com alcance nominal equivalente ao aço	✗	A ficha informa fatores de correção: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3. O alcance efetivo depende do material.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIS230 M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm

Confirme que o modelo IIS230, a saída PNP normalmente aberta e a alimentação de 10...30 V DC correspondem aos requisitos do circuito.
Verifique a rosca M30 x 1,5, o espaço disponível e a montagem embutida prevista para o sensor.
Instale o sensor sem exceder as condições mecânicas da aplicação; consulte o datasheet para orientações de montagem e dimensões.
Conecte o cabo ou conector M12 com codificação A. Consulte a pinagem oficial antes de energizar, pois a ficha fornecida não detalha a atribuição dos pinos.
Confira a compatibilidade da entrada de controle com saída PNP e respeite a corrente constante máxima de 100 mA.
Após a instalação, verifique a detecção na distância de trabalho aplicável ao material-alvo e observe os LEDs amarelos de status de chaveamento.

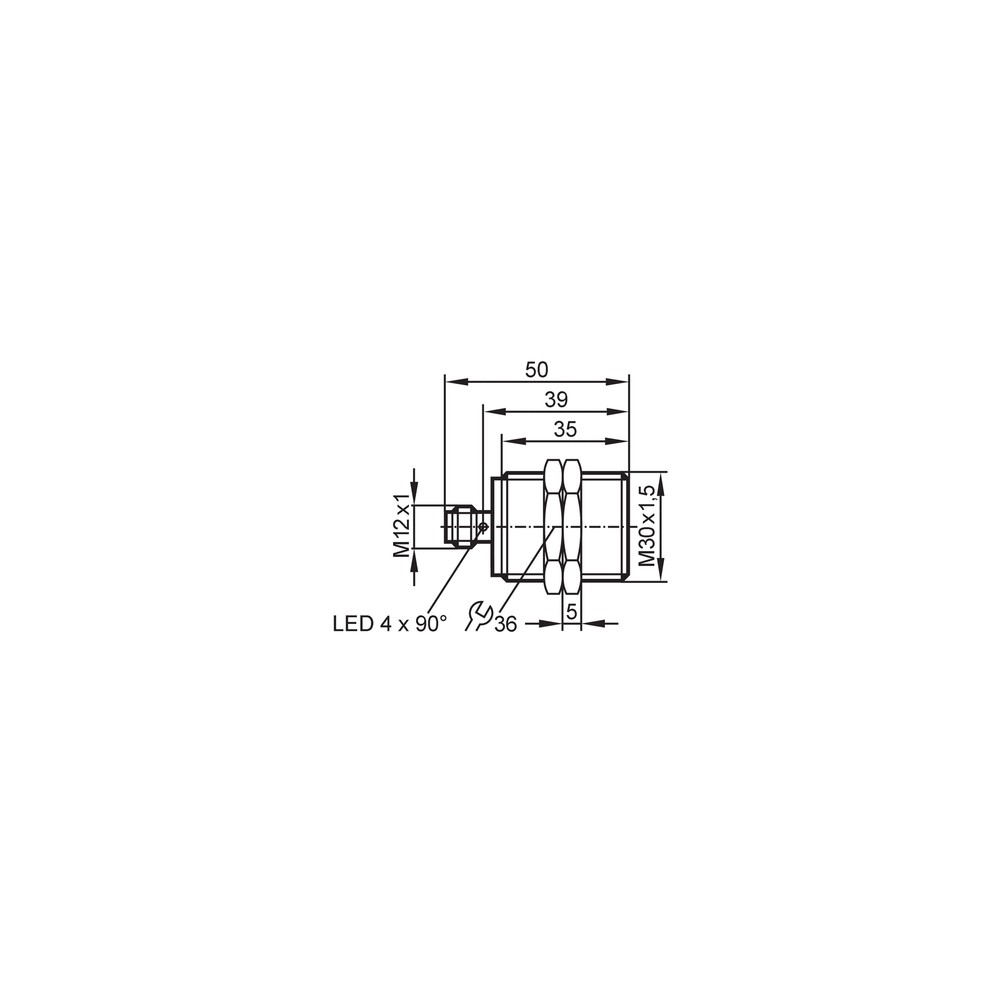

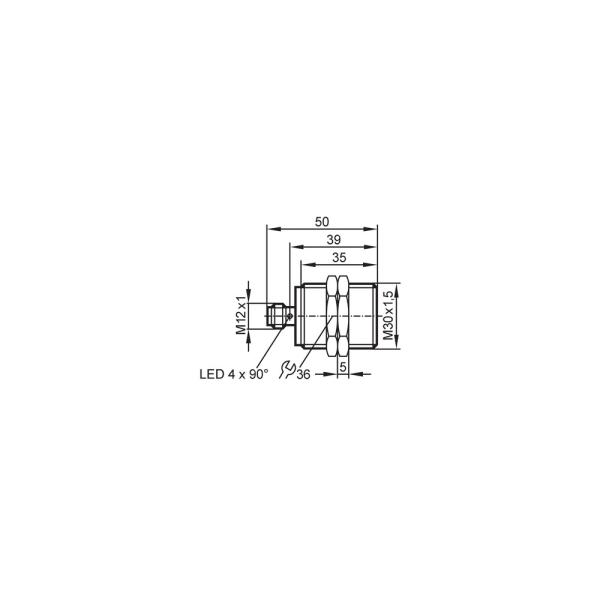

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa, ligação incorreta ou distância/material do alvo que não atende às condições de detecção.	Meça a alimentação nos terminais, confira o circuito PNP e compare a distância com os dados de alcance e os fatores de correção do material.
A entrada do controlador não reconhece o sinal do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou carga acima do limite especificado.	Confirme o tipo de entrada do controlador, a lógica esperada e a corrente da carga; a ficha informa corrente constante máxima de saída de 100 mA.
A comutação ocorre em uma distância menor do que a esperada.	O fator de correção do material-alvo reduz a distância em relação à referência de aço.	Identifique o material e compare seu fator informado: aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3.
O estado indicado pelos LEDs não corresponde ao estado esperado do sistema.	Conexão elétrica incorreta, interpretação diferente da função normalmente aberta ou instalação fora das condições de detecção.	Observe os LEDs de chaveamento, confirme a lógica PNP normalmente aberta e verifique alimentação, ligação e posição do alvo antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IIS230 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIS230 e para que serve?

É um sensor indutivo para detectar objetos metálicos em sistemas de automação. Tem saída PNP normalmente aberta e alcance nominal de 15 mm.

Esse sensor funciona com qualquer entrada de CLP?

Não necessariamente: a entrada precisa ser compatível com saída PNP normalmente aberta. Verifique também a alimentação DC de 10...30 V e a corrente da carga.

O que acompanha o IIS230?

A ficha informa duas porcas de fixação incluídas. Não especifica a inclusão de cabo ou de outros acessórios.

Posso usar o IIS230 com saída NPN?

Não como sensor NPN: a ficha identifica a saída deste modelo como PNP normalmente aberta. Se o circuito exigir NPN, confirme outro modelo com essa função.

Ele detecta cobre, alumínio e aço inoxidável a 15 mm?

A ficha não indica alcance de 15 mm igual para todos esses materiais. Os fatores de correção informados são 0,3 para cobre, 0,4 para alumínio e 0,7 para aço inoxidável.

O sensor não está comutando; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a ligação e se o circuito é compatível com PNP normalmente aberto. Confira também a distância e o material do alvo.

A entrada do controlador não recebe o sinal; o sensor pode estar danificado?

Pode haver incompatibilidade da entrada com PNP ou uma carga acima do limite antes de haver falha do sensor. Confirme a lógica da entrada e compare a corrente com o máximo constante de 100 mA informado.

É melhor comprar o sensor avulso ou um kit?

A ficha descreve uma unidade do IIS230 e duas porcas de fixação, sem indicar kit ou cabo incluído. Se a instalação exigir cabo M12, verifique sua disponibilidade separadamente.

Como escolho entre este sensor e outro modelo?

Escolha o IIS230 quando precisar de saída PNP normalmente aberta, alcance nominal de 15 mm, rosca M30 x 1,5 e frequência de comutação de até 100 Hz. Para outra lógica de saída, dimensão ou frequência, compare os requisitos com o datasheet do modelo alternativo.

Como devo fazer a ligação elétrica?

Use a conexão M12 codificação A e confirme a pinagem no datasheet antes de energizar. A ficha identifica configuração de 3 fios, mas não apresenta aqui a atribuição detalhada dos pinos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos metálicos sem contato mecânico. (Ref.: tipo de produto)

PNP

Tipo de saída de comutação indicado para o IIS230; a entrada conectada deve ser compatível com essa saída. (Ref.: função elétrica PNP)

Normalmente aberta

Função de saída declarada para o sensor; confirme a lógica esperada pelo circuito de controle. (Ref.: função de saída)

Símbolo usado na ficha para a distância real de comutação, indicada como 15 ± 10 %. (Ref.: distância real de comutação Sr)

Montagem embutida

Método de montagem indicado para o invólucro roscado do sensor. (Ref.: método de montagem)
