Sensor Indutivo IFM IIS229 M30

Pré-visualizar: IIS229 IFM - Sensor Indutivo IFM Automação Industrial M30 22mm NPN NA M12

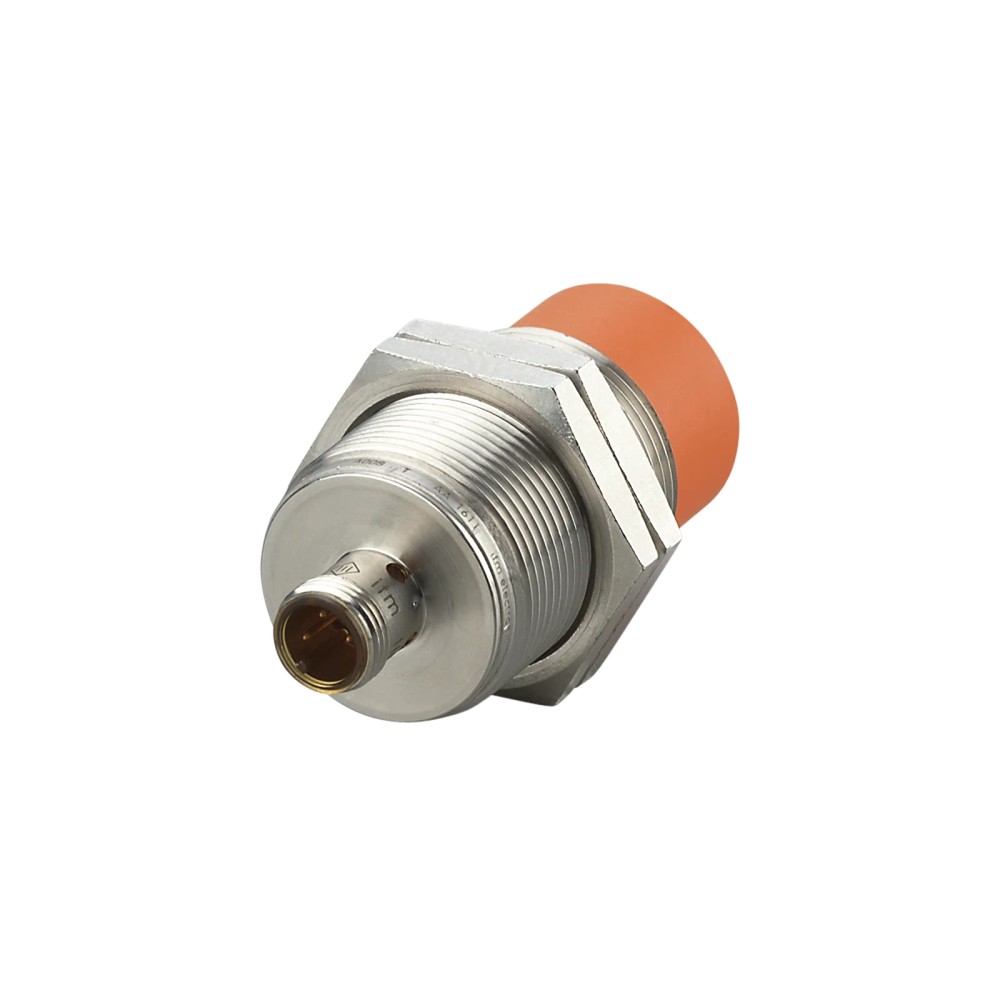

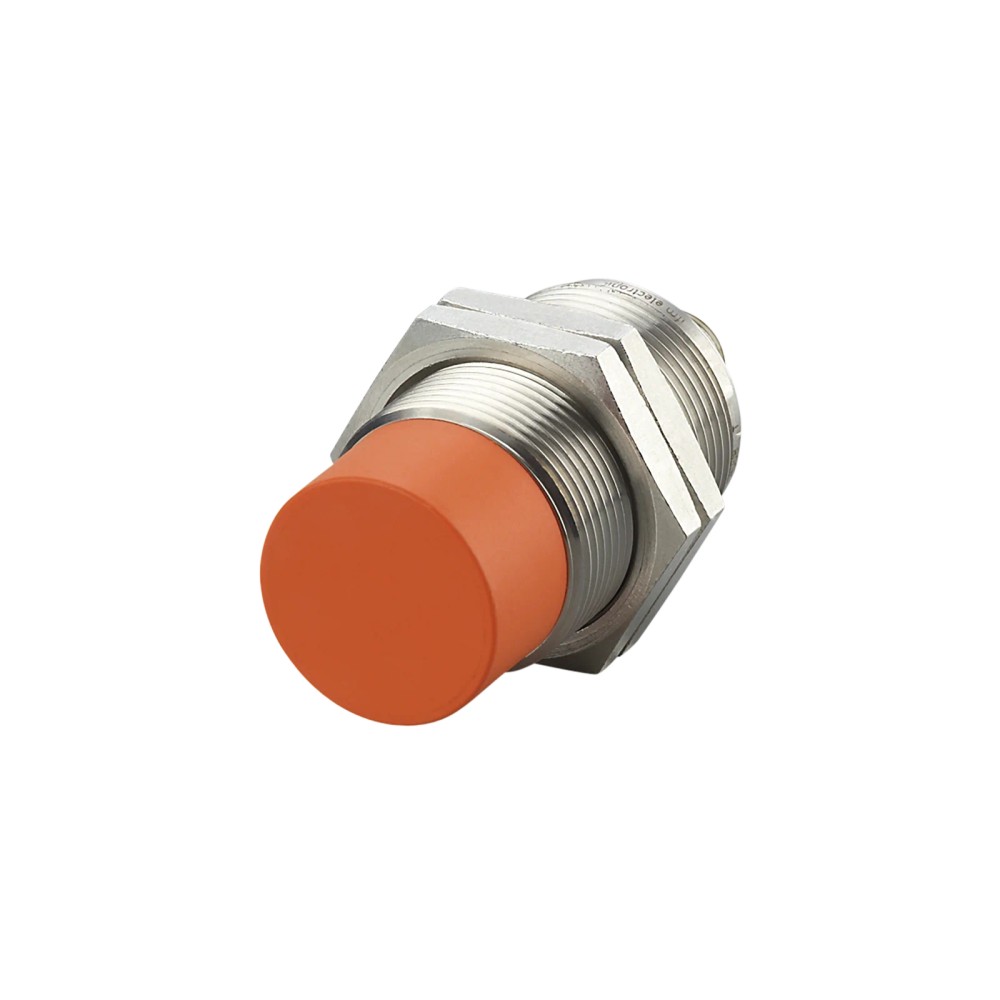

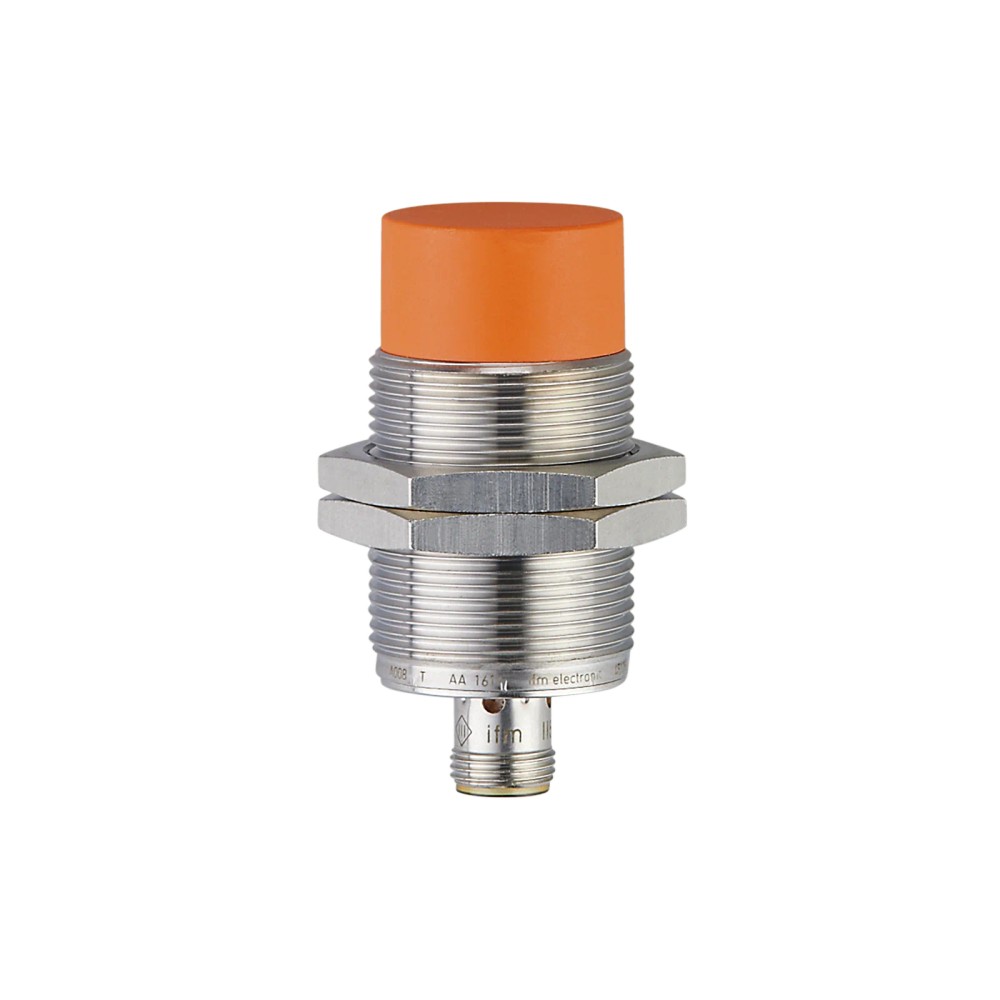

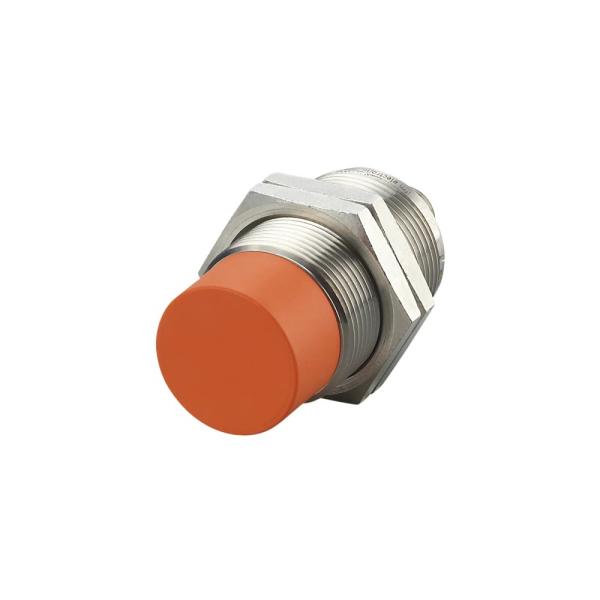

IIS229 IFM - Sensor Indutivo IFM Automação Industrial M30 22mm NPN NA M12

Imagem meramente ilustrativa

R$ 758,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS229
EAN: 4021179271707
NCM do produto: 85365090

Destaques do Produto Alcance nominal 22 mm...mais

Fechar menu

Saiba mais sobre: "IIS229 IFM - Sensor Indutivo IFM Automação Industrial M30 22mm NPN NA M12"

Destaques do Produto

Alcance nominal

22 mm

Tipo de saída

NPN, normalmente aberta

Montagem

Não embutida

Conexão

M12, 3 contatos

Alimentação

10...30 V DC

Formato roscado

M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IIS229, M30 x 1,5, alcance de detecção de 22 mm, NPN normalmente aberto, conexão M12

O IFM IIS229 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui alcance de detecção nominal de 22 mm, saída NPN normalmente aberta e montagem não embutida. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e dimensões	M30 x 1,5; comprimento de 60 mm
Alcance de detecção	22 mm; montagem não embutida
Saída	NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos
Frequência de comutação	100 Hz
Temperatura ambiente	-40...85 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Material do invólucro	Latão revestido com bronze branco

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais e de automação, respeitando o alcance nominal e a montagem não embutida.
Aplicações industriais móveis e ambientes com fluidos refrigerantes ou lubrificantes, conforme a descrição do fabricante.
Instalações que utilizem entrada compatível com saída NPN normalmente aberta e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir montagem embutida: o IIS229 é especificado para montagem não embutida.
Não selecionar sem validar a compatibilidade elétrica quando o controlador exigir saída PNP, contato seco ou uma lógica diferente de NPN normalmente aberto.
Não assumir detecção de materiais não metálicos; a ficha identifica o produto como sensor indutivo e não especifica detecção desses materiais.

APLICAÇÕES E USO

Uso declarado pelo fabricante: detecção indutiva em aplicações industriais e de automação, inclusive aplicações móveis e ambientes com fluidos refrigerantes e lubrificantes. Respeite os limites de temperatura, alimentação, saída e montagem informados na ficha.
Aplicação possível, a validar no projeto: detecção de peças metálicas em máquinas ou equipamentos cuja geometria permita instalação não embutida e cujo circuito aceite saída NPN normalmente aberta. A distância efetiva depende do material; consulte os fatores de correção do fabricante.
A ficha não estabelece compatibilidade com alvos não metálicos nem com um protocolo de comunicação; valide o material-alvo e a interface do controlador antes da especificação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IIS229, M30 x 1,5, alcance de detecção de 22 mm, NPN normalmente aberto, conexão M12, verifique estes pontos:

Escolha o IIS229

Quando a aplicação requer detecção indutiva não embutida, alcance nominal de 22 mm, saída NPN normalmente aberta, alimentação de 10...30 V DC e conexão M12 de 3 contatos.

Busque outra configuração

Quando o circuito de entrada exige PNP ou outro tipo de saída, ou quando a montagem precisa ser embutida. Confirme também o alcance necessário e as condições de instalação no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional indicada na ficha.
Modelo	IIS229	Código do produto.
Marca	IFM / ifm electronic	Fabricante indicado no cadastro.
Aplicação declarada	Aplicações industriais, móveis, de automação industrial e com fluidos refrigerantes e lubrificantes	Cenários descritos na ficha do produto.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características informadas no cadastro técnico.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo indicado na ficha.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classe de emissão informados no cadastro.

Saída de comutação
Função elétrica	NPN	Tipo de saída de comutação.
Função de saída	Normalmente aberto	Estado funcional da saída especificado.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação informada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua da saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.

Detecção e desvios
Alcance de detecção	22 mm	Alcance nominal especificado para a montagem não embutida.
Distância real de comutação Sr	22 ± 10 % mm	Valor real de comutação informado na ficha.
Distância de trabalho	0...17,82 mm	Faixa de trabalho indicada no cadastro técnico.
Histerese	3...15 % de Sr	Variação entre os pontos de comutação e desativação, expressa em relação a Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material indicados na ficha; considerar ao avaliar a distância de detecção.

Conexão elétrica
Conexão	1 x M12, codificação A	Tipo de conexão indicado.
Contatos	3, dourados	Quantidade e acabamento especificados para o conector.
Número de fios	3 fios	Dado de conexão indicado nos atributos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Graus declarados na ficha; a adequação depende da instalação e das condições de exposição.
Alteração rápida da temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 ciclos	Condições de ensaio informadas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Ensaio de choque informado na ficha.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Ensaio de choque duradouro informado.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio de vibração especificadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio declarado na ficha.
Certificação UL	Ta: -25...70 °C; enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; número de aprovação UL: A001; arquivo UL: E174191	Dados UL conforme cadastrados; faixa de temperatura da certificação difere da temperatura ambiente geral indicada.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão da rosca do corpo.
Comprimento	60 mm	Comprimento indicado para o sensor.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Material do invólucro	Latão revestido com bronze branco	Material listado para o invólucro.
Material da janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Material das porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas.
Material da face ativa	PBT laranja	Material indicado para a face ativa.
Peso	107,9 g	Peso informado no cadastro técnico.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.

Displays e operação
Indicador de status	4 LEDs amarelos de status de chaveamento	Indicação visual informada.
Software embarcado	Sim	Campo indicado no cadastro; não há função ou configuração detalhada.

Confiabilidade e identificação comercial
MTTF	1603 anos	Valor informado no cadastro; não representa garantia nem vida útil assegurada.
SKU / Part number	IIS229	Identificação do produto.
GTIN	4021179271707	Identificação comercial cadastrada.
NCM	8536.50.90	Classificação fiscal cadastrada.
Unidades por embalagem	1 peça	Quantidade indicada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha; a saída é de comutação discreta NPN normalmente aberta.

Conexões

Elétrica Conector 1 x M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC. Saída NPN normalmente aberta, corrente máxima constante da saída de comutação DC de 100 mA e queda de tensão máxima de 2,5 V. Verifique a pinagem no datasheet antes de ligar; não há diagrama de ligação específico fornecido no contexto.

Processo Corpo roscado M30 x 1,5, comprimento de 60 mm; montagem não embutida. Não se trata de uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal discreto NPN normalmente aberto e alimentação de 10...30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação indicados para o sensor; valide os limites de corrente e queda de tensão da entrada.
Controlador cuja entrada exige sinal PNP	✗	O IIS229 tem saída NPN; a ficha não indica saída PNP.
Montagem em alojamento que exige instalação embutida	✗	O tipo de montagem especificado é não embutido.
Instalação que acomoda rosca M30 x 1,5 e conector M12 de 3 contatos	✓	As dimensões mecânicas e a conexão elétrica correspondem às especificações do produto; confirme espaço e pinagem no projeto.
Aplicação com fluidos refrigerantes ou lubrificantes	✓	A descrição do produto inclui esse tipo de aplicação. A ficha lista graus de proteção IP65, IP66, IP67, IP68 e IP69K; a adequação final depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IIS229, M30 x 1,5, alcance de detecção de 22 mm, NPN normalmente aberto, conexão M12

Confirme no projeto a necessidade de montagem não embutida, a rosca M30 x 1,5 e o espaço para o corpo de 60 mm.
Verifique que o controlador aceite saída NPN normalmente aberta e que a alimentação disponível esteja entre 10 e 30 V DC.
Consulte o datasheet para identificar a pinagem do conector M12 antes de realizar a ligação; não deduza a pinagem apenas pela quantidade de contatos.
Instale o sensor sem obstruir a face ativa e posicione o alvo dentro da distância de trabalho aplicável ao material, considerando o fator de correção informado.
Fixe o sensor usando as porcas fornecidas e evite aplicar esforços ou alterações que não estejam descritos na documentação do fabricante.
Após a ligação, energize o circuito e confira a resposta da saída e os LEDs de status; verifique a instalação contra as condições ambientais e os limites elétricos especificados.

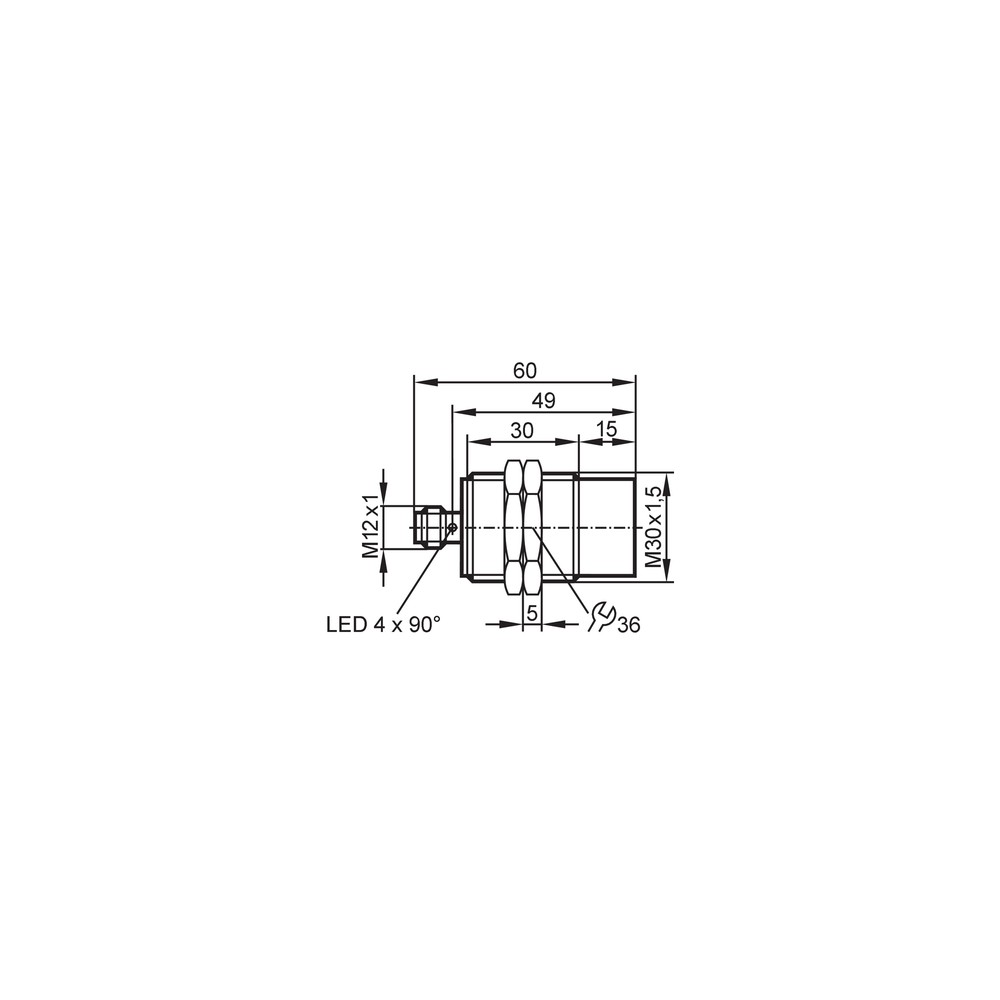

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou entrada do controlador incompatível com saída NPN normalmente aberta.	Meça a alimentação no sensor e confira se está entre 10 e 30 V DC; depois valide a pinagem no datasheet e confirme o tipo de entrada do controlador.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço, ou alvo fora da distância de trabalho aplicável.	Confirme o material do alvo e compare seu fator de correção com os valores da ficha; meça a distância entre a face ativa e o alvo.
O estado da saída oscila perto do ponto de detecção.	Alvo operando próximo ao ponto de comutação, variação da posição ou histerese própria do sensor.	Observe a posição do alvo durante a comutação, confira a distância de trabalho e verifique se a montagem está firme.
A saída deixa de comutar após a ligação ao circuito.	Corrente exigida acima do limite da saída ou curto-circuito na carga ou cabeamento.	Confira se a corrente constante da carga não excede 100 mA e inspecione a ligação por curto-circuito; a ficha informa proteção contra sobrecarga e curto-circuito.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IIS229 em português (Datasheet) Desenho em escala IFM IIS229 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIS229 e para que serve?

É um sensor indutivo para detectar objetos em aplicações industriais e de automação. Sua saída é NPN normalmente aberta e o alcance nominal é de 22 mm.

O que preciso verificar para ligar o IIS229 ao meu CLP?

O CLP deve aceitar uma entrada compatível com NPN normalmente aberto, e a alimentação precisa estar entre 10 e 30 V DC. Confira a pinagem do conector M12 no datasheet antes de fazer a ligação.

O produto acompanha o conector ou cabo M12?

A ficha especifica uma conexão M12 de 3 contatos, mas não informa cabo ou conector adicional como acessório incluído. Os itens incluídos explicitamente são duas porcas de fixação.

Posso instalar este sensor embutido em uma peça metálica?

Não é a configuração especificada: o IIS229 é indicado para montagem não embutida. Para essa geometria, selecione uma versão cuja ficha declare montagem embutida.

Ele detecta plástico, madeira ou outros materiais não metálicos?

A ficha caracteriza o IIS229 como sensor indutivo e não especifica detecção de materiais não metálicos. Confirme a tecnologia necessária para o material-alvo antes da seleção.

O sensor está ligado, mas o CLP não muda de estado. O que verifico antes de trocar?

Verifique primeiro a tensão de alimentação, a pinagem e se a entrada do CLP aceita NPN normalmente aberto. Confira também se o alvo está dentro da distância de trabalho e se o LED de status de chaveamento responde.

A distância de detecção ficou menor com meu alvo. O sensor está com defeito?

Não necessariamente: a ficha informa fatores de correção diferentes conforme o material, incluindo valores inferiores a 1 para aço inoxidável, latão, alumínio e cobre. Identifique o material e compare a distância de instalação com o alcance corrigido.

É melhor comprar o IIS229 ou escolher um sensor PNP?

Escolha o IIS229 se o circuito aceitar saída NPN normalmente aberta e montagem não embutida. Se a entrada exigir PNP, selecione uma versão com saída compatível; essa saída não é indicada para o IIS229.

Como posiciono o sensor em relação ao alvo?

Instale-o como dispositivo não embutido e mantenha o alvo dentro da distância de trabalho adequada ao material. Use o desenho dimensional e o datasheet para conferir as dimensões e a instalação.

Como evitar dano na saída ao conectar a carga?

Confira a ligação no datasheet e mantenha a corrente constante da carga dentro do limite de 100 mA. Verifique também se a alimentação está entre 10 e 30 V DC e se não há curto-circuito.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para comutação; neste modelo, a ficha especifica alcance nominal de 22 mm. (Ref.: Alcance de detecção: 22 mm)

NPN normalmente aberto

Tipo de saída de comutação NPN cujo estado de saída é normalmente aberto, conforme a função elétrica especificada. (Ref.: Função elétrica: NPN; função de saída: normalmente aberto)

Montagem não embutida

Instalação em que o sensor não é especificado para ficar embutido no material ou alojamento ao redor. (Ref.: Tipo de montagem: não embutido)

Histerese

Diferença entre os pontos de comutação e desativação, expressa como percentual da distância real de comutação. (Ref.: 3...15 % de Sr)

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante; a ficha lista IP65, IP66, IP67, IP68 e IP69K. (Ref.: Proteção IP)
