Sensor Indutivo IFM IIS226 M30 15mm PNP

Pré-visualizar: IIS226 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP 3 Fios

IIS226 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP 3 Fios

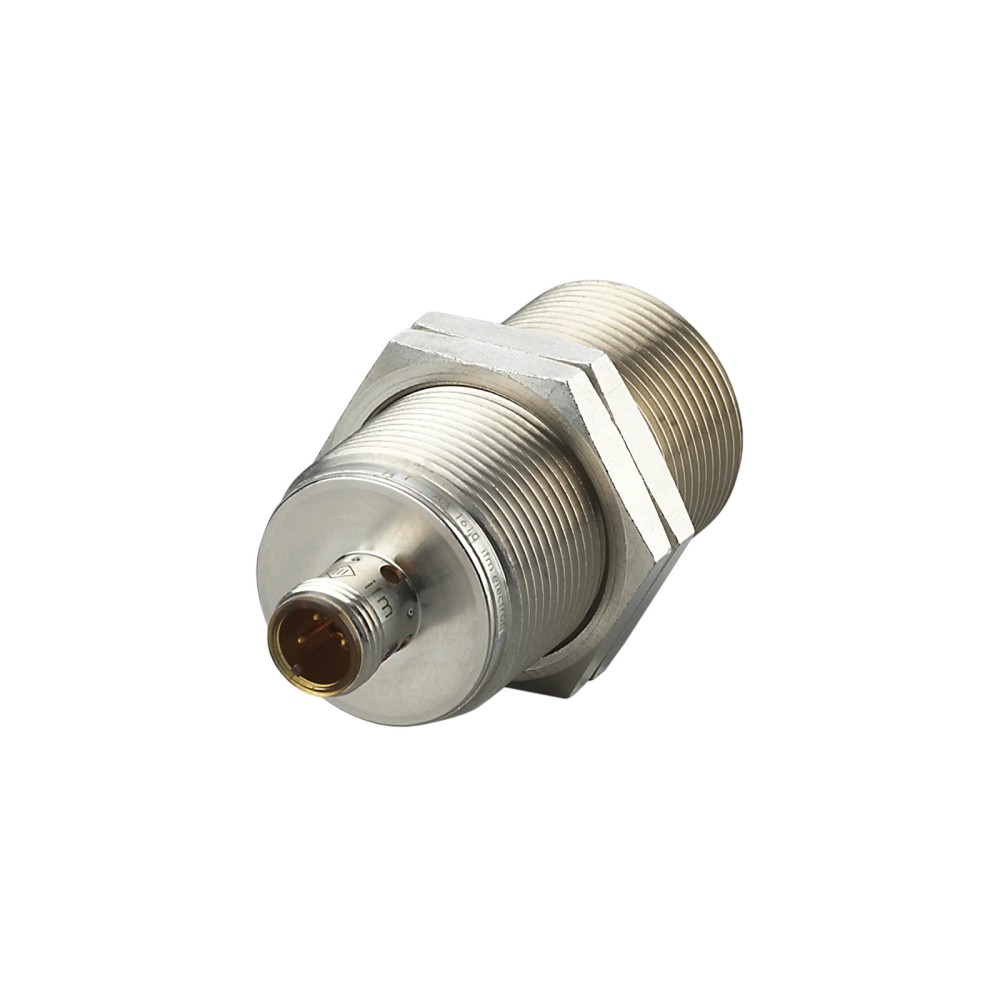

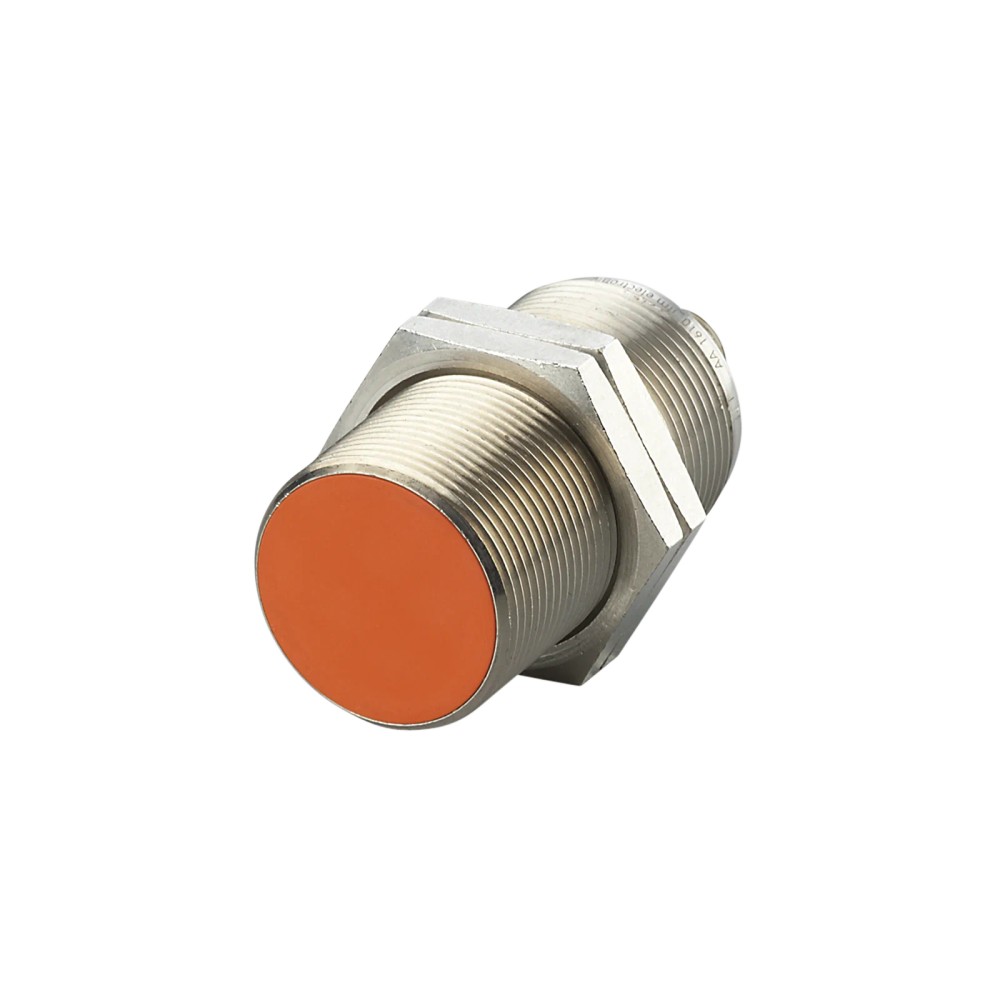

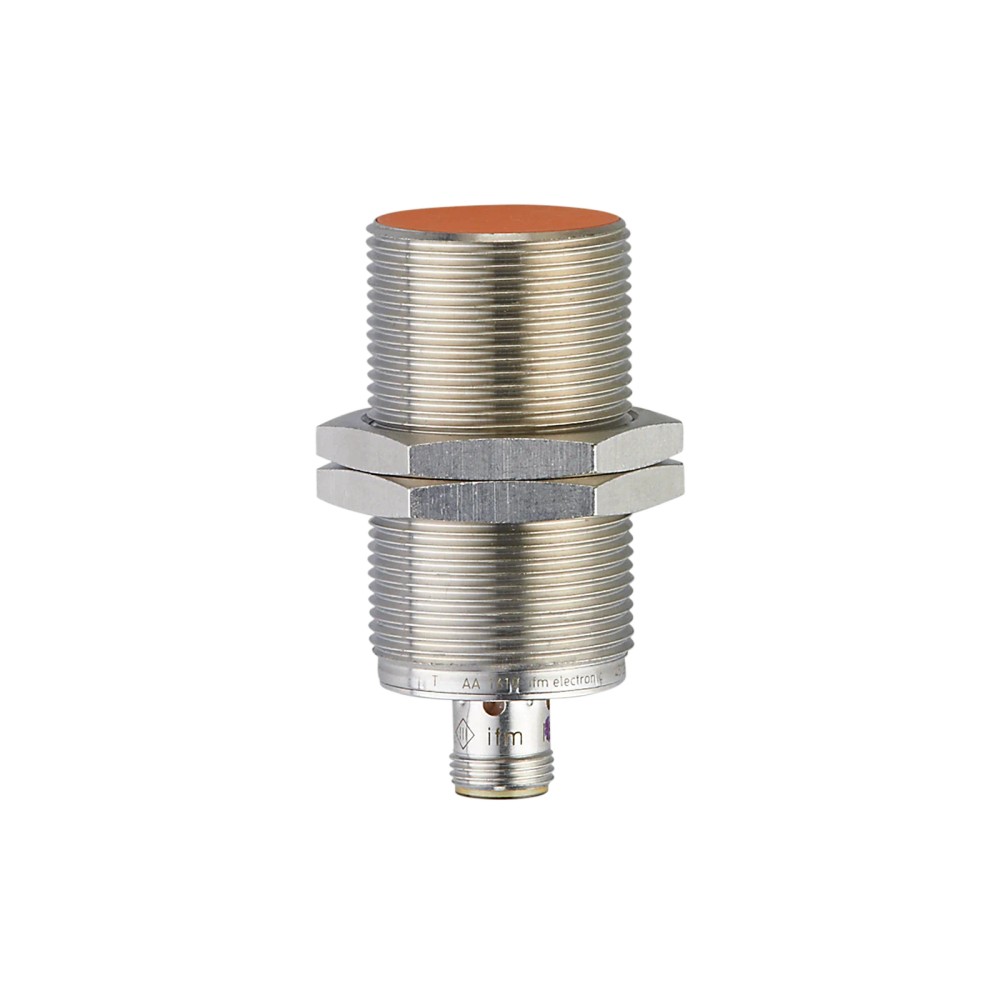

Imagem meramente ilustrativa

R$ 758,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS226
EAN: 4021179271677
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15 mm...mais

Fechar menu

Saiba mais sobre: "IIS226 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP 3 Fios"

Destaques do Produto

Alcance nominal

15 mm

Tipo de saída

PNP, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, 3 fios

Montagem

M30 x 1,5, embutida

Frequência de comutação

100 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIS226, M30 x 1,5, alcance de detecção de 15 mm, PNP, normalmente aberto, 3 fios

O IFM IIS226 é um sensor indutivo para detecção sem contato de objetos metálicos em aplicações de automação industrial. Possui montagem embutida, saída PNP normalmente aberta e conexão elétrica M12 de 3 fios. Seu alcance nominal de detecção é de 15 mm, e o grau de proteção informado chega a IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IIS226
Tipo	Sensor indutivo
Alcance nominal de detecção	15 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Frequência de comutação	100 Hz
Grau de proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K
Temperatura ambiente	-40...85 °C
Dimensões	M30 x 1,5; comprimento 60 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação industrial, respeitando o alcance de detecção e as condições elétricas especificadas.
Aplicações industriais e móveis, inclusive em ambientes com fluidos refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que requerem sensor cilíndrico roscado M30 x 1,5, montagem embutida e saída PNP normalmente aberta.

⚠ Considere outro se precisa de:

Não selecione quando o circuito exigir saída diferente de PNP normalmente aberta ou alimentação fora de 10...30 V DC; a ficha não informa compatibilidade com essas condições.
Não use como detector de materiais não metálicos por detecção indutiva; a ficha não especifica detecção desses materiais.
Não conte com comutação acima de 100 Hz; esse é o limite de frequência informado na ficha.

APLICAÇÕES E USO

Uso declarado pelo fabricante em aplicações industriais e móveis, inclusive em ambientes com fluidos refrigerantes e lubrificantes; respeite as condições ambientais e de instalação especificadas.
Detecção indutiva de alvos metálicos em sistemas de automação, como presença ou posição de componentes. Esse cenário é uma possibilidade de aplicação baseada no princípio do sensor, não uma aplicação específica validada na ficha.
A seleção da distância de detecção deve considerar o material do alvo e os fatores de correção especificados; o alcance nominal não deve ser presumido igual para todos os metais.
Para ambientes externos às faixas de tensão, temperatura, frequência ou proteção especificadas, consulte o datasheet do fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIS226, M30 x 1,5, alcance de detecção de 15 mm, PNP, normalmente aberto, 3 fios, verifique estes pontos:

Escolha o IIS226 quando

A aplicação exigir detecção indutiva, montagem embutida M30 x 1,5, alcance nominal de 15 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC.

Avalie outra especificação quando

O circuito de controle não aceitar saída PNP normalmente aberta, a tensão disponível estiver fora da faixa especificada ou a aplicação exigir frequência de comutação superior a 100 Hz. Confirme a interface elétrica e os requisitos do sistema antes da seleção.

Verifique a instalação mecânica

Confirme o espaço disponível para o corpo de 60 mm, a rosca M30 x 1,5 e a montagem embutida. A compatibilidade mecânica não garante, por si só, compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Marca	IFM	Fabricante indicado no anúncio.
Modelo	IIS226	Código do produto.
Aplicação informada	Aplicações industriais e móveis; ambientes com fluidos refrigerantes e lubrificantes	Cenários mencionados na descrição do produto.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características declaradas na ficha.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação informada.
Consumo de corrente	< 10 mA	Valor máximo indicado na ficha.
Queda de tensão máxima	2,5 V	Limite especificado para a saída.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas informados para imunidade e emissão.

Saídas
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional declarado.
Frequência de comutação DC	100 Hz	Frequência máxima informada.
Corrente máxima constante	100 mA	Limite de corrente contínua especificado.
Indicação de estado	4 LEDs amarelos de status de chaveamento	Indicação visual descrita na ficha.

Detecção e desvios
Alcance de detecção nominal	15 mm	Alcance indicado para a montagem embutida.
Distância real de comutação Sr	15 ± 10 % mm	Valor e tolerância declarados.
Distância de trabalho	0...12,15 mm	Faixa de trabalho informada.
Histerese	3...15 % de Sr	Faixa relativa ao alcance real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa ao alcance real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material informados; afetam a distância de detecção em relação ao valor de referência.

Conexões
Conexão elétrica	1 x M12, codificação A	Tipo de conector especificado.
Contatos	3, dourados	Quantidade e acabamento dos contatos informados.
Número de fios	3	Configuração elétrica indicada no anúncio.

Condições ambientais e confiabilidade
Temperatura ambiente	-40...85 °C	Faixa de operação informada.
Grau de proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K	Graus de proteção listados para o produto; a ficha não detalha condições de ensaio ou instalação.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio mecânico indicada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração indicada.
MTTF	1134 anos	Valor declarado na ficha; não representa período de garantia nem vida útil assegurada.
Certificação UL	Ta -25...70 °C; Enclosure Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Condições e identificadores UL informados na ficha.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão da rosca de montagem.
Método de montagem	Embutido	Tipo de instalação especificado.
Comprimento	60 mm	Dimensão indicada para o corpo.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Material da face ativa	PBT laranja	Material indicado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela de indicação.
Material das porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas.
Porcas de fixação incluídas	2	Quantidade declarada como material incluído.
Peso	115,85 g	Peso informado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolos de comunicação; não é especificada comunicação digital ou IO-Link.

• Saída de comutação discreta PNP, normalmente aberta.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 3 contatos dourados; sensor de 3 fios, alimentação de 10...30 V DC. Verifique o pinout no datasheet antes de ligar, pois a ficha resumida não identifica a função individual dos pinos.

Processo Não há conexão de processo para fluido informada. A interface mecânica do sensor é rosca M30 x 1,5; comprimento do corpo de 60 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC	✓	Corresponde à função de saída e à faixa de alimentação informadas para o sensor; confirme também o pinout e os limites da entrada.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha identifica saída PNP normalmente aberta; não informa essas outras configurações.
Montagem em suporte ou alojamento roscado M30 x 1,5, com instalação embutida	✓	A rosca e o método de montagem embutido estão especificados; confirme dimensões e condições de montagem no desenho dimensional.
Detecção de objeto metálico a distância superior ao alcance nominal de 15 mm	✗	A distância nominal de detecção informada é 15 mm; a ficha não garante detecção além desse valor.
Ambiente com fluidos refrigerantes ou lubrificantes	✓	A descrição do produto cita esses ambientes de aplicação; observe a faixa de temperatura e as condições de proteção especificadas.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIS226, M30 x 1,5, alcance de detecção de 15 mm, PNP, normalmente aberto, 3 fios

Confirme que a alimentação disponível está entre 10 e 30 V DC e que a entrada de controle é compatível com saída PNP normalmente aberta.
Verifique o espaço e o alojamento para rosca M30 x 1,5, comprimento de 60 mm e montagem embutida, consultando o desenho dimensional.
Instale o sensor alinhado à área de detecção e observe a distância de trabalho especificada e os fatores de correção do material do alvo.
Fixe o sensor com os elementos adequados; a ficha informa a inclusão de duas porcas de fixação.
Conecte o conector M12 codificação A de 3 contatos conforme o pinout do fabricante; não deduza a função dos pinos apenas pela quantidade de fios.
Energize o circuito e confira o chaveamento e os LEDs de status; valide o funcionamento na aplicação real antes da operação contínua.

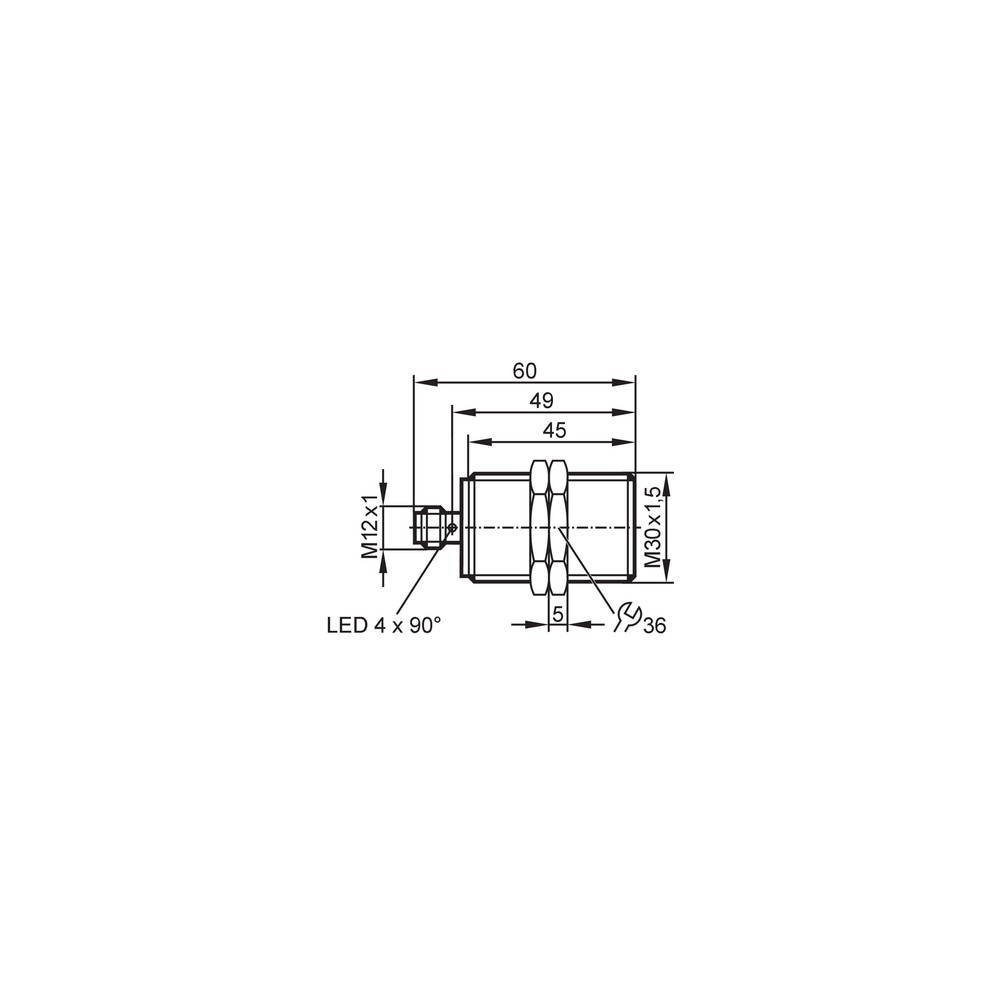

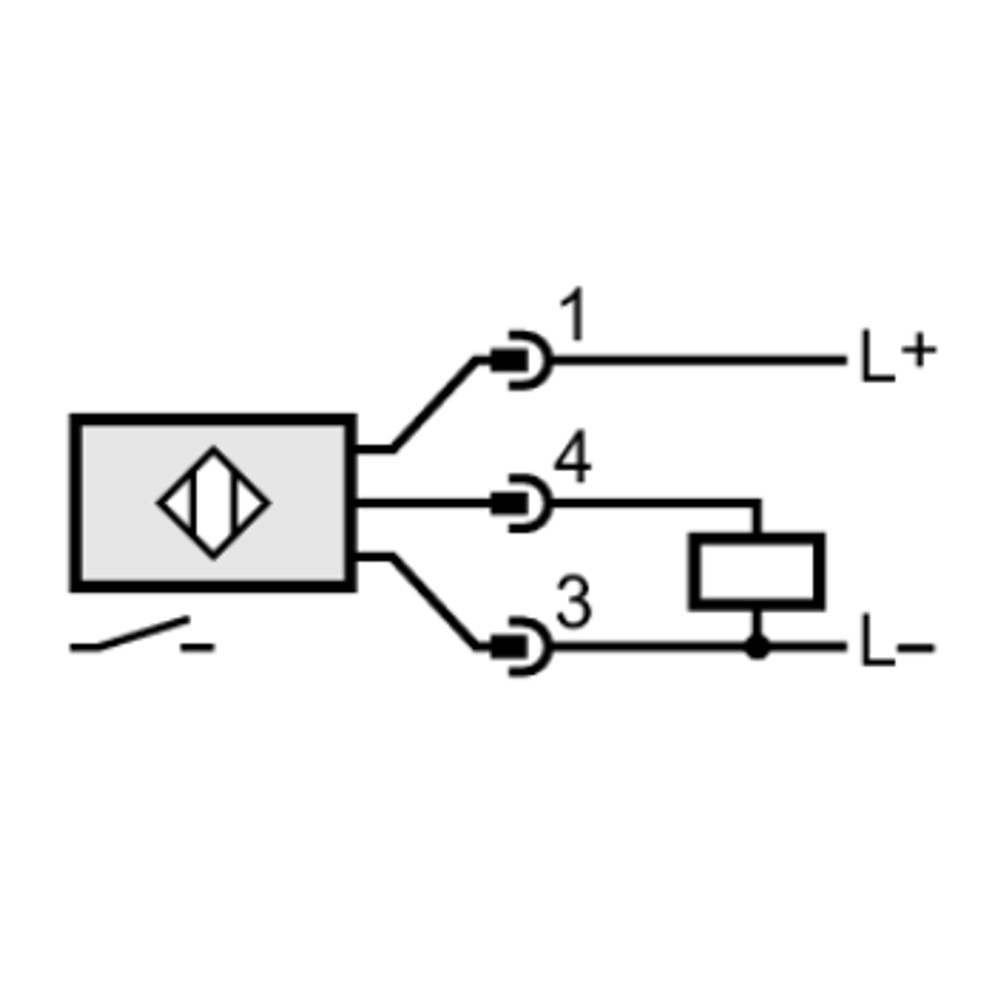

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ausente ou fora de 10...30 V DC, ligação incorreta ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confira o esquema e o pinout no datasheet e teste a distância considerando o material do alvo.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou conexão incorreta dos fios/pinos.	Confirme o tipo de entrada do controlador e compare a ligação com o diagrama elétrico do fabricante.
A detecção varia conforme o alvo metálico utilizado.	O material do alvo altera o alcance efetivo conforme os fatores de correção indicados.	Identifique o material e aplique o fator de correção correspondente; compare a distância real com a distância de trabalho especificada.
O estado de saída não acompanha a posição do alvo de forma estável.	Alvo operando próximo do limite de detecção, variação do ponto de comutação ou montagem desalinhada.	Confira alinhamento, distância e estabilidade mecânica; teste a comutação dentro da distância de trabalho e observe os LEDs de status.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IIS226 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIS226 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato em sistemas de automação. A ficha informa saída PNP normalmente aberta e montagem embutida.

Esse sensor funciona com qual tensão e tipo de entrada?

A alimentação especificada é de 10...30 V DC. A saída é PNP normalmente aberta, portanto a entrada do controlador deve ser compatível com esse tipo de sinal.

O produto acompanha cabo ou conector M12?

A ficha informa conexão elétrica M12 de 3 contatos, mas não declara inclusão de cabo ou conector separado. O material incluído indicado são duas porcas de fixação.

Ele serve para detectar plástico, madeira ou outros materiais não metálicos?

A ficha caracteriza o IIS226 como sensor indutivo e fornece fatores de correção para metais; não especifica detecção de plástico, madeira ou outros materiais não metálicos.

Posso usar o IIS226 em uma entrada NPN ou normalmente fechada?

A ficha especifica saída PNP normalmente aberta. Não informa uma versão NPN nem normalmente fechada; confirme a compatibilidade elétrica antes da compra.

O sensor parou de sinalizar: o que devo verificar antes de trocar?

Verifique primeiro a alimentação de 10...30 V DC, a ligação M12 conforme o diagrama do fabricante e a compatibilidade da entrada com PNP normalmente aberto. Confira também se o alvo está dentro da distância de trabalho.

A detecção ficou mais curta depois de trocar o material do alvo; por quê?

O alcance efetivo varia com o material, conforme os fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre. Identifique o material e valide a distância instalada.

É melhor comprar este sensor ou procurar outra versão?

Escolha o IIS226 se a aplicação requer montagem embutida M30 x 1,5, saída PNP normalmente aberta e alimentação de 10...30 V DC. Se o sistema exigir outra função de saída ou outra faixa elétrica, procure uma versão cuja ficha confirme esses requisitos.

Como devo instalar e conferir o sensor?

Verifique a dimensão M30 x 1,5 e o espaço para o corpo de 60 mm, conecte conforme o pinout oficial e teste o chaveamento observando os LEDs. Considere o material do alvo e a distância de trabalho.

Qual frequência máxima de comutação devo considerar?

A ficha especifica frequência de comutação DC de 100 Hz. Se a aplicação exigir valor superior, consulte o fabricante para selecionar uma alternativa compatível.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar alvos metálicos sem contato.

PNP

Tipo de saída de comutação indicado para ligação a uma entrada compatível com sinal PNP.

Montagem embutida

Configuração de instalação indicada para a face sensora em relação ao suporte ou alojamento; consulte o desenho para as condições dimensionais.

Distância real de comutação usada como referência para tolerâncias e parâmetros relativos do sensor.

Fator de correção

Coeficiente informado para relacionar o material do alvo ao comportamento do alcance de detecção.
