IIS208 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm

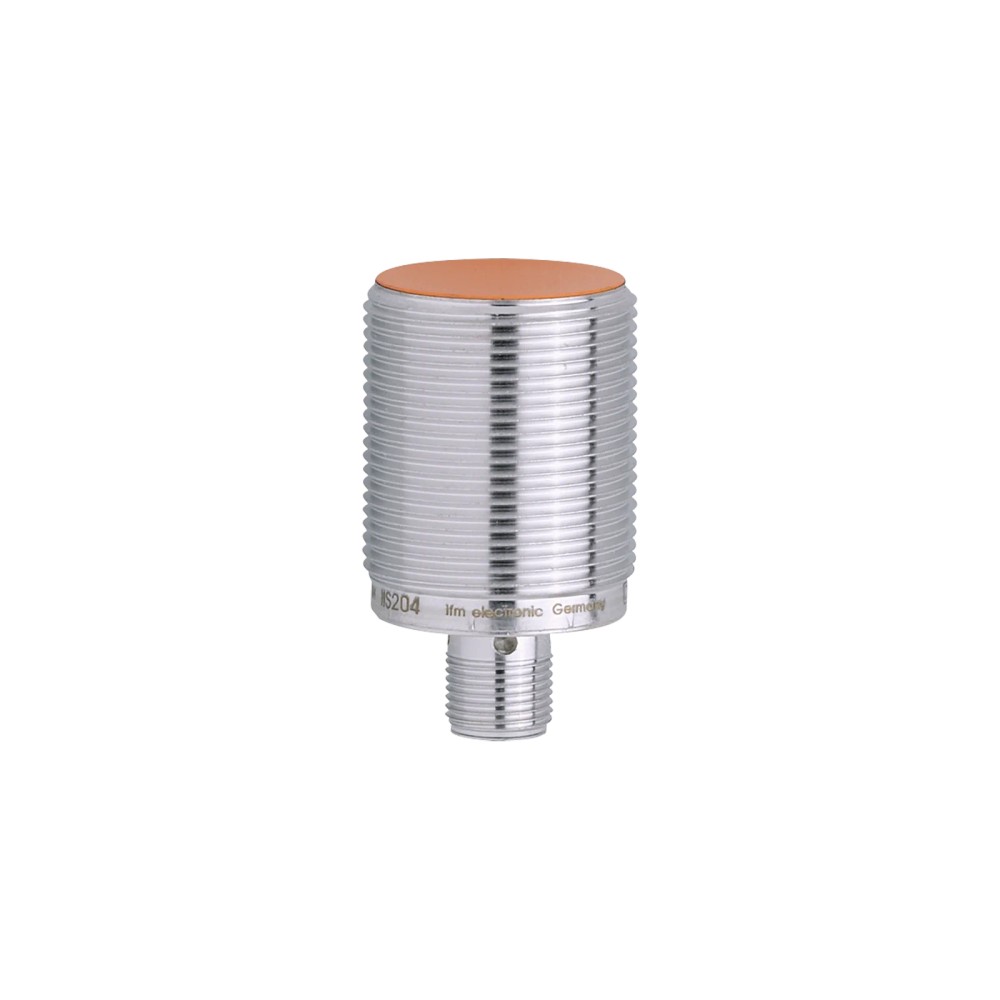

Imagem meramente ilustrativa

R$ 760,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS208
EAN: 4021179118002
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IIS208 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm"

Destaques do Produto

Tipo de Saída

PNP

Função

Normalmente Fechado

Alcance

15 mm

Conexão

M12

Rosca

M30

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIS208 M30 PNP 15mm

O IIS208 é um sensor indutivo de proximidade com invólucro M30, projetado para automação industrial. Ele detecta objetos metálicos a uma distância de até 15mm através de um campo eletromagnético. O dispositivo opera com tecnologia PNP e saída normalmente fechada (NC), oferecendo alta robustez com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IIS208
Alcance	15 mm
Saída	PNP
Função	Normalmente Fechado
Conexão	M12
Rosca	M30 x 1,5
Proteção	IP67
Frequência	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem
Contagem de ciclos em máquinas operatrizes
Posicionamento de dispositivos metálicos em automação industrial
Ambientes industriais com necessidade de proteção IP67

⚠ Considere outro se precisa de:

Ambientes com temperaturas fora da faixa de -25 a 70 °C
Aplicações que exigem lógica de saída NPN
Detecção de objetos não metálicos
Locais com exigência de montagem não embutida para distâncias maiores que 15mm

APLICAÇÕES E USO

Monitoramento de presença de peças em esteiras transportadoras
Detecção de fim de curso em cilindros pneumáticos ou posições mecânicas
Contagem de componentes metálicos em processos de alta velocidade
Proteção de máquinas contra batidas ou desalinhamentos de partes metálicas

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIS208 M30 PNP 15mm, verifique estes pontos:

Quando escolher o IIS208

Ideal para sistemas de automação que operam em 24V DC com lógica PNP e necessitam de um sensor robusto em formato M30 com montagem embutida para detecção de metais.

Quando buscar outra opção

Opte por outros modelos se o seu sistema exigir lógica NPN, se a distância de detecção for superior a 15mm, ou se o ambiente operar com temperaturas extremas fora da faixa especificada.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de corrente	DC	Padrão de operação para automação
Tensão de operação	10...30 V DC	Faixa de tensão de trabalho
Saída de comutação	PNP	Lógica de comutação
Função de saída	Normalmente fechado	Estado elétrico em repouso

Faixa de Medição e Precisão
Alcance de detecção	15 mm	Distância nominal de detecção
Histerese	3...15 % de Sr	Margem de operação segura
Frequência de comutação	100 Hz	Velocidade de operação

Dados Mecânicos
Designação da rosca	M30 x 1,5	Dimensão mecânica
Tipo de montagem	Embutido	Restrição de instalação
Grau de proteção	IP 67	Resistência ambiental

COMPATIBILIDADE

Comunicação

• I/O Digital (PNP)

Conexões

Elétrica Conector M12 (3 pinos, codificação A)

Processo M30 x 1,5 (Montagem embutida)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada digital PNP 24V	✓	Compatível com as características elétricas de sinal e tensão.
Ambientes industriais com umidade/poeira	✓	Grau de proteção IP67 garante vedação contra contaminantes.
Controladores com entrada NPN apenas	✗	A saída PNP fornece tensão positiva, incompatível com lógica NPN.
Detecção de folha de papel	✗	Sensor indutivo é restrito a objetos metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIS208 M30 PNP 15mm

Verifique se a superfície de montagem está limpa e nivelada.
Insira o sensor no suporte de montagem M30.
Rosqueie a primeira porca de fixação manualmente.
Conecte o cabo M12, garantindo que o acoplamento esteja firme.
Ajuste o posicionamento do sensor em relação ao alvo (máx. 15mm).
Fixe com a segunda porca, travando o conjunto.

ACESSÓRIOS

Porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal de saída intermitente ou falso disparo.	Interferência eletromagnética ou cabos mal aterrados.	Verifique o roteamento do cabo M12 e se há fontes de ruído próximas.
LED de status não acende.	Tensão fora da faixa ou polaridade invertida.	Meça a tensão nos pinos 1 (V+) e 3 (V-) do conector M12.
Falha na detecção de peças.	Uso de materiais não ferrosos ou distância incorreta.	Confirme se o material é metálico e se a distância está dentro dos 15mm nominais.
Dano físico no invólucro ou face ativa.	Torque excessivo na montagem ou vibração excessiva.	Inspecione visualmente a face ativa e reajuste as porcas de fixação conforme torque recomendado.

DOCUMENTAÇÃO TÉCNICA

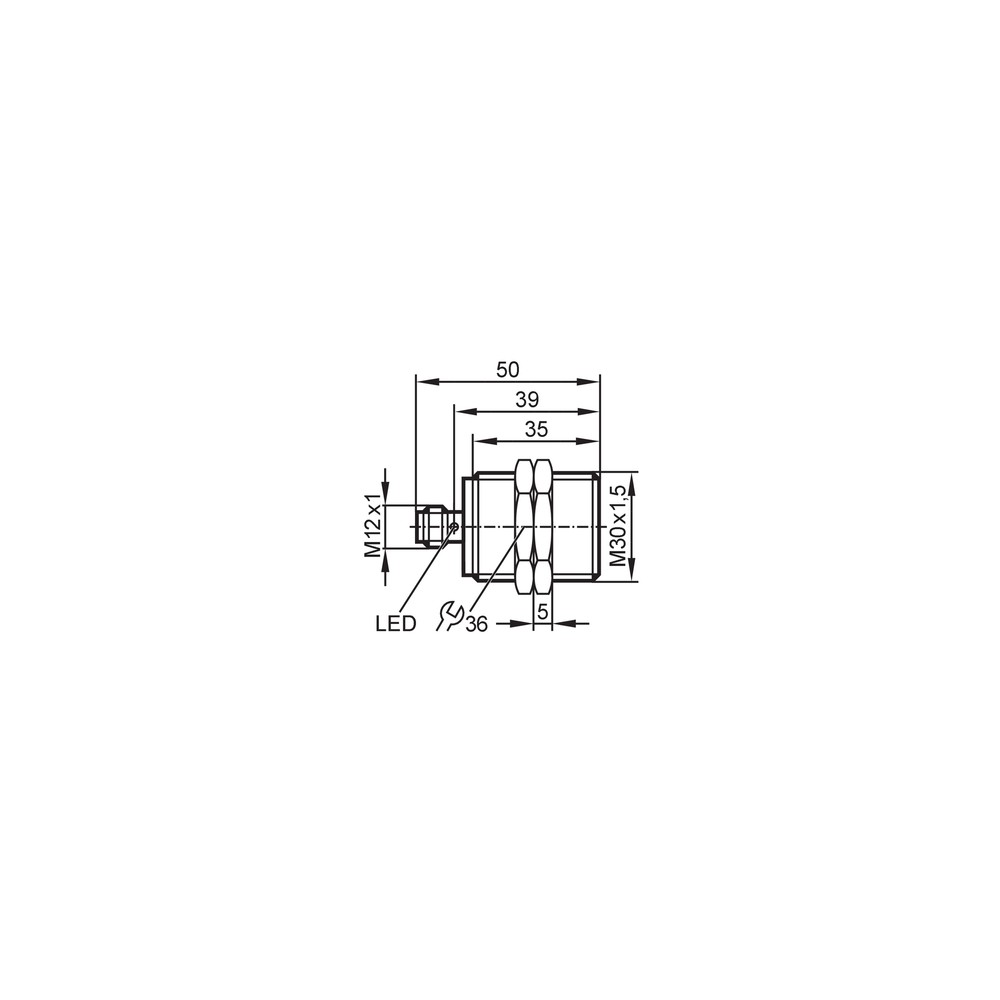

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IIS208?

O IIS208 é um sensor indutivo M30 com 15mm de alcance, saída PNP normalmente fechada, utilizado para detecção de objetos metálicos em automação industrial.

O que acompanha o sensor na embalagem?

Este sensor acompanha duas porcas de fixação para montagem mecânica.

Este sensor funciona em sistemas NPN?

Não, este modelo possui saída PNP. Se o seu CLP exige lógica NPN, ele não será compatível eletricamente.

Posso usar este sensor para detectar caixas plásticas?

O sensor não é adequado para detectar objetos não metálicos como plásticos, vidros ou madeiras, pois opera via campo eletromagnético.

Como diagnosticar a ausência de sinal de saída?

Verifique a fiação e a tensão de alimentação; se o LED de status não acende com o objeto metálico próximo, a fonte de 24V ou o cabo M12 podem estar interrompidos.

Por que o sensor atua sozinho sem nada na frente?

Um sintoma de interferência eletromagnética é o chaveamento falso sem presença de objeto; verifique o roteamento do cabo longe de cabos de potência ou conversores de frequência.

Devo escolher este sensor ou um modelo de maior alcance?

O IIS208 possui alcance de 15mm embutido, ideal para faces niveladas. Se você precisa de maior distância, deve considerar sensores não embutidos ou de maior diâmetro.

Este modelo substitui sensores de outras marcas com conexão M12?

Este produto utiliza conexão M12 padrão de mercado, facilitando a substituição direta em sistemas que utilizam conectores codificados A.

Quais cuidados tomar na instalação mecânica?

A montagem deve ser embutida para garantir o correto funcionamento da face ativa; certifique-se de não exceder o torque de aperto ao fixar as porcas.

Como é a garantia e procedência deste sensor?

A IFM realiza o faturamento e gestão logística, garantindo a procedência do componente e suporte técnico conforme especificado no datasheet.

GLOSSÁRIO TÉCNICO

PNP

Saída de comutação que fornece o potencial positivo (V+) quando o sensor é ativado. (Ref.: Configuração de saída)

Montagem Embutida

Tipo de sensor que pode ser montado faceado em material metálico sem causar disparo acidental. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação (ligar) e desativação (desligar) do sensor, essencial para estabilidade. (Ref.: 3...15 % de Sr)

IP67

Grau de proteção que indica total resistência a poeira e imersão temporária em água. (Ref.: Grau de proteção)

Saída Normalmente Fechada (NC)

Configuração onde o circuito permanece fechado na ausência de objeto e abre quando um objeto é detectado. (Ref.: Configuração de saída)
