Sensor Indutivo IFM IIS206 M30

Pré-visualizar: IIS206 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN

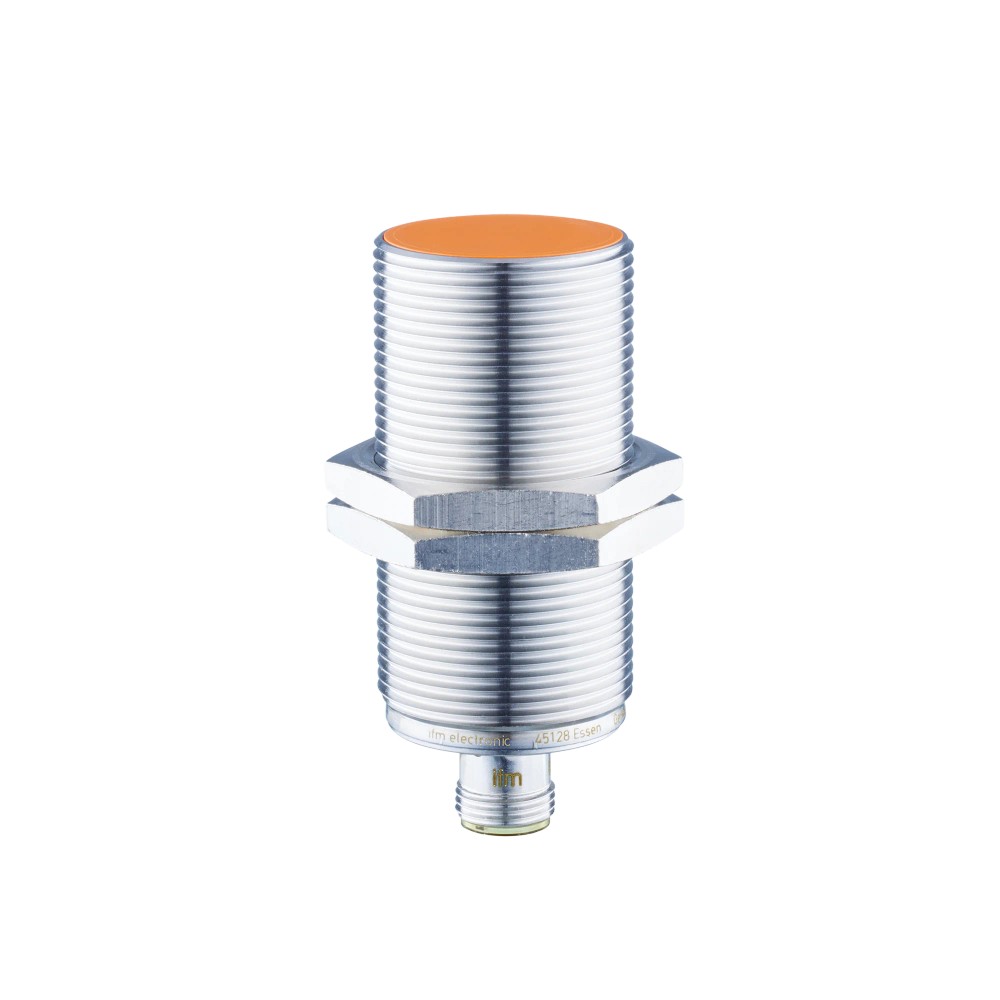

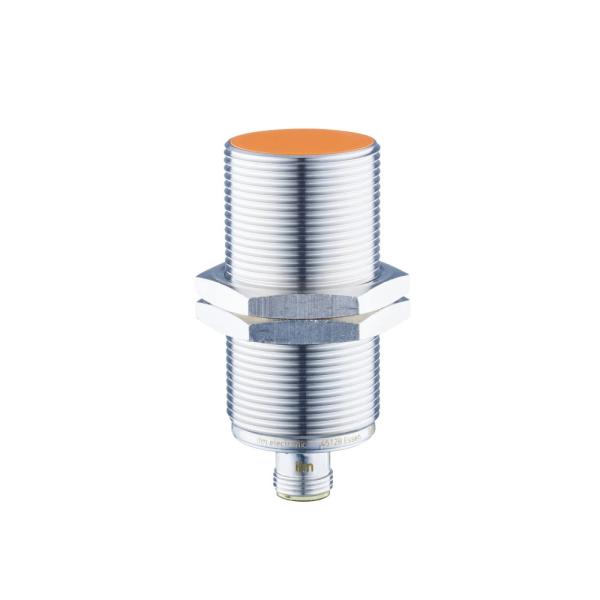

IIS206 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN

Imagem meramente ilustrativa

R$ 848,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS206
EAN: 4021179117982
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15 mm...mais

Fechar menu

Saiba mais sobre: "IIS206 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN"

Destaques do Produto

Alcance nominal

15 mm

Montagem

Embutida; rosca M30 x 1,5

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IIS206 M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN normalmente aberta

O IFM IIS206 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui montagem embutida, alcance nominal de 15 mm e saída normalmente aberta configurável como PNP/NPN. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IIS206
Tipo	Sensor indutivo
Rosca e dimensões	M30 x 1,5; comprimento de 70 mm
Alcance de detecção	15 mm, montagem embutida
Função de saída	Normalmente aberta; PNP/NPN
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Grau de proteção	IP 67
Frequência de comutação	100 Hz
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, quando forem adequados o alcance nominal de 15 mm, a montagem embutida e a saída normalmente aberta PNP/NPN.
Instalações com alimentação DC entre 10 e 30 V, conexão M12 compatível e temperatura ambiente entre -25 e 70 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente fechada: a ficha identifica a função de saída como normalmente aberta.
Não selecionar para alimentação fora de 10...30 V DC, ambiente fora de -25...70 °C ou frequência de comutação acima de 100 Hz.
Não presumir detecção a 15 mm para qualquer metal: a distância real de comutação é 15 ± 10% mm e há fatores de correção por material.

APLICAÇÕES E USO

Uso comprovado na ficha: aplicações industriais e sistemas de automação industrial.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas ou dispositivos automatizados, desde que o material, a distância efetiva, a frequência de chaveamento e a interface elétrica estejam dentro dos dados especificados.
A operação deve permanecer na faixa ambiente de -25...70 °C e considerar a montagem embutida, o grau de proteção IP 67 e os fatores de correção por material.
A distância de detecção efetiva depende do material-alvo; os fatores informados são aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IIS206 M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN normalmente aberta, verifique estes pontos:

Escolha o IIS206 quando

A aplicação exigir detecção indutiva com alcance nominal de 15 mm, montagem embutida em rosca M30 x 1,5, saída normalmente aberta PNP/NPN e alimentação de 10...30 V DC.

Avalie outro sensor quando

O circuito exigir saída normalmente fechada, a alimentação não estiver no intervalo especificado, a frequência requerida superar 100 Hz ou as condições ambientais ultrapassarem -25...70 °C. Confirme também a distância efetiva para o material-alvo usando os fatores de correção informados pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do componente para detecção sem contato.
Aplicação indicada na ficha	Aplicações industriais / automação industrial	Descrição de aplicação fornecida no cadastro do produto.
Modelo e SKU	IIS206	Identificação do produto.
GTIN	4021179117982	Código de identificação comercial informado.
Marca	IFM	Fabricante informado no anúncio.

Detecção e saídas
Alcance de detecção	15 mm	Alcance nominal informado; a distância real de comutação é 15 ± 10% mm.
Distância de trabalho	0...12,15 mm	Faixa declarada no cadastro técnico.
Método de montagem	Embutido	Condição de instalação especificada.
Função elétrica	PNP/NPN	Tipos de saída informados para o sensor.
Função de saída	Normalmente aberta	Estado de chaveamento especificado.
Frequência de comutação DC	100 Hz	Frequência máxima informada para comutação DC.
Histerese	1...20 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor de consumo informado.
Corrente de saída máxima constante	100 mA	Limite informado para a saída de comutação DC.
Corrente de saída mínima	2 mA	Aplicável somente em operação com 2 fios.
Corrente residual máxima	0,6 mA	Valor máximo informado.
Queda de tensão máxima da saída DC	2,8 V	Limite declarado para a saída de comutação.
Proteção contra curto-circuitos	Sim, por impulso	Proteção especificada; não substitui a verificação do circuito e da instalação.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a alimentação.
Classe de proteção	II	Classificação declarada na ficha.

Conexões elétricas
Conexão	M12	Tipo de conexão elétrica indicado no anúncio.
Conexão elétrica detalhada	1 x M12; codificação A; 3 contatos dourados	Dados de conexão declarados na ficha.
Número de fios	2 fios; 3 fios	Configurações indicadas nos atributos do anúncio; consultar o datasheet para ligação conforme a aplicação.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação declarada.
Grau de proteção	IP 67	Grau de proteção informado para o invólucro; condições de instalação devem ser respeitadas.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências reproduzidos dos dados técnicos do produto.
Certificações informadas	CE, cULus, UKCA, UL; número de aprovação A039, arquivo E174191	Certificações e identificadores indicados no cadastro. A ficha também associa Ta 0...40 °C e enclosure type Type 1 a essa informação.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento 70 mm	Dimensão externa indicada no anúncio.
Invólucro forma construtiva	De roscas	Formato construtivo informado.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Material da face ativa	PBT laranja	Material declarado para a face ativa.
Material da janela de LEDs	PEI	Material informado no cadastro técnico.
Material das porcas de fixação	Latão revestido com bronze branco	Material dos elementos de fixação informados.
Torque de aperto	50 Nm	Valor indicado no cadastro técnico; consultar o datasheet e as condições de montagem.
Peso	125,7 g	Peso informado no conjunto de atributos técnicos.
Acessórios incluídos	2 porcas de fixação	Conteúdo indicado na ficha do produto.

Displays e elementos de operação
LEDs de status de chaveamento	4 LEDs amarelos, dispostos a cada 90°	Indicação visual de estado informada na ficha.
LED de ajuste	1 LED vermelho	Auxílio de ajuste óptico indicado nos dados do produto.
Característica de ajuste	Auxílio de ajuste óptico	Recurso informado pelo fabricante no cadastro.

Dados de confiabilidade
MTTF	1548 anos	Valor declarado no cadastro técnico; não representa prazo de vida útil garantido.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; o produto fornece saída de chaveamento PNP/NPN.

Conexões

Elétrica Alimentação de 10...30 V DC; conexão elétrica M12, codificação A, 3 contatos dourados. Saída normalmente aberta PNP/NPN. Corrente máxima constante da saída: 100 mA. Verifique a pinagem no datasheet antes de ligar; não há diagrama de pinagem separado informado.

Processo Rosca M30 x 1,5; montagem embutida. Conexão elétrica por M12. Não é uma conexão de processo para fluido informada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP/NPN normalmente aberta e alimentação DC dentro desse intervalo; confirme a configuração e o esquema elétrico do controlador.
Entrada de controle que exige exclusivamente saída normalmente fechada	✗	A função de saída especificada é normalmente aberta.
Montagem em suporte ou alojamento com rosca M30 x 1,5 e instalação embutida	✓	A ficha informa invólucro roscado M30 x 1,5 e método de montagem embutido; confira dimensões e condições mecânicas no desenho.
Aplicação com frequência de chaveamento requerida superior a 100 Hz	✗	A frequência de comutação DC informada é 100 Hz.
Aplicação que requer detecção metálica com distância determinada sem considerar o material-alvo	✗	O fabricante informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre; a distância efetiva depende do material.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IIS206 M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN normalmente aberta

Confirme que o modelo IIS206, a rosca M30 x 1,5 e o comprimento de 70 mm atendem ao espaço e ao método de montagem previstos.
Instale o sensor na condição embutida indicada e consulte o desenho dimensional para verificar o envelope de montagem.
Respeite o torque de aperto informado de 50 Nm, confirmando no datasheet as condições aplicáveis à instalação.
Conecte o acoplamento M12 codificação A conforme a pinagem do datasheet; não deduza os pinos sem consultar o esquema do fabricante.
Verifique que a alimentação é de 10...30 V DC e que a entrada de controle aceita saída normalmente aberta PNP ou NPN, conforme a ligação escolhida.
Após energizar, confira a indicação dos LEDs e valide o ponto de comutação com o alvo e material reais da aplicação.

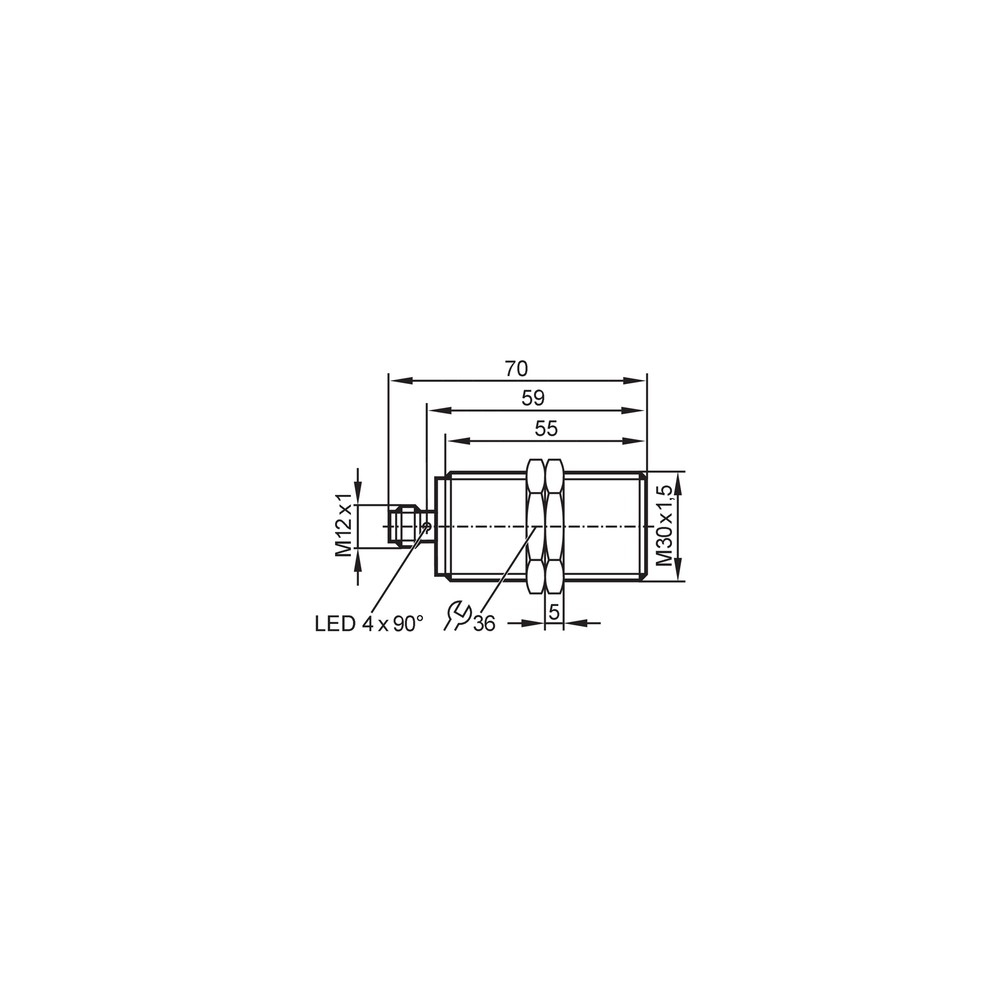

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação ausente ou fora de 10...30 V DC, ligação incompatível com PNP/NPN ou alvo fora da distância efetiva para seu material.	Meça a tensão no sensor, confira o esquema de ligação no datasheet e teste a comutação aproximando um alvo metálico conhecido dentro da distância adequada.
A entrada do controlador permanece ativa ou inativa ao contrário do esperado.	A lógica da aplicação não corresponde à saída normalmente aberta ou foi selecionada ligação PNP/NPN incompatível com a entrada.	Confirme no datasheet a configuração elétrica e compare o tipo de saída do sensor com o comum e a lógica da entrada do controlador.
A detecção ocorre a uma distância menor que a esperada.	O fator de correção do material-alvo reduz a distância em relação à referência; a distância real também é especificada como 15 ± 10% mm.	Identifique o material do alvo, aplique o fator de correção indicado na ficha e meça o ponto de chaveamento na instalação real.
O estado de saída oscila ou não é repetível durante o movimento do alvo.	O alvo atravessa a região de comutação ou a instalação não mantém a posição relativa necessária; a ficha informa histerese de 1...20% de Sr.	Observe o estado dos LEDs e meça os pontos de acionamento e desligamento durante movimentos repetidos, verificando também a fixação e o alinhamento mecânico.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IIS206 em português (Datasheet) Desenho em escala do IIS206 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIS206 e para quem ele serve?

É um sensor indutivo para aplicações industriais de automação. Serve para detectar alvos metálicos quando a montagem, o alcance e a interface elétrica especificados forem adequados.

Qual é o alcance e que tipo de saída elétrica ele tem?

O alcance nominal é 15 mm e a função de saída é normalmente aberta PNP/NPN. A distância real de comutação indicada é 15 ± 10% mm.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios indicados.

Ele funciona com alimentação AC ou com tensão acima de 30 V?

A ficha especifica alimentação DC de 10...30 V. Não indica operação em AC nem tensões acima desse intervalo.

Posso usar este sensor se o controlador exigir saída normalmente fechada?

A ficha identifica a saída como normalmente aberta. Para uma entrada que exija saída normalmente fechada, confirme se o circuito pode aceitar outra lógica antes de selecionar o sensor.

O sensor vai detectar alumínio ou cobre a 15 mm?

A ficha apresenta fatores de correção de 0,4 para alumínio e 0,3 para cobre, portanto não se deve assumir o alcance nominal integral nesses materiais. Valide a distância de comutação com o alvo real.

O sensor está energizado, mas não detecta o alvo; o que verifico antes de trocar?

Confira primeiro a alimentação dentro de 10...30 V DC, a ligação PNP/NPN e a posição do alvo. Verifique também o material e o fator de correção aplicável.

A saída fica instável; isso significa que o sensor está danificado?

Não necessariamente. Confira a fixação, a distância do alvo e os pontos de acionamento e desligamento, considerando a histerese especificada de 1...20% de Sr.

Como escolho entre este sensor e um modelo de menor alcance?

Escolha pelo alcance requerido, pelo material do alvo e pelas dimensões disponíveis para a montagem M30 x 1,5 embutida. Se a distância efetiva calculada com o fator de correção não atender à aplicação, compare com outro modelo cuja ficha confirme o alcance necessário.

Como devo instalar e conferir o ajuste?

Use a montagem embutida, consulte o desenho dimensional e respeite o torque de aperto informado no datasheet. Depois de ligar conforme a pinagem oficial, observe os LEDs e valide a comutação com o alvo real.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos metálicos por princípio indutivo, sem contato mecânico com o alvo. (Ref.: Tipo de produto — sensor indutivo)

PNP/NPN

Tipos de saída de chaveamento DC que devem ser compatíveis com a entrada e o esquema elétrico do controlador. (Ref.: Função elétrica — PNP/NPN)

Montagem embutida

Condição de instalação especificada para o sensor roscado, a ser respeitada conforme o desenho e as instruções do fabricante. (Ref.: Método de montagem — embutido)

Sr — distância real de comutação

Referência usada na ficha para expressar a distância real de comutação e parâmetros relativos, como histerese e variação do ponto. (Ref.: Distância real de comutação Sr — 15 ± 10% mm)

IP 67

Grau de proteção do invólucro declarado na ficha do produto; a adequação depende das condições de montagem e uso. (Ref.: Grau de proteção — IP 67)
