Sensor Indutivo IFM IIS204 M30 PNP 15mm

Pré-visualizar: IIS204 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm IP67

IIS204 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm IP67

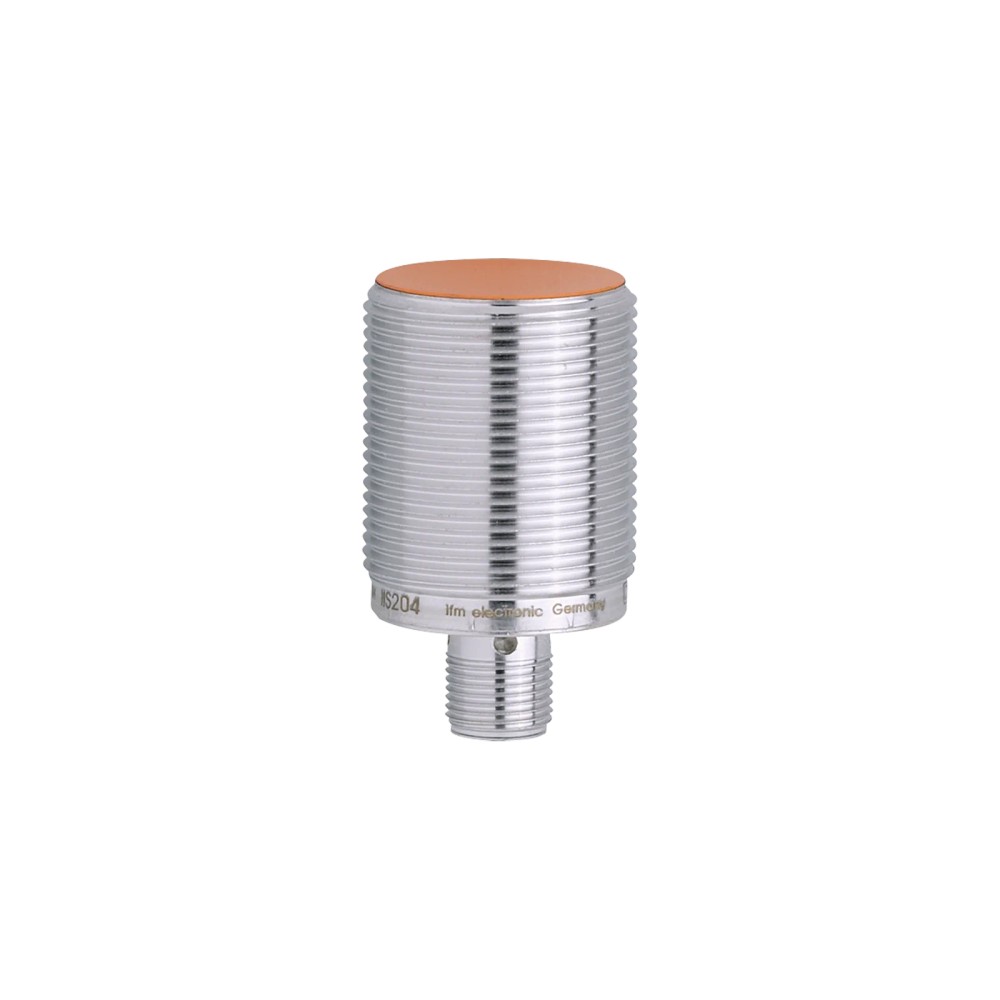

Imagem meramente ilustrativa

R$ 760,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIS204
EAN: 4021179117968
NCM do produto: 85365090

Destaques do Produto Rosca M30...mais

Fechar menu

Saiba mais sobre: "IIS204 IFM - Sensor Indutivo IFM Automação Industrial M30 PNP 15mm IP67"

Destaques do Produto

Rosca

M30

Saída

PNP

Alcance

15 mm

Montagem

Embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIS204 M30 PNP 15mm IP67

O sensor IIS204 é um dispositivo indutivo de precisão com carcaça roscada M30, desenvolvido para automação industrial. Possui alcance de detecção de 15 mm e utiliza tecnologia de saída PNP normalmente aberta para detecção confiável de metais. É construído com proteção IP67, garantindo durabilidade em ambientes operacionais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IIS204
Alcance	15 mm
Saída	PNP
Montagem	Embutido
Conexão	M12
Rosca	M30 x 1,5
Temperatura	-25 a 70 °C
Proteção	IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de automação industrial
Detecção de posição em maquinário metálico
Ambientes com presença de poeira ou umidade (IP67)
Sistemas de controle baseados em PLC com entrada PNP

⚠ Considere outro se precisa de:

Aplicações submersas permanentemente além de IP67
Ambientes com temperaturas operacionais acima de 70°C
Detecção de materiais não metálicos
Circuitos de controle que exijam lógica NPN

APLICAÇÕES E USO

Detecção de peças metálicas em esteiras de transporte
Controle de posição em máquinas de embalagem
Monitoramento de fim de curso em cilindros hidráulicos
Posicionamento preciso em sistemas de montagem automatizada

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIS204 M30 PNP 15mm IP67, verifique estes pontos:

Escolha este produto se

Sua aplicação exige um sensor robusto M30 com alcance de 15 mm e lógica de saída PNP em ambientes com poeira ou umidade.

Busque outra opção se

Sua configuração de controle utiliza lógica NPN, se necessita de um alcance de detecção diferente de 15 mm, ou se o ambiente supera os 70°C.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Limites de alimentação aceitáveis
Consumo de corrente	< 10 mA	Corrente nominal de operação
Função de saída	PNP normalmente aberto	Lógica de comutação
Frequência de comutação	100 Hz	Velocidade de operação

Dados Mecânicos
Designação da rosca	M30 x 1,5	Especificação mecânica
Comprimento	50 mm	Dimensão física
Material da carcaça	Latão revestido com bronze branco	Composição estrutural
Tipo de montagem	Embutido	Método de instalação

Faixa de Medição
Alcance de detecção	15 mm	Distância nominal de detecção
Histerese	3...15 % de Sr	Faixa de tolerância de comutação
Fator de correção (Cobre)	0,3	Redução de alcance para materiais não ferrosos

Condições Ambientais
Temperatura ambiente	-25...70 °C	Faixa de operação térmica
Grau de proteção	IP 67	Resistência contra elementos

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica M12 conector A-coded

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de Aço	✓	Fator de correção 1 (alcance nominal garantido).
Detecção de Cobre	✓	Alcance reduzido conforme fator de correção 0,3; verificar distância do alvo.
Montagem Não-Embutida	✗	Este modelo é otimizado para montagem embutida; o desempenho pode variar fora desta configuração.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIS204 M30 PNP 15mm IP67

Certifique-se de que o sistema esteja desligado antes da conexão.
Posicione as porcas de fixação no corpo do sensor M30.
Insira o sensor no suporte de montagem e ajuste a profundidade desejada.
Conecte o cabo M12 à rosca do sensor e aperte manualmente até sentir resistência.
Alinhe a face ativa em relação ao alvo respeitando a distância nominal de 15 mm.
Ligue o sistema e verifique o acendimento do LED de status durante a detecção.

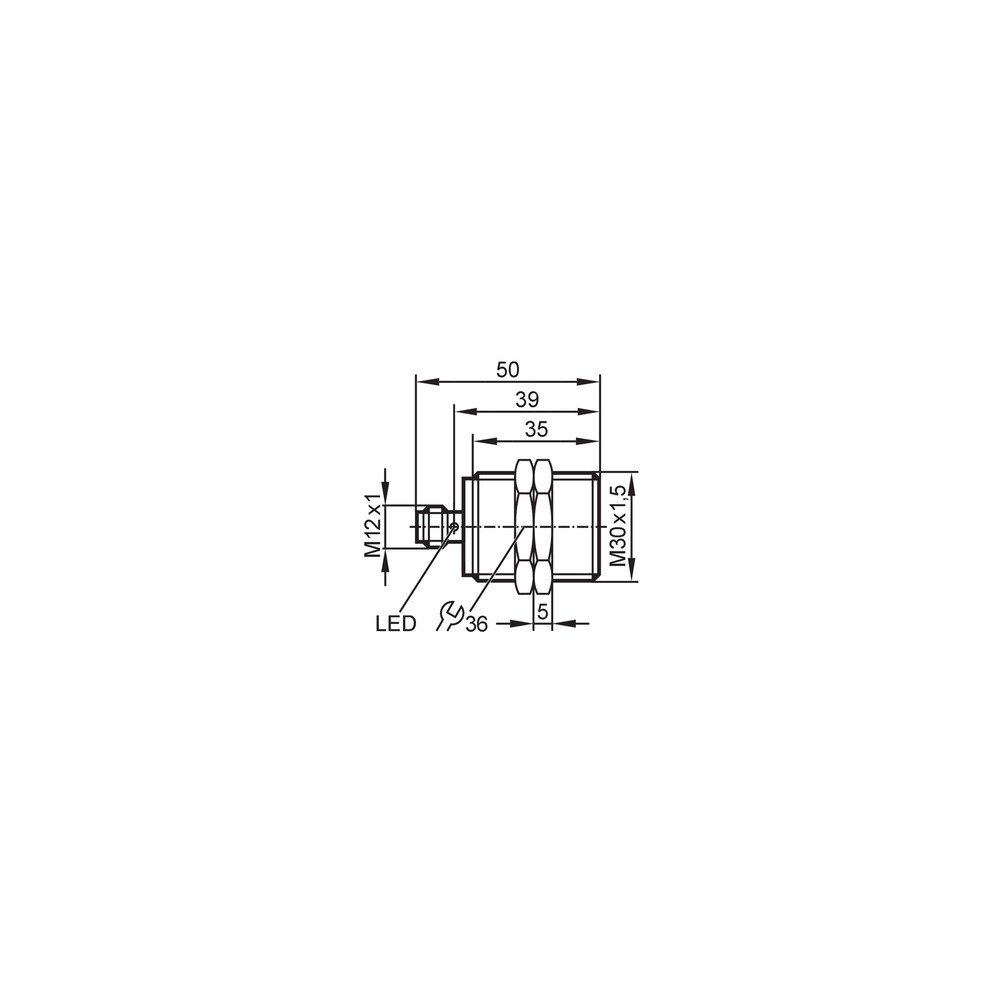

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação M30

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED não acende.	Inversão de polaridade ou curto-circuito na carga.	Verifique a tensão no cabo M12 e a polaridade das conexões.
Detecção intermitente ou ausente.	Objeto fora do alcance ou material não compatível.	Confirme se o alvo é metálico e se a distância está dentro dos 15mm nominais.
Sensor permanece acionado constantemente.	Acúmulo de sujeira metálica na face ativa.	Limpe a face frontal do sensor e verifique se há limalhas de metal.
Comutação falsa sem presença de alvo.	Interferência eletromagnética (EMC) excessiva.	Verifique se o cabo está blindado e longe de fontes de ruído elétrico alto.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IIS204?

O sensor IIS204 é um sensor indutivo com carcaça M30, saída PNP normalmente aberta e alcance de 15 mm, projetado para detecção de objetos metálicos sem contato em automação industrial.

Quais são os requisitos de compatibilidade elétrica deste sensor?

Este sensor é compatível com tensões de operação de 10 a 30 V DC e possui conexão padrão M12.

Posso usar este sensor para detectar plásticos?

Este sensor não é adequado para detectar materiais não metálicos, como plásticos, madeira ou líquidos, pois seu princípio de funcionamento é baseado em campos eletromagnéticos.

Este sensor funciona em circuitos NPN?

Não, este modelo possui saída do tipo PNP. Se sua aplicação exige sensores NPN, este dispositivo não é compatível.

O sensor não está acionando, o que pode ser?

O sintoma de falta de comutação pode ser causado por inversão de polaridade ou curto-circuito na carga. Verifique se o LED de status acende ao aproximar um objeto metálico antes de substituir a peça.

Por que o alcance de detecção parece menor do que 15 mm?

Se a distância de detecção estiver inconsistente, verifique o material do alvo, pois metais não ferrosos reduzem o alcance efetivo conforme os fatores de correção especificados.

O que vem incluído na embalagem do produto?

O kit acompanha o sensor e duas porcas de fixação para montagem mecânica.

Como decidir entre este modelo e outros sensores M30?

A escolha entre o IIS204 e outros modelos depende da necessidade de alcance (15 mm vs. outros) e da configuração de montagem (embutida); verifique sempre se o espaço físico comporta a rosca M30.

Quais cuidados tomar na instalação?

A instalação deve garantir que o sensor seja montado embutido conforme especificado para evitar detecções falsas ou danos à face ativa durante a operação.

Como posso confiar na procedência deste sensor?

A IFM garante a procedência do produto como fabricante original, assegurando as especificações técnicas declaradas no datasheet.

GLOSSÁRIO TÉCNICO

PNP (Positive-Negative-Positive)

Configuração de saída de transístor que fornece um sinal positivo (tensão) quando o sensor é ativado (Ref.: Datasheet).

Montagem Embutida

Instalação do sensor onde a face ativa pode ser instalada nivelada com o metal circundante sem interferência na detecção (Ref.: Características Técnicas).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade na comutação (Ref.: 3...15 % de Sr).

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água (Ref.: Grau de Proteção).

Fator de Correção

Coeficiente aplicado ao alcance nominal dependendo do tipo de metal detectado (Ref.: Aço: 1 / Cobre: 0,3).
