Sensor Indutivo IFM IIR200 - Totalmente Metálico

Pré-visualizar: IIR200 IFM - Sensor Indutivo Totalmente Metálico para Soldagem M30 12mm PNP

IIR200 IFM - Sensor Indutivo Totalmente Metálico para Soldagem M30 12mm PNP

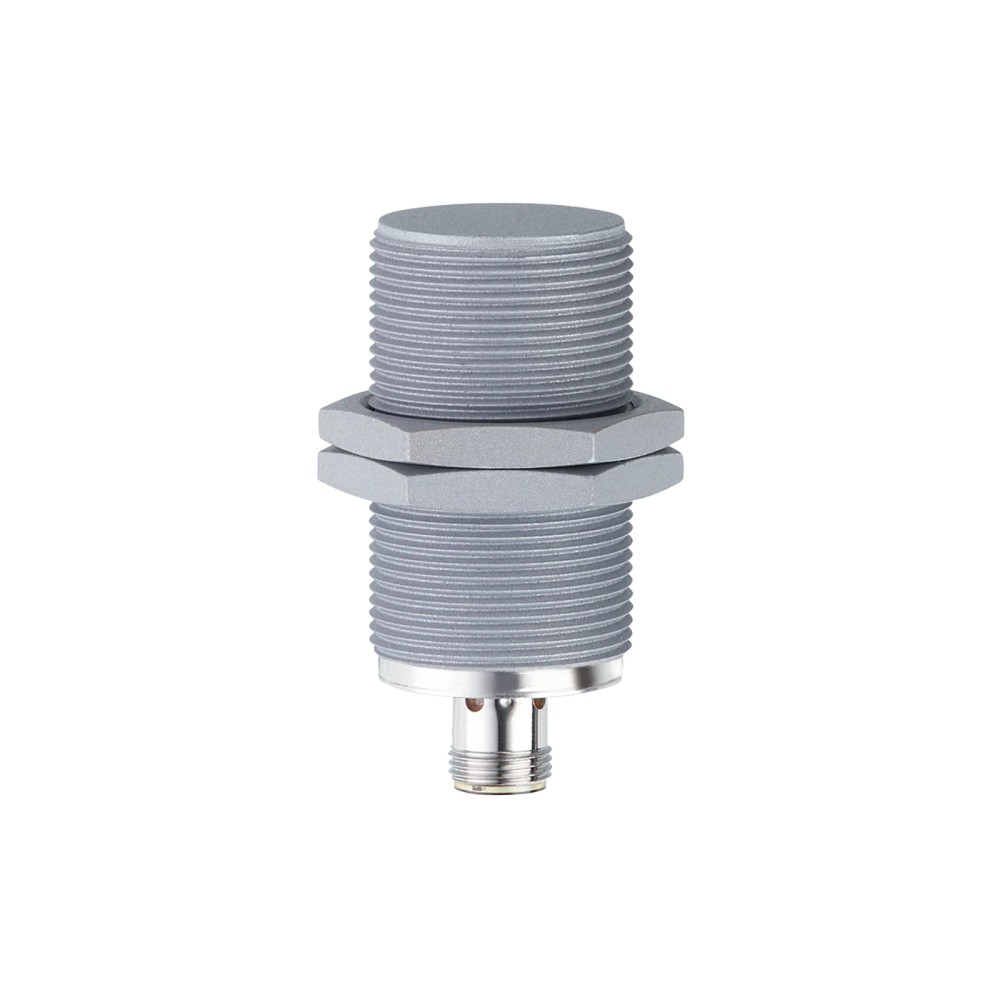

Imagem meramente ilustrativa

R$ 1.001,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIR200
EAN: 4021179235259
NCM do produto: 85365090

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "IIR200 IFM - Sensor Indutivo Totalmente Metálico para Soldagem M30 12mm PNP"

Destaques do Produto

Tipo de Conexão

M12

Função de Saída

PNP / Normalmente Aberto

Montagem

Embutido

Alcance

12 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIR200 IFM - Sensor Indutivo Totalmente Metálico para Soldagem M30 12mm PNP

O sensor IIR200 é um dispositivo indutivo de alta performance, projetado para aplicações em áreas de soldagem. Ele se destaca pela construção totalmente metálica em aço inoxidável 316L e resistência a campos eletromagnéticos. Com alcance de 12 mm e montagem embutida, oferece durabilidade e precisão em ambientes industriais agressivos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IIR200
Alcance	12 mm
Corrente	DC
Saída	PNP
Conexão	M12
Dimensões	M30 x 1,5
Proteção	IP 67
Temp. Ambiente	0...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes de soldagem robótica
Linhas de montagem automotivas
Locais com intensa interferência de campos eletromagnéticos
Aplicações expostas a respingos de metal (devido ao revestimento anti-adesivo)

⚠ Considere outro se precisa de:

Ambientes com pressão superior a 100 bar na face ativa
Detecção de alvos não metálicos
Aplicação em locais que exigem grau de proteção IP69K
Ambientes com temperaturas operacionais acima de 85 °C

APLICAÇÕES E USO

Detecção de presença em células de soldagem robotizadas onde há forte interferência eletromagnética.
Aplicações automotivas em linhas de montagem metálicas com alta incidência de respingos de solda.
Uso em ambientes industriais onde a integridade mecânica do invólucro do sensor é exigida contra impactos mecânicos de até 1 J.

COMO ESCOLHER

Antes de comprar o IIR200 IFM - Sensor Indutivo Totalmente Metálico para Soldagem M30 12mm PNP, verifique estes pontos:

Escolha este sensor se:

Seu ambiente de trabalho envolve soldagem direta com campos magnéticos intensos ou se necessita de um sensor com alta resistência a impactos e desgaste mecânico (invólucro metálico).

Busque alternativa se:

Necessita de um sensor para detecção de materiais não metálicos (ex: plásticos) ou se sua aplicação exige um grau de proteção IP69K para lavagem com jatos de alta pressão e temperatura.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material	Aço inoxidável 316L com revestimento anti-adesivo	Material do invólucro, face ativa e porcas de fixação
Resistência a pressão	100 bar / 10 MPa	Limite suportado pela face ativa

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação suportada
Saída de comutação	PNP	Configuração elétrica da saída
Consumo de corrente	< 20 mA	Corrente sem carga

Faixa de medição
Alcance de detecção	12 mm	Distância nominal de detecção
Montagem	Embutido	Tipo de instalação recomendada

COMPATIBILIDADE

Comunicação

• Não possui protocolo digital (comutação binária padrão)

Conexões

Elétrica Conector M12, 3 pinos, contatos dourados

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção em soldagem	✓	Sensor construído com imunidade a campos eletromagnéticos de soldagem.
Detecção de peças plásticas	✗	Sensor indutivo, opera apenas com metais.

INSTALAÇÃO

Como instalar o IIR200 IFM - Sensor Indutivo Totalmente Metálico para Soldagem M30 12mm PNP

Limpe a área de montagem para garantir a rosca limpa.
Rosqueie o sensor no suporte de montagem M30.
Utilize as porcas de fixação incluídas para garantir estabilidade.
Aplique o torque máximo de 60 Nm para fixação segura.
Conecte o cabo M12, garantindo que o encaixe esteja firme.
Verifique o acendimento do LED verde para confirmar alimentação.

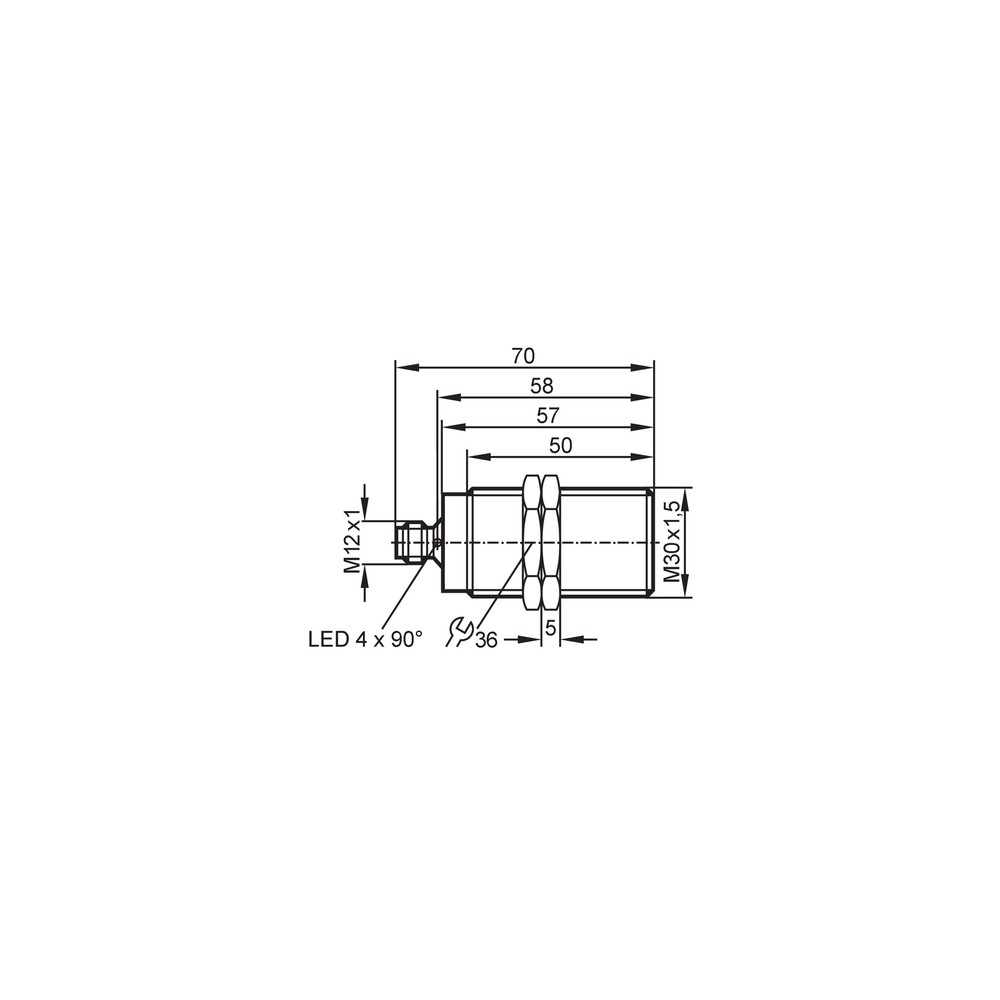

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Saída não comuta ou LED indica falha	Curto-circuito ou sobrecarga na carga conectada	Desconectar carga e verificar se o LED de estado volta a funcionar normalmente
Sensor inoperante	Tensão de alimentação fora da faixa de 10-30V DC	Medir a tensão no conector M12 com multímetro
Acionamento falso ou inconsistente	Montagem incorreta ou presença de metal interferente na zona de detecção	Verificar se a distância de montagem embutida respeita o zoneamento livre ao redor da face ativa
Interrupção intermitente de sinal	Falha no cabo ou conector	Inspecionar continuidade do cabo e integridade dos contatos banhados a ouro do conector M12

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IIR200 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que define o sensor IIR200 como um produto para soldagem?

Este é um sensor indutivo M30 com invólucro totalmente metálico em aço inoxidável 316L, projetado especificamente para ambientes de soldagem onde há exposição a campos eletromagnéticos.

O que vem na caixa do produto?

O sensor acompanha 2 porcas de fixação em aço inoxidável com revestimento anti-adesivo.

Este sensor detecta objetos de plástico ou madeira?

Não, este modelo possui face ativa em aço inoxidável e não é adequado para detecção de materiais não metálicos ou plásticos.

Posso lavar o sensor com jatos de água de alta pressão?

Não deve ser utilizado em aplicações de submersão contínua ou limpeza por jato de alta pressão, pois seu grau de proteção é IP67, e não IP69K.

O sensor está ligado mas não aciona a saída, o que pode ser?

Se o sensor não comuta, verifique primeiramente se a tensão de alimentação está entre 10 e 30V DC e se o LED verde de operação está aceso.

Por que o LED amarelo não indica o status de chaveamento corretamente?

Geralmente indica curto-circuito na carga ou sobrecarga na saída; verifique a fiação e a corrente nominal do atuador conectado.

Qual a vantagem deste sensor em relação a um indutivo comum?

O IIR200 é preferível para ambientes com campos magnéticos intensos de soldagem, enquanto sensores indutivos padrão podem sofrer interferência ou desgaste prematuro.

Devo comprar este modelo ou um sensor indutivo convencional mais barato?

A escolha depende da necessidade de imunidade a soldagem; o IIR200 oferece durabilidade superior em condições críticas de respingos e campos EM.

Quais cuidados tomar durante a instalação?

A instalação deve garantir o torque máximo de 60 Nm ao apertar as porcas e o alinhamento central em relação ao alvo metálico, mantendo a distância de trabalho de 0 a 9,7 mm.

Qual a confiabilidade e procedência deste sensor?

Este produto é de origem industrial IFM, projetado para durar em aplicações exigentes com MTTF de 938 anos.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que comuta a tensão positiva (positivo da alimentação) para a carga. (Ref.: Saída de comutação)

IP67

Grau de proteção que indica resistência a poeira e submersão temporária em água. (Ref.: Grau de proteção)

Face Ativa

Parte frontal do sensor por onde o campo eletromagnético é emitido para detecção. (Ref.: Resistência a pressão)

Histerese

Diferença entre o ponto de comutação ao aproximar e ao afastar o objeto do sensor. (Ref.: 1...20 % de Sr)

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente em anos. (Ref.: 938 anos)
