Sensor Indutivo IFM IIM210 M30

Pré-visualizar: IIM210 IFM - Sensor Indutivo ifm Aplicações Móveis M30 12mm PNP NA 6m

IIM210 IFM - Sensor Indutivo ifm Aplicações Móveis M30 12mm PNP NA 6m

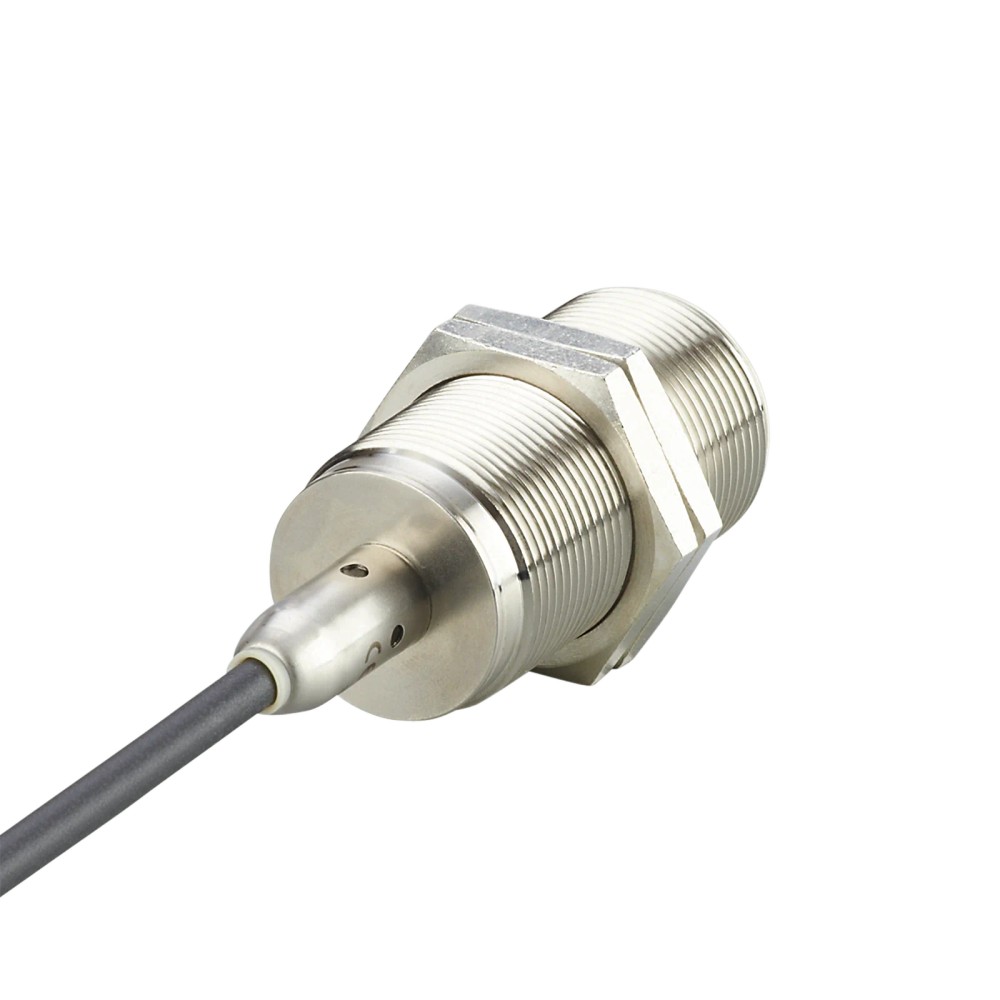

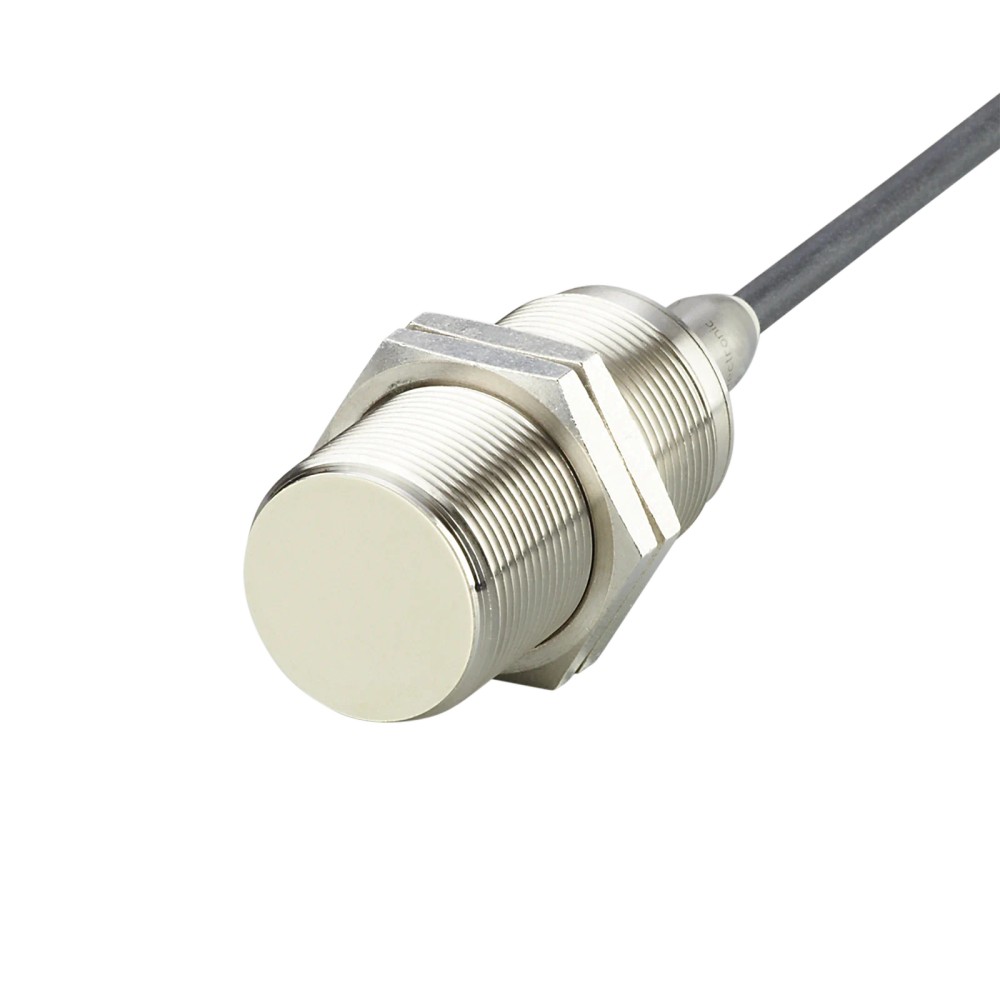

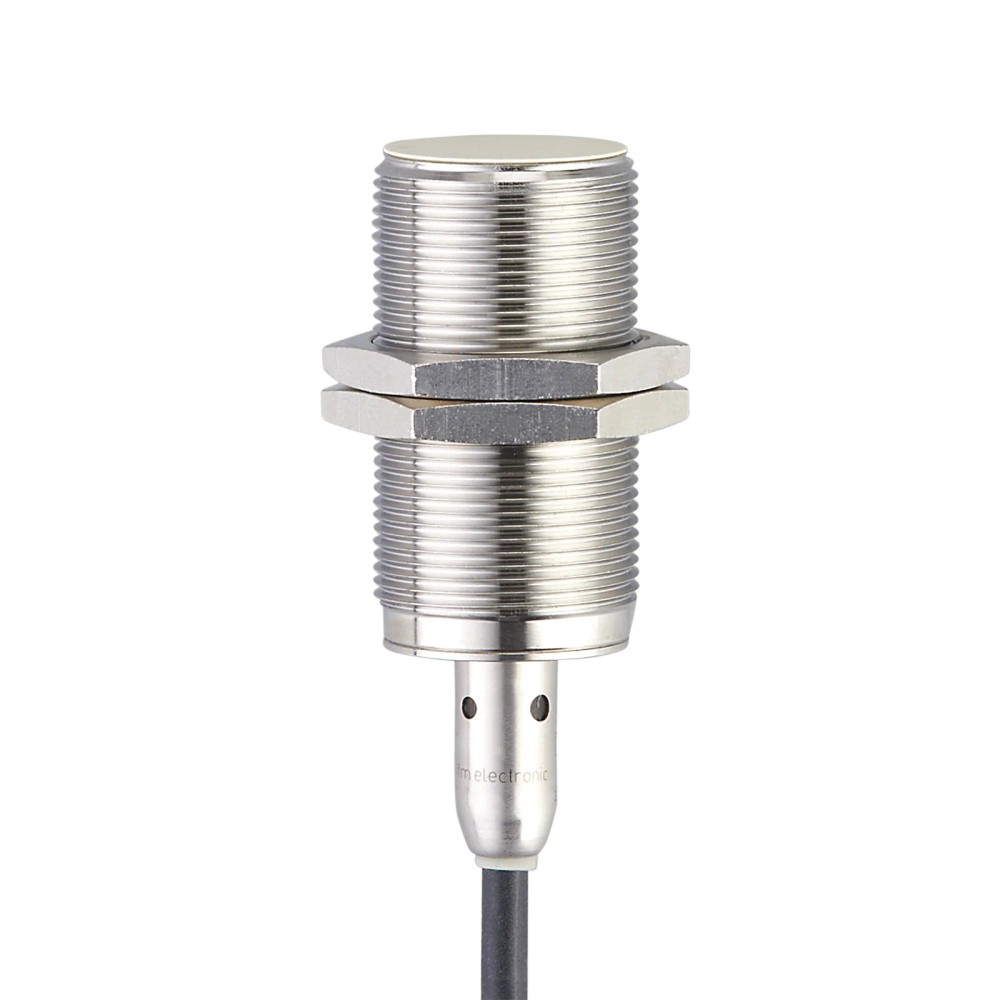

Imagem meramente ilustrativa

R$ 1.015,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIM210
EAN: 4021179117845
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IIM210 IFM - Sensor Indutivo ifm Aplicações Móveis M30 12mm PNP NA 6m"

Destaques do Produto

Tipo de Saída

PNP

Função de Saída

Normalmente Aberto

Distância de detecção

12 mm

Conexão

6 m PUR

Dimensões

M30

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IIM210 M30 12mm PNP NA 6m

O IIM210 é um sensor indutivo de alta robustez, desenvolvido para detecção precisa de objetos metálicos em aplicações móveis. Possui corpo M30 em aço inoxidável e grau de proteção IP69K, garantindo resistência em ambientes com alta vibração e temperaturas extremas. Oferece detecção de 12 mm com saída PNP normalmente aberta e cabo de 6 metros integrado.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Código	IIM210
Alcance	12 mm
Saída	PNP NA
Tensão	10...60 V DC
Conexão	6 m Cabo PUR
Proteção	IP67 / IP69K
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis e off-road
Ambientes com alta variação térmica (-40 a 85 °C)
Ambientes que requerem lavagem a alta pressão (IP69K)
Instalações expostas a vibrações severas (EN 60068-2-6)

⚠ Considere outro se precisa de:

Instalação sem as porcas de fixação fornecidas
Aperto excessivo acima do limite do corpo M30
Aplicação em detecção de objetos não metálicos
Uso em sistemas com tensão de operação superior a 60V DC

APLICAÇÕES E USO

Monitoramento de posição em máquinas móveis e agrícolas
Detecção de fim de curso em ambientes industriais com lavagem de alta pressão
Aplicações sujeitas a choque mecânico e vibração intensa
Sistemas de controle de esteiras e posições em automação externa

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IIM210 M30 12mm PNP NA 6m, verifique estes pontos:

Quando escolher o IIM210

Ideal para ambientes agressivos, aplicações móveis, e locais onde a limpeza é feita com alta pressão. Escolha se precisar de alta resistência térmica e mecânica.

Quando buscar outra alternativa

Considere outro modelo se a aplicação exigir saída NPN, se necessitar de distância de detecção superior a 12 mm, ou se o espaço de instalação não comportar o formato M30.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de corrente	DC	Indica a compatibilidade de alimentação
Tensão de operação	10...60 V DC	Faixa de tensão de trabalho
Saída de comutação	PNP / Normalmente Aberto	Lógica de sinal e comutação
Consumo de corrente	< 10 mA	Eficiência energética

Dados de Detecção
Alcance de detecção	12 mm	Distância nominal de atuação
Método de montagem	Embutido	Condição de instalação física
Frequência de comutação	100 Hz	Velocidade máxima de operação

Condições Ambientais
Grau de proteção	IP67, IP69K	Vedação contra líquidos e poeira
Temperatura ambiente	-40...85 °C	Faixa operacional severa
Estabilidade de vibração	20 g (10...3000 Hz)	Resistência a ambientes móveis

Dados Mecânicos

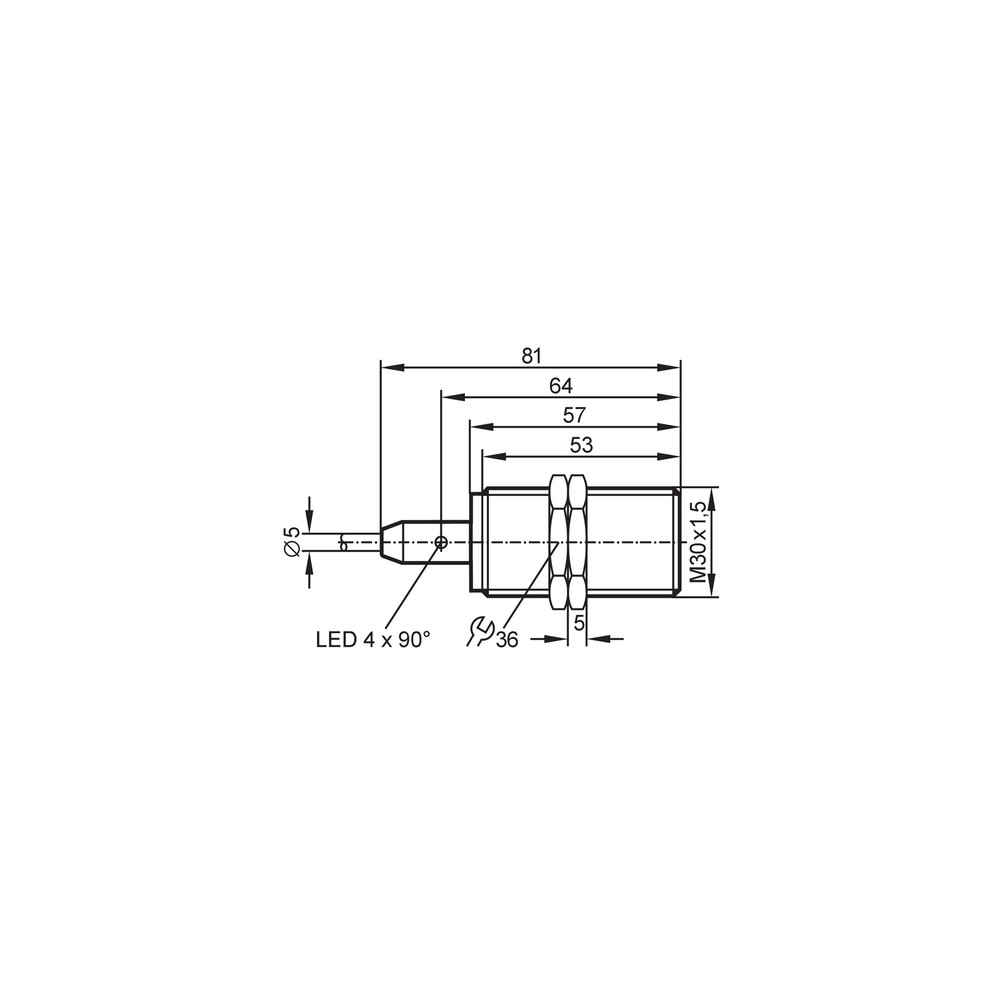

Dimensões	M30 x 1,5 / L = 81 mm	Formato construtivo roscado
Conexão	Cabo 6 m PUR	Interface física de ligação
Materiais	Aço inoxidável, LCP, PEI	Composição do invólucro

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação (sensor discreto)

Conexões

Elétrica Cabo 6 m PUR (3 fios: BK, BN, BU)

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com lavagem industrial (IP69K)	✓	O design e vedação suportam jatos de alta pressão e temperatura.
Uso em máquinas móveis com alta vibração	✓	Testado conforme EN 60068-2-6 para vibração severa.
Alvos não metálicos	✗	Sensores indutivos operam exclusivamente com alvos condutivos metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IIM210 M30 12mm PNP NA 6m

Limpe a área de montagem para garantir a fixação
Enrosque o sensor manualmente na estrutura metálica
Utilize as porcas de fixação fornecidas para travar na posição correta
Verifique o torque de aperto para não danificar o corpo M30
Conecte o cabo de 6 metros respeitando o diagrama de pinagem
Energize o sistema e valide o funcionamento pelo LED amarelo

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta nem acende o LED	Falha na conexão elétrica ou ruptura interna do cabo	Verificar continuidade do cabo e tensão de alimentação na ponta
O sensor entra em modo de proteção ou saída inoperante	Curto-circuito na carga de saída	Medir a corrente de saída e inspecionar a carga conectada
Sensor não detecta o objeto	Objeto alvo fora da distância nominal ou material não compatível	Confirmar se o alvo é metálico e está dentro dos 12 mm de alcance
Sensor acionado constantemente	Montagem incorreta com interferência de material metálico	Verificar se não há metal ao redor da face ativa além do permitido

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IIM210 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é a distância de detecção deste sensor?

O IIM210 possui um alcance de detecção nominal de 12 mm, configurado para montagem embutida em superfícies metálicas.

Este modelo funciona em redes de corrente alternada?

Este sensor é projetado para operação em corrente contínua (DC) com tensão de alimentação entre 10 e 60 V.

O sensor suporta ambientes externos e vibração?

Sim, ele foi projetado especificamente para aplicações móveis, suportando variações térmicas de -40 °C a 85 °C e resistência a choques mecânicos conforme EN 60068-2-27.

Posso usar este sensor para detectar plásticos?

O sensor não é indicado para detecção de materiais não metálicos, como plástico ou madeira, pois baseia-se no princípio indutivo para detecção de metais.

O sensor parou de responder, o que devo verificar?

Verifique inicialmente se o LED amarelo de status de chaveamento está aceso; se não estiver, confirme se há alimentação de 10-60 V DC e se a polaridade está correta (BN: marrom, BU: azul).

A saída permanece acionada sem objeto presente, por que isso ocorre?

O sintoma de uma saída permanentemente ligada pode indicar um curto-circuito na carga ou falha interna; verifique a proteção contra curto-circuito do equipamento e o estado do cabo de 6 m.

Devo escolher este modelo com cabo fixo ou um modelo com conector M12?

Este modelo IIM210 possui conexão fixa de cabo PUR de 6 metros, enquanto outros modelos podem utilizar conectores M12; a escolha deve considerar a necessidade de desconexão rápida vs. vedação estanque.

Este sensor substitui um indutivo comum de fábrica?

Ambos são sensores indutivos M30, mas o IIM210 é otimizado para ambientes móveis com maior robustez térmica e de vibração em comparação a sensores indutivos padrão para automação de fábrica.

Quais os cuidados ao instalar o sensor?

Certifique-se de não exceder o torque máximo de aperto especificado no manual para evitar danos à rosca de aço inoxidável e utilize as porcas de fixação inclusas para o travamento mecânico.

Como garantir a originalidade e qualidade do produto?

A garantia e procedência são asseguradas pela IFM Electronic, com fabricação robusta para suportar limpezas industriais agressivas, conforme grau de proteção IP69K.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sinal de comutação é fornecido pelo polo positivo (Ref.: Saída de comutação PNP).

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água, permitindo limpeza industrial rigorosa (Ref.: IP67; IP69K).

Montagem Embutida

Instalação onde a face ativa do sensor pode ser instalada nivelada com o metal circundante sem interferir na detecção (Ref.: Alcance de detecção 12 mm embutido).

Histerese

Diferença entre a distância de ligação e desligamento, protegendo contra chattering (Ref.: 1...20 % de Sr).

Fator de Correção

Coeficiente que altera a distância de detecção dependendo do material alvo (Ref.: aço: 1, latão: 0,5, alumínio: 0,45).
