Sensor Indutivo IFM IIM208 M30

Pré-visualizar: IIM208 IFM - Sensor Indutivo IFM Aplicações Móveis M30 PNP 12mm IP69K

IIM208 IFM - Sensor Indutivo IFM Aplicações Móveis M30 PNP 12mm IP69K

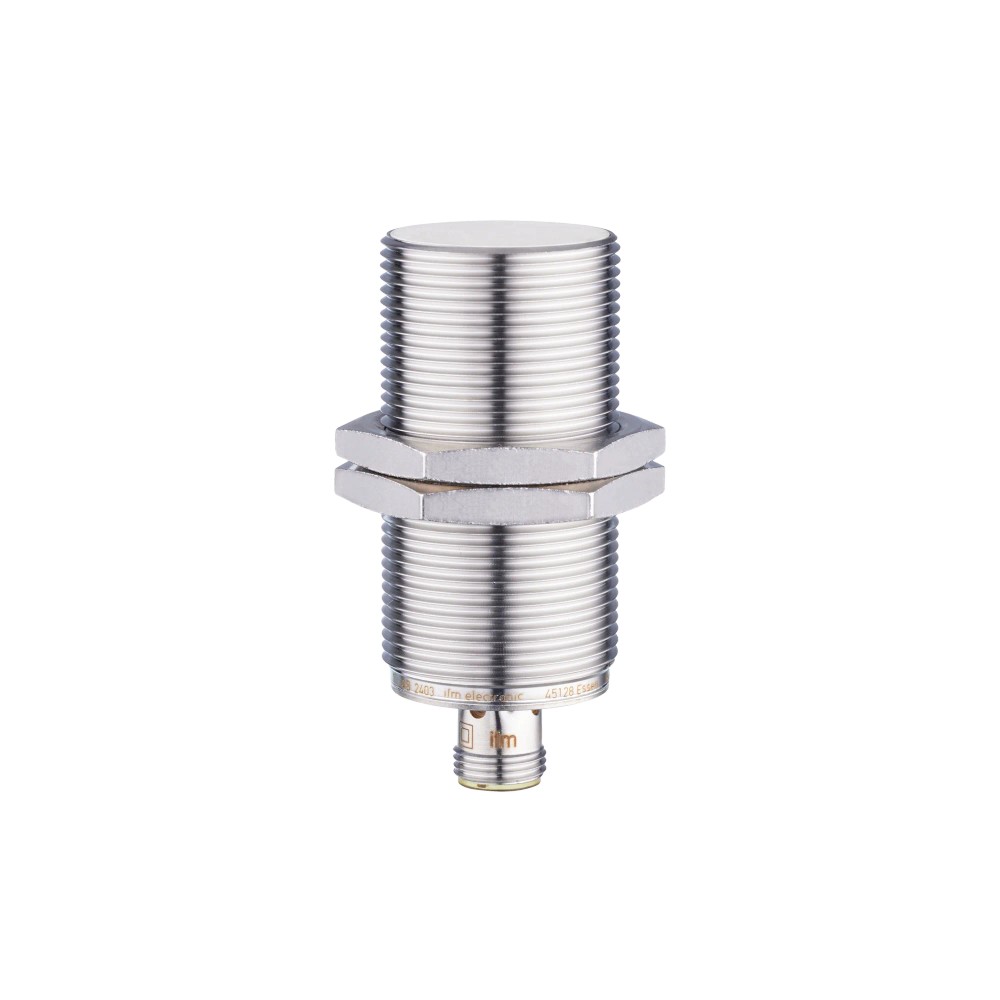

Imagem meramente ilustrativa

R$ 924,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIM208
EAN: 4021179117821
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IIM208 IFM - Sensor Indutivo IFM Aplicações Móveis M30 PNP 12mm IP69K"

Destaques do Produto

Tipo de Saída

PNP

Distância de Detecção

12 mm

Conexão

M12

Rosca

M30

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIM208 IFM - Sensor Indutivo IFM Aplicações Móveis M30 PNP 12mm IP69K

O IIM208 é um sensor indutivo de alta performance, ideal para detecção de metais em aplicações móveis e ambientes de lavagem rigorosa. Com invólucro em aço inox 316L, oferece grau de proteção IP69K, alcance de 12 mm e operação PNP confiável, sendo robusto contra choques térmicos e vibrações.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	12 mm
Saída elétrica	PNP
Conexão	M12
Grau de proteção	IP67 / IP69K
Temperatura	-40 a 85 °C
Dimensões	M30 x 1,5
Montagem	Embutido
Frequência	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis (máquinas agrícolas, construção)
Ambientes de alta pressão e lavagem (IP69K)
Ambientes com variações térmicas de -40 a 85 °C

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos
Ambientes com pressão superior à especificada para IP69K
Instalação em locais com torque superior a 80 Nm

APLICAÇÕES E USO

Máquinas agrícolas sujeitas a limpeza com jato de água
Sistemas de construção civil com alta exigência de durabilidade
Detecção de fim de curso em estruturas móveis
Monitoramento de posição em ambientes com grande variação térmica

COMO ESCOLHER

Antes de comprar o IIM208 IFM - Sensor Indutivo IFM Aplicações Móveis M30 PNP 12mm IP69K, verifique estes pontos:

Quando selecionar o IIM208

Escolha este modelo se você necessita de um sensor com alta resistência ambiental (IP69K, -40 a 85 °C) para ambientes móveis onde sensores industriais padrão falhariam por vibração ou estresse térmico.

Quando buscar outra alternativa

Busque outra opção caso sua aplicação exija monitoramento de distâncias maiores que 12 mm, precise de uma lógica de saída NPN, ou se a interface de comunicação IO-Link for obrigatória para diagnóstico avançado.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de produto	Sensor Indutivo	Identificação da categoria de sensoriamento
Aplicação	Aplicações móveis e difíceis	Ambiente operacional projetado

Dados Elétricos
Tensão de operação	10...60 DC V	Faixa de tensão permitida
Saída de comutação	PNP	Lógica de saída elétrica
Frequência de comutação	100 Hz	Limite de velocidade de comutação

Condições Ambientais e Mecânicas
Grau de proteção	IP67, IP69K	Resistência a fluidos e poeira
Temperatura ambiente	-40...85 °C	Limites térmicos de operação
Material do invólucro	1.4404 (aço inoxidável 316L)	Resistência à corrosão

Alcance e Montagem
Alcance de detecção	12 mm	Distância nominal de sensoriamento
Tipo de montagem	Embutido	Método de instalação recomendado

COMPATIBILIDADE

Comunicação

• Nenhum (Sensor discreto I/O)

Conexões

Elétrica 1 x M12 (3 polos, contatos banhados a ouro)

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem com alta pressão	✓	Possui grau de proteção IP69K, testado para este tipo de agressão.
Aplicações de detecção de peças de cobre	✓	Possui fator de correção, embora a distância de detecção reduza para materiais não ferrosos.
Sistemas de 24V DC	✓	A tensão de operação de 10-60V DC abrange a faixa nominal de 24V.

INSTALAÇÃO

Como instalar o IIM208 IFM - Sensor Indutivo IFM Aplicações Móveis M30 PNP 12mm IP69K

Limpe a área de montagem para remover resíduos metálicos.
Insira o sensor no suporte de montagem M30.
Rosqueie a primeira porca para posicionamento inicial.
Rosqueie a segunda porca para travamento mecânico, aplicando torque máximo de 80 Nm.
Conecte o cabo M12 de 3 fios seguindo o diagrama de pinagem padrão.
Verifique o acendimento do LED de status ao aproximar um alvo metálico.

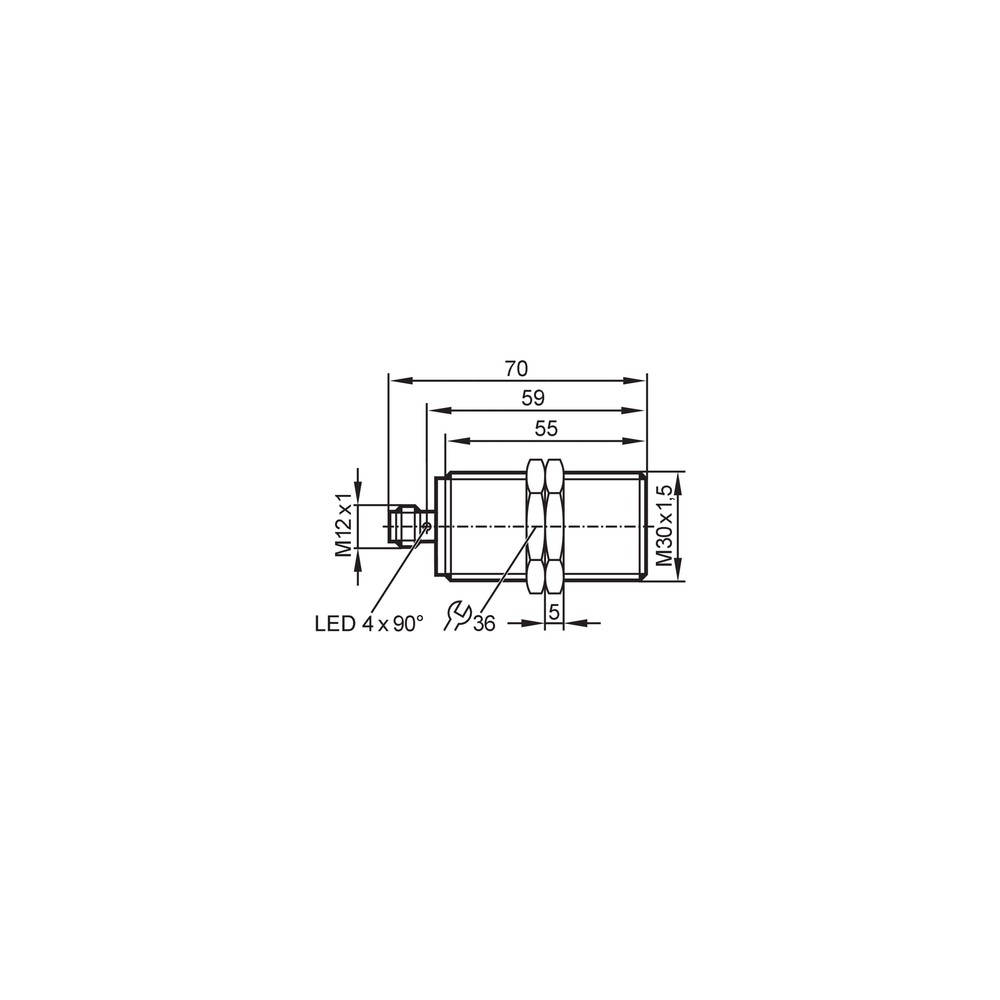

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED não acende.	Tensão fora da faixa (abaixo de 10V ou acima de 60V).	Medir a tensão nos pinos do conector M12 com multímetro.
Saída não ativa, diagnóstico de falha no CLP.	Falha de fiação (curto-circuito externo ou cabo rompido).	Testar continuidade do cabo e verificar queda de tensão na saída.
Comutação falsa ou permanente.	Montagem incorreta com metal muito próximo à face ativa.	Verificar se a distância livre ao redor da face ativa respeita o manual.
Sensor detecta o objeto mesmo sem o alvo presente.	Acúmulo excessivo de detritos metálicos na face ativa.	Limpar a face ativa e verificar se o status de comutação normaliza.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IIM208 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IIM208?

O IIM208 é um sensor indutivo M30 robusto, projetado para aplicações móveis e ambientes severos, com alcance de 12 mm embutido e saída PNP.

O que vem na embalagem deste sensor?

Ele acompanha duas porcas de fixação para instalação direta em painéis ou suportes de máquinas.

Este sensor pode ser usado em qualquer tipo de produto químico?

Este modelo não é indicado para ambientes com substâncias químicas corrosivas que ataquem o invólucro de aço inoxidável 1.4404 ou a face ativa em LCP.

O sensor detecta madeira ou plástico?

Não, este sensor não é adequado para detectar objetos não metálicos, como madeira ou plástico, pois opera exclusivamente baseando-se no princípio de indução eletromagnética.

O sensor está ligado, mas não detecta o metal. O que pode ser?

Um sintoma comum é o LED amarelo de status de chaveamento não acender mesmo com a presença de um alvo metálico, o que pode indicar falta de alimentação.

Como diagnostico uma falha de detecção no IIM208?

Verifique se a tensão de alimentação está na faixa de 10-60V DC e se a fiação está correta, com o fio marrom (positivo), azul (negativo) e preto (sinal).

Este sensor é melhor que um modelo industrial padrão para uso móvel?

O IIM208 é uma solução robusta para aplicações móveis, enquanto sensores industriais padrão sem certificação de resistência a choque e vibração podem falhar prematuramente nesses cenários.

Devo escolher este sensor ou um com IO-Link?

A escolha depende da tecnologia de interface necessária; este é um sensor discreto (PNP) sem comunicação IO-Link, sendo ideal para sistemas simples de I/O.

Qual o cuidado ao instalar o sensor?

O sensor deve ser instalado com o torque de aperto máximo de 80 Nm para garantir a integridade da rosca e vedação.

Qual a procedência deste sensor?

A IFM ELECTRONIC LTDA. garante a procedência do item, sendo um componente original fabricado para alta confiabilidade operacional (MTTF de 1079 anos).

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência à entrada de poeira e proteção contra limpeza com jato de água de alta pressão e alta temperatura. (Ref.: ISO 20653)

PNP

Tipo de saída de comutação onde a carga é conectada entre a saída e o terra (comutação positiva).

Embutido

Refere-se ao tipo de montagem onde a face ativa do sensor é nivelada com o material circundante, minimizando o risco de dano mecânico.

Histerese

Diferença entre a distância de ligação e desligamento do sensor, garantindo estabilidade na comutação. (Ref.: 1-20% de Sr)

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente ao longo do tempo. (Ref.: 1079 anos)
