Sensor Indutivo IFM IIM203 - Alcance 22mm M30

Pré-visualizar: IIM203 IFM - Sensor Indutivo IFM Aplicações Móveis M30 22mm IP69K

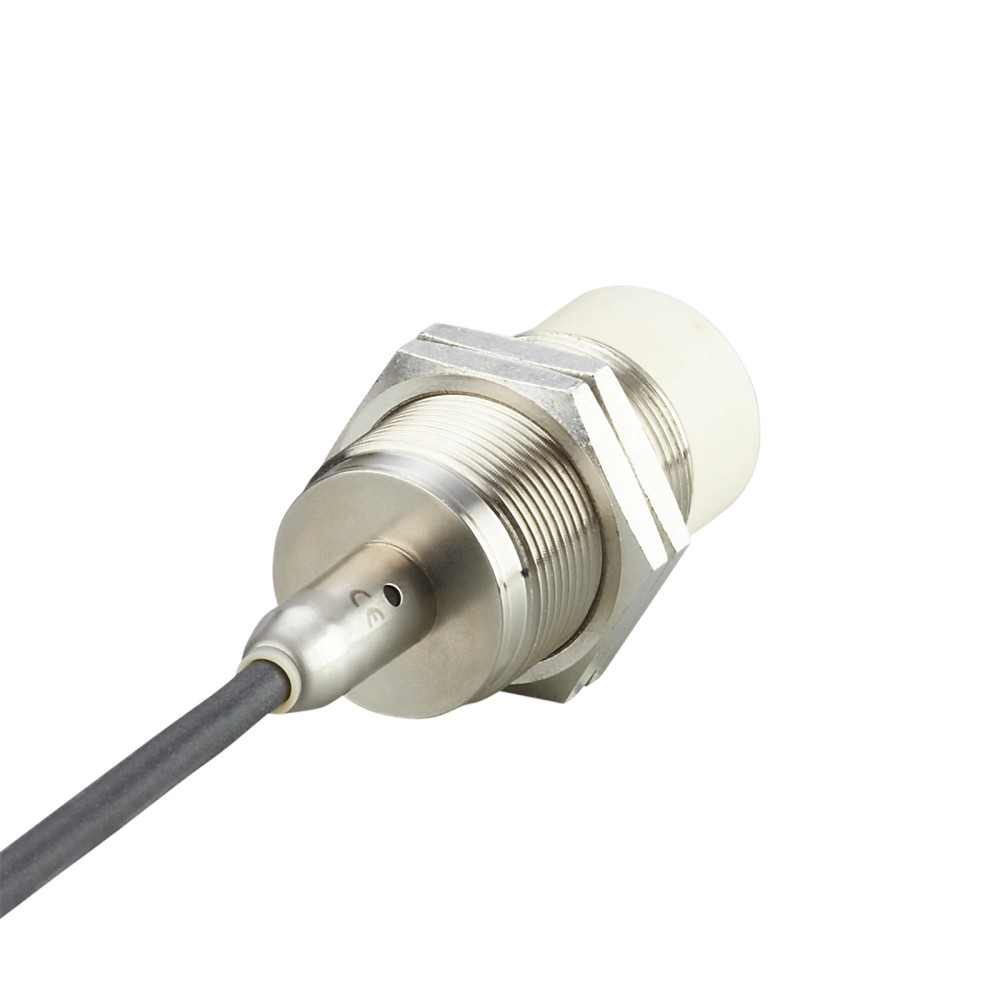

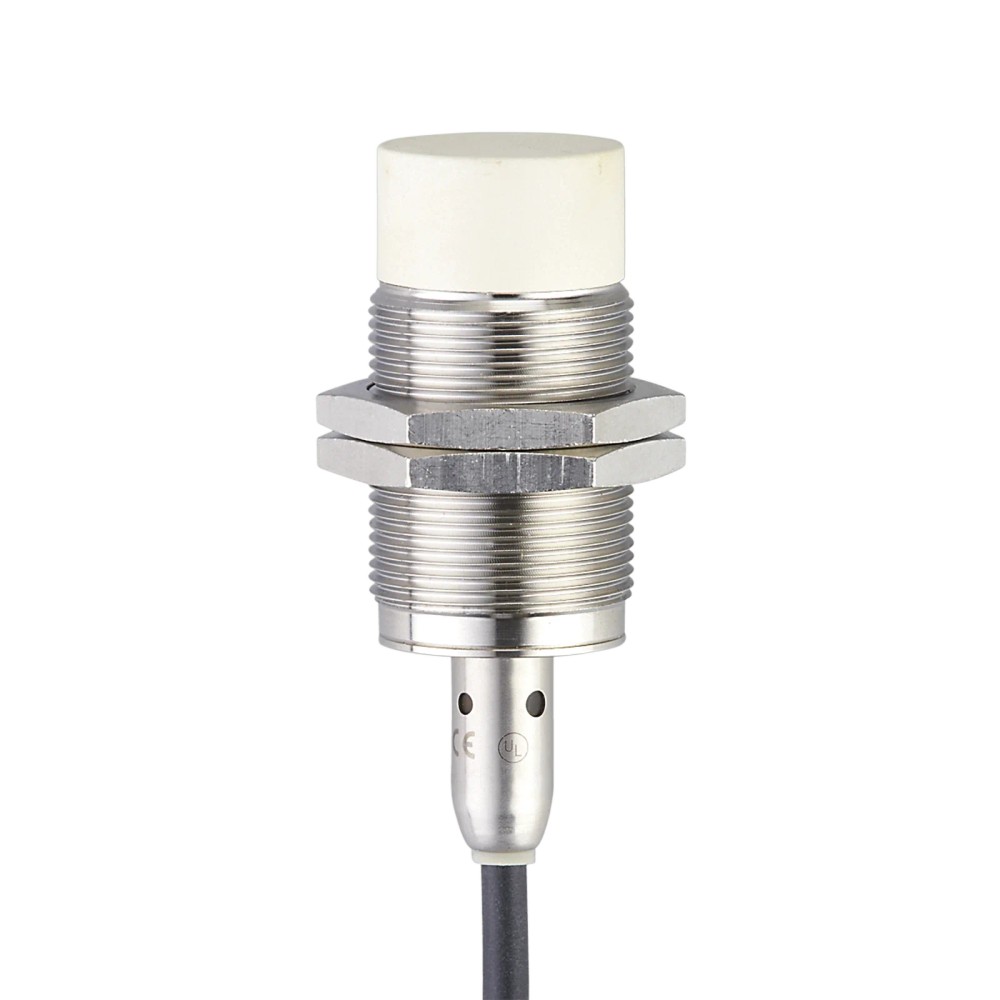

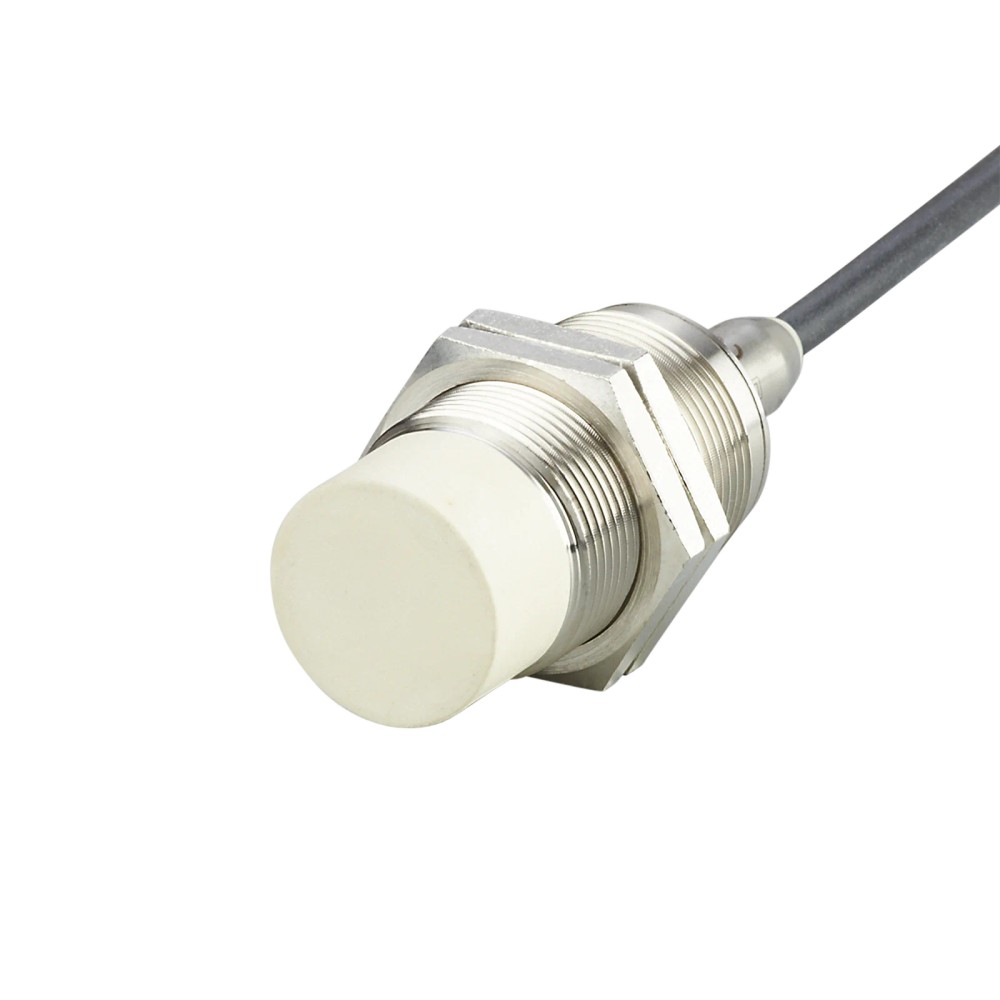

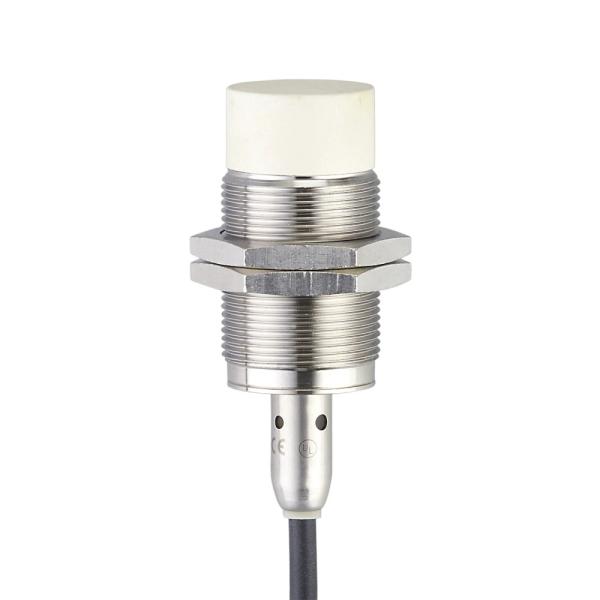

IIM203 IFM - Sensor Indutivo IFM Aplicações Móveis M30 22mm IP69K

Imagem meramente ilustrativa

R$ 933,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIM203
EAN: 4021179117777
NCM do produto: 85365090

Destaques do Produto Alcance nominal 22...mais

Fechar menu

Saiba mais sobre: "IIM203 IFM - Sensor Indutivo IFM Aplicações Móveis M30 22mm IP69K"

Destaques do Produto

Alcance nominal

22 mm, não embutido

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...36 V DC

Conexão

Cabo PUR de 6 m

Montagem

Rosca M30 x 1,5

Proteção

IP67/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIM203 para Aplicações Móveis, M30 x 1,5, Alcance de 22 mm, IP67/IP69K

O IFM IIM203 é um sensor indutivo DC para detectar objetos metálicos sem contato, destinado a aplicações móveis e condições de uso difíceis. Tem alcance nominal de 22 mm em montagem não embutida, conexão por cabo PUR de 6 m e proteção IP67/IP69K. Opera entre 10 e 36 V DC e tem frequência de comutação de 100 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	22 mm; montagem não embutida
Rosca e dimensões	M30 x 1,5; comprimento de 81 mm
Alimentação	10...36 V DC
Saída	Normalmente aberta; PNP/NPN
Conexão elétrica	Cabo PUR de 6 m; 3 x 0,5 mm²
Grau de proteção	IP67 e IP69K
Temperatura ambiente	-40...85 °C
Frequência de comutação	100 Hz
Peso	373 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações móveis e difíceis, conforme a aplicação indicada na ficha do produto.
Instalações que aceitem sensor roscado M30 x 1,5, montagem não embutida e alcance nominal de 22 mm.
Circuitos DC de 10...36 V que sejam compatíveis com saída normalmente aberta PNP ou NPN e com a corrente de saída especificada.

⚠ Considere outro se precisa de:

Não selecionar para montagem embutida: a ficha especifica montagem não embutida.
Não utilizar quando a alimentação estiver fora de 10...36 V DC ou quando a aplicação exigir frequência de comutação superior a 100 Hz.
Não assumir detecção de materiais não metálicos: o produto é um sensor indutivo e a ficha não declara essa capacidade.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em aplicações móveis e difíceis. A ficha informa faixa ambiente de -40...85 °C e graus de proteção IP67/IP69K; a adequação a cada instalação depende das condições reais de montagem e exposição.
Possibilidade de uso inferida: detecção de alvos metálicos em máquinas móveis, desde que a montagem seja não embutida, a distância esteja dentro das condições de detecção e o circuito seja compatível com a saída e alimentação. Confirmar os fatores de correção do material do alvo e o datasheet antes do dimensionamento.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIM203 para Aplicações Móveis, M30 x 1,5, Alcance de 22 mm, IP67/IP69K, verifique estes pontos:

Escolha o IIM203 quando

A aplicação exigir detecção indutiva não embutida até o alcance nominal de 22 mm, construção roscada M30 x 1,5, cabo PUR de 6 m e operação em 10...36 V DC.

Busque outra configuração quando

A instalação exigir montagem embutida, outra dimensão de rosca, outra faixa de alimentação, frequência acima de 100 Hz ou um alcance diferente. Confirme os requisitos do circuito e a distância real de comutação no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada pelo fabricante.
Marca e modelo	IFM IIM203	Identificação do produto.
Aplicação declarada	Utilização em aplicações móveis e difíceis	Descrição de aplicação fornecida na ficha.
Característica especial	Alcance aumentado	Característica indicada para o modelo.
GTIN	4021179117777	Identificador comercial informado no anúncio.
SKU / part number	IIM203	Código do produto.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 10 mA	Aplica-se apenas à operação em 3 fios.
Corrente de saída mínima	2 mA	Aplica-se apenas à operação em 2 fios.
Corrente residual máxima	0,5 mA	Aplica-se apenas à operação em 2 fios.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite declarado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante declarado.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Condição de proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Classe de proteção elétrica	II	Classe declarada na ficha.

Saídas e chaveamento
Função elétrica	PNP/NPN	Tipos de saída declarados.
Função de saída	Normalmente aberta	Estado funcional declarado.
Frequência de comutação DC	100 Hz	Frequência máxima declarada para comutação DC.
Distância real de comutação Sr	22 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Histerese	1...20 % de Sr	Faixa de histerese relativa a Sr.
Indicador de estado	LED amarelo de status de chaveamento, 4 x 90°	Indicação visual declarada na ficha.

Faixa de detecção
Alcance de detecção	22 mm	Alcance nominal declarado; montagem não embutida.
Distância de trabalho	0...17,82 mm	Faixa de distância de trabalho declarada.
Tipo de montagem	Não embutido	Condição de instalação declarada pelo fabricante.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,45; cobre: 0,4	Fatores de correção declarados conforme o material do alvo.

Conexões
Conexão elétrica	Cabo PUR de 6 m, Ø 5,4 mm, 3 x 0,5 mm²	Especificação do cabo informada na ficha.
Comportamento ao fogo do cabo	ECE R118 Rev.2	Referência declarada para o cabo.
Conexão mecânica	Rosca M30 x 1,5	Designação de rosca do invólucro; não é conexão de processo fluida.

Condições ambientais e robustez
Temperatura ambiente	-40...85 °C	Faixa de operação declarada.
Grau de proteção	IP67; IP69K	Graus de proteção declarados pelo fabricante.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz), -20...50 °C	Condição de ensaio declarada.
EMC área automotiva	ECE R10, autorização de tipo e1; DIN ISO 11452-2 100 V/m; ISO 7637-2: 2004 / ISO 16750-2: 2012	Referências de compatibilidade eletromagnética informadas na ficha.
Certificado UL	Ta 0...40 °C; Enclosure type 1; Limited Voltage/Current; arquivo UL E174191	Condições e identificação UL declaradas.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento 81 mm	Dimensões do sensor declaradas.
Bucha rosqueada	Aço inoxidável	Material declarado.
Face ativa	LCP natural	Material declarado.
Janela dos LEDs	PEI	Material declarado.
Porcas de fixação	Latão	Material declarado; duas porcas incluídas.
Peso	373 g	Valor informado no dataset do produto.
MTTF	1089 anos	Valor informado na ficha; não representa garantia ou vida útil assegurada.

Documentação e classificação
NCM	8536.50.90	Código informado no contexto do produto.

COMPATIBILIDADE

Comunicação

• Não há interface ou protocolo de comunicação digital declarado na ficha; a saída é de chaveamento PNP/NPN.

Conexões

Elétrica Cabo PUR de 6 m, Ø 5,4 mm, 3 x 0,5 mm²; alimentação de 10...36 V DC. Saída normalmente aberta PNP/NPN. Verificar compatibilidade com a entrada do circuito e respeitar a corrente máxima constante de saída de 100 mA. A ficha também declara operação em 2 fios e 3 fios; consulte o esquema do fabricante para a ligação correspondente.

Processo Não possui conexão de processo fluida declarada. A conexão mecânica é rosca M30 x 1,5; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada DC compatível com sensor PNP normalmente aberto	✓	A ficha declara saída PNP normalmente aberta; validar alimentação e limites elétricos do circuito.
Entrada DC compatível com sensor NPN normalmente aberto	✓	A ficha declara saída NPN normalmente aberta; validar alimentação e limites elétricos do circuito.
Montagem embutida	✗	A ficha especifica montagem não embutida.
Alimentação fora de 10...36 V DC	✗	A tensão de operação declarada é 10...36 V DC.
Aplicação que exige frequência de comutação acima de 100 Hz	✗	A frequência de comutação DC declarada é 100 Hz.
Conexão a protocolo de comunicação como IO-Link	✗	A ficha não declara IO-Link nem outra interface de comunicação; informa saída de chaveamento PNP/NPN.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIM203 para Aplicações Móveis, M30 x 1,5, Alcance de 22 mm, IP67/IP69K

Confirme que a rosca disponível é M30 x 1,5 e que a montagem prevista é não embutida.
Posicione o sensor considerando o alcance nominal e a distância de trabalho declarada; leve em conta o fator de correção do material do alvo.
Fixe o sensor com as porcas incluídas, sem aplicar torque não especificado nesta ficha.
Antes da ligação, confirme alimentação DC entre 10 e 36 V e compatibilidade da entrada com saída PNP ou NPN normalmente aberta.
Faça a ligação conforme o esquema elétrico oficial do fabricante, respeitando a configuração de 2 ou 3 fios e os limites de corrente.
Após a instalação, energize o circuito e verifique a indicação de chaveamento pelo LED; confira detecção e ausência de curto-circuito.

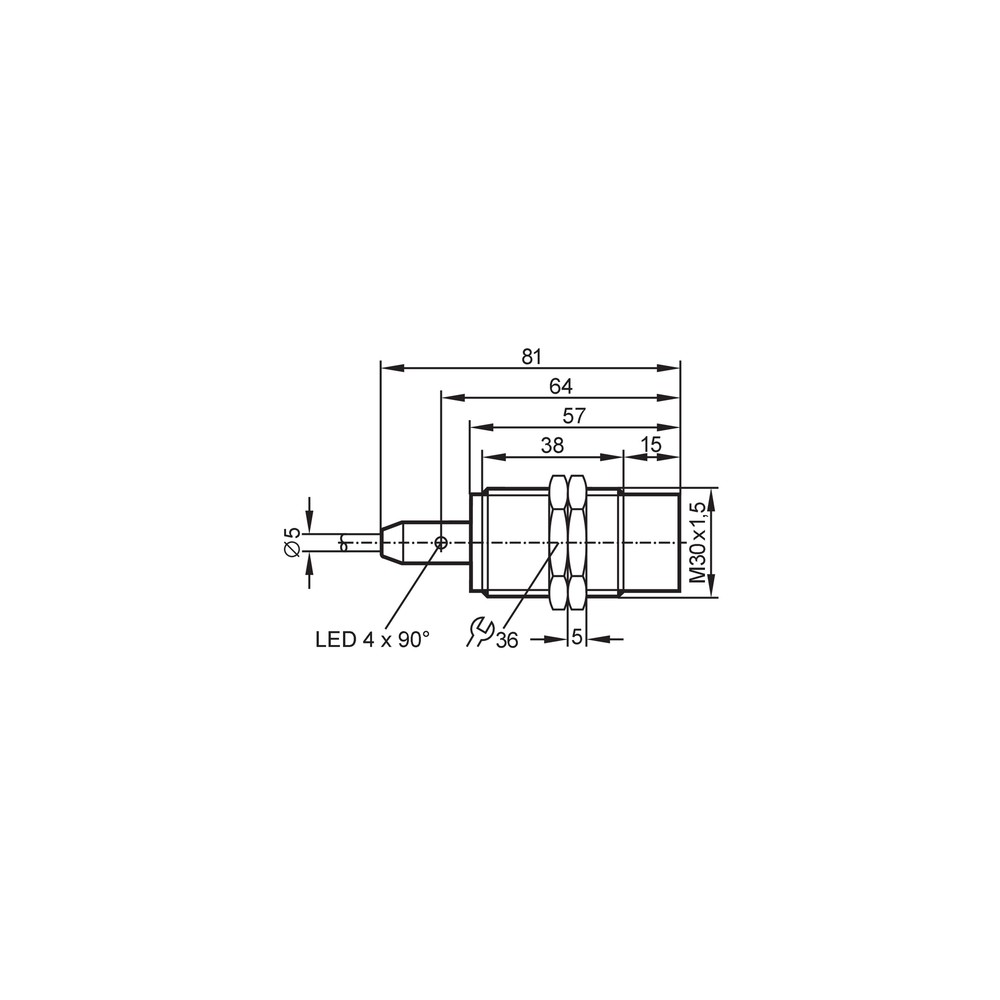

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não indica chaveamento diante do alvo.	Alimentação ausente ou fora da faixa de operação, ligação incompatível com PNP/NPN, distância acima da faixa de trabalho ou influência do material do alvo.	Meça a alimentação nos terminais, confira a ligação no datasheet, observe o LED e compare distância e material do alvo com os dados de detecção e fatores de correção.
A entrada do controlador permanece acionada mesmo sem detecção aparente.	Incompatibilidade entre o tipo de saída do sensor e a entrada, ou efeito da corrente residual na operação em 2 fios.	Confirme se a entrada aceita PNP ou NPN conforme a ligação e verifique a corrente residual máxima declarada para operação em 2 fios; consulte o esquema do fabricante.
Comutação instável ou ponto de detecção diferente do esperado.	Distância de montagem próxima ao limite, variação do ponto de comutação ou fator de correção do material do alvo.	Meça a distância até o alvo, confira se está dentro da distância de trabalho e aplique o fator de correção correspondente ao material.
Sensor ou circuito deixa de funcionar após uma falha elétrica.	Curto-circuito, sobrecarga ou polaridade incorreta na instalação, apesar das proteções declaradas.	Desenergize o circuito, inspecione cabos e conexões, confirme polaridade, corrente da carga e integridade do cabo antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IIM203 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIM203 e para quem ele serve?

É um sensor indutivo DC com saída normalmente aberta PNP/NPN, indicado pelo fabricante para aplicações móveis e difíceis. A seleção deve considerar montagem não embutida e compatibilidade elétrica com o circuito.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. O sensor possui cabo PUR de 6 m.

Posso instalar o IIM203 embutido em uma superfície metálica?

Não: a montagem declarada é não embutida. A ficha não apresenta uma condição de instalação embutida para este modelo.

Ele detecta plástico, madeira ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção de materiais não metálicos. Para essas aplicações, confirme a tecnologia necessária com o fabricante.

O sensor não aciona a entrada; o que devo verificar antes de trocar?

Verifique primeiro a alimentação de 10...36 V DC, a ligação PNP/NPN, a distância até o alvo e a resposta do LED de chaveamento. Considere também o fator de correção do material detectado.

A saída fica ativa ou instável; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP/NPN e a entrada do controlador; em operação de 2 fios, a corrente residual também deve ser considerada. Confira o esquema de ligação e os limites elétricos no datasheet.

Devo comprar o sensor avulso ou em kit?

O contexto informa um sensor e duas porcas de fixação incluídas, sem indicar um kit adicional. Verifique a lista de materiais da aplicação para determinar se outros componentes são necessários.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IIM203 se a aplicação exigir montagem não embutida, rosca M30 x 1,5, alcance nominal de 22 mm e alimentação de 10...36 V DC. Se algum desses requisitos não corresponder, compare outro modelo com o datasheet.

Como devo instalar e verificar o sensor?

Confirme a rosca e a montagem não embutida, faça a ligação conforme o esquema oficial e observe o LED de chaveamento após energizar. Não aplique torque de montagem não especificado na ficha.

Qual esquema devo usar para ligar os fios?

Use o esquema elétrico do datasheet oficial do IIM203 e confirme se o circuito requer operação de 2 ou 3 fios e saída PNP ou NPN. Não deduza a pinagem apenas pela cor dos fios.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha especifica detecção não embutida.

Alcance nominal

Distância de detecção nominal declarada para o sensor, sujeita às condições de montagem e ao material do alvo.

PNP/NPN

Configurações de saída de chaveamento que devem corresponder ao tipo de entrada do circuito conectado.

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa como porcentagem de Sr na ficha.

IP69K

Grau de proteção declarado para o invólucro do sensor; a ficha também informa IP67.
