Sensor Indutivo IFM IIM202 M30

Pré-visualizar: IIM202 IFM - Sensor Indutivo IFM Aplicações Móveis M30 12mm PNP/NPN

IIM202 IFM - Sensor Indutivo IFM Aplicações Móveis M30 12mm PNP/NPN

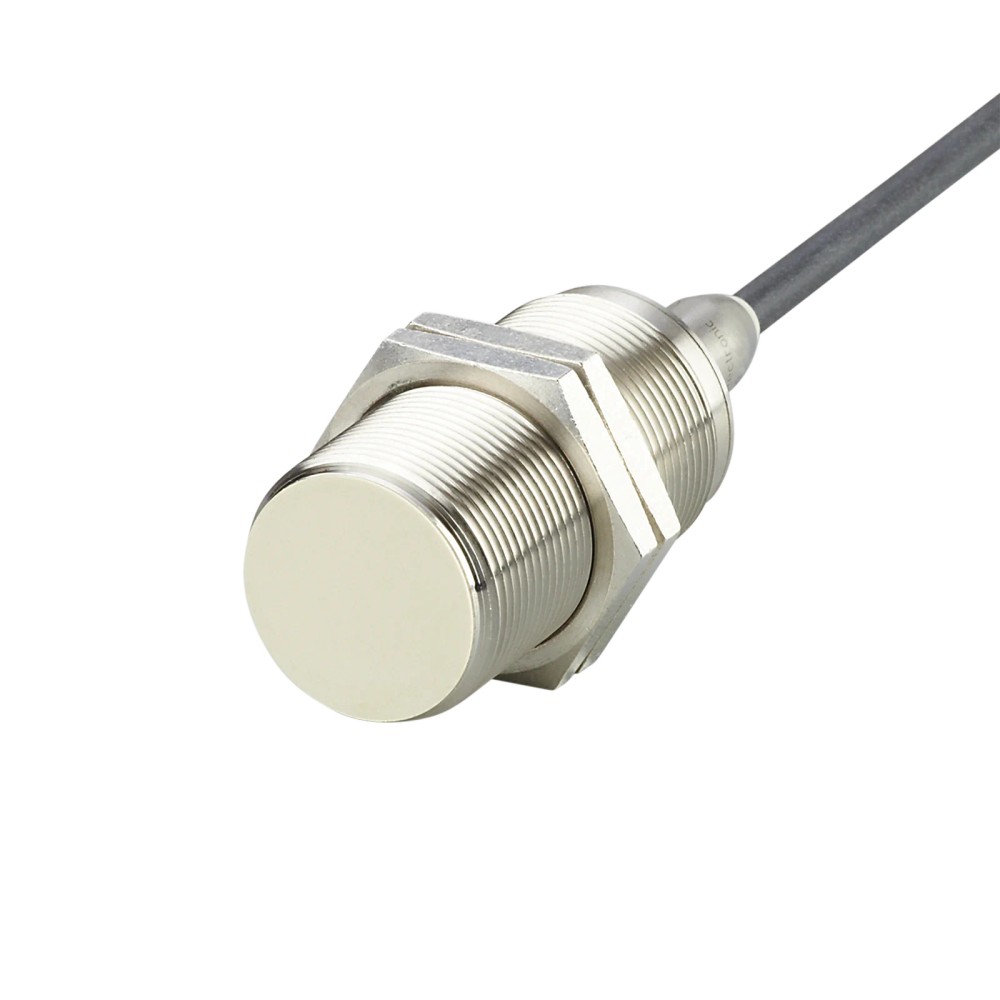

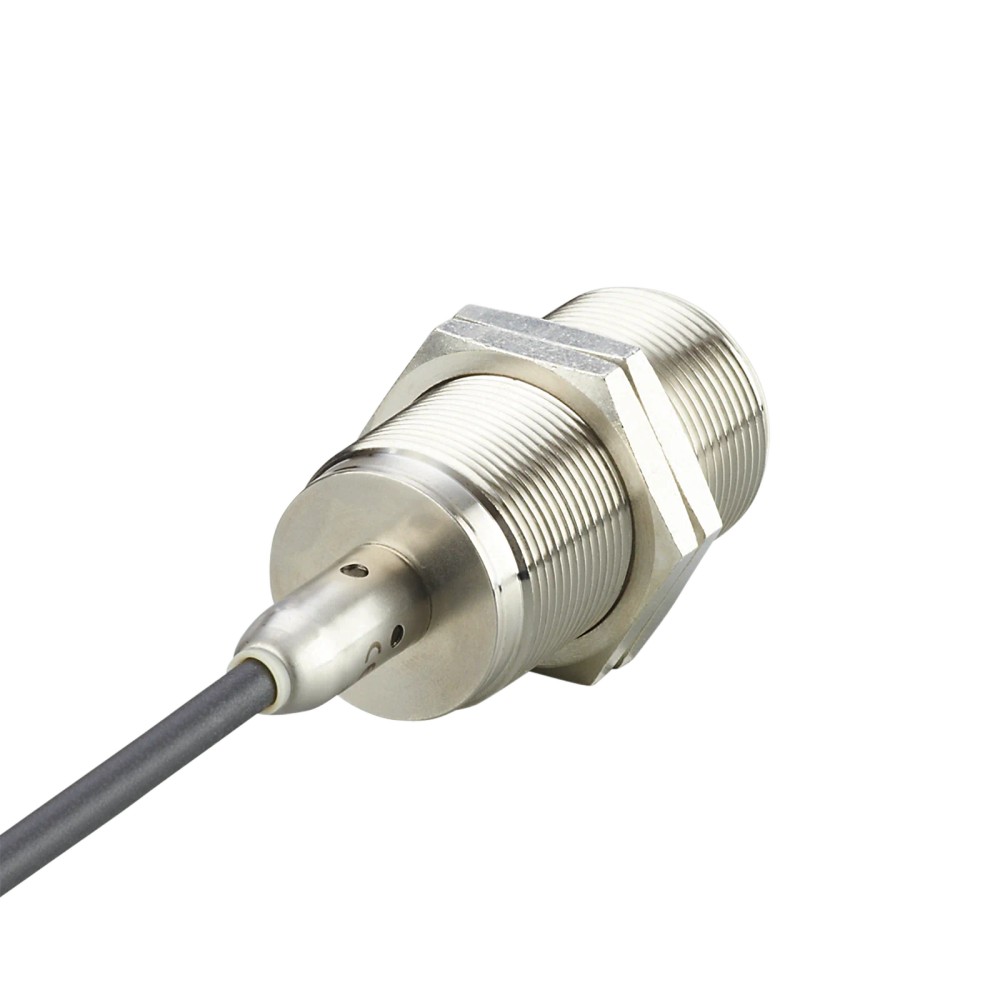

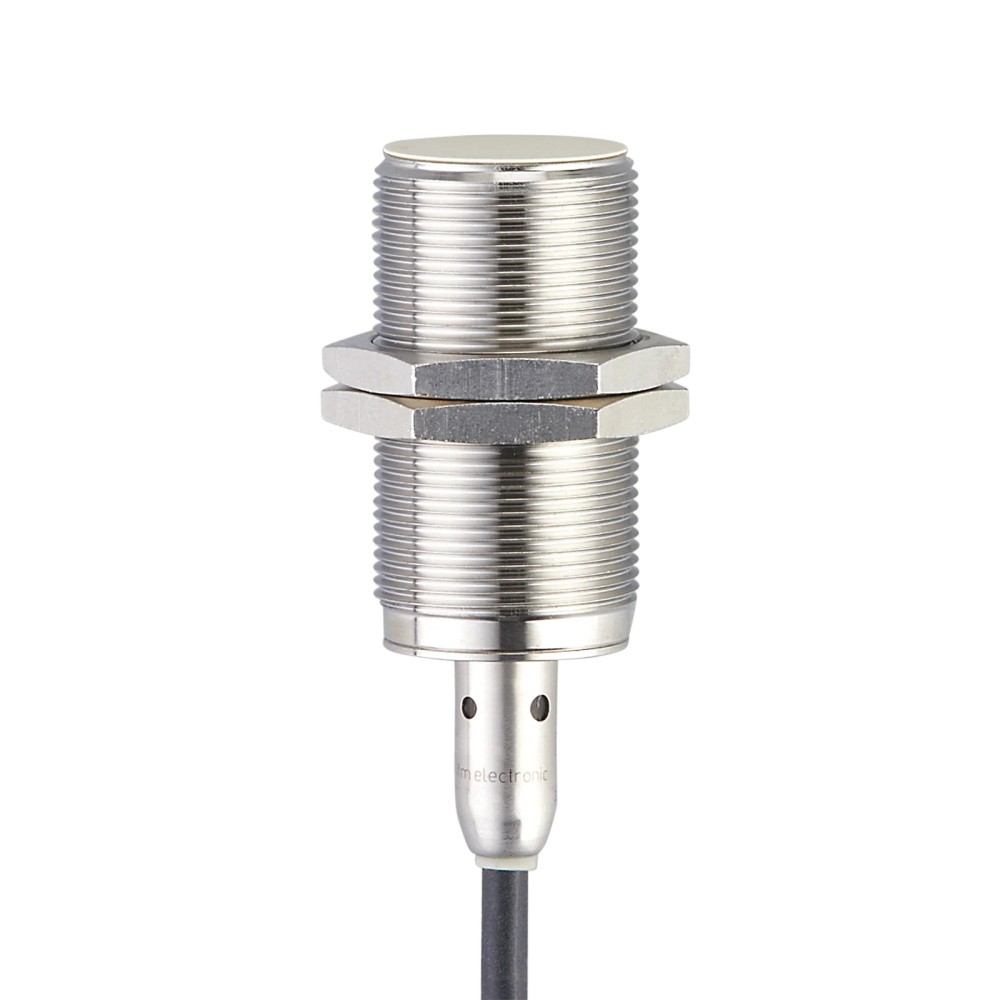

Imagem meramente ilustrativa

R$ 933,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIM202
EAN: 4021179117760
NCM do produto: 85365090

Destaques do Produto Design M30...mais

Fechar menu

Saiba mais sobre: "IIM202 IFM - Sensor Indutivo IFM Aplicações Móveis M30 12mm PNP/NPN"

Destaques do Produto

Design

M30

Alcance

12 mm

Conexão

Cabo 6 m

Saída

PNP/NPN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIM202 M30 12mm PNP/NPN

O IIM202 é um sensor indutivo robusto projetado para detecção confiável em aplicações móveis e ambientes industriais severos. Com rosca M30 e alcance de 12 mm, este dispositivo oferece alta resistência com grau de proteção IP69K e operação em temperaturas de -40 a 85 °C. Sua saída é configurável automaticamente para PNP ou NPN, garantindo versatilidade na integração com diversos sistemas de controle.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Tipo	Indutivo
Design	M30 x 1,5
Alcance	12 mm
Saída	PNP/NPN
Grau de Proteção	IP67 / IP69K
Temperatura	-40...85 °C
Conexão	Cabo 6 m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis (máquinas agrícolas, construção)
Ambientes com lavagem de alta pressão (IP69K)
Faixas de temperatura extremas (-40 a 85 °C)

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos
Aplicações que exijam conector M12 (este possui cabo fixo)
Distâncias de comutação superiores a 12 mm

APLICAÇÕES E USO

Máquinas de construção e terraplenagem
Veículos agrícolas e municipais
Ambientes industriais com necessidade de lavagem de alta pressão
Sistemas que exigem imunidade a interferência eletromagnética (EMC)

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIM202 M30 12mm PNP/NPN, verifique estes pontos:

Quando escolher o IIM202

Ideal para ambientes externos, móveis ou expostos a ciclos de lavagem intensos onde a durabilidade mecânica e a tolerância térmica são críticas.

Quando buscar outra opção

Se a aplicação for de automação interna limpa (sem exposição a jatos de água) ou se for necessária uma saída analógica, modelos padrão de custo inferior podem ser mais adequados.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação permitida para operação segura
Consumo de corrente	< 10 mA	Consumo em operação 3 fios
Proteção contra curto-circuito	Sim	Segurança contra falhas elétricas

Faixa de detecção
Alcance de detecção	12 mm	Distância nominal de detecção para metal
Histerese	1...20 % de Sr	Diferença entre ponto de acionamento e desacionamento
Tipo de montagem	Embutido	Instalação nivelada permitida

Condições ambientais
Grau de proteção	IP67 / IP69K	Proteção contra entrada de sólidos e líquidos
Temperatura ambiente	-40...85 °C	Limites operacionais extremos
Compatibilidade EMC	ECE R10, ISO 7637-2	Padrões automotivos de imunidade

Dados mecânicos
Designação da rosca	M30 x 1,5	Padrão de rosca métrica
Material da bucha	Aço inoxidável	Material do corpo do sensor
Conexão	Cabo 6 m PUR	Interface física de ligação

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP/NPN)

Conexões

Elétrica Cabo PUR, 6 metros

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquinas móveis (hidráulica)	✓	Resistente a vibrações (20g) e variações térmicas.
Ambiente alimentício com limpeza CIP	✓	Possui proteção IP69K e materiais compatíveis.
Uso em ambiente de escritório	✗	Excesso de robustez para a aplicação, recomendável modelo mais simples.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIM202 M30 12mm PNP/NPN

Limpe a área de instalação para remover detritos metálicos.
Verifique se o orifício de montagem comporta o M30.
Posicione o sensor e fixe com as porcas inclusas.
Passe o cabo de 6m evitando arestas cortantes e pontos de calor.
Conecte os fios conforme diagrama elétrico (BK/BN/BU).
Valide o acendimento do LED ao aproximar o metal alvo.

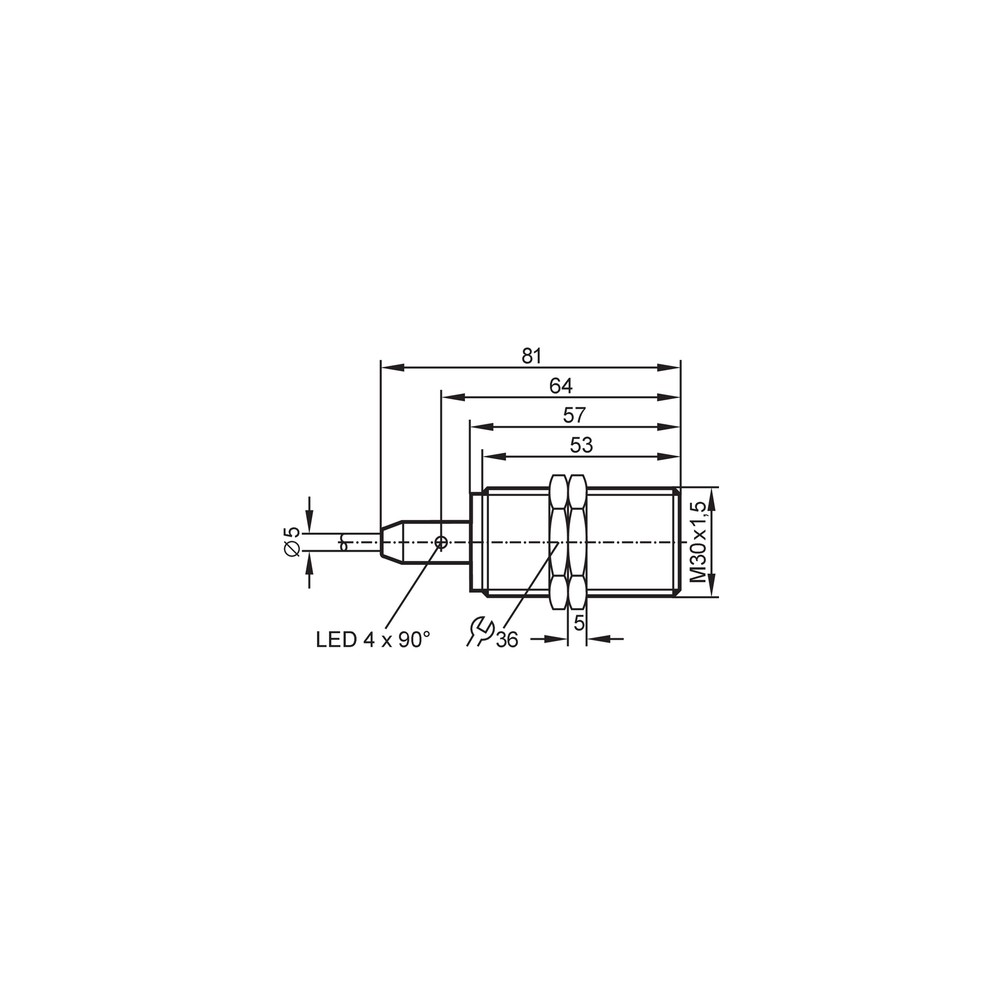

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou não responde.	Objeto metálico fora da distância nominal ou cabo danificado.	Verificar se a distância está dentro de 12mm e testar continuidade do cabo.
Atuação falsa ou intermitente.	Interferência eletromagnética externa ou acúmulo de cavacos metálicos na face.	Limpar a face ativa e garantir que o cabo esteja longe de fontes de ruído.
LED de status desligado.	Tensão de alimentação incorreta ou falta de energia.	Medir a voltagem (10-36V DC) nos terminais do cabo.
Sinal chega ao controlador, mas não processa.	Falha na lógica de entrada do controlador.	Verificar a configuração PNP/NPN no PLC e a pinagem conforme manual.

DOCUMENTAÇÃO TÉCNICA

Datasheet IIM202 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IIM202 e para que ele serve?

O IIM202 é um sensor indutivo de proximidade de 30mm de diâmetro, desenvolvido especificamente para detecção de objetos metálicos em aplicações móveis e ambientes industriais agressivos, suportando 10 a 36 V DC e temperaturas extremas.

O que acompanha o produto na embalagem?

Este sensor acompanha duas porcas de fixação para montagem mecânica e possui cabo fixo de 6 metros, não requerendo conectores adicionais para a instalação.

O sensor detecta qualquer tipo de material?

Este sensor não é indicado para detecção de objetos não metálicos como plásticos, líquidos ou madeira, pois sua tecnologia baseia-se em campos eletromagnéticos.

Este sensor pode medir a distância exata de um objeto?

Não, este modelo não possui saída analógica. Ele é um dispositivo de comutação digital (liga/desliga) com saída PNP/NPN configurável.

O LED do sensor não acende, o que pode ser?

Geralmente indica falta de alimentação ou rompimento do cabo. Verifique se a tensão de entrada está entre 10 e 36V DC e se não há continuidade interrompida no cabo de 6 metros.

O sensor apresenta acionamentos falsos ou instáveis, como proceder?

O sensor pode estar sofrendo interferência de outros campos eletromagnéticos ou a face ativa pode estar suja. Verifique a limpeza da face de detecção e garanta que o cabo não esteja passando próximo a linhas de alta potência.

Existe uma alternativa mais barata para uso industrial leve?

Para aplicações fixas em ambientes de escritório ou controle leve, sensores de custo inferior podem ser suficientes, pois o IIM202 é superdimensionado com proteção IP69K e certificações automotivas.

Por que utilizar este modelo em vez de um sensor comum de mercado?

Sim, este modelo é superior devido às certificações ECE R10 e resistência a altas variações de temperatura (-40 a 85 °C), garantindo confiabilidade em veículos que sensores padrão não oferecem.

Quais cuidados devo ter ao instalar o sensor?

A montagem deve ser embutida. Utilize as porcas de fixação inclusas, garantindo que a face ativa esteja livre de obstruções metálicas ao redor, conforme a especificação de montagem embutida.

Qual a procedência deste componente?

O IIM202 é fabricado pela IFM Electronic, líder global em automação industrial, seguindo rigorosos padrões de qualidade e certificações como IP67/IP69K para garantir durabilidade em campo.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia que utiliza campos eletromagnéticos de alta frequência para detectar objetos metálicos sem contato físico (Ref.: datasetAttributes).

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e temperatura, comum em higienização industrial (Ref.: grau_de_protecao).

PNP/NPN

Configuração de saída do transistor que permite ao sensor adaptar-se a diferentes lógica de entrada de controladores (Ref.: configuracao_de_saida).

EMC

Compatibilidade Eletromagnética, essencial para evitar interferências em sistemas eletrônicos veiculares ou industriais (Ref.: EMC área automotiva).

Embutido

Tipo de montagem onde o sensor pode ser instalado nivelado com o material circundante sem interferência na detecção (Ref.: tipo_montagem).
