Sensor Indutivo IFM IIM201 M30

Pré-visualizar: IIM201 IFM - Sensor Indutivo IFM Aplicações Móveis M30 22mm PNP/NPN IP69K

IIM201 IFM - Sensor Indutivo IFM Aplicações Móveis M30 22mm PNP/NPN IP69K

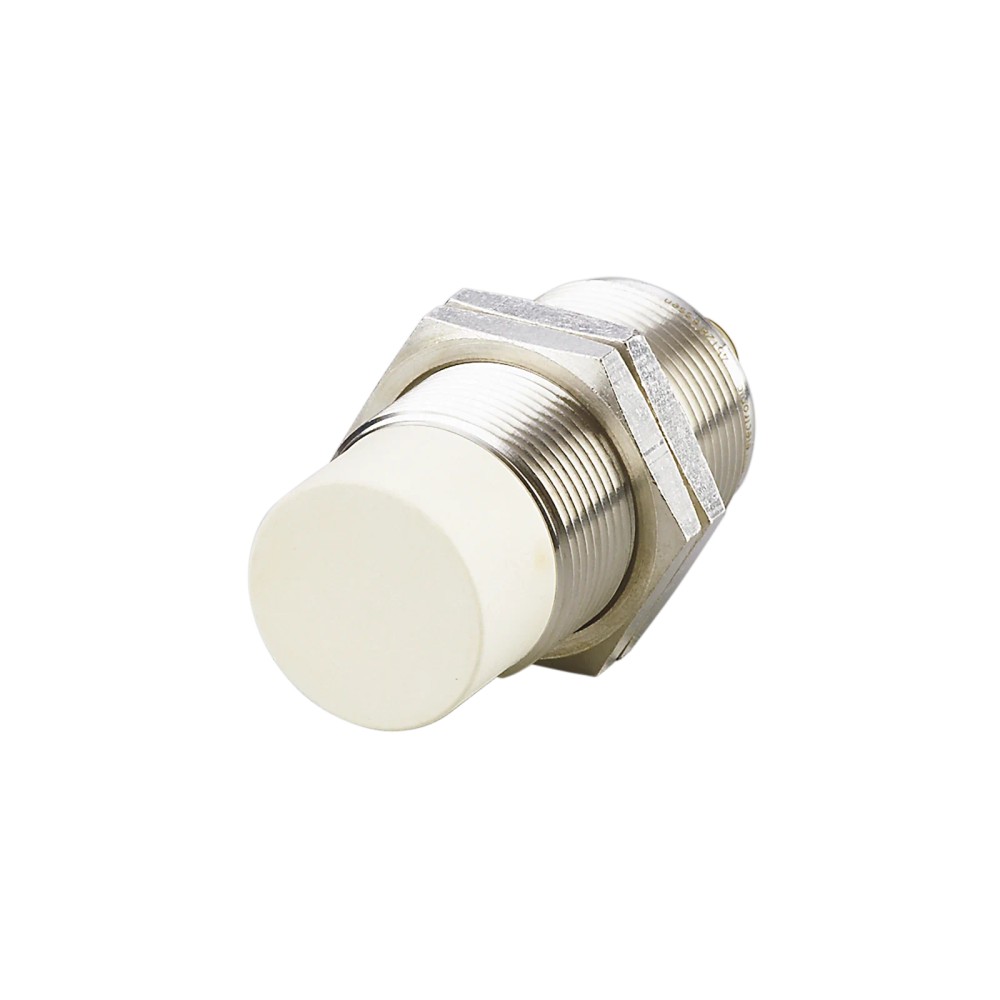

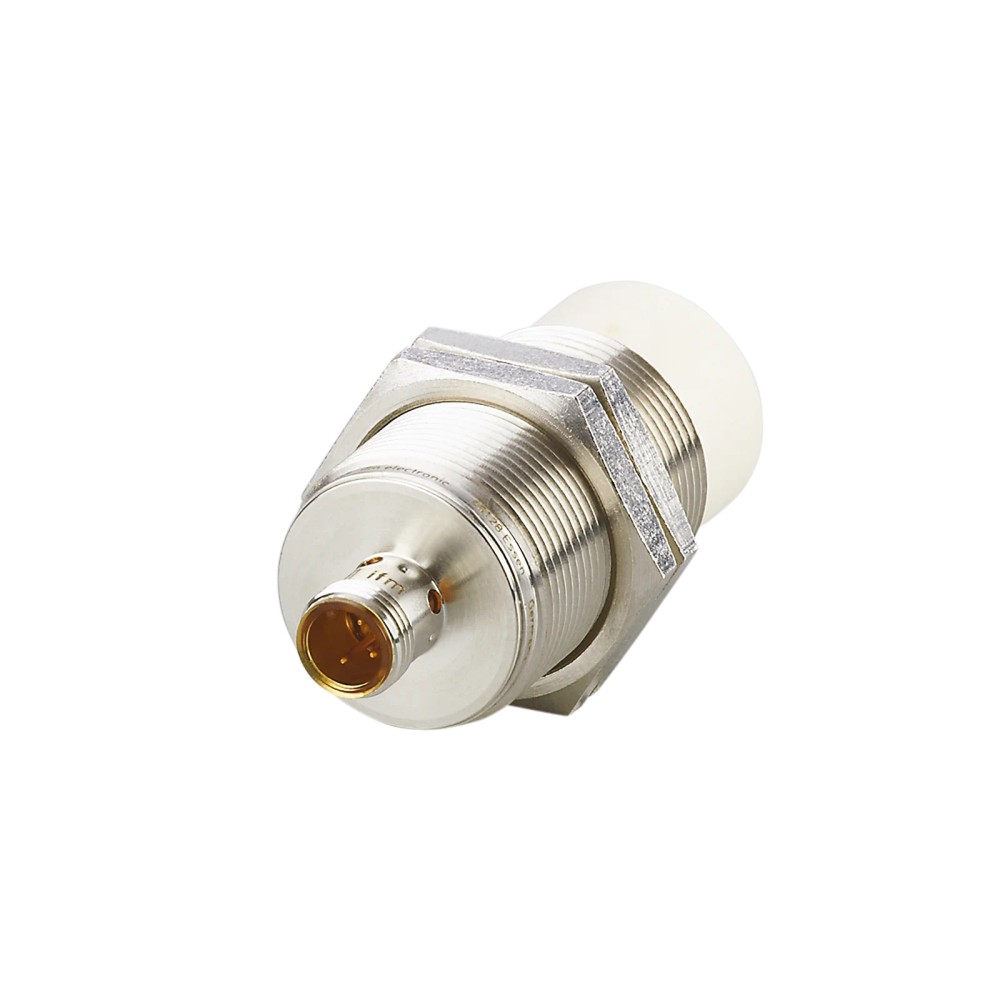

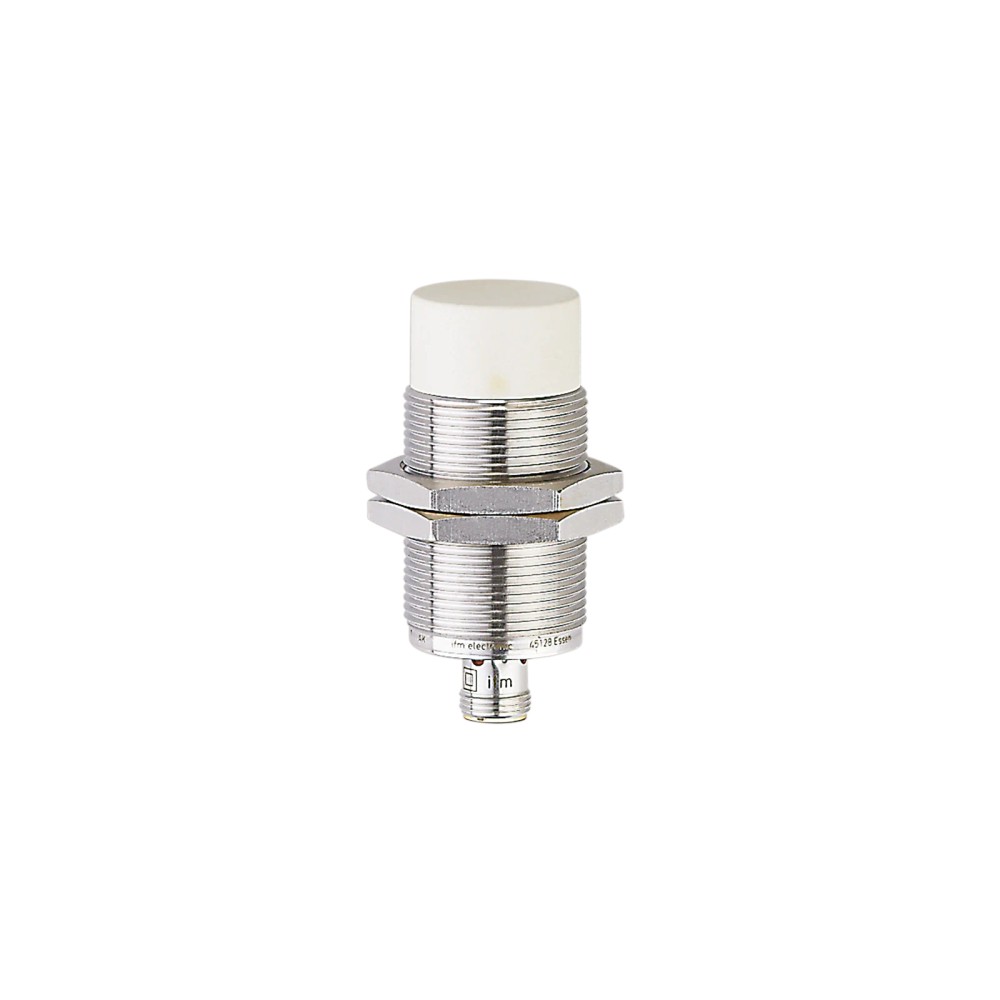

Imagem meramente ilustrativa

R$ 836,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIM201
EAN: 4021179117753
NCM do produto: 85365090

Destaques do Produto Alcance 22 mm, não...mais

Fechar menu

Saiba mais sobre: "IIM201 IFM - Sensor Indutivo IFM Aplicações Móveis M30 22mm PNP/NPN IP69K"

Destaques do Produto

Alcance

22 mm, não embutido

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...36 V DC

Conexão

M12, codificação A, 3 contatos

Montagem

Rosca M30 x 1,5

Ambiente

-40...85 °C; IP67/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIM201 para Aplicações Móveis, M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN, IP67/IP69K

O IFM IIM201 é um sensor indutivo para detectar objetos metálicos sem contato, indicado pelo fabricante para aplicações móveis e difíceis. Possui alcance de detecção de 22 mm, saída normalmente aberta PNP/NPN e conexão elétrica M12. Seu invólucro M30 x 1,5 tem proteção IP67 e IP69K e opera de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	22 mm; montagem não embutida
Saída	Normalmente aberta, DC, PNP/NPN
Conexão elétrica	Conector M12, codificação A, 3 contatos dourados
Rosca de montagem	M30 x 1,5
Proteção	IP67 e IP69K
Temperatura ambiente	-40...85 °C
Tensão de operação	10...36 V DC
Frequência de comutação	100 Hz
Comprimento	70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações móveis e difíceis, conforme aplicação informada pelo fabricante.
Instalações que acomodem rosca M30 x 1,5, montagem não embutida e distância de detecção compatível com 22 mm.
Circuitos DC que aceitem saída normalmente aberta PNP ou NPN e alimentação entre 10 e 36 V DC.

⚠ Considere outro se precisa de:

Não selecionar para detectar materiais não metálicos: o princípio indutivo é destinado à detecção de metais.
Não selecionar se a instalação exigir montagem embutida; o modelo está especificado como não embutido.
Não usar em circuito com alimentação fora de 10...36 V DC ou frequência de comutação requerida superior a 100 Hz.

APLICAÇÕES E USO

Uso em aplicações móveis e difíceis, conforme descrição do fabricante; verificar que temperatura, proteção, montagem e condições elétricas da instalação estejam dentro dos limites especificados.
Detecção de objetos metálicos em instalação não embutida, com distância de trabalho informada de 0...17,82 mm; o alcance efetivo depende do material-alvo e dos fatores de correção especificados.
Uso em sistemas DC com entrada compatível com saída normalmente aberta PNP/NPN; validar corrente de carga, queda de tensão e esquema de ligação no datasheet.
A ficha especifica IP67 e IP69K, mas não detalha condições de exposição, detergentes ou duração de limpeza; consultar documentação do fabricante para validar o processo específico.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIM201 para Aplicações Móveis, M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN, IP67/IP69K, verifique estes pontos:

Escolha o IIM201 quando

A aplicação exigir sensor indutivo não embutido, alcance nominal de 22 mm, saída normalmente aberta PNP/NPN, conexão M12 e operação em 10...36 V DC.

Verifique outra opção quando

A montagem disponível não comportar M30 x 1,5, a detecção precisar ser embutida, o circuito não aceitar saída PNP/NPN ou a frequência requerida exceder 100 Hz. Compare a ficha do sensor alternativo com os requisitos da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IIM201	Identificação do modelo.
Aplicação declarada	Utilização em aplicações móveis e difíceis	Aplicação informada na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas pelo fabricante.

Área de detecção
Alcance de detecção	22 mm	Alcance nominal especificado.
Distância de trabalho	0...17,82 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	22 ± 10 % mm	Valor real de comutação e tolerância informados.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material indicados na ficha; considerar na avaliação da distância de detecção.
Montagem	Não embutido	Condição de montagem especificada.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor indicado na ficha.
Classe de proteção	II	Classificação especificada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
EMC área automotiva	ECE R10, e1, DIN ISO 11452-2 100 V/m, ISO 7637-2 / ISO 16750-2	Referências e especificações EMC listadas para área automotiva.

Saídas
Função de saída	Normalmente aberta	Estado funcional especificado.
Tipo de saída	PNP/NPN; DC	Configuração de saída indicada na ficha.
Frequência de comutação DC	100 Hz	Frequência máxima especificada na ficha.
Corrente máxima constante da saída de comutação DC	100 mA	Limite especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado.
Corrente residual máxima	0,5 mA	Aplicável somente em operação com 2 fios.
Corrente de saída mínima	2 mA	Aplicável somente em operação com 2 fios.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Precisão e desvios
Histerese	1...20 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.

Condições ambientais
Temperatura ambiente	-40...85 °C	Faixa de temperatura de operação indicada.
Grau de proteção	IP67; IP69K	Graus de proteção especificados; seguir as condições de instalação e uso do fabricante.
Certificado UL	Ta 0...40 °C, Enclosure type 1, Limited Voltage/Current, A052, E174191	Condições e identificadores listados na ficha para certificação UL.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão da rosca de montagem.
Dimensões	M30 x 1,5 / L = 70 mm	Dimensões gerais especificadas.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	Invólucro: 1.4404 (aço inoxidável / 316L); face ativa: LCP branco; janela LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes informados pelo fabricante.
Torque máximo de aperto	80 Nm	Limite máximo especificado para aperto.
Peso	118,3 g	Massa indicada no dataset do produto.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme ficha.

Conexão elétrica
Conector	1 x M12; codificação A; 3 contatos dourados	Interface elétrica descrita na ficha.
Configuração de fios	2 fios; 3 fios	Configurações listadas nos dados do anúncio; observar as condições de corrente específicas para operação com 2 fios.

Displays e elementos de operação
Indicação do estado de comutação	LED amarelo, 4 x 90°	Indicação visual especificada.

Dados de confiabilidade
MTTF	1253 anos	Valor informado no dataset; não representa período de garantia nem vida útil garantida.

Identificação comercial
Marca	IFM	Marca do produto.
SKU / Part Number	IIM201	Código de identificação do produto.
GTIN	4021179117753	Identificador comercial.
NCM	8536.50.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de comutação DC PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...36 V DC; saída normalmente aberta PNP/NPN. Confirmar a pinagem no datasheet antes de conectar; a compatibilidade elétrica depende do tipo de entrada do controlador e do esquema de ligação.

Processo Conexão mecânica por rosca M30 x 1,5; instalação não embutida. Comprimento do sensor: 70 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador DC compatível com saída PNP ou NPN normalmente aberta	✓	A ficha especifica saída DC normalmente aberta PNP/NPN; confirmar o esquema elétrico do sistema e a pinagem no datasheet.
Instalação com alimentação DC de 10...36 V	✓	A faixa de tensão indicada para operação é 10...36 V DC.
Montagem mecânica em alojamento M30 x 1,5 com instalação não embutida	✓	A rosca especificada é M30 x 1,5 e o tipo de montagem é não embutido.
Conexão com protocolo de rede industrial	✗	A ficha apresenta saída de comutação PNP/NPN e não especifica protocolo de comunicação.
Detecção de objeto não metálico	✗	O produto é um sensor indutivo; a ficha não o especifica para detecção de materiais não metálicos.
Operação com frequência de comutação requerida acima de 100 Hz	✗	A frequência de comutação DC especificada é 100 Hz.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIM201 para Aplicações Móveis, M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN, IP67/IP69K

Confirme que a rosca e o alojamento da instalação são compatíveis com M30 x 1,5 e que há espaço para o comprimento de 70 mm.
Verifique que a montagem será não embutida e que a posição do alvo respeita a distância de trabalho indicada para a aplicação.
Considere o material do alvo e aplique os fatores de correção indicados na ficha ao avaliar o alcance.
Instale o sensor e aperte sem exceder o torque máximo especificado de 80 Nm.
Use a conexão M12 codificação A e confirme pinagem e esquema elétrico no datasheet antes de energizar.
Alimente dentro de 10...36 V DC; confira a compatibilidade da entrada com a saída PNP/NPN e valide a indicação do LED durante o teste funcional.

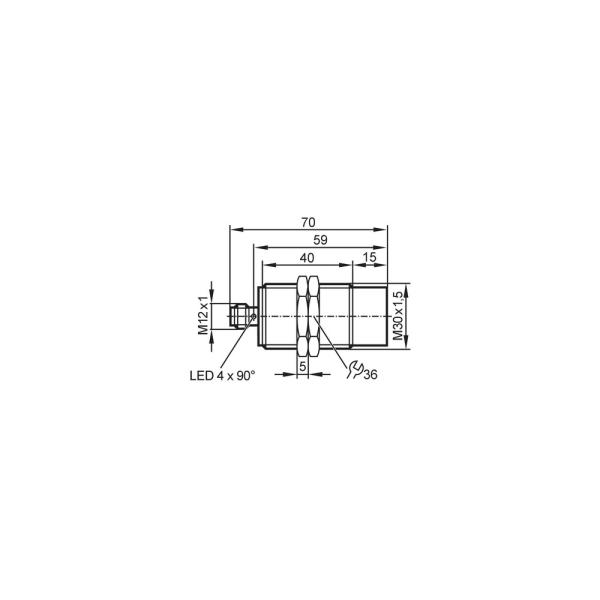

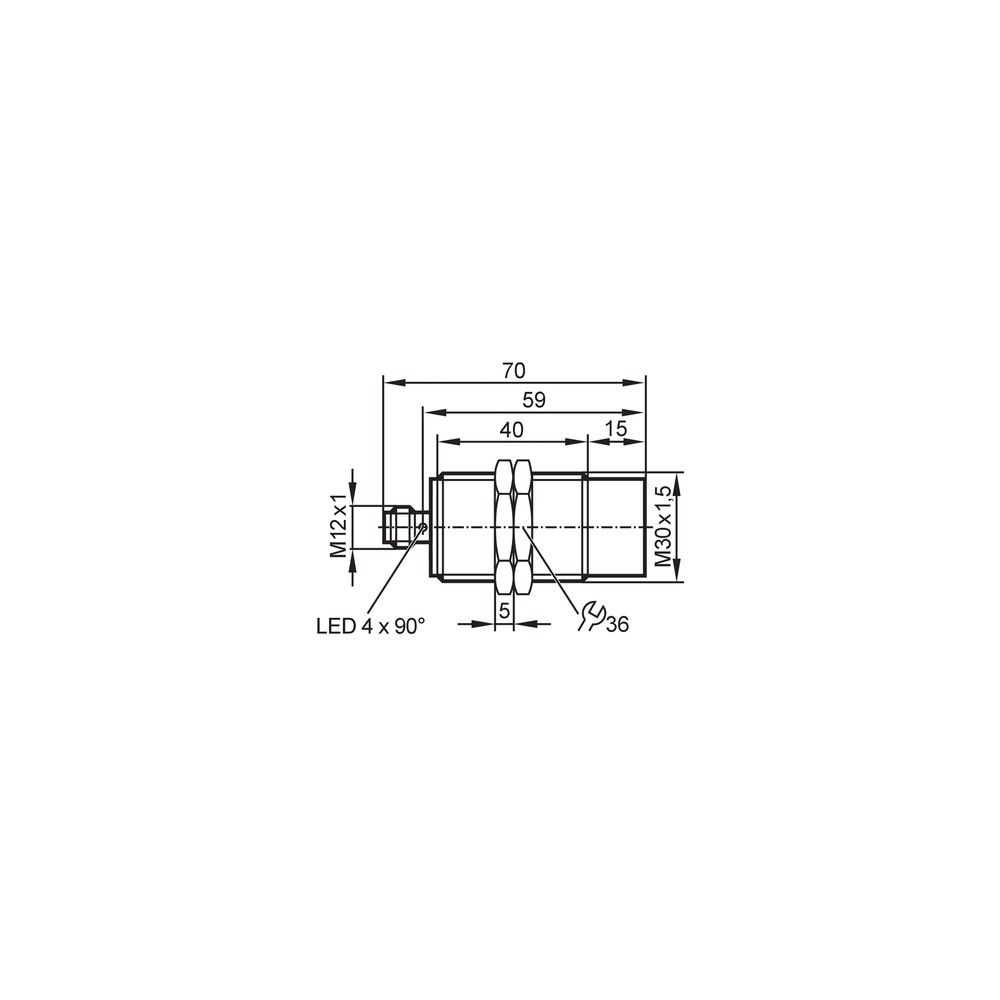

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, montagem incompatível com a condição não embutida ou material com fator de correção que reduz o alcance efetivo.	Meça a distância entre a face ativa e o alvo, confirme a montagem não embutida e compare o material do alvo com os fatores de correção da ficha.
A entrada do controlador não reconhece a saída.	Incompatibilidade entre o tipo de entrada e a saída PNP/NPN, ou ligação incorreta.	Confirme o tipo de entrada do controlador, a alimentação DC e a pinagem no datasheet; verifique a saída com instrumento adequado.
O LED indica comutação, mas a carga não atua.	Carga ou circuito ligado incorretamente, ou condições elétricas fora dos limites da saída.	Confira o esquema de ligação, a corrente da carga, o limite constante de 100 mA e a queda de tensão máxima de 2,5 V.
Comutação instável ou ausência de resposta após exposição a condições severas.	Condição ambiental ou de instalação fora dos limites aplicáveis, ou conexão M12 mal acoplada.	Verifique temperatura de operação, estado e acoplamento do conector, instalação mecânica e se as condições de exposição atendem às instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IIM201 em português (Datasheet) Desenho em escala IIM201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIM201 e para que tipo de instalação serve?

É um sensor indutivo de saída normalmente aberta PNP/NPN, descrito pelo fabricante para aplicações móveis e difíceis. A instalação é não embutida e utiliza rosca M30 x 1,5.

Que conexão elétrica e alimentação ele usa?

Usa conector M12 codificação A com 3 contatos dourados e opera em 10...36 V DC. Confira a pinagem no datasheet antes da ligação.

O sensor detecta plástico, madeira ou outros materiais não metálicos?

A ficha o especifica como sensor indutivo, não como sensor para detecção de materiais não metálicos. Para esse tipo de alvo, selecione a tecnologia de detecção conforme o material e a aplicação.

Posso instalar o IIM201 embutido?

Não: a ficha classifica a montagem como não embutida. Considere essa condição ao projetar o alojamento e a posição do sensor.

O que verificar se o alvo passa na frente, mas o sensor não comuta?

Verifique distância de trabalho, montagem não embutida e material do alvo, que pode alterar o alcance conforme o fator de correção. Consulte também a indicação do LED e a alimentação.

Por que a saída não é reconhecida pelo CLP?

Uma causa possível é a incompatibilidade entre o tipo de entrada do CLP e a saída PNP/NPN, ou uma ligação incorreta. Confirme o tipo de entrada, a alimentação e o esquema do datasheet antes de substituir o sensor.

Este sensor pode substituir qualquer modelo M30?

Não necessariamente. A substituição depende, entre outros requisitos, da saída normalmente aberta PNP/NPN, alimentação de 10...36 V DC, montagem não embutida, alcance e conexão M12.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação como material incluído. Ela não declara outros acessórios incluídos.

Que cuidados devo ter na montagem e no aperto?

Confirme a rosca M30 x 1,5, a condição não embutida e a posição do alvo; o torque máximo de aperto especificado é 80 Nm. Faça a ligação M12 de acordo com o datasheet.

A ficha informa procedência ou garantia?

A ficha do produto não apresenta condição de garantia. Para características elétricas, mecânicas e instruções de instalação, consulte o datasheet oficial vinculado nesta página.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza o princípio indutivo para detectar objetos metálicos sem contato.

Alcance de detecção

Distância indicada para a detecção do alvo; o resultado pode variar conforme material e montagem.

Montagem não embutida

Condição de instalação em que o sensor não é especificado para ficar embutido no suporte metálico.

PNP/NPN

Tipos de saída de comutação DC que precisam ser compatíveis com a entrada do dispositivo conectado.

Grau de proteção IP

Classificação de proteção do invólucro indicada para condições definidas pelo padrão; a aplicação deve respeitar as instruções do fabricante.
