Sensor Indutivo IFM IIM200 M30

Pré-visualizar: IIM200 IFM - Sensor Indutivo ifm Aplicações Móveis M30 12mm PNP/NPN

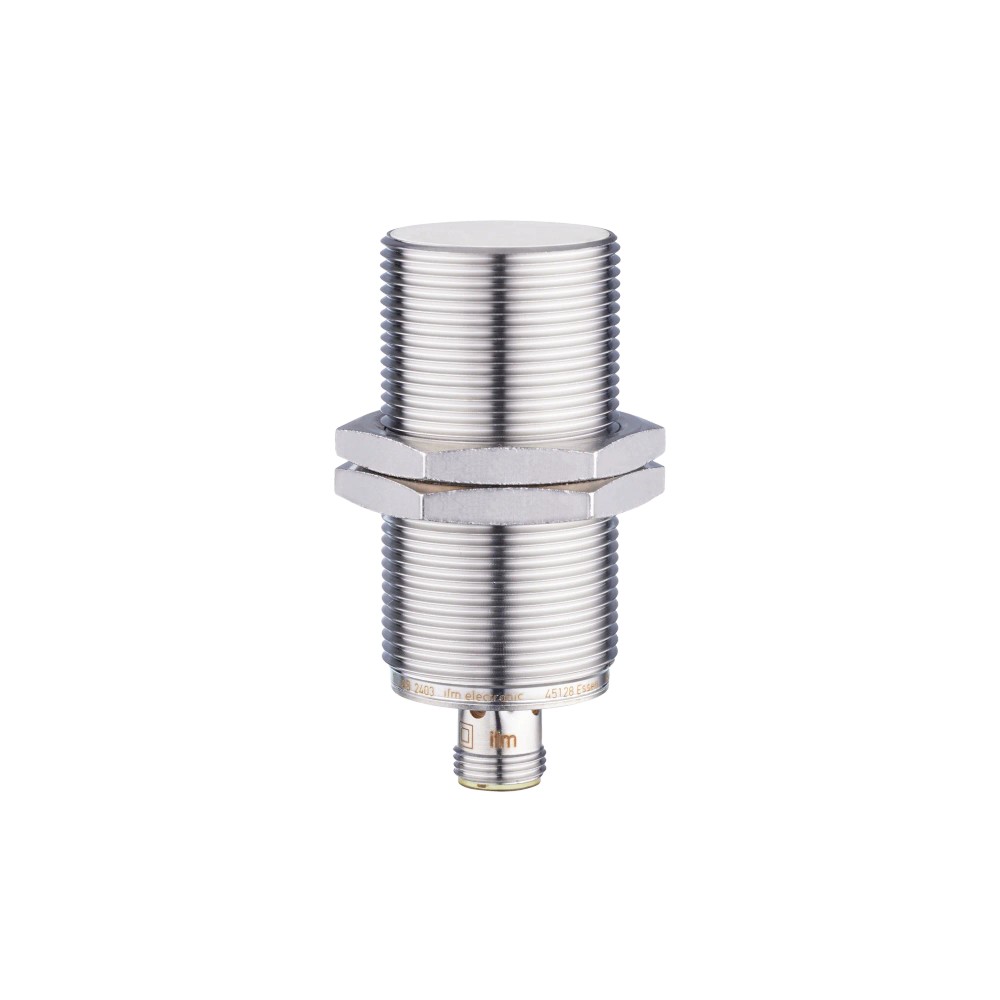

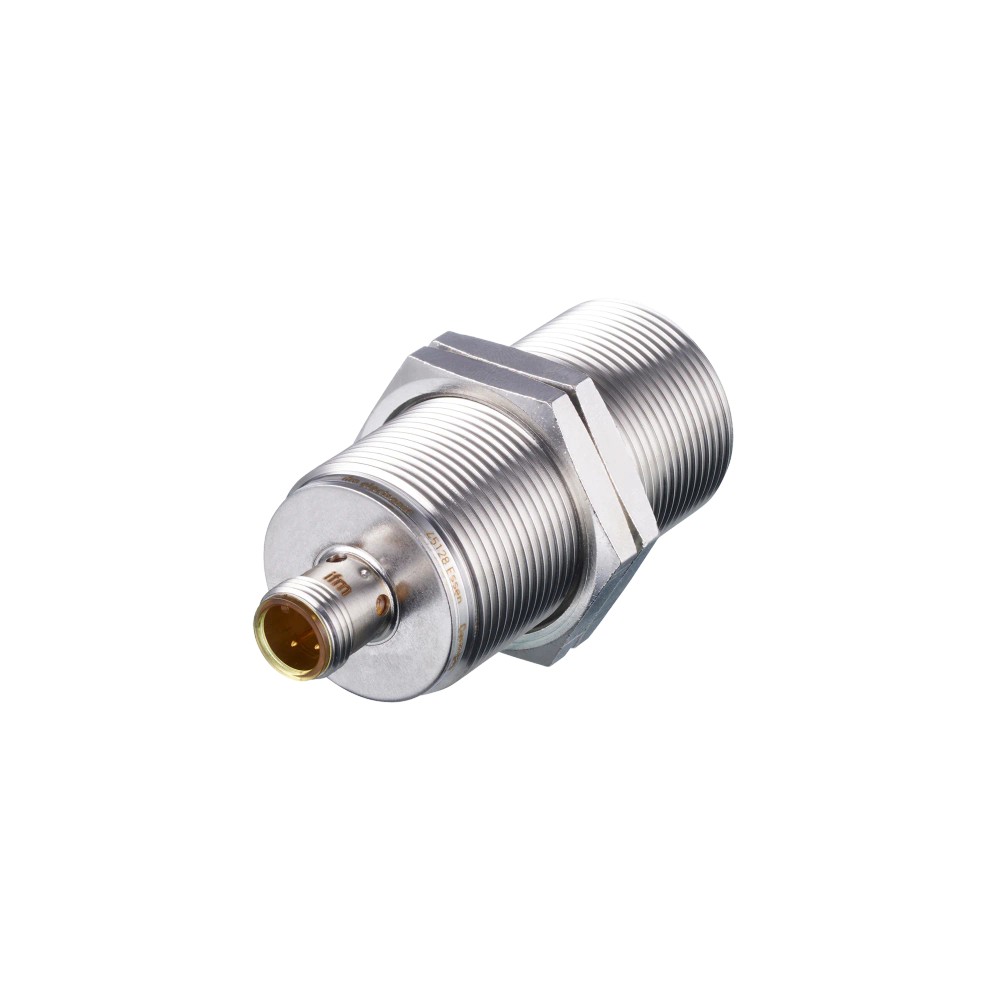

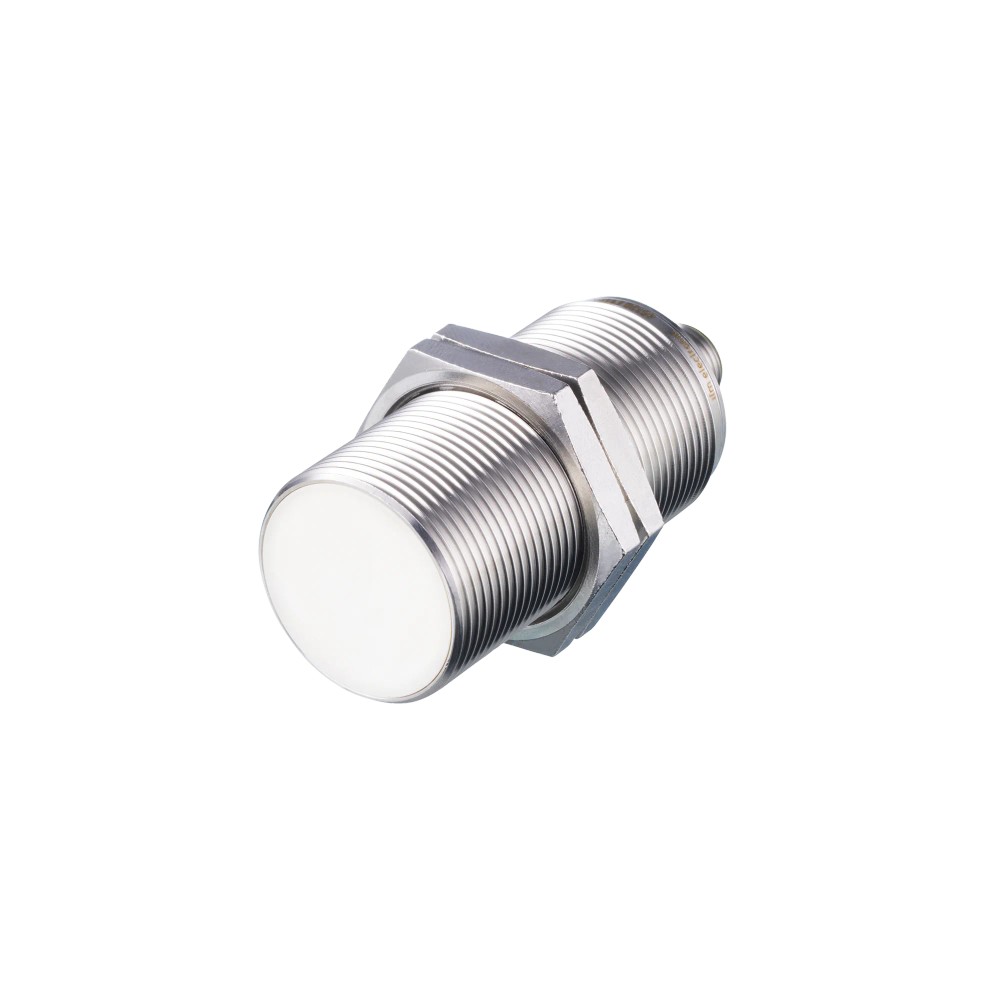

IIM200 IFM - Sensor Indutivo ifm Aplicações Móveis M30 12mm PNP/NPN

Imagem meramente ilustrativa

R$ 836,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIM200
EAN: 4021179117746
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12...mais

Fechar menu

Saiba mais sobre: "IIM200 IFM - Sensor Indutivo ifm Aplicações Móveis M30 12mm PNP/NPN"

Destaques do Produto

Alcance nominal

12 mm, montagem embutida

Tipo de saída

Normalmente aberta, PNP/NPN

Alimentação

10...36 V DC

Conexão

M12, codificação A, 3 contatos

Montagem mecânica

Rosca M30 x 1,5; comprimento de 70 mm

Ambiente

-40...85 °C; IP 67/IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIM200 IFM — Sensor Indutivo para Aplicações Móveis, M30 x 1,5, alcance de 12 mm, saída normalmente aberta PNP/NPN

O IIM200 é um sensor indutivo para detectar objetos metálicos sem contato, destinado a aplicações móveis e condições de uso difíceis. Possui alcance nominal de detecção de 12 mm, montagem embutida e saída normalmente aberta PNP/NPN. Seu invólucro roscado M30 x 1,5 e a proteção IP 67/IP 69K definem aspectos importantes para a instalação e o ambiente de operação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IIM200
Tipo	Sensor indutivo
Alcance de detecção	12 mm; montagem embutida
Saída	Normalmente aberta; PNP/NPN
Tensão de operação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Rosca e comprimento	M30 x 1,5; 70 mm
Grau de proteção	IP 67; IP 69K
Temperatura ambiente	-40...85 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações móveis e condições de uso difíceis, conforme a aplicação indicada na ficha.
Instalações que comportem montagem embutida em rosca M30 x 1,5 e conexão elétrica M12 codificação A.
Sistemas DC dentro da faixa de operação de 10...36 V, com entrada compatível com saída normalmente aberta PNP/NPN e corrente de saída especificada.

⚠ Considere outro se precisa de:

Não selecione quando o processo exigir detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo, mas não especifica detecção desses materiais.
Não selecione sem validar a entrada do controlador quando ela exigir uma configuração elétrica diferente de saída normalmente aberta PNP/NPN ou alimentação fora de 10...36 V DC.
Não considere o alcance de 12 mm como distância garantida para qualquer metal: a ficha informa fator de correção diferente por material-alvo.

APLICAÇÕES E USO

Aplicação móvel ou de uso difícil: o fabricante identifica expressamente esse contexto para o IIM200; confirme no datasheet as condições específicas do equipamento.
Detecção de alvos metálicos em montagem embutida: possibilidade baseada na tecnologia indutiva e na montagem informadas; o alcance efetivo deve considerar o material e os fatores de correção da ficha.
Integração a uma entrada de controle DC: possibilidade condicionada à faixa de 10...36 V, à compatibilidade da entrada com saída normalmente aberta PNP/NPN e ao limite de 100 mA.
Operação em ambiente dentro de -40...85 °C e com os requisitos de proteção declarados: verifique também as condições reais de instalação e exposição no datasheet.

COMO ESCOLHER

Antes de comprar o IIM200 IFM — Sensor Indutivo para Aplicações Móveis, M30 x 1,5, alcance de 12 mm, saída normalmente aberta PNP/NPN, verifique estes pontos:

Escolha o IIM200 quando

A aplicação requer sensor indutivo de montagem embutida, alcance nominal de 12 mm, saída normalmente aberta PNP/NPN e montagem M30 x 1,5. Verifique também alimentação de 10...36 V DC, corrente máxima de saída de 100 mA e conexão M12.

Busque outra configuração quando

O sistema exigir outro tipo de saída, tensão fora da faixa especificada, corrente de saída superior a 100 mA ou distância de detecção incompatível com o material-alvo e seus fatores de correção. A ficha não identifica um modelo substituto específico; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IIM200	Identificação do produto.
Tipo de produto	Sensor indutivo	Tecnologia indicada na ficha.
Aplicação	Utilização em aplicações móveis e difíceis	Aplicação descrita pelo fabricante.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características especiais declaradas na ficha.
GTIN	4021179117746	Identificador comercial informado no anúncio.
Part number / SKU	IIM200	Código do produto.
Marca	IFM	Marca informada no anúncio.

Dados elétricos e proteção do circuito
Tipo de corrente	DC	Tipo de corrente especificado.
Tensão de operação	10...36 V DC	Faixa de operação declarada.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Classe de proteção	II	Classificação informada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Corrente residual máxima	0,5 mA	Somente em operação com 2 fios.
Corrente de saída mínima	2 mA	Somente em operação com 2 fios.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída DC.
MTTF	1253 anos	Valor informado no dataset; não representa prazo de garantia.

Saídas e comutação
Função elétrica	PNP/NPN	Configuração de saída indicada na ficha.
Função de saída	Normalmente aberta	Estado funcional declarado.
Configuração de fios	2 fios; 3 fios	Configurações listadas nos dados do produto; os limites específicos de operação a 2 fios devem ser observados.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo especificado.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.

Detecção e desvios
Alcance de detecção	12 mm	Alcance nominal informado para montagem embutida.
Distância real de comutação Sr	12 ± 10 % mm	Valor real de comutação e tolerância especificados.
Distância de trabalho	0...9,72 mm	Faixa de trabalho informada na ficha.
Histerese	1...20 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material informados na ficha; considerar ao estimar a detecção do alvo.

Conexão elétrica
Conector	1 x M12; codificação A; 3 contatos dourados	Interface física elétrica informada pelo fabricante.
Conexão no anúncio	M12	Descrição resumida da conexão.
Display de estado	Status de chaveamento; LED amarelo em 4 x 90°	Indicação visual descrita nos dados do produto.

Condições ambientais e conformidade
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.
Certificações EMC área automotiva	ECE R10, e1, DIN ISO 11452-2 100 V/m, ISO 7637-2: 2004 / ISO 16750-2: 2012	Certificações e referências listadas na ficha.
Número de arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A052	Identificação de aprovação informada.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão mecânica da rosca.
Comprimento	70 mm	Comprimento indicado para o corpo.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Invólucro	Forma construtiva de roscas	Descrição construtiva da ficha.
Materiais	Invólucro: 1.4404 (aço inoxidável / 316L); face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais especificados para os componentes.
Torque máximo de aperto	80 Nm	Limite informado para o aperto.
Porcas de fixação	2	Quantidade indicada como material incluído.
Peso	125,7 g	Peso informado nos atributos do produto.

COMPATIBILIDADE

Comunicação

• Sensor de comutação; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector 1 x M12, codificação A, com 3 contatos dourados. Alimentação DC de 10...36 V. Saída normalmente aberta PNP/NPN; corrente constante máxima da saída de comutação DC de 100 mA. A compatibilidade com a entrada do controlador depende da configuração elétrica e dos limites dessa entrada.

Processo Conexão mecânica roscada M30 x 1,5; montagem embutida. Não é uma conexão de processo para fluidos especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema DC com alimentação entre 10 e 36 V e entrada compatível com saída normalmente aberta PNP/NPN, respeitando o limite de corrente	✓	A ficha especifica essa faixa de operação, o tipo de saída e corrente máxima constante de 100 mA; confirme os requisitos da entrada conectada.
Suporte com rosca M30 x 1,5 e espaço para corpo de 70 mm, permitindo montagem embutida	✓	As dimensões e o tipo de montagem constam na ficha; valide o espaço e a montagem no equipamento.
Aplicação que exige protocolo de comunicação digital específico	✗	A ficha não especifica protocolo digital; descreve uma saída de comutação normalmente aberta PNP/NPN.
Carga diretamente na saída que demande corrente constante superior a 100 mA	✗	O limite de corrente constante máxima da saída de comutação DC informado é 100 mA.
Detecção de alvo metálico diferente do aço, sem considerar o fator de correção do material	✗	O alcance efetivo depende do material; a ficha informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre.

INSTALAÇÃO

Como instalar o IIM200 IFM — Sensor Indutivo para Aplicações Móveis, M30 x 1,5, alcance de 12 mm, saída normalmente aberta PNP/NPN

Confirme que o suporte aceita rosca M30 x 1,5 e que há espaço para o corpo de 70 mm.
Verifique que o ponto de montagem permite instalação embutida conforme o desenho dimensional do fabricante.
Identifique o material do alvo e considere o fator de correção correspondente antes de validar a distância de detecção.
Confirme a alimentação DC entre 10 e 36 V e a compatibilidade elétrica da entrada com saída normalmente aberta PNP/NPN.
Conecte o sensor pelo conector M12, codificação A, verificando a pinagem no datasheet antes de energizar.
Aperte respeitando o torque máximo especificado de 80 Nm e verifique o estado de chaveamento pelo LED após a instalação.

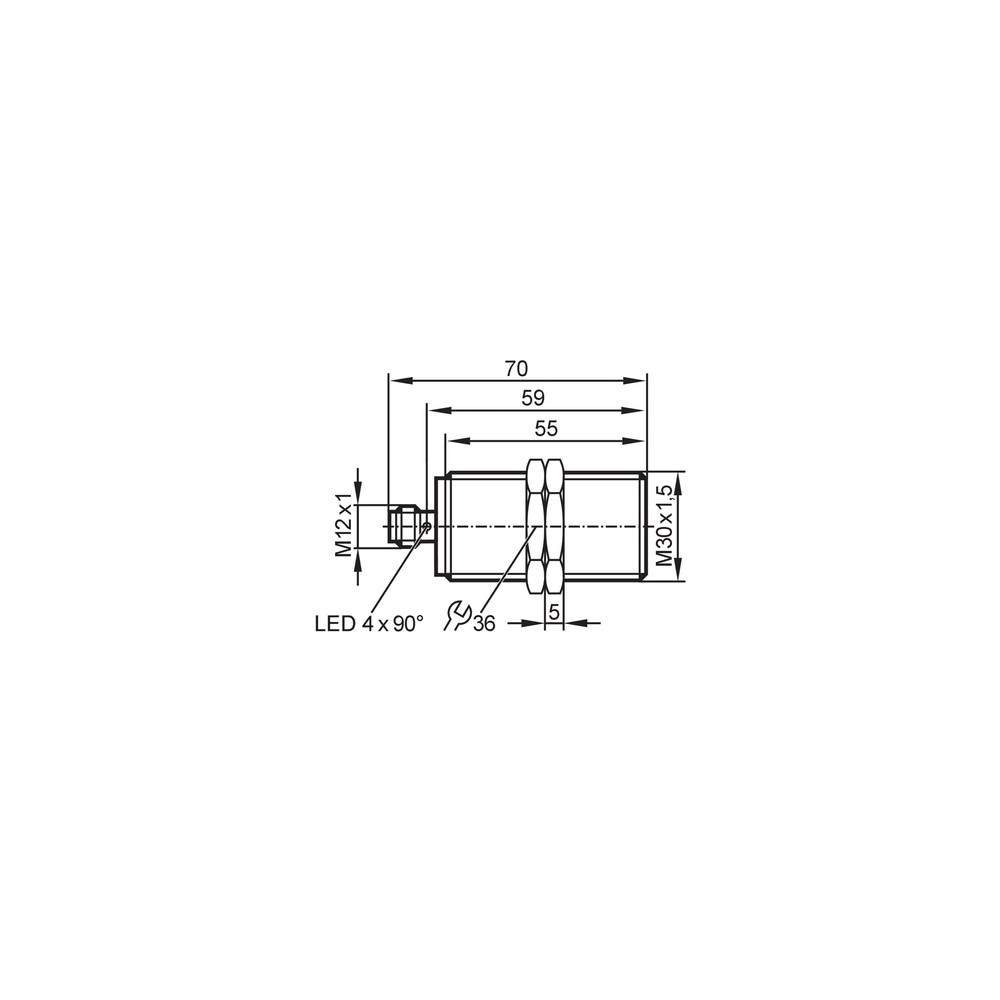

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho ou material com fator de correção inferior ao do aço.	Confira a distância entre a face ativa e o alvo e compare o material com os fatores de correção indicados na ficha.
A entrada do controlador não reconhece a saída.	Incompatibilidade entre a entrada e a configuração PNP/NPN, a função normalmente aberta ou a alimentação aplicada.	Verifique a tensão DC, o tipo de entrada do controlador e a ligação elétrica indicada no datasheet antes de substituir o sensor.
O sensor comuta, mas a carga não funciona corretamente.	Carga acima do limite de corrente de saída ou queda de tensão na saída superior ao esperado.	Meça a corrente da carga e compare com o limite de 100 mA; verifique também a queda de tensão máxima especificada de 2,5 V.
O ponto de comutação parece variar entre montagens.	Mudança de material, geometria ou posição do alvo, ou montagem fora da condição embutida prevista.	Confirme material do alvo, alinhamento e montagem; compare a distância observada com Sr de 12 ± 10 % e as tolerâncias especificadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IIM200 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IIM200 e para quem ele serve?

É um sensor indutivo da IFM para detectar objetos metálicos sem contato. A ficha o destina a aplicações móveis e difíceis e informa saída normalmente aberta PNP/NPN.

Qual é a conexão elétrica e que protocolo ele usa?

A conexão é M12, codificação A, com 3 contatos dourados. A ficha não informa protocolo de comunicação digital; especifica uma saída de comutação.

O sensor detecta plástico ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não especifica detecção de materiais não metálicos. Para esse requisito, confirme a tecnologia necessária com o fabricante.

Posso usar o IIM200 com alimentação fora de 10 a 36 V DC?

A ficha especifica operação de 10...36 V DC. Não há evidência de operação fora dessa faixa.

O sensor não detecta meu alvo metálico; o que devo verificar antes de trocar?

Verifique a distância de trabalho, a montagem embutida e o material do alvo. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

A entrada do CLP não reconhece o sensor; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a entrada e a saída normalmente aberta PNP/NPN. Confira o tipo de entrada, a alimentação e a ligação no datasheet antes de substituir o produto.

É melhor comprar o sensor avulso ou procurar um kit?

A ficha identifica o IIM200 e informa duas porcas de fixação incluídas, mas não descreve um kit. Se precisar de outros componentes, valide quais são necessários para a sua instalação.

Como comparo o IIM200 com outro sensor?

Compare tipo de saída, tensão, corrente máxima, distância de detecção considerando o material do alvo, rosca, montagem e conexão. A ficha não indica um modelo alternativo específico.

Que cuidado devo ter na instalação mecânica?

Confirme a rosca M30 x 1,5, a montagem embutida e o espaço para o comprimento de 70 mm. O torque máximo especificado é 80 Nm; consulte o desenho dimensional.

O que acompanha o produto?

Os dados do produto listam duas porcas de fixação como material incluído. A ficha não especifica outros acessórios.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado na ficha como indutivo, usado para detecção sem contato de alvos compatíveis. (Ref.: tipo de produto: sensor indutivo.)

Montagem embutida

Configuração de instalação indicada para o sensor e considerada na especificação de detecção. (Ref.: tipo de montagem: embutido.)

PNP/NPN

Tipos de saída de comutação indicados na ficha; a entrada conectada deve ser eletricamente compatível. (Ref.: função elétrica: PNP/NPN.)

Símbolo usado na ficha para a distância real de comutação, indicada como 12 ± 10 %. (Ref.: distância real de comutação Sr.)

Fator de correção

Coeficiente informado por material para considerar a variação do alcance em função do alvo. (Ref.: aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3.)
