Sensor Indutivo IFM IIC237 M30 - Totalmente Metálico

Pré-visualizar: IIC237 IFM - Sensor Indutivo Totalmente Metálico IFM Automação Industrial M30 15mm PNP NA IP69K

IIC237 IFM - Sensor Indutivo Totalmente Metálico IFM Automação Industrial M30 15mm PNP NA IP69K

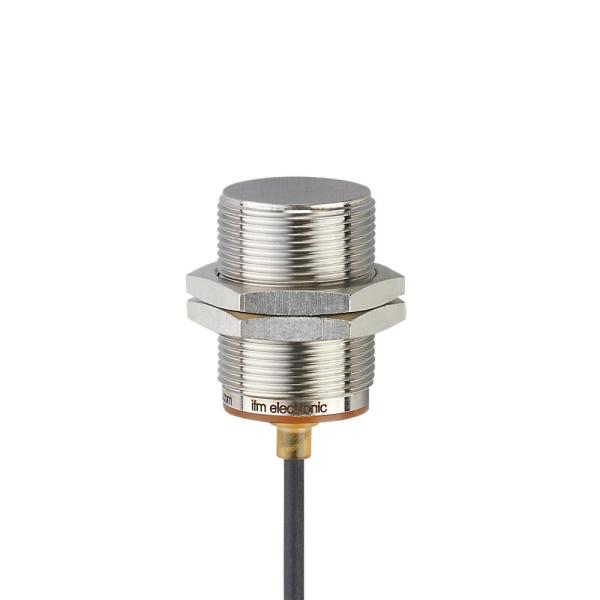

Imagem meramente ilustrativa

R$ 838,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIC237
EAN: 4021179321082
NCM do produto: 85365090

Destaques do Produto Tipo Sensor Indutivo...mais

Fechar menu

Saiba mais sobre: "IIC237 IFM - Sensor Indutivo Totalmente Metálico IFM Automação Industrial M30 15mm PNP NA IP69K"

Destaques do Produto

Tipo

Sensor Indutivo

Montagem

Embutida

Alcance

15 mm

Saída

PNP / Normalmente Aberto

Rosca

M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIC237 IFM - Sensor Indutivo Totalmente Metálico M30 15mm PNP NA IP69K

O IIC237 é um sensor indutivo robusto com corpo totalmente em aço inoxidável 1.4404, ideal para ambientes industriais agressivos. Ele oferece um alcance de detecção de 15 mm e possui montagem embutida. Com grau de proteção IP69K, garante confiabilidade extrema contra fluidos e lavagens, operando com saída PNP normalmente aberto.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Rosca	M30 x 1,5
Alcance	15 mm
Saída	PNP / Normalmente Aberto
Grau IP	IP69K
Conexão	Cabo PUR 2m
Temperatura	-40 a 85 °C
Material	Aço Inox 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e linhas de montagem
Máquinas operatrizes com presença de fluidos refrigerantes e lubrificantes
Ambientes com necessidade de alta proteção contra lavagem (IP69K)
Aplicações que exigem alta resistência mecânica contra choques e vibrações

⚠ Considere outro se precisa de:

Circuitos de alimentação AC (Tensão Alternada)
Detecção de objetos não metálicos (plásticos, madeira, vidro)
Ambientes com pressões acima de 10 bar na face ativa
Instalação em áreas classificadas que exijam normas específicas distintas da certificação UL fornecida

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem automotiva
Detecção de ferramentas em máquinas operatrizes CNC
Processos industriais com exposição constante a óleos e fluidos refrigerantes
Ambientes que exigem higienização frequente (lavagem de alta pressão)

COMO ESCOLHER

Antes de comprar o IIC237 IFM - Sensor Indutivo Totalmente Metálico M30 15mm PNP NA IP69K, verifique estes pontos:

Quando escolher este sensor

Selecione o IIC237 para ambientes industriais severos onde a resistência a fluidos (lubrificantes/refrigerantes) e a durabilidade mecânica (invólucro metálico 316L) são exigências primárias.

Quando buscar outra alternativa

Busque outra solução caso necessite de um alcance superior a 15 mm, conexão diferente de 3 fios (cabo PUR), ou se a lógica do seu controlador exigir saída NPN ou contato NF (normalmente fechado).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Consumo de corrente	< 10 mA	Consumo sem carga
Proteção contra curto-circuito	Sim	Segurança operacional
Frequência de comutação	50 Hz	Velocidade de resposta DC

Faixa de Detecção
Alcance de detecção	15 mm	Distância nominal de atuação
Tipo de montagem	Embutido	Requisito de instalação
Histerese	3...15 % de Sr	Variação admissível

Condições Ambientais e Mecânicas
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Classificação de vedação
Temperatura ambiente	-40...85 °C	Limites térmicos
Material	Aço inoxidável 1.4404 (316L)	Construção do invólucro
Resistência a choques	100 g	Conforme EN 60068-2-27

COMPATIBILIDADE

Comunicação

• Sinal digital discreto 10-30V DC

Conexões

Elétrica Cabo fixo 2m, PUR, 3 fios

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de fluidos refrigerantes	✓	Corpo em aço inoxidável 316L e grau IP69K oferecem resistência química superior.
Aplicações de segurança (SIL/PL)	✗	Este é um sensor de detecção padrão, não certificado para funções de segurança crítica.
Integração com PLC de 24V DC	✓	Compatível com a maioria das entradas de PLC padrão industrial DC.

INSTALAÇÃO

Como instalar o IIC237 IFM - Sensor Indutivo Totalmente Metálico M30 15mm PNP NA IP69K

Verifique se o local de instalação está livre de detritos metálicos que possam interferir na detecção inicial.
Rosqueie o sensor no suporte de montagem M30 x 1,5, respeitando o torque máximo de 80 Nm.
Certifique-se de que a montagem seja embutida conforme as especificações técnicas.
Conecte o cabo PUR conforme o código de cores padrão (BN: V+, BU: 0V, BK: Sinal).
Verifique o LED de status ao aproximar um objeto metálico da face ativa para confirmar o funcionamento.
Fixe o cabo de forma a evitar tensões mecânicas excessivas ou raios de curvatura inferiores a 10x o diâmetro do cabo.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status piscando rapidamente ou não acende	Curto-circuito na carga ou conexão indevida	Verifique se a corrente de carga excede 100mA ou se há falha no cabeamento
O sensor detecta o próprio suporte de montagem	Instalação inadequada (não faceada)	Verifique se a instalação respeita a montagem do tipo embutida e se não há metal interferindo na face ativa
Sensor inoperante (sem LED)	Falha na alimentação DC	Meça a tensão de 10-30V DC diretamente nos terminais do cabo
Comutação intermitente ou inexistente	Dano mecânico ao cabo	Inspecione o cabo PUR quanto a cortes, dobras excessivas ou desgaste

DOCUMENTAÇÃO TÉCNICA

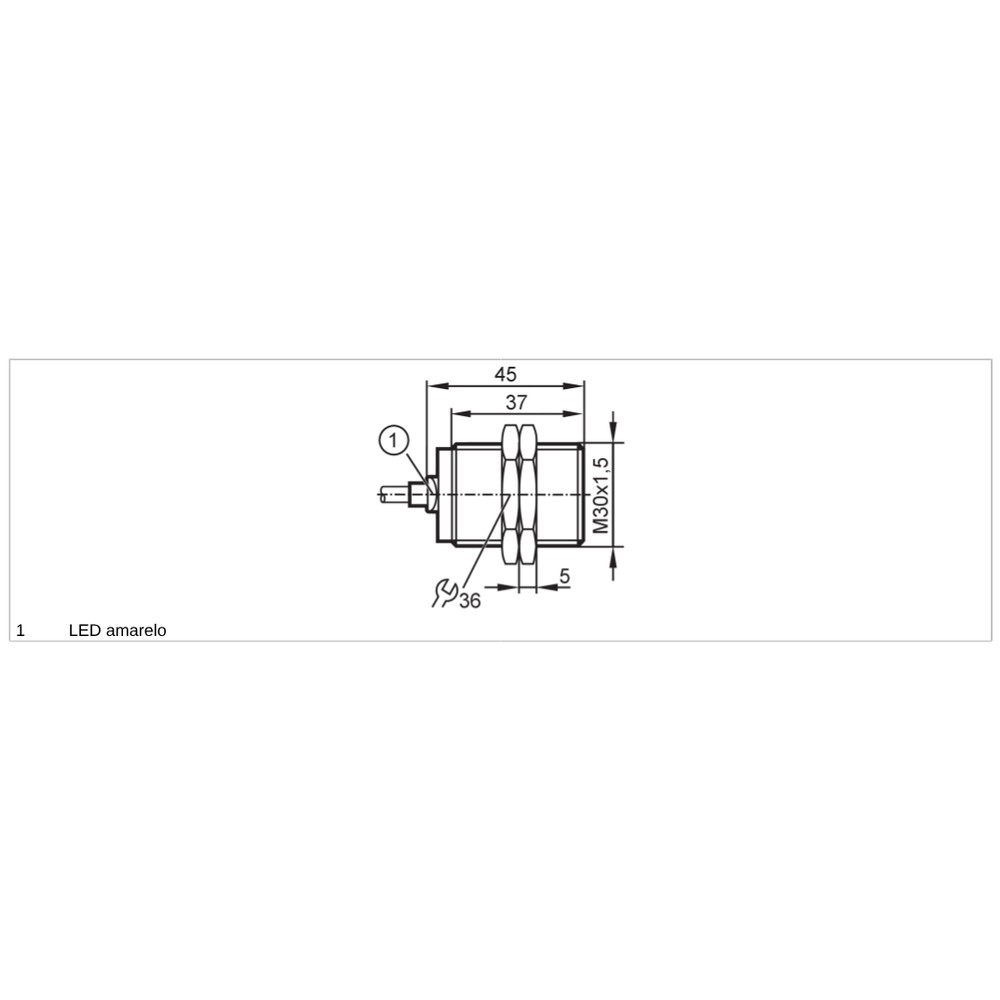

Folha de Dados Técnicos IIC237 (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIC237 e para que serve?

O IIC237 é um sensor indutivo de corpo metálico projetado para detecção sem contato de objetos metálicos em aplicações industriais.

Quais são as especificações de tensão e saída deste sensor?

Este sensor opera com uma tensão de alimentação de 10 a 30 V DC e possui uma saída PNP com configuração normalmente aberto.

Para que tipo de aplicação este produto NÃO é indicado?

Não é adequado para utilização em circuitos de potência AC (tensão alternada) ou para detecção de materiais não metálicos, como plástico ou madeira.

Existem restrições de montagem ou limites operacionais que devo observar?

Este sensor é projetado para montagem embutida. A utilização em condições que excedam a pressão de 10 bar na face ativa ou temperaturas fora do intervalo de -40 a 85 °C resultará em falha operacional.

Como diagnosticar falhas se o sensor parar de responder?

Se o LED de status não acender ou a saída não comutar, primeiro verifique se há continuidade no cabo de 2 metros e se a tensão de alimentação está dentro da faixa especificada (10-30 V DC).

O que indica quando o LED de status pisca rapidamente?

Um sintoma comum é o LED amarelo piscar, o que geralmente indica um curto-circuito na saída ou sobrecarga. Verifique a carga conectada e as condições do cabeamento.

Este modelo é compatível com entradas NPN?

Este sensor é uma unidade PNP, portanto, não pode ser substituído diretamente por sensores do tipo NPN sem alterar a lógica do controlador ou PLC.

Qual a vantagem deste sensor em relação aos modelos de plástico convencionais?

Sim, trata-se de um dispositivo totalmente metálico (Aço Inoxidável 1.4404), indicado para ambientes com alta exposição a lubrificantes e refrigerantes, oferecendo maior resistência mecânica que sensores com face plástica.

Qual o cuidado necessário na fixação física do sensor?

A instalação requer a fixação através das duas porcas inclusas. O torque de aperto máximo é de 80 Nm para garantir a integridade da rosca M30x1,5.

O produto possui certificações de qualidade?

Este produto possui certificado UL (arquivo E174191) e é fabricado pela ifm electronic, garantindo conformidade com padrões de automação industrial.

GLOSSÁRIO TÉCNICO

PNP

Tipo de configuração de saída de transistor onde a carga é conectada entre a saída do sensor e o potencial negativo (0V), comutando o polo positivo (V+). (Ref.: Configuração de saída)

IP69K

Grau de proteção que indica total estanqueidade contra entrada de poeira e resistência a lavagens com alta pressão e temperatura. (Ref.: Grau de proteção)

Montagem Embutida

Tipo de montagem onde o sensor pode ser instalado faceado com o material base (metal) ao redor da face ativa sem causar interferência na detecção. (Ref.: Montagem)

Histerese

A diferença entre o ponto de atuação (detecção) e o ponto de desatuação do sensor, garantindo estabilidade no sinal. (Ref.: Histerese)

Aço Inoxidável 1.4404 (316L)

Liga metálica de alta resistência à corrosão, utilizada na construção do invólucro para maior durabilidade em ambientes agressivos. (Ref.: Materiais)
