Sensor Indutivo IFM IIC228 M30 PNP 10mm Metálico

Pré-visualizar: IIC228 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M30 10mm PNP M12

IIC228 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M30 10mm PNP M12

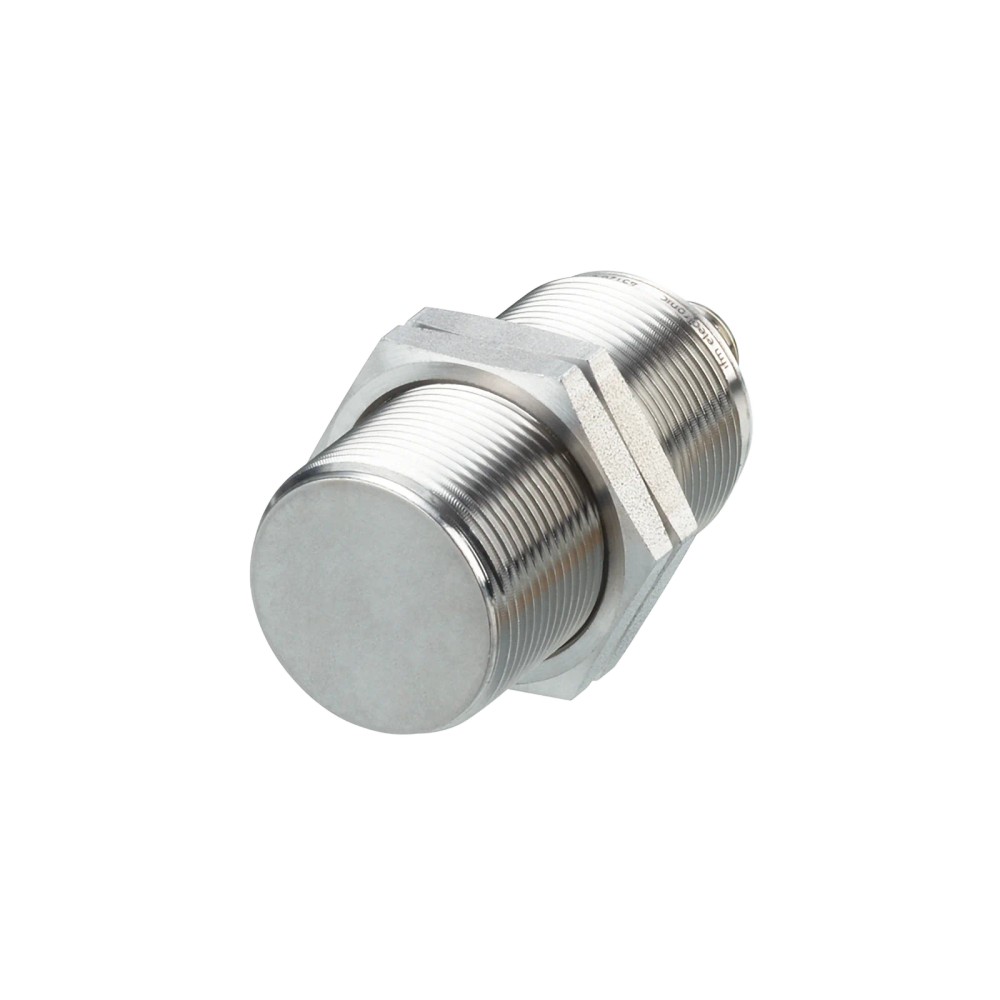

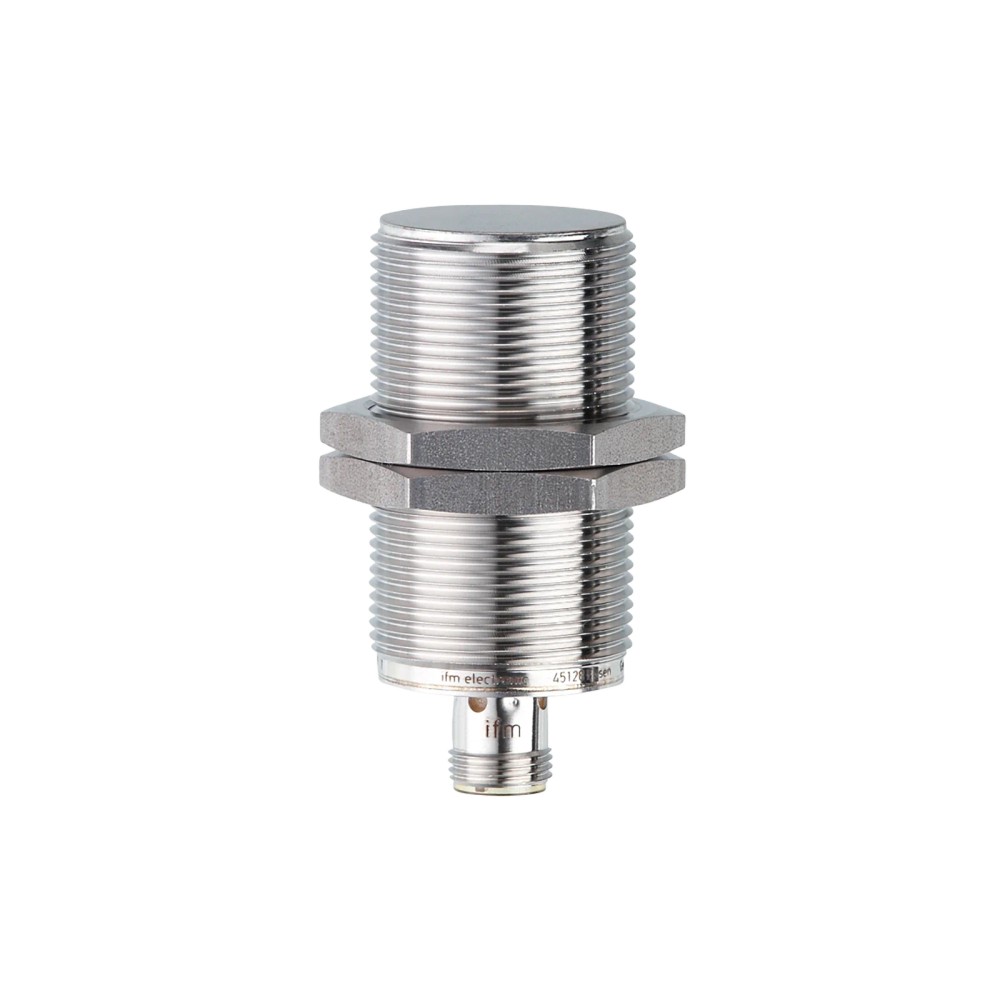

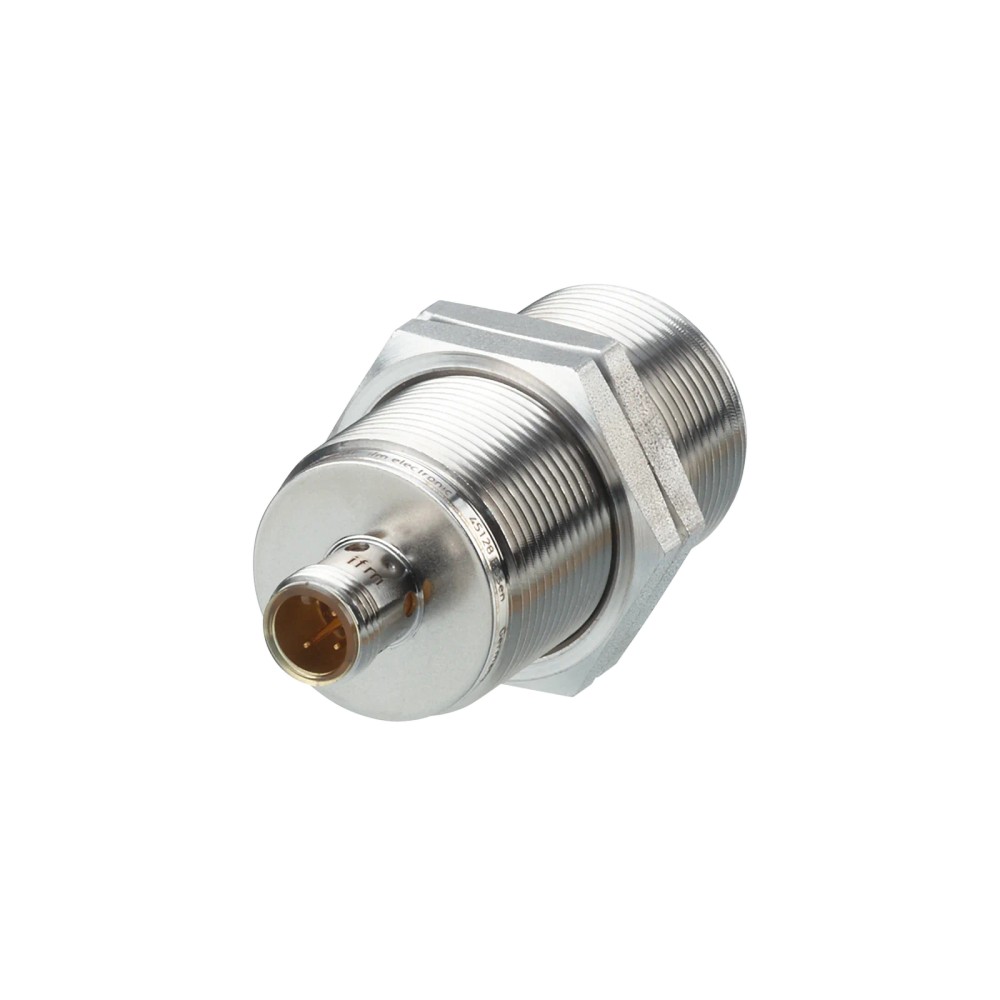

Imagem meramente ilustrativa

R$ 867,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIC228
EAN: 4021179261500
NCM do produto: 85365090

Destaques do Produto Alcance 10 mm...mais

Fechar menu

Saiba mais sobre: "IIC228 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M30 10mm PNP M12"

Destaques do Produto

Alcance

10 mm

Saída

PNP

Montagem

Embutido

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IIC228 M30 10mm PNP M12

O IIC228 é um sensor indutivo totalmente metálico, robusto e resistente, projetado para aplicações em automação industrial, especificamente em máquinas-ferramenta e ambientes com lubrificantes. Com um alcance de detecção de 10mm e invólucro em aço inoxidável, garante alta durabilidade em processos agressivos. Possui saída PNP normalmente fechada e conexão M12 para integração simplificada.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IIC228
Montagem	Embutido
Alcance	10 mm
Saída	PNP
Função	Normalmente fechado
Conexão	M12
Proteção	IP 67 / IP 68

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes industriais com presença de refrigerantes e lubrificantes
Máquinas-ferramenta
Linhas de produção que exigem alta resistência mecânica

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos como plásticos ou madeira
Ambientes com pressões de processo superiores a 100 bar
Instalação com torque superior a 80 Nm

APLICAÇÕES E USO

Máquinas-ferramenta com uso de refrigerantes
Indústria automotiva em áreas de lubrificação
Processos de montagem industrial com presença de fluidos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IIC228 M30 10mm PNP M12, verifique estes pontos:

Escolha este produto

Se você precisa de detecção confiável em ambientes com refrigeração, alta pressão de impacto ou onde a robustez de um corpo totalmente em inox é necessária.

Busque outra opção

Se a sua aplicação exige detecção de materiais não metálicos ou se a distância de detecção necessária for superior a 10 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de produto	Sensor indutivo totalmente metálico	Classificação do produto
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material de alta resistência a corrosão

Faixa de medição
Alcance de detecção	10 mm	Distância nominal de detecção
Tipo de montagem	Embutido	Condição de instalação para o alcance nominal

Saídas
Tipo de saída	PNP	Tipo de lógica de comutação
Função de saída	Normalmente fechado (NC)	Estado do contato sem detecção

Condições ambientais
Grau de proteção	IP 67, IP 68	Resistência contra poeira e água
Temperatura ambiente	-25...70 °C	Faixa de operação permitida

COMPATIBILIDADE

Comunicação

• DC Digital

Conexões

Elétrica M12

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	Sensor indutivo projetado especificamente para metais.
Detecção de plástico	✗	Tecnologia baseada em indução eletromagnética requer metal.
Ambiente com refrigerante	✓	Proteção IP68 e material inoxidável compatíveis.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IIC228 M30 10mm PNP M12

Limpar a área de montagem para garantir boa fixação
Posicionar o sensor no furo de montagem M30
Rosquear as porcas de fixação inclusas
Apertar até o torque máximo de 80 Nm
Conectar o cabo M12 codificado A
Verificar o status dos LEDs após energizar

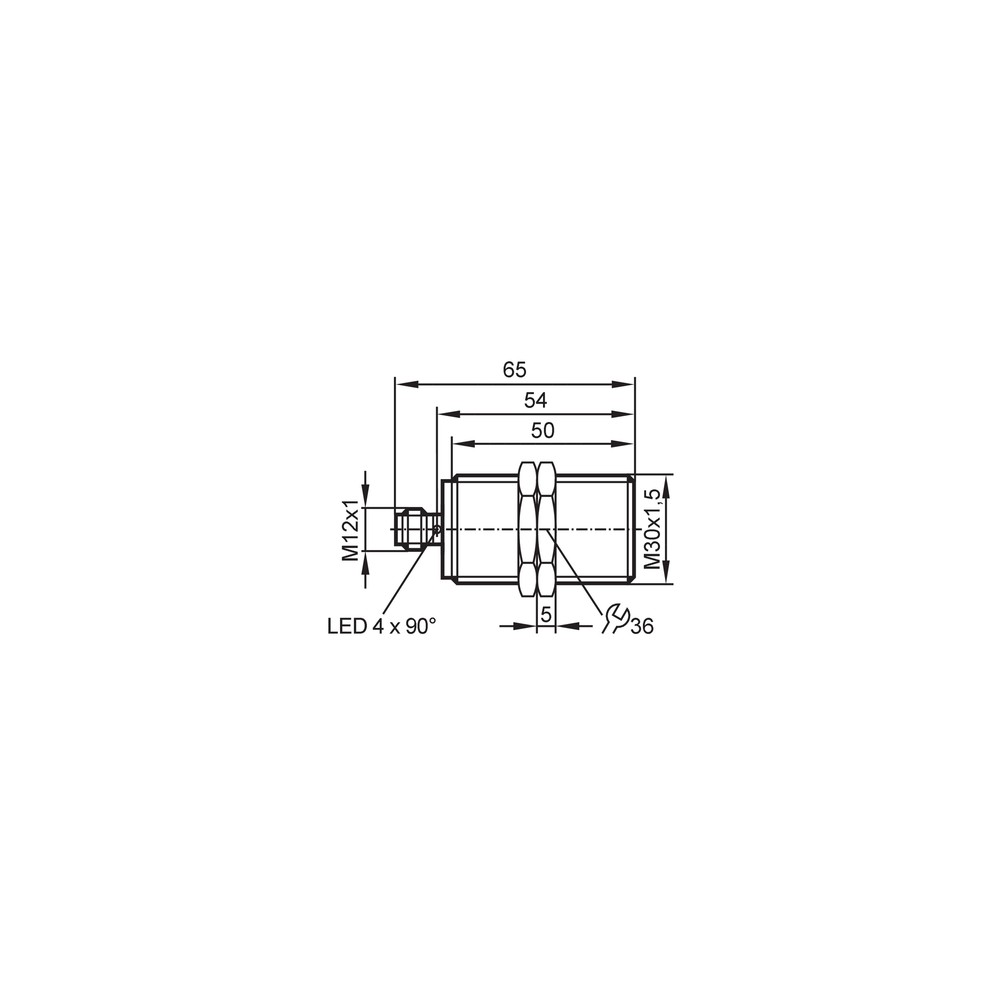

Desenho Dimensional

ACESSÓRIOS

porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende ou erro no CLP	Curto-circuito ou sobrecarga na saída	Verificar a carga conectada e isolamento dos fios
Sensor inoperante	Rompimento do cabo de conexão	Testar continuidade do cabo M12
Nenhuma sinalização	Objeto fora da faixa de detecção	Verificar distância entre o sensor e o alvo
Danos físicos ao invólucro	Torque de aperto incorreto	Revisar torque de instalação conforme datasheet

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIC228 da IFM?

O IIC228 é um sensor indutivo de proximidade totalmente metálico, projetado para detecção de objetos metálicos sem contato, ideal para automação industrial pesada.

Quais são as características elétricas principais?

Este sensor é compatível com tensões de operação de 10 a 30 V DC e possui conexão M12 padrão de 3 fios.

Posso utilizar este sensor para detectar objetos plásticos ou de madeira?

Não, este sensor é de tecnologia indutiva e opera apenas detectando a presença de materiais metálicos ferrosos e não ferrosos.

Para quais aplicações este sensor não é indicado?

Este produto não deve ser utilizado em aplicações submersas que excedam a proteção IP68 ou onde o material a ser detectado seja não metálico.

O que fazer se o sensor parar de detectar o objeto?

Se a saída não comutar, verifique primeiro a tensão de alimentação e o estado do LED de status; uma causa comum é o curto-circuito na carga.

Como diagnosticar falhas de sinal no sensor?

Sintomas como leituras instáveis ou perda de sinal geralmente indicam falha no cabeamento ou rompimento de fio, verifique a integridade do conector M12.

Por que escolher a linha totalmente metálica em vez da padrão?

A versão totalmente metálica oferece maior resistência mecânica e contra fluidos de corte em comparação aos sensores indutivos padrão de face plástica.

O produto vem com acessórios de montagem?

Este sensor é uma unidade única e o kit inclui apenas o dispositivo e as duas porcas de fixação necessárias para a montagem.

Quais cuidados tomar na instalação?

Utilize uma chave adequada e respeite o torque máximo de aperto de 80 Nm para evitar danos à rosca e ao invólucro.

Como funciona a procedência e garantia deste item?

A garantia e o suporte técnico são gerenciados pela IFM, assegurando a procedência do componente original de fábrica.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico utilizando campos eletromagnéticos (Ref.: Tecnologia indutiva)

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (nível alto) quando ativado (Ref.: Função de saída)

NC (Normalmente Fechado)

Estado do contato que permanece fechado na ausência de um objeto e abre quando o objeto é detectado (Ref.: Função de saída)

Histerese

Diferença entre a distância de comutação na aproximação e na saída do objeto, evitando flutuações no sinal (Ref.: Histerese 1...20%)

Grau de Proteção IP68

Classificação que indica a capacidade do sensor em resistir à imersão em água sob condições específicas (Ref.: IP 68)
