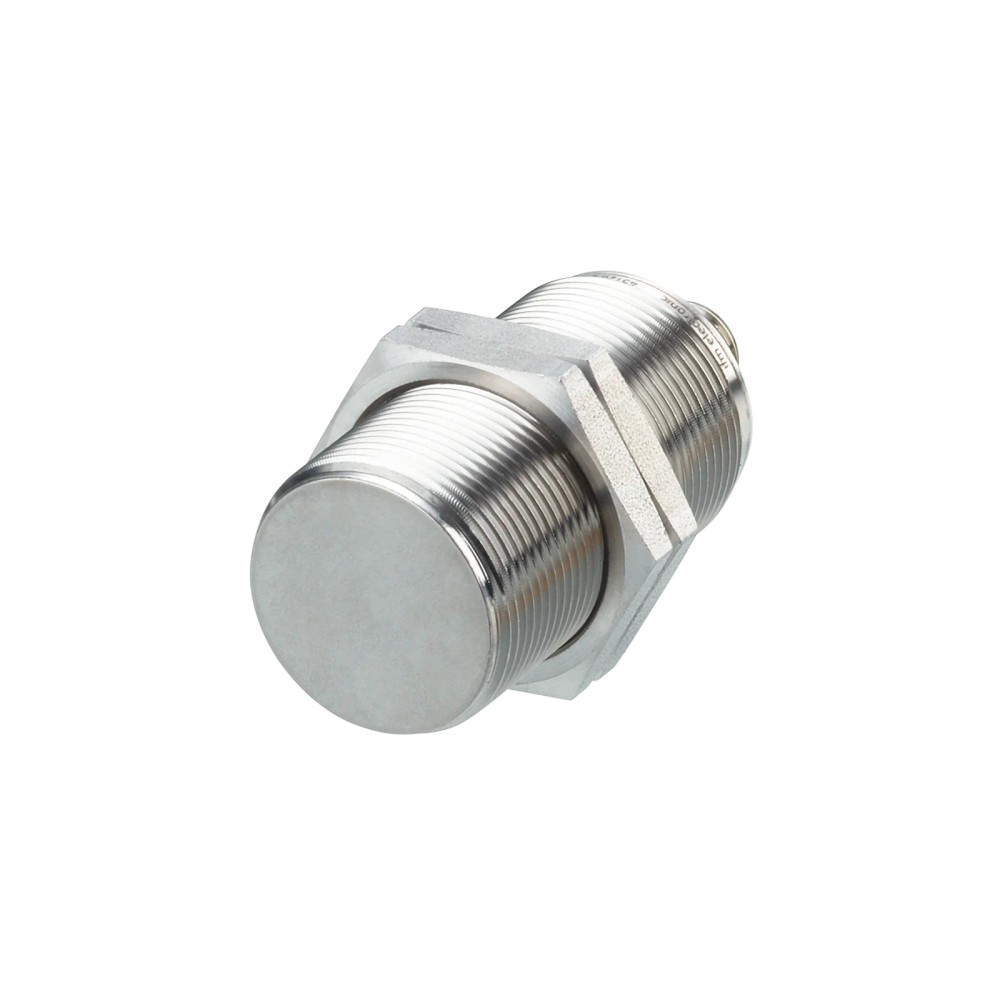

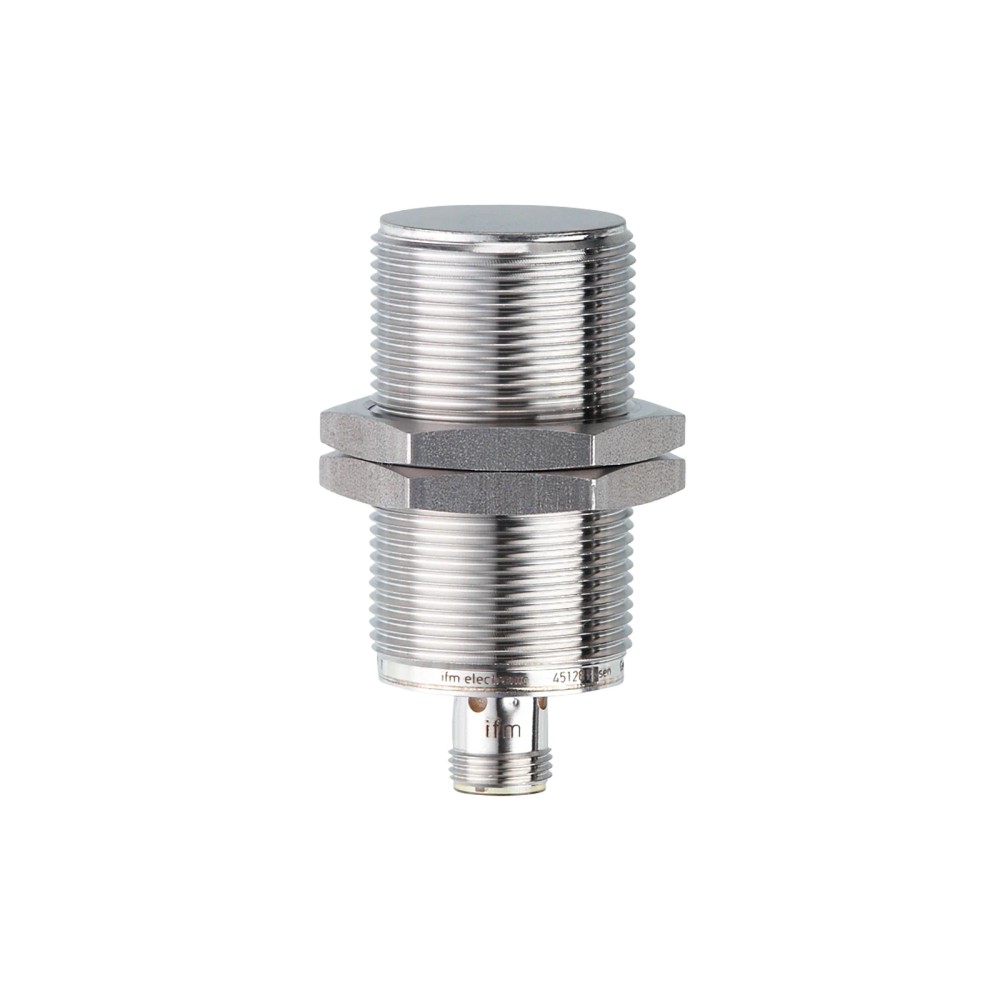

Sobre o Sensor Indutivo Totalmente Metálico IFM IIC226, M30 x 1,5, alcance de detecção de 10 mm, NPN normalmente aberto, conexão M12
O IFM IIC226 é um sensor indutivo totalmente metálico para detectar objetos metálicos em aplicações de automação industrial. Possui saída NPN normalmente aberta, alcance nominal de detecção de 10 mm e montagem embutida. Seu invólucro e sua face ativa são de aço inoxidável 316L, e a ficha informa resistência à pressão de 100 bar na face ativa. A conexão elétrica é M12; o sensor opera em 10...30 V DC.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de sensor | Indutivo, totalmente metálico |
| Alcance de detecção | 10 mm |
| Saída / função | NPN / normalmente aberto |
| Montagem | Embutida |
| Rosca / comprimento | M30 x 1,5 / 65 mm |
| Conexão elétrica | 1 x M12, codificação A; 3 contatos dourados |
| Tensão de operação | 10...30 V DC |
| Proteção informada | IP 67, IP 68; indicação Coolant |
| Temperatura ambiente | -25...70 °C |
| Material do invólucro e da face ativa | Aço inoxidável 316L |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção indutiva de objetos metálicos em aplicações industriais e de automação.
- Aplicações em máquinas-ferramentas com refrigerantes e lubrificantes, conforme indicado na ficha do produto.
- Instalações que atendam à saída NPN normalmente aberta, alimentação de 10...30 V DC, montagem embutida M30 x 1,5 e distância de detecção adequada ao alcance de 10 mm.
⚠ Considere outro se precisa de:
- Não selecione quando o sistema exigir saída PNP ou função normalmente fechada: a ficha identifica este modelo como NPN normalmente aberto.
- Não selecione para detecção de materiais não metálicos como alvo; a ficha especifica um sensor indutivo, sem informar detecção desses materiais.
- Não utilize fora da faixa de temperatura ambiente informada de -25...70 °C ou acima da resistência à pressão especificada de 100 bar na face ativa.
APLICAÇÕES E USO
- Aplicação informada pelo fabricante: detecção indutiva em máquinas-ferramentas que utilizam refrigerantes e lubrificantes; a ficha também identifica resistência Coolant e proteção IP 67/IP 68.
- Aplicação informada pelo fabricante: automação e aplicações industriais que atendam à saída NPN normalmente aberta, alimentação DC especificada, montagem embutida M30 x 1,5 e limites ambientais do sensor.
- Possibilidade inferida, a validar no projeto: detecção de presença ou posição de alvos metálicos em máquinas. O alcance efetivo pode variar conforme o material do alvo, considerando os fatores de correção informados; valide distância e geometria na instalação.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IIC226, M30 x 1,5, alcance de detecção de 10 mm, NPN normalmente aberto, conexão M12, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Sensor indutivo totalmente metálico | Identificação do produto na ficha. |
| Marca e modelo | IFM IIC226 | Referência do produto. |
| SKU / Part Number | IIC226 | Código de identificação do produto. |
| GTIN | 4021179254649 | Identificador comercial informado no anúncio. |
| Aplicação indicada | Aplicações industriais e automação industrial; máquinas-ferramentas com refrigerantes e lubrificantes | Usos descritos na ficha do produto. |
| Resistência indicada | Coolant | Indicação de resistência associada à aplicação com refrigerante; consulte o datasheet para condições específicas. |
| Detecção e montagem | ||
|---|---|---|
| Princípio de detecção | Indutivo | Tecnologia de detecção informada. |
| Alcance de detecção | 10 mm | Alcance nominal informado. |
| Distância de trabalho | 0...8,1 mm | Faixa de trabalho indicada na ficha. |
| Tipo de montagem | Embutido | Condição de montagem indicada. |
| Designação da rosca | M30 x 1,5 | Dimensão mecânica da rosca. |

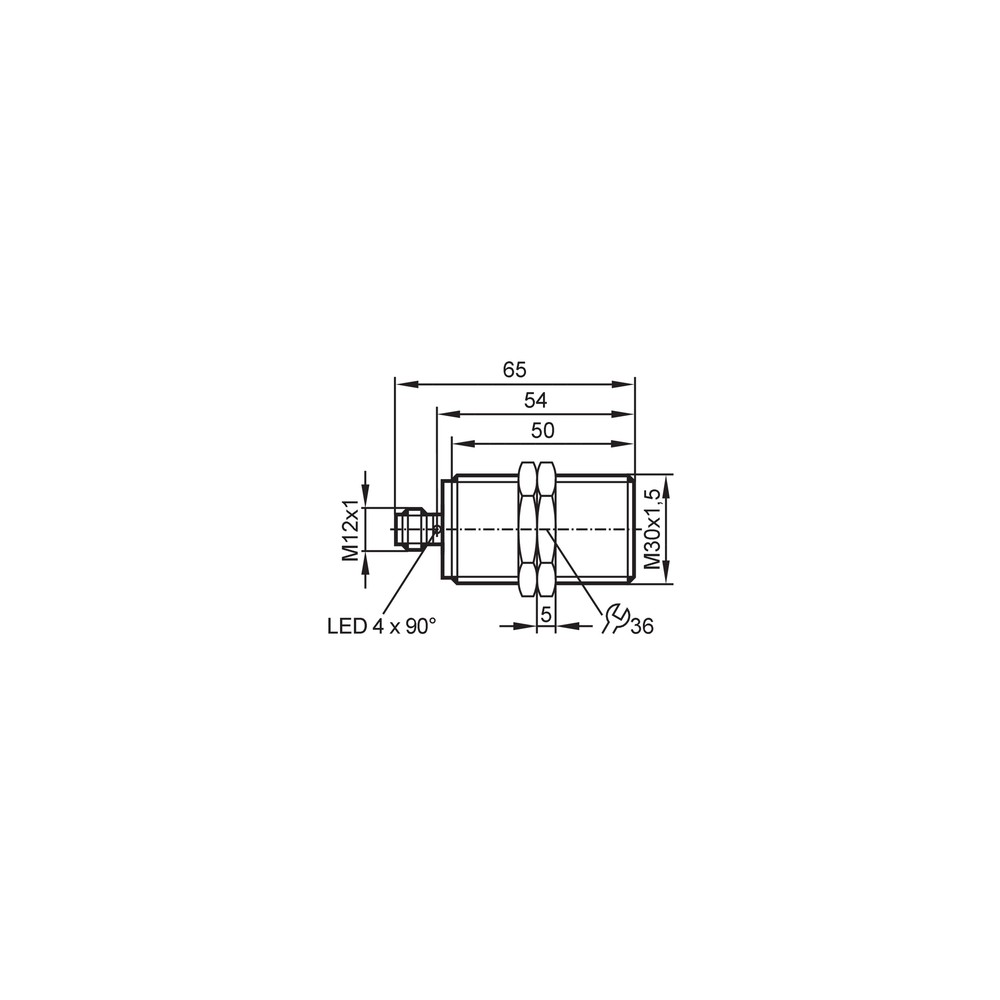

| Dimensões | M30 x 1,5 / comprimento 65 mm | Dimensões informadas para seleção e instalação. |
| Fator de correção | Aço: 1; aço inoxidável: 0,6; latão: 0,8; alumínio: 0,6; cobre: 0,3 | Fatores informados para os materiais listados; considere-os ao avaliar o alcance efetivo. |
| Dados elétricos e saída | ||
|---|---|---|
| Tipo de corrente | DC | Tipo de alimentação informado. |
| Tensão de operação | 10...30 V DC | Faixa de operação especificada. |
| Função elétrica | NPN | Tipo elétrico da saída. |
| Função de saída | Normalmente aberto | Estado funcional da saída informado. |
| Frequência de comutação DC | 50 Hz | Frequência de comutação indicada para operação DC. |
| Consumo de corrente | < 20 mA | Valor de consumo informado. |
| Corrente máxima constante da saída de comutação DC | 100 mA | Limite máximo constante informado para a saída. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Valor máximo informado para a saída. |
| Proteção contra sobrecarga | Sim | Recurso de proteção informado na ficha. |
| Proteção contra curto-circuitos | Sim, por impulso | Tipo de proteção contra curto-circuitos descrito. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção informado. |
| Classe de proteção | III | Classificação elétrica informada. |
| Conexões elétricas | ||
|---|---|---|

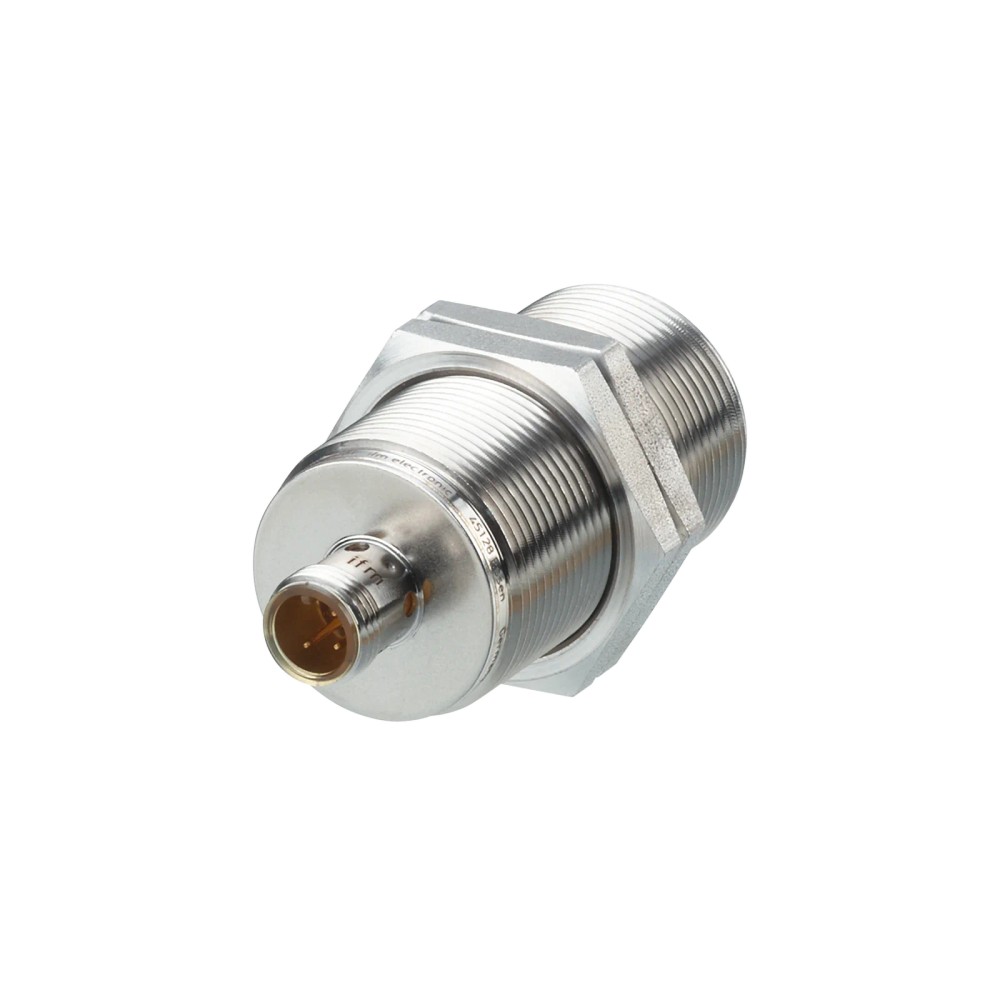

| Conexão elétrica | 1 x M12, codificação A | Conexão indicada para integração elétrica; confirme o pinout no datasheet. |
| Número de fios | 3 fios | Quantidade informada no anúncio. |
| Contatos | 3, dourados | Características dos contatos informadas na ficha. |
| Precisão e comportamento de comutação | ||
|---|---|---|
| Histerese | 1...20 % de Sr | Faixa de histerese informada; Sr é a referência indicada na ficha. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP 67, IP 68; indicação Coolant | Graus e indicação ambiental fornecidos na ficha; não extrapole para condições não especificadas. |
| Temperatura ambiente | -25...70 °C | Faixa de temperatura ambiente de operação informada. |
| Resistência à pressão | 100 bar / 10 MPa na face ativa | Limite de pressão explicitamente associado à face ativa. |
| EMC — imunidade ESD | EN 61000-4-2; 4 kV CD / 8 kV AD | Valores e referência EMC transcritos da ficha. |
| EMC — HF irradiado | EN 61000-4-3; 10 V/m | Valor e referência EMC informados. |
| EMC — Burst | EN 61000-4-4; 2 kV | Valor e referência EMC informados. |
| EMC — AF com fio | EN 61000-4-6; 10 V | Valor e referência EMC informados. |
| Emissão | EN 55011, classe B | Classificação de emissão informada. |
| Certificado UL | Ta -25...70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação A012; arquivo E174191 | Dados de certificação reproduzidos conforme a ficha fornecida. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Material do invólucro | Aço inoxidável 1.4404 / 316L | Material indicado para o invólucro. |
| Material da face ativa | Aço inoxidável 1.4404 / 316L | Material indicado para a face ativa. |
| Material da janela de LEDs | PEI | Material especificado para a janela dos LEDs. |
| Material das porcas de fixação | Aço inoxidável 1.4404 / 316L | Material das porcas informado. |
| Característica construtiva | Invólucro totalmente metálico; contatos banhados a ouro | Características especiais descritas na ficha. |
| Torque máximo de aperto | 80 Nm | Limite máximo de aperto informado; não exceder. |
| Força de impacto | 1 J | Valor informado na ficha. |
| Peso | 138,2 g | Peso informado nos atributos do produto. |
| Displays e elementos de operação | ||
|---|---|---|
| Indicador de estado | LED amarelo de status de chaveamento, em 4 x 90° | Indicação visual de estado descrita na ficha. |
| Dados de confiabilidade | ||
|---|---|---|
| MTTF | 1177 anos | Valor MTTF informado pelo fabricante; não representa garantia de vida útil em uma aplicação específica. |
| Fornecimento | ||
|---|---|---|
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| Material incluído | 2 porcas de fixação | Acessórios identificados como incluídos. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de automação compatível com sinal NPN normalmente aberto e alimentação de 10...30 V DC | ✓ | Corresponde à função de saída e à faixa de tensão informadas. Verifique os limites elétricos da entrada, incluindo corrente de saída máxima de 100 mA e queda de tensão máxima de 2,5 V. |
| Entrada que exige saída PNP ou normalmente fechada | ✗ | A ficha identifica o IIC226 como NPN normalmente aberto, não como PNP ou normalmente fechado. |
| Montagem roscada M30 x 1,5 com instalação embutida | ✓ | A rosca e o tipo de montagem estão informados como M30 x 1,5 e embutido; observe o torque máximo de aperto especificado. |
| Conexão com equipamento que requer protocolo digital de comunicação | ✗ | A ficha não especifica protocolo digital; informa saída de comutação NPN. |
| Aplicação com pressão de até 100 bar na face ativa | ✓ | A ficha informa resistência à pressão de 100 bar (10 MPa) na face ativa. Não extrapole esse limite para outras partes do sensor. |
| Ambiente fora de -25...70 °C | ✗ | A temperatura ambiente indicada para o produto é de -25...70 °C. |
INSTALAÇÃO
Como instalar o Sensor Indutivo Totalmente Metálico IFM IIC226, M30 x 1,5, alcance de detecção de 10 mm, NPN normalmente aberto, conexão M12
- Confirme que o modelo, a saída NPN normalmente aberta, a faixa de alimentação e a conexão elétrica correspondem ao circuito de controle.
- Verifique na documentação do fabricante o esquema de pinos da conexão M12 antes de realizar a ligação; o pinout não está reproduzido no contexto fornecido.
- Desenergize o circuito antes de conectar ou desconectar o sensor e respeite a polaridade indicada no datasheet.
- Prepare o alojamento roscado M30 x 1,5 para montagem embutida, conforme o desenho dimensional do fabricante.
- Instale o sensor sem exceder o torque máximo de aperto de 80 Nm e garanta que a montagem não ultrapasse os limites mecânicos da aplicação.
- Após a montagem, energize o circuito e valide a comutação com o alvo metálico e a distância de trabalho da aplicação; confira o LED de status.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não detecta a comutação do sensor. | Alimentação fora da faixa, ligação incompatível com a saída NPN normalmente aberta ou pinagem incorreta. | Meça a alimentação nos terminais e confira o esquema de ligação e a configuração da entrada do controlador no datasheet. |
| A detecção ocorre a uma distância menor que a esperada. | Distância de trabalho, material ou dimensões do alvo podem reduzir o alcance efetivo; a ficha informa fatores de correção para diferentes metais. | Meça a distância entre a face ativa e o alvo e compare o material do alvo com os fatores de correção especificados. |
| O sinal permanece acionado ou não retorna ao estado esperado. | Posição do alvo em relação à distância de trabalho, configuração da entrada ou interpretação incorreta da função normalmente aberta. | Observe o LED de status e teste a saída com o alvo afastado e aproximado; confirme a lógica da entrada e a função de saída no datasheet. |
| O sensor apresenta funcionamento intermitente em ambiente de máquina-ferramenta. | Conexão M12 mal encaixada, instalação elétrica incorreta ou condições de aplicação fora dos limites especificados. | Inspecione o acoplamento e a ligação elétrica; confira tensão, temperatura ambiente, pressão na face ativa e condições de instalação. |
