Sensor Indutivo IIC224 IFM M30 10mm PNP Metálico

Pré-visualizar: IIC224 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M30 10mm PNP M12

IIC224 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M30 10mm PNP M12

Imagem meramente ilustrativa

R$ 867,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIC224
EAN: 4021179239356
NCM do produto: 85365090

Destaques do Produto Alcance 10 mm...mais

Fechar menu

Saiba mais sobre: "IIC224 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M30 10mm PNP M12"

Destaques do Produto

Alcance

10 mm

Rosca

M30

Saída

PNP

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IIC224 M30 10mm PNP

O IIC224 é um sensor indutivo de proximidade com carcaça totalmente metálica, projetado para automação industrial robusta em ambientes com lubrificantes e refrigerantes. Com tecnologia de detecção indutiva a 10 mm e saída PNP, oferece alta confiabilidade. Sua construção em aço inoxidável 316L garante durabilidade superior em máquinas operatrizes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	IIC224
Distância de Detecção	10 mm
Tipo de Saída	PNP
Conexão Elétrica	M12
Grau de Proteção	IP67, IP68
Material	Aço inoxidável 316L
Dimensões	M30 x 1,5

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial pesada
Máquinas operatrizes
Ambientes com presença de refrigerantes e lubrificantes
Aplicações que exigem alta resistência a impactos (1 J)

⚠ Considere outro se precisa de:

Detecção de alvos não metálicos
Ambientes com pressão superior a 100 bar
Temperaturas de operação abaixo de -25 °C ou acima de 70 °C
Exposição a produtos químicos não compatíveis com aço inoxidável 316L

APLICAÇÕES E USO

Monitoramento de presença em máquinas-ferramenta
Ambientes industriais com exposição constante a óleos e refrigerantes
Detecção de posição em linhas de montagem metálicas
Aplicações que exigem alto nível de vedação (IP68)

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IIC224 M30 10mm PNP, verifique estes pontos:

Quando escolher este sensor

Utilize o IIC224 quando a aplicação exigir um sensor robusto em ambientes com fluidos de corte, impacto mecânico de até 1 J e necessidade de montagem embutida em estruturas metálicas.

Quando considerar alternativas

Se a aplicação exigir detecção a distâncias superiores a 10 mm, detecção de materiais não metálicos ou instalação em áreas com espaço restrito onde um sensor M30 não é viável, busque modelos com outras tecnologias ou dimensões.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da Carcaça	Aço inoxidável 316L	Material conforme norma 1.4404, alta resistência química

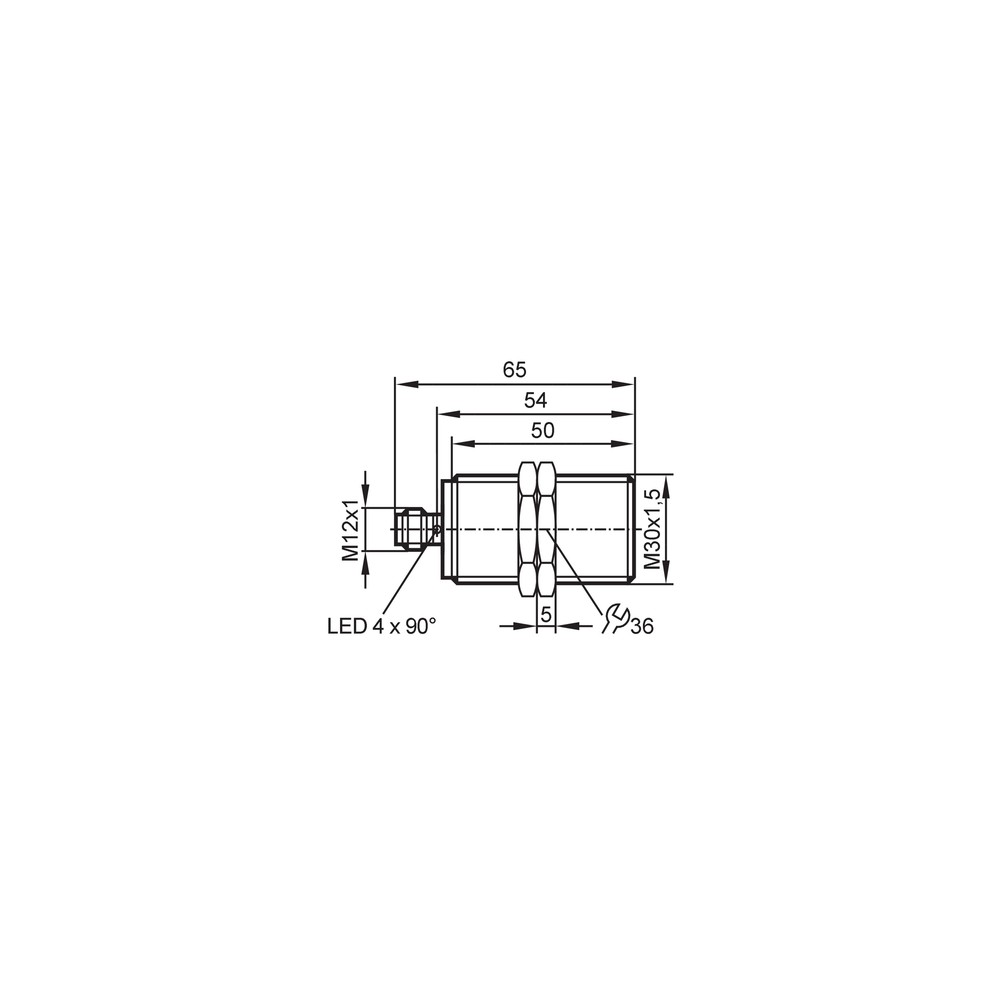

Dimensões	M30 x 1,5 / L = 65 mm	Rosca padrão para montagem industrial
Grau de Proteção	IP67, IP68	Resistente à imersão em água e óleo

Dados Elétricos
Tensão de Operação	10...30 V DC	Tensão nominal de alimentação
Saída de Comutação	PNP	Lógica de comutação positiva
Consumo de Corrente	< 20 mA	Consumo em repouso sem carga

Desempenho de Detecção
Alcance de Detecção	10 mm	Distância nominal de detecção para aço
Frequência de Comutação	50 Hz	Velocidade máxima de operação
Tipo de Montagem	Embutido	Montagem rente à superfície metálica

COMPATIBILIDADE

Comunicação

• N/A (Sinal digital discreto)

Conexões

Elétrica Conector M12, 3 pinos

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com fluidos de corte	✓	O material em aço inoxidável 316L e o grau de proteção IP68 garantem compatibilidade.
Uso em sistemas de comando PLC (24V)	✓	Tensão de operação de 10-30V DC e saída PNP padrão industrial.
Detecção de peças plásticas	✗	O sensor indutivo detecta apenas objetos metálicos devido ao campo eletromagnético.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IIC224 M30 10mm PNP

Limpe a superfície de montagem para garantir boa fixação.
Rosqueie o sensor manualmente no suporte, evitando forçar a rosca.
Utilize a porca de fixação inclusa para travar o sensor na posição desejada.
Não exceda o torque de aperto de 80 Nm para não danificar o corpo do sensor.
Conecte o cabo M12, garantindo que o acoplamento esteja firme e protegido.
Verifique o acendimento do LED indicativo ao aproximar um alvo metálico antes de iniciar a operação.

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED de status piscando.	Curto-circuito na saída ou sobrecarga elétrica.	Verificar continuidade da carga e medir consumo de corrente (máx 100 mA).

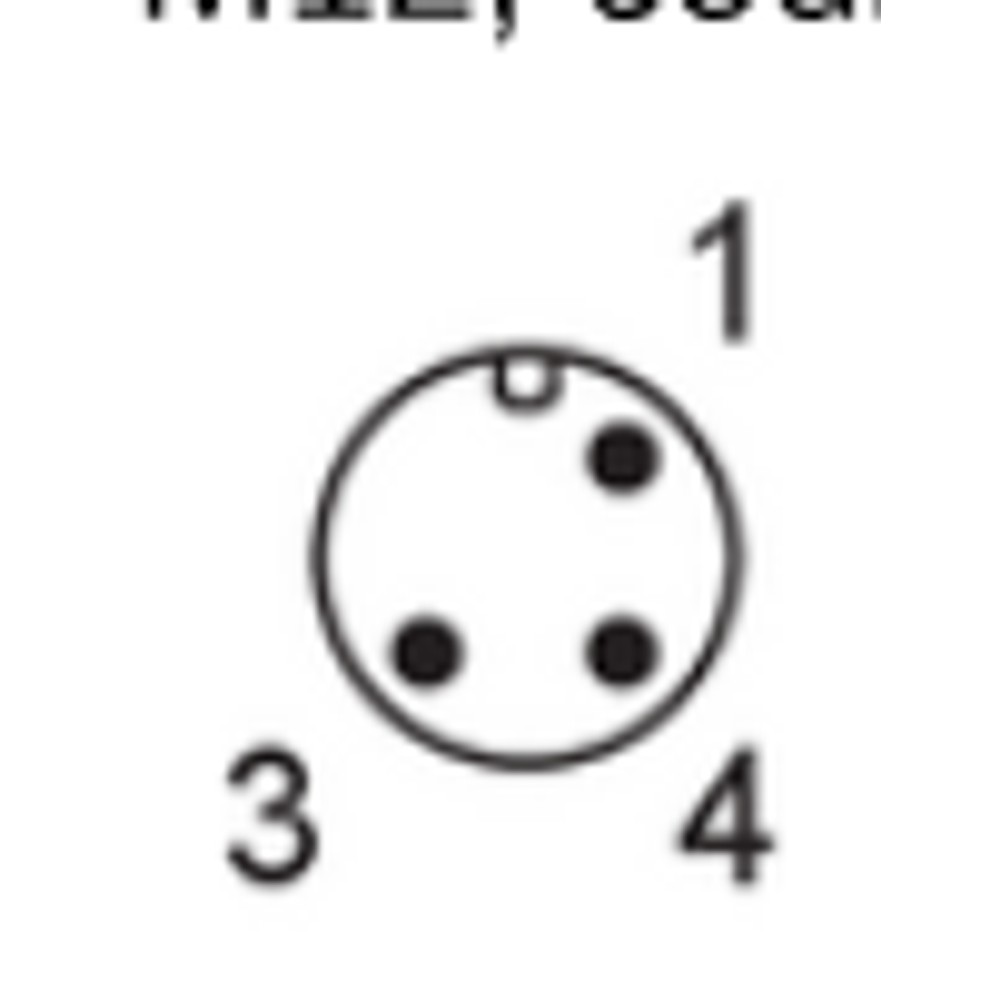

Sensor inoperante logo após a montagem.	Inversão da polaridade na instalação.	Confirmar pinagem do conector M12 (Pino 1: +V, Pino 3: GND).
Falta de detecção mesmo com objeto presente.	Alvo metálico fora do alcance de trabalho.	Validar distância entre a face do sensor e o objeto (deve estar dentro de 0-8,1 mm).
Comutações falsas ou instáveis.	Interferência eletromagnética externa.	Verificar aterramento e proximidade com fontes de ruído elétrico (conforme normas EMC citadas).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IIC224 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIC224 e qual sua principal função?

O IIC224 é um sensor indutivo de proximidade totalmente metálico, projetado para automação industrial, capaz de detectar objetos metálicos sem contato a até 10 mm.

O sensor IIC224 é compatível com entradas digitais PNP?

Sim, o sensor é do tipo PNP com configuração de saída Normalmente Aberto (NA) e conexão elétrica M12.

Posso usar este sensor para detectar objetos plásticos?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeira ou líquidos sem presença de metal, pois opera baseado no campo eletromagnético.

Quais são as limitações de aplicação deste sensor?

O sensor não deve ser aplicado em ambientes com pressões superiores a 100 bar ou temperaturas fora da faixa operacional de -25 a 70 °C.

Por que o meu sensor não está indicando a detecção?

Se o LED amarelo não acender na presença de um alvo metálico, verifique primeiro se a tensão de alimentação (10-30 V DC) está presente no pino 1 e 3 do conector M12.

O sensor apresenta erro constante de sinal, o que pode ser?

A causa mais comum é um curto-circuito na carga ou inversão da polaridade; verifique a fiação e o consumo de corrente do dispositivo conectado.

Qual a vantagem deste modelo comparado a um sensor indutivo padrão?

O IIC224 se destaca pela construção totalmente em aço inoxidável 316L, o que oferece maior resistência mecânica e durabilidade em ambientes com fluidos agressivos comparado a sensores com face ativa plástica.

Devo escolher este sensor ou um modelo padrão para minha máquina ferramenta?

A escolha depende da sua aplicação; o IIC224 é otimizado para ambientes com refrigerantes e lubrificantes, enquanto sensores indutivos padrão podem sofrer desgaste prematuro nessa condição.

Como instalar corretamente o IIC224 sem danificar a rosca?

A instalação requer o uso das porcas de fixação inclusas; certifique-se de não exceder o torque de aperto máximo de 80 Nm para evitar danos à carcaça.

Onde obtenho suporte técnico ou garantia para este sensor?

Este produto é fabricado pela IFM Electronic. Para suporte técnico ou dúvidas específicas de faturamento, entre em contato através dos canais oficiais indicados no momento da compra.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (VCC) para a carga quando detecta um alvo.

Face Ativa

Superfície frontal do sensor de onde emana o campo eletromagnético responsável pela detecção (Ref.: Materiais da face ativa: 1.4404).

Histerese

Distância entre o ponto de comutação na aproximação e o ponto de desengate no afastamento do alvo, garantindo estabilidade (Ref.: 1...20 % de Sr).

MTTF

Tempo Médio Até a Falha (Mean Time To Failure), indicador estatístico de confiabilidade do componente (Ref.: 1114 anos).

Invólucro 316L

Aço inoxidável de alta resistência à corrosão, adequado para ambientes industriais agressivos (Ref.: 1.4404).
