Sensor Indutivo IFM IIC221 M30 AS-Interface

Pré-visualizar: IIC221 IFM - Sensor Indutivo AS-Interface Automação Industrial M30 22mm IP68

IIC221 IFM - Sensor Indutivo AS-Interface Automação Industrial M30 22mm IP68

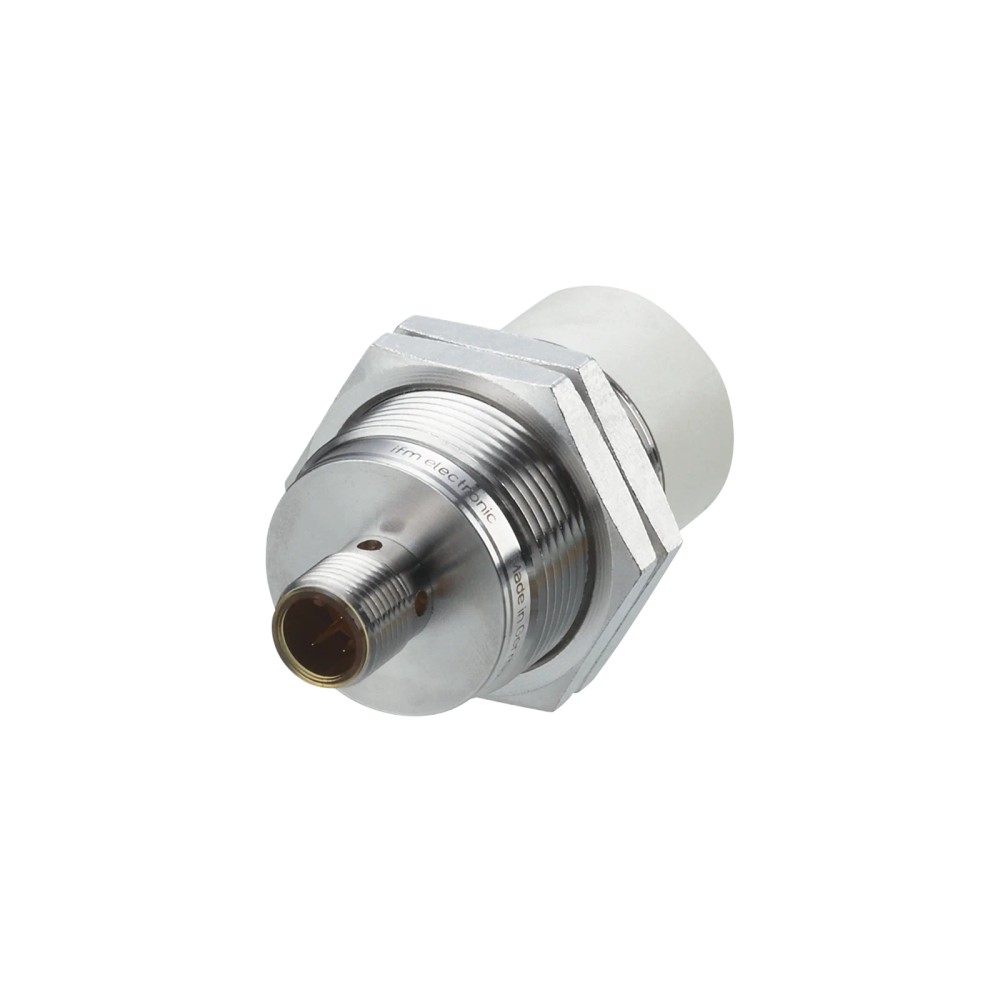

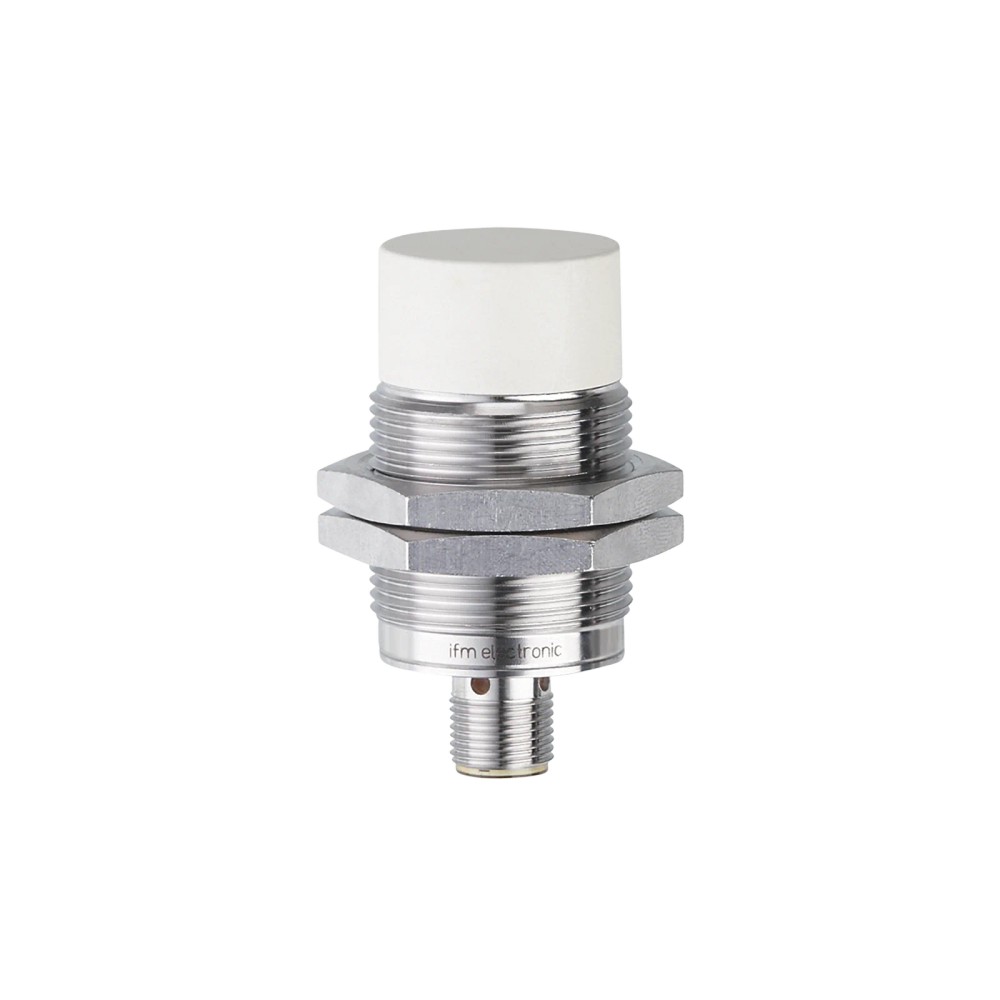

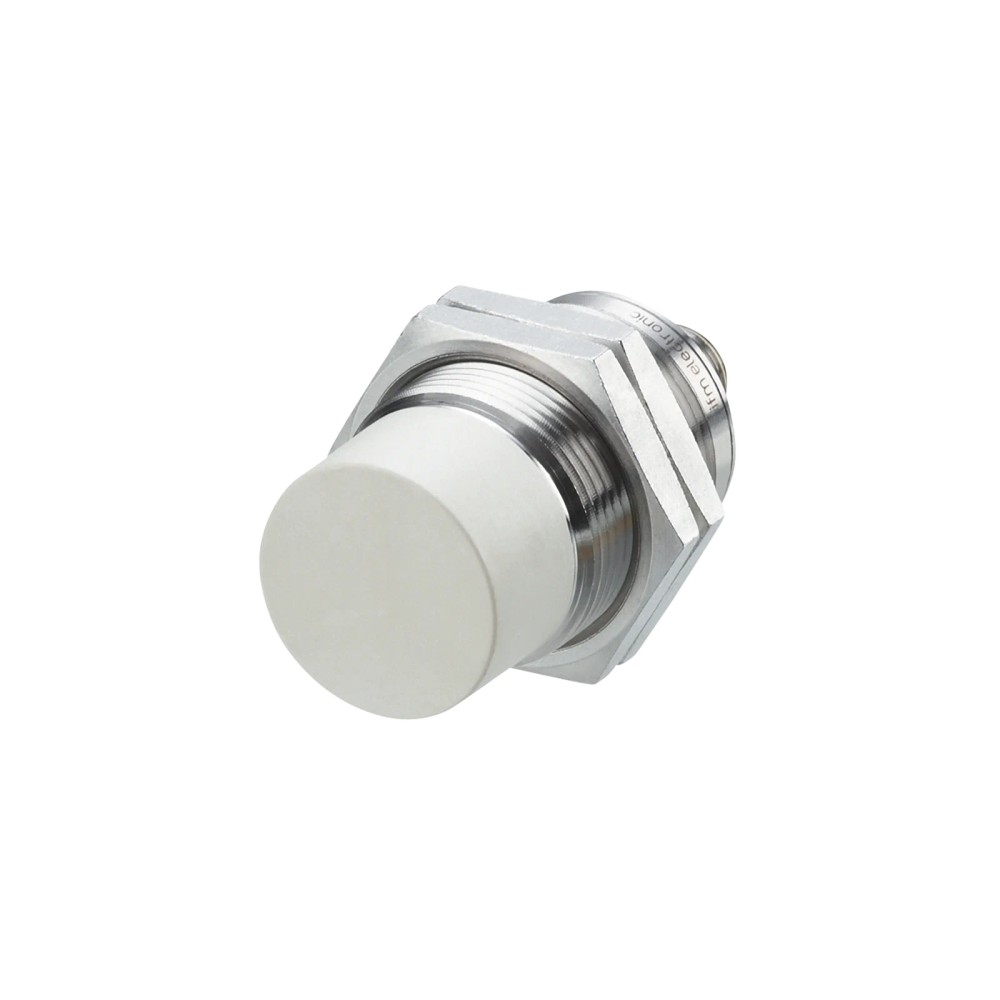

Imagem meramente ilustrativa

R$ 955,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIC221
EAN: 4021179117715
NCM do produto: 85365090

Destaques do Produto Alcance 22 mm, não...mais

Fechar menu

Saiba mais sobre: "IIC221 IFM - Sensor Indutivo AS-Interface Automação Industrial M30 22mm IP68"

Destaques do Produto

Alcance

22 mm, não embutido

Interface

AS-Interface, versão 2.1

Conexão

M12, codificação A, 4 contatos

Montagem

Rosca M30 x 1,5

Alimentação

26,5...31,6 V DC

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo AS-Interface IFM IIC221, M30 x 1,5, alcance de detecção de 22 mm, IP68

O IFM IIC221 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em sistemas de automação com AS-Interface. Possui alcance nominal de 22 mm, instalação não embutida e conexão elétrica M12 de 4 contatos. Opera em 26,5 a 31,6 V DC e tem grau de proteção IP68 para aplicação indicada como coolant.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo AS-Interface
Código do produto	IIC221
Alcance de detecção	22 mm; montagem não embutida
Rosca e dimensões	M30 x 1,5; comprimento de 60 mm
Protocolo	AS-Interface, versão 2.1
Conexão elétrica	M12, codificação A, 4 contatos dourados
Tensão de operação	26,5...31,6 V DC
Grau de proteção	IP68; aplicação coolant
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de automação que utilizem sensores indutivos com interface AS-Interface.
Detecção de alvos metálicos em montagem não embutida, respeitando o alcance nominal de 22 mm e as condições de instalação do fabricante.
Aplicações em máquinas-ferramenta com refrigerantes ou lubrificantes, conforme aplicação coolant indicada na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir montagem embutida: a ficha especifica montagem não embutida.
Não selecionar se o sistema não oferecer compatibilidade com AS-Interface ou se a tensão disponível estiver fora de 26,5...31,6 V DC.
Não presumir detecção de materiais não metálicos: o produto é indutivo e a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Uso indicado: detecção indutiva em automação industrial e máquinas-ferramenta com refrigerantes ou lubrificantes; a ficha identifica a aplicação como coolant e informa proteção IP68.
Para alvos metálicos, considere o alcance nominal de 22 mm, a distância de trabalho de 0...17,82 mm e os fatores de correção listados para diferentes metais.
Possibilidade inferida: detecção de presença ou posição de componentes metálicos em máquinas compatíveis com AS-Interface. Confirme geometria do alvo, montagem não embutida e condições ambientais no datasheet.
A temperatura ambiente especificada é de -25...70 °C; não extrapole essa faixa nem interprete IP68 como autorização para qualquer fluido, pressão ou condição de imersão.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo AS-Interface IFM IIC221, M30 x 1,5, alcance de detecção de 22 mm, IP68, verifique estes pontos:

Escolha o IIC221 quando

A aplicação exigir sensor indutivo AS-Interface, corpo roscado M30 x 1,5, instalação não embutida e alcance nominal de 22 mm. Confirme também a conexão M12 de 4 contatos e a alimentação de 26,5...31,6 V DC.

Avalie outra configuração quando

A instalação exigir montagem embutida, outra interface de comunicação, outra conexão elétrica ou uma tensão fora da faixa indicada. A ficha não fornece uma alternativa específica; compare os requisitos da máquina com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo AS-Interface	Identificação do produto na ficha do fabricante.
Modelo	IIC221	Código do modelo e part number.
Marca	ifm electronic / IFM	Fabricante indicado no anúncio e no catálogo.
Aplicação indicada	Coolant; aplicações industriais e automação industrial, incluindo máquinas-ferramenta, refrigerantes e lubrificantes	Usos informados na ficha; validar as condições específicas do processo.
GTIN	4021179117715	Identificador comercial do produto.
NCM	8536.50.90	Classificação informada no cadastro.

Dados elétricos e de comunicação
Protocolo de comunicação	AS-Interface, versão 2.1	Interface de comunicação especificada.
Código ID AS-i	A.F hex	Código informado para identificação AS-i.
Configuração AS-i/S	0 hex	Configuração indicada no cadastro.
Tensão de operação	26,5...31,6 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 30 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso indicado nos dados técnicos.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Configuração de conexão indicada; consultar o datasheet para a atribuição dos contatos.
Contatos	Banhados a ouro	Característica indicada para os contatos elétricos.

Detecção e comutação
Princípio de detecção	Indutivo	Tecnologia do sensor.
Alcance de detecção	22 mm	Valor nominal informado.
Distância real de comutação Sr	22 ± 10 % mm	Valor e tolerância indicados na ficha.
Distância de trabalho	0...17,82 mm	Faixa de trabalho especificada.
Histerese	1...20 % de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Faixa indicada para a variação do ponto de comutação.
Frequência de comutação DC	100 Hz	Frequência máxima especificada para operação DC.
Tempo de atraso de disponibilidade	Máximo de 1000 ms	Tempo máximo indicado até o sensor ficar disponível.

Dados mecânicos
Formato	Cilíndrico roscado	Forma construtiva do invólucro.
Rosca	M30 x 1,5	Dimensão mecânica da montagem.
Comprimento	60 mm	Comprimento indicado para o corpo.
Tipo de montagem	Não embutido	O sensor deve ser instalado conforme os requisitos de montagem não embutida do fabricante.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material informado para o invólucro.
Material da face ativa	LCP transparente	Material indicado para a face ativa.
Peso	114 g	Peso informado no cadastro do produto.
Porcas de fixação	2 unidades	Acessórios incluídos.

Condições ambientais e proteção
Grau de proteção	IP68	Grau de proteção especificado; aplicação indicada como coolant.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Certificação UL	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; arquivo UL E174191	Dados de certificação registrados na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências EMC informados no cadastro.

Displays e elementos de operação
Indicador	1 LED vermelho	Elemento de indicação informado.
Display de estado de comutação	4 x 90° LED amarelo	Indicação do estado de comutação conforme ficha.

Dados de confiabilidade e ajustes
MTTF	1390 anos	Valor informado no cadastro técnico; não representa garantia nem vida útil assegurada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,45; cobre: 0,35	Fatores relativos ao material do alvo, conforme ficha.
Modo de endereçamento ampliado	Sim	Recurso AS-i indicado no cadastro.
Certificado AS-i	57501	Identificador de certificação informado.

COMPATIBILIDADE

Comunicação

• AS-Interface, versão 2.1. A ficha informa código ID A.F hex e configuração AS-i/S 0 hex.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 26,5...31,6 V DC; consumo de corrente inferior a 30 mA. Verifique a pinagem no datasheet antes da ligação.

Processo Corpo cilíndrico roscado M30 x 1,5, comprimento de 60 mm; montagem não embutida. Duas porcas de fixação incluídas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-Interface versão 2.1, alimentação dentro de 26,5...31,6 V DC e conector M12 compatível	✓	A interface, a faixa de tensão e o tipo de conexão correspondem aos dados informados para o IIC221.
Instalação mecânica roscada M30 x 1,5, não embutida, com espaço para o corpo de 60 mm	✓	As dimensões e o tipo de montagem correspondem à especificação do produto.
Aplicação que exige sensor embutido	✗	A ficha identifica a montagem como não embutida.
Sistema sem AS-Interface ou com tensão de operação fora da faixa especificada	✗	A interface indicada é AS-Interface e a tensão de operação é 26,5...31,6 V DC.
Aplicação industrial com refrigerantes ou lubrificantes	✓	A ficha indica aplicação coolant e uso em máquinas-ferramenta, refrigerantes e lubrificantes; confirme as condições específicas da instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo AS-Interface IFM IIC221, M30 x 1,5, alcance de detecção de 22 mm, IP68

Confirme que o sistema de controle utiliza AS-Interface e que a alimentação está dentro de 26,5...31,6 V DC.
Verifique se o espaço de montagem comporta a rosca M30 x 1,5 e o comprimento de 60 mm.
Instale como sensor não embutido, respeitando as orientações do fabricante para montagem e afastamentos.
Fixe o sensor com as porcas fornecidas, sem aplicar esforço que danifique o corpo ou a rosca.
Conecte o cabo ou acessório M12 compatível com codificação A; confira a atribuição dos contatos no datasheet antes de energizar.
Após a ligação, verifique a indicação LED e valide a detecção com o alvo e as condições reais do processo.

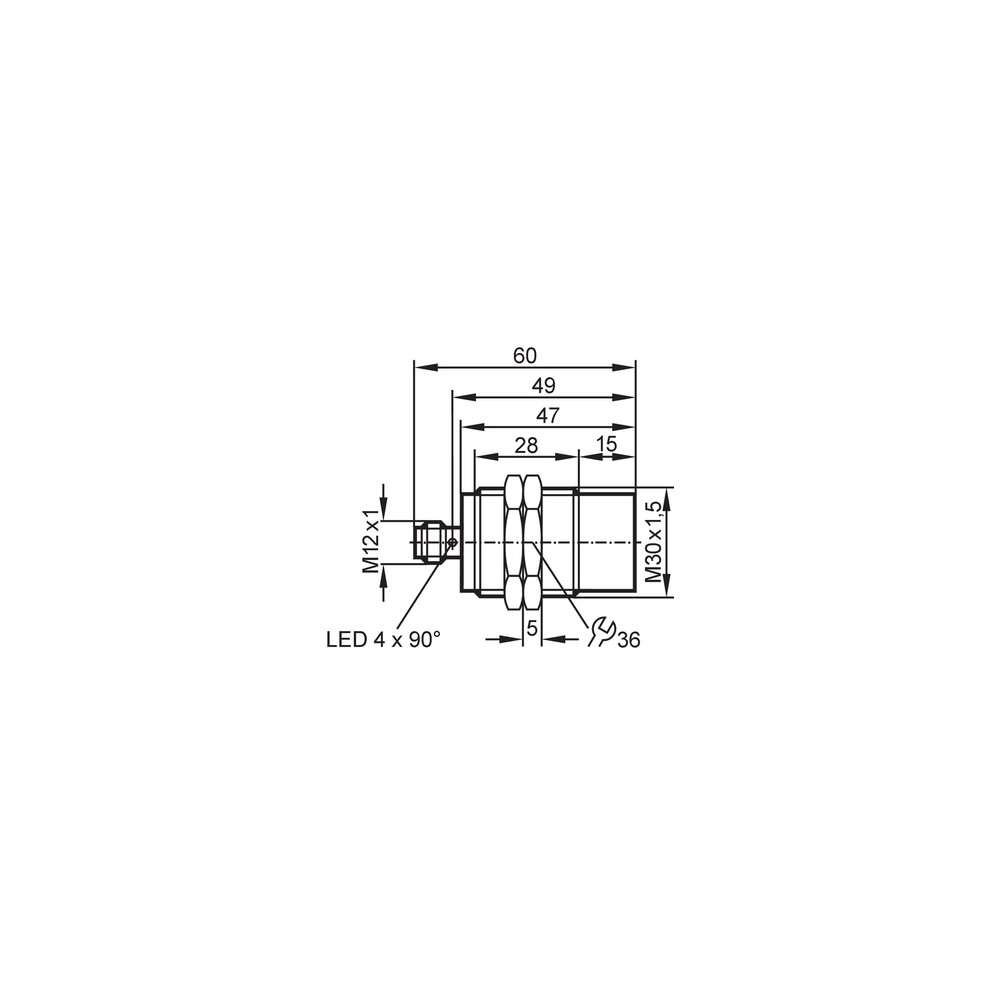

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não é reconhecido na rede AS-Interface.	Endereçamento ou configuração AS-i incompatível, alimentação fora da faixa especificada ou conexão M12 incorreta.	Verifique a tensão nos limites de 26,5...31,6 V DC, a configuração/endereço na rede e a conexão conforme o datasheet.
O sensor não comuta quando o alvo se aproxima.	Alvo além da distância de trabalho, montagem inadequada ou fator de correção do material reduzindo a distância efetiva.	Meça a distância entre a face ativa e o alvo, confira o material e seu fator de correção e compare com os limites da ficha.
Detecção instável durante o funcionamento.	Alvo operando próximo ao ponto de comutação ou montagem sujeita a variação mecânica; a ficha também informa histerese e variação do ponto de comutação.	Observe a posição do alvo e o estado do LED durante o ciclo; compare a distância de operação com a faixa especificada e confira a fixação.
Falhas após limpeza ou contato com fluido de processo.	Condição de exposição ou instalação incompatível com os limites ambientais do produto, apesar da indicação IP68 e da aplicação coolant.	Confirme a temperatura ambiente, o fluido e as condições reais de exposição com o datasheet do fabricante; inspecione também o conector M12.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IIC221, português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIC221 e em que tipo de sistema ele funciona?

É um sensor indutivo para detecção de alvos metálicos em sistemas AS-Interface. A ficha especifica a versão AS-i 2.1.

O que acompanha o sensor?

A ficha informa duas porcas de fixação. Não há indicação de cabo ou conector de ligação incluído.

Esse modelo serve para montagem embutida?

Não. O IIC221 é especificado para montagem não embutida.

Posso usar o IIC221 em uma rede sem AS-Interface?

A ficha identifica AS-Interface como protocolo de comunicação. Para sistemas sem essa interface, selecione uma versão cuja comunicação seja compatível com o controlador.

O sensor está ligado, mas não detecta o alvo; o que devo conferir antes de trocar?

Confira se o alvo está dentro da distância de trabalho e considere o fator de correção correspondente ao material. Verifique também a montagem não embutida e observe o indicador de estado.

A leitura fica instável; pode ser problema no ponto de instalação?

Sim, a posição do alvo próxima ao ponto de comutação ou uma fixação variável pode causar comportamento inconsistente. Verifique a distância durante o ciclo e compare com a faixa técnica do datasheet.

Quando devo escolher o IIC221 em vez de outro sensor?

Escolha-o quando sua aplicação requerer AS-Interface, montagem roscada M30 x 1,5 não embutida e alcance nominal de 22 mm. Se precisar de montagem embutida ou outra interface, procure uma configuração correspondente.

É vendido como kit com cabo e acessórios de conexão?

A ficha registra duas porcas de fixação como itens incluídos, mas não informa cabo ou acessórios elétricos. Confirme separadamente os componentes necessários para a ligação M12.

Como faço a instalação elétrica do conector M12?

Use conexão M12 com codificação A e confira a pinagem no datasheet antes de energizar. A alimentação especificada é de 26,5...31,6 V DC.

Como validar se o sensor serve para uma aplicação com refrigerante?

A ficha indica aplicação coolant e uso em máquinas-ferramenta com refrigerantes e lubrificantes. Confirme o fluido e as condições específicas de exposição com o fabricante, pois IP68 não define por si só a compatibilidade com qualquer fluido.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos metálicos por princípio indutivo; a ficha identifica esta tecnologia para o IIC221.

AS-Interface

Protocolo de comunicação industrial indicado para o sensor.

Montagem não embutida

Configuração de instalação em que o sensor não é especificado para ficar embutido na superfície metálica de montagem.

Distância real de comutação (Sr)

Distância de comutação nominal informada com sua tolerância na ficha técnica.

Grau de proteção IP68

Classificação de proteção do invólucro indicada pelo fabricante; os limites específicos de exposição devem ser consultados no datasheet.
