IIC220 IFM - Sensor Indutivo AS-Interface Automação Industrial M30 14mm IP68

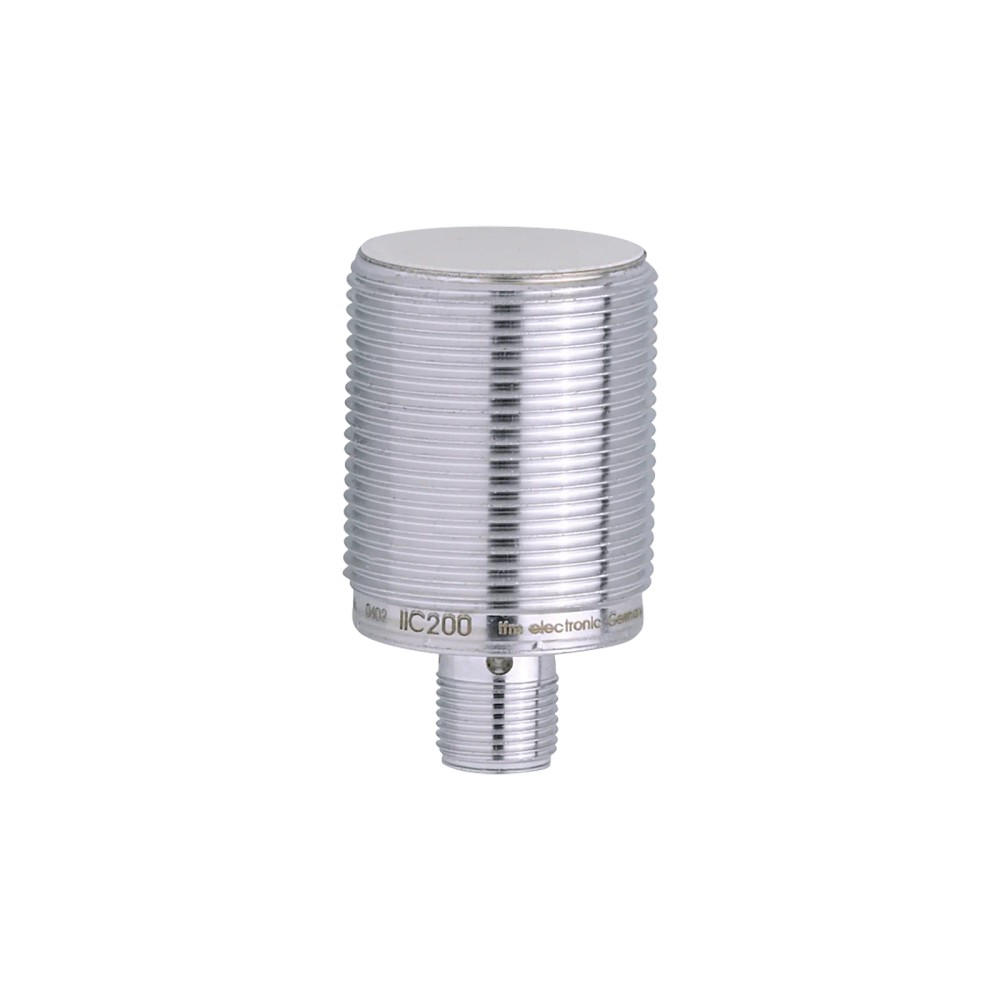

Imagem meramente ilustrativa

R$ 955,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIC220
EAN: 4021179117708
NCM do produto: 85365090

Destaques do Produto Rosca M30...mais

Fechar menu

Saiba mais sobre: "IIC220 IFM - Sensor Indutivo AS-Interface Automação Industrial M30 14mm IP68"

Destaques do Produto

Rosca

M30

Tipo de Montagem

Embutido

Alcance

14 mm

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIC220 IFM - Sensor Indutivo AS-Interface Automação Industrial M30 14mm IP68

O IIC220 é um sensor indutivo de alta performance com interface AS-Interface, projetado para detecção precisa de objetos metálicos em ambientes industriais. Com corpo em aço inoxidável M30 e vedação IP68, é ideal para máquinas-ferramentas e automação. Sua detecção de 14 mm e conexão M12 banhada a ouro garantem robustez e confiabilidade na integração de sistemas de rede.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Tecnologia	AS-Interface
Invólucro	M30 x 1,5
Alcance	14 mm
Proteção	IP68
Conexão	M12
Corrente	< 30 mA
Temperatura	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e controle de esteiras
Máquinas-ferramentas com presença de refrigerantes e lubrificantes
Sistemas de controle descentralizados via AS-Interface
Ambientes com exigência de vedação IP68

⚠ Considere outro se precisa de:

Instalação em ambientes com campos magnéticos intensos externos sem blindagem
Uso para detecção de materiais não condutores (plásticos, cerâmicas, líquidos sem partículas metálicas)
Aplicação onde a distância do objeto exceda a zona de operação de 11,34 mm
Montagem exposta a impactos mecânicos severos na face ativa

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem automotiva
Detecção de fim de curso em cilindros hidráulicos ou pneumáticos
Máquinas-ferramentas com presença constante de óleos, lubrificantes e fluidos de corte
Sistemas de transporte e logística descentralizados por rede AS-i

COMO ESCOLHER

Antes de comprar o IIC220 IFM - Sensor Indutivo AS-Interface Automação Industrial M30 14mm IP68, verifique estes pontos:

Quando escolher este sensor

Utilize o IIC220 quando o projeto demandar integração direta em redes AS-Interface para reduzir o cabeamento e quando o ambiente exigir alta resistência química (aço inox 316L).

Quando buscar alternativas

Se a aplicação não utiliza o protocolo AS-i ou se for necessária uma detecção para distâncias maiores que 14 mm, considere modelos indutivos de maior alcance ou com saída digital (PNP/NPN).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos e Comunicação
Versão AS-i	2.1	Padrão de comunicação de rede
Consumo de corrente	< 30 mA	Demanda energética do barramento
Tensão de operação	26,5...31,6 V DC	Faixa de alimentação permitida

Desempenho de Detecção
Alcance de detecção	14 mm	Distância nominal de sensoriamento
Distância de trabalho	0...11,34 mm	Zona segura de comutação
Frequência de comutação	100 Hz	Capacidade de detecção de alta frequência

Condições Ambientais e Materiais
Material do invólucro	1.4404 (aço inoxidável / 316L)	Resistência química e mecânica
Grau de proteção	IP 68	Nível de vedação contra fluidos
Temperatura ambiente	-25...70 °C	Limites térmicos de operação

COMPATIBILIDADE

Comunicação

• AS-Interface V2.1

Conexões

Elétrica Conector M12, codificação A, 4 pinos (contatos dourados)

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface	✓	O sensor foi projetado nativamente para este protocolo de comunicação.
CLP com entrada digital comum (24V)	✗	O sensor exige um mestre AS-Interface para processar os dados.
Ambientes corrosivos (óleos/refrigerantes)	✓	O material do invólucro 1.4404 é quimicamente resistente.

INSTALAÇÃO

Como instalar o IIC220 IFM - Sensor Indutivo AS-Interface Automação Industrial M30 14mm IP68

Desligue a alimentação da rede AS-Interface antes de iniciar.
Limpe o local de montagem para garantir a fixação correta do corpo M30.
Insira o sensor no furo de montagem respeitando a característica de embutido.
Fixe o sensor utilizando as duas porcas fornecidas, apertando sem exceder o torque nominal.
Conecte o cabo M12, garantindo o alinhamento correto dos pinos.
Verifique o LED de estado (amarelo) para confirmar a detecção e o LED de função (vermelho) da rede.

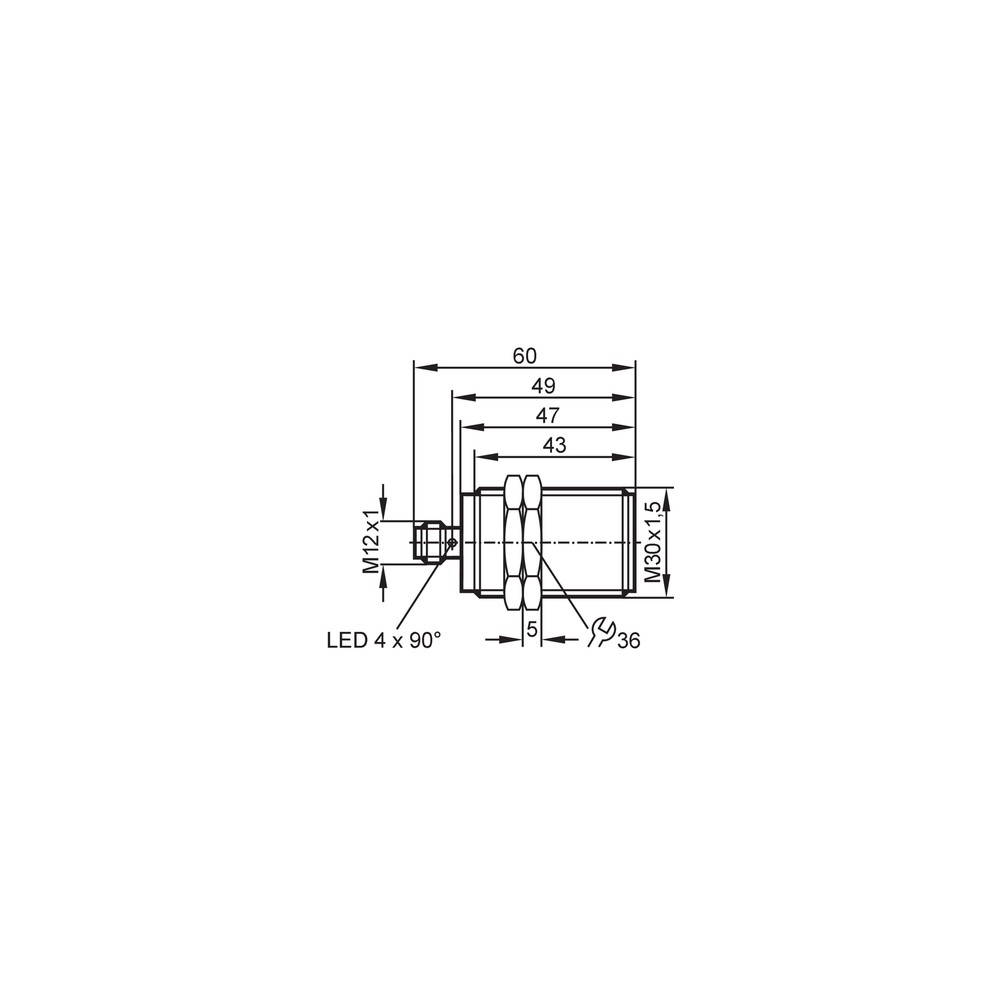

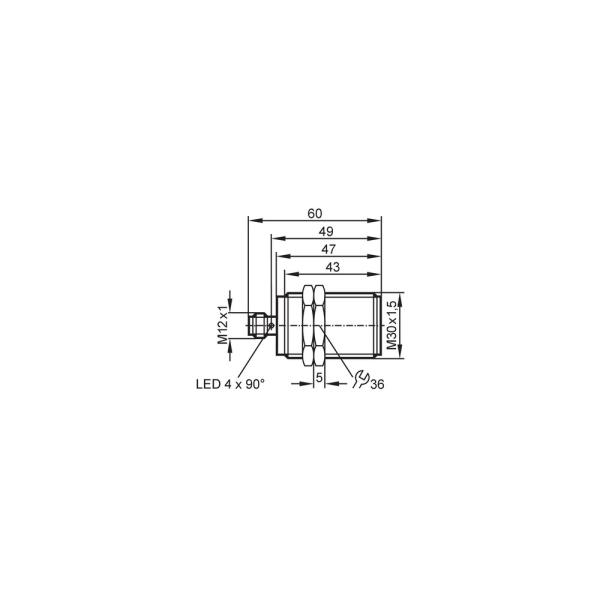

Desenho Dimensional

ACESSÓRIOS

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com material presente	Objeto metálico fora da faixa de detecção ou desalinhamento	Verificar se a distância entre a face ativa e o alvo está dentro dos 11,34 mm permitidos.
Erro no controlador mestre ou ausência de sinal	Falha na rede AS-Interface	Verificar o endereço AS-i configurado e a continuidade da fiação no conector M12.
Falsos positivos (saída ativa sem objeto)	Acúmulo de cavacos metálicos na face ativa	Limpar a face ativa feita de LCP transparente.
Intermitência no sinal detectada pelo CLP	Conexão elétrica oxidada ou frouxa	Inspecionar os pinos do conector M12 e garantir que a rosca esteja apertada.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IIC220 da IFM?

O sensor indutivo IIC220 é um dispositivo para detecção sem contato de objetos metálicos em aplicações industriais, utilizando a tecnologia de rede AS-Interface.

O que acompanha o sensor IIC220 no momento da compra?

O produto acompanha duas porcas de fixação para montagem em painéis ou suportes.

O sensor IIC220 consegue detectar objetos plásticos ou de madeira?

Este sensor não deve ser utilizado para detectar objetos não metálicos, pois seu princípio de funcionamento baseia-se na variação de um campo magnético induzido em materiais condutores.

Posso substituir qualquer sensor M30 pelo IIC220?

Não, este modelo possui rosca M30 e foi projetado para montagem embutida; aplicações que requerem montagem não embutida ou dimensões diferentes exigem outros modelos da linha.

O que fazer se o sensor não estiver enviando sinal para a rede AS-i?

A ausência de sinal de comutação pode indicar que o objeto metálico está fora da distância de operação de 14 mm ou que a conexão M12 está com mau contato.

Como diagnosticar falhas de funcionamento no campo?

Sintomas como comportamento intermitente ou falta de detecção podem ser causados por falha na alimentação da rede AS-i ou contaminação da face ativa; verifique a tensão de operação (26,5...31,6 V DC).

Devo usar este sensor AS-Interface ou um modelo de saída digital convencional?

A escolha entre este modelo e um sensor de 2 fios convencional depende da arquitetura de controle; o IIC220 é específico para sistemas baseados em AS-Interface.

Quais as vantagens do IIC220 em comparação a sensores padrão?

O IIC220 é uma solução integrada para redes AS-i que simplifica o cabeamento em comparação a sensores convencionais, reduzindo o número de pontos de entrada necessários no controlador.

Qual o cuidado principal na instalação física do IIC220?

A instalação deve ser feita com as porcas de fixação inclusas, garantindo que o sensor esteja embutido conforme a especificação de montagem, evitando interferências magnéticas próximas à face ativa.

Qual a procedência e garantia de durabilidade deste componente?

A IFM garante que os componentes são fabricados conforme padrões industriais; este sensor possui certificação UL (E174191) e é construído para operar em ambientes com temperatura de -25 a 70 °C.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de rede industrial para atuadores e sensores de nível de campo. (Ref.: Versão 2.1)

Montagem Embutida

Tipo de instalação onde o sensor pode ser inserido no metal sem interferir na zona de detecção. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação de aproximação e de afastamento, definida em 1...20% de Sr. (Ref.: Histerese)

IP68

Classificação de proteção contra penetração de poeira e imersão prolongada em água sob pressão. (Ref.: Grau de proteção)

Distância de trabalho

Faixa garantida onde o sensor comuta com segurança, entre 0 e 11,34 mm. (Ref.: Distância de trabalho)
